Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение RoboHobbyRu » 16 июл 2013, 06:15

Похоже что латунная мембрана важную роль играет. Когда порция пра/воды выбрасывается, то мембрана вгибается, а потом силами упругости возвращается назад, заставляя воду быстро заполнить камеру
RoboHobbyRu

Сообщения: 205
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 16 июл 2013, 18:30

таки тоже так думаю, когда я делал паропульсирчик из мембраны реле от холодильника (гармошка), с одной трубкой ф3мм, то двигатель работал с очень низкой частотой но напор был очень сильный, гармошка после вскипания резко растягивалась, потом сжималась в ноль, после чего втягивалась вода и через какоето время опять вскипала, частота гдето 0,5Гц, эта штуковина чвакала и двигалась очень прикольно :D счас собрал паропульсир из попловка волговского карба и трубок от холодильника вн. ф 4мм, тяга не очень, частота на глаз 6-10Гц, поплавок раздувается и сжимается немного не смотря на толщину и гофрированность :)
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение elmot » 16 июл 2013, 20:08

Я сделал вторую версию - 3 витка, хвосты подлиннее, запустил от газовой горелки в плошке. Совсем другое дело, пульсирует, явно тяга есть, но без котла - нестабильная частота. Попыхтит-перестанет.
Фото поплавка можна? Мож я тупо куплю такой же и сделаю.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 17 июл 2013, 00:15

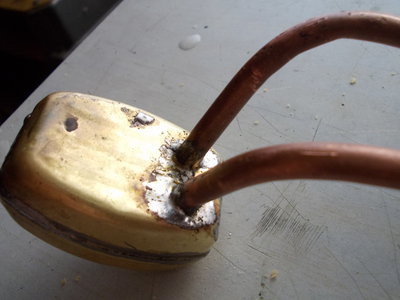

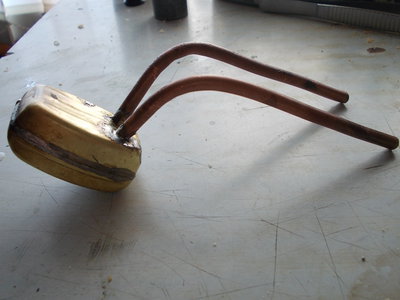

вот он мой паропульсир, диаметр трубок и длина для такого котла явно маловаты....




Добавлено спустя 1 минуту 25 секунд:
там ещё крючок был на котором он висел и куда игла вставлялась, но я его отпаял

Добавлено спустя 3 часа 29 минут 16 секунд:
спаял жестяную лодочку водоизмещением грамм 150, поставил двиг, лодочка усела сильно, до края оставалось 4 мм, испытывал на улице в баке, питал древесиной под весом которой лодочка ещё села на 2 мм, тягу двига недооценил, плыла довольно быстро, подул ветер и сдул пламя, котёл мгновенно втянул воду что совсем усадило лодочку и "титаник" пошёл ко дну :lol: :crazy:
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Vovan » 17 июл 2013, 00:50

Просто в тему :oops:
Юрий Медведев познакомил меня с чудесной игрушкой паровым катером, практически реактивным, работавшим от нагрева свечкой, которая устанавливалась под "паровой котёл". Котёл представлял собой плоский бачок из тонкого металла, а верхняя часть бачка была простой фольгой. Две трубочки выходили снизу из бака за корму катера. По одной трубке подсасывалась свежая вода, а по другой выбрасывался пар и горячая вода, создавая реактивную движущую силу. Запускали катер у Медведевых в большой ванне, загибали руль и катер кружил в ванне, фольга бачка, то нажимая на содержимое бачка, то поднимаясь вверх в "подсосе", издавала звуки, похожие на механический стрекот, который имитировал работу настоящего двигателя! Больше никогда в своей жизни я подобных игрушек не видел. Может быть их выпуск запретили, чтобы не возникало пожарной опасности – свечка горела натуральным пламенем.
(источник http://www.proza.ru/2012/01/14/55)
У меня такой катер был, описан очень точно. Игрушка выпуска середины 60-х годов прошлого века и стОила 80к :) (хотя судя по ссылке это описание от 39-40г.г.!!!) В оригинале внешний размер толщины бачка не больше 3мм. Бачек имел форму "раздвинутой" окружности (ну типо эллипс, только не совсем...) размером примерно ~50х30х3мм.
ИМХО чем больше прогреваемая в ед. времени площадь которая позволяет закипеть воде, тем выше эффективность. Поэтому: тонкий, плоский бачек с крышей-мембраной.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение elmot » 17 июл 2013, 01:05

Sergei3090 писал(а): подул ветер и сдул пламя, котёл мгновенно втянул воду что совсем усадило лодочку и "титаник" пошёл ко дну :lol: :crazy:

Взрыв котла на пароходе "Lucy Walker" в 1844 году...
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 17 июл 2013, 02:20

Vovan писал(а):ИМХО чем больше прогреваемая в ед. времени площадь которая позволяет закипеть воде, тем выше эффективность. Поэтому: тонкий, плоский бачек с крышей-мембраной.

как и у любого котла собственно :)
elmot писал(а):Изображение

Очень похоже :D
------------
таки думаю что котлёл должен быть плоский, трубки тонкие диаметром где-то 5-7мм.....
кстати про мембрану... в духовках старых плит в качестве отражателя бывает тонкая лужёная жесть, паяется, но я её кудато проср... задевал :(
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 17 июл 2013, 18:43

Кто нибудь знаком с продувкой через поршень в 2т ДВС? мне бы хотелось узнать больше про такие, я собираюсь делать такой...
только продувка будет через поршень и выпускной клапан, почти как в Гноме

Добавлено спустя 20 минут 1 секунду:

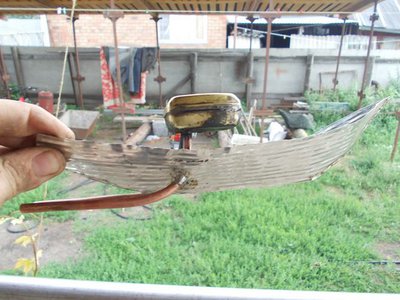

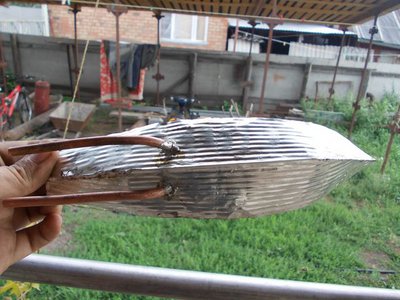

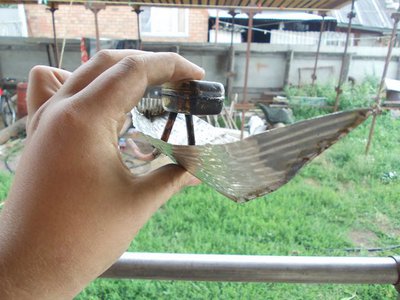

вот мой "Леонтий Копчёный" :D
DSCN3685 [640x480].JPG

DSCN3686 [640x480].JPG

DSCN3688 [640x480].JPG

DSCN3687 [640x480].JPG

сама лодочка из банки из под ананасов :D
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 18 июл 2013, 23:10

Сегодня запаял, наконец, баночку Стирлинга :) сделал мембранку, разогрел нижнюю часть двигателя, мембранка раздулась, при поднятии штока вверх немного(совсем немного, чуть-чуть) увеличилась в объеме. Жить, то есть работать будет :wink:
Мембранку (сделана из шарика) изделаю из пакетика или тоненького маленького воздушного шарика.
Фоток пока нет, за вчерашнюю ночь заржавел, скотина :cry: я не до паял, оставил на сегодня, т.к. он :cry: оставался не герметичным, решил его не мыть.
Теперь он ржавый, испортило весь вид :(
Лодочки у вас прикольные :good: но только свой бассейн надо иметь для такой, а то интереса нет в ведре пускать
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Sergei3090 » 19 июл 2013, 03:13

Мои бы видел :cry: так что не жмись,допаяешь нам сюда клади фоты :D
--... ...-- --..--
Аватара пользователя
Sergei3090

Сообщения: 547
Зарегистрирован: 16 июл 2011, 13:32
Откуда: Россия, Самарская область

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 19 июл 2013, 12:47

Ишь понапаяли тут всякого ))
А де тада видос с копчёным?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6073
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Павел_Сергеевич » 20 июл 2013, 21:10

Всем привет! читал долго тему, не выдержал. хочу выложить свою идею. К сожалению практика сейчас почти не возможна. Вернусь к середине темы, движек Стирлинга. А что если его совместить с тепловым насосом? http://ru.wikipedia.org/wiki/%D2%E5%EF% ... 0%F1%EE%F1
или тепловыми батареями,
http://www.windsolardiy.com/fabrichnie- ... ktori.html
для Сергея, попробуй на свой двигатель добавить магнето, а если что то делаешь из смолы и туалетной бумаги, тогда лучше купи шпатлевку, BODY со стекло шпатом, зелененькая баночка, это уже готовая смола с наполнителем, можно воять что хочешь, Робован уже видел на что она способна.)))
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Plastilinstyle » 20 июл 2013, 23:38

Вернусь к середине темы, движек Стирлинга. А что если его совместить с тепловым насосом?

Можно. Вообще, если приводить в действие двигатель Стирлинга другим двигателем(электро/бензо и т.д.) то на головке, которую мы разогревали получим холод.

Добавлено спустя 4 минуты 2 секунды:
Мои бы видел :cry: так что не жмись,допаяешь нам сюда клади фоты :D

Я походу немного вас задержу, не в состоянии пока-заболел, температура 38.5 :cry: надо допаивать, ещё через 9 дней улетаю в Чехию, :o а потом надо браться за исследование двигателей Стирлинга на примере мощной и красивой модельки, которую надо рассчитывать, чертить и изготавливать :wink:
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение Павел_Сергеевич » 21 июл 2013, 01:47

я имел ввиду совсем другое, для большего охлаждения или нагрева с помощью солнца. Допустим верхнюю пластину сделать из меди и большой площади, (можно еще и гофрированной), покрасить черной краской. к низу приделать алюминиевые ребра охлаждения, и поставить в холодную воду.
Всем удачного дня и хорошего настроения!
Аватара пользователя
Павел_Сергеевич

Сообщения: 170
Зарегистрирован: 17 окт 2012, 01:19
Откуда: москва - Гусь-Хрустальный
Skype: sadtenei

Re: Паровая движуха - выкладываем стим-поделки ))

Сообщение MegaBIZON » 21 июл 2013, 04:52

да стирлинг всей своей сутью на эту канитель напрашивается ))
Я ваще балдею от его потенциальных возможностей.
