Re: мини Wall-e

Сообщение yak-40 » 13 окт 2009, 23:16

Ура! Получил Меги 8 в планаре :Yahoo!: Сейчас буду плату ЛУТ-ом делать.
Теперь думаю ног хватит для задуманного :)

Добавлено спустя 3 минуты 37 секунд:

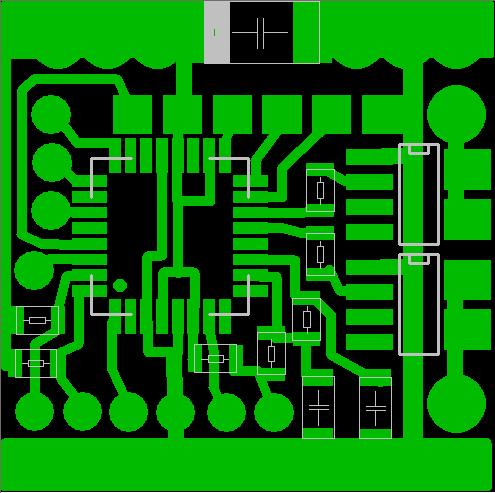

Вот такую вот:
.JPG


Добавлено спустя 3 часа 39 минут 32 секунды:

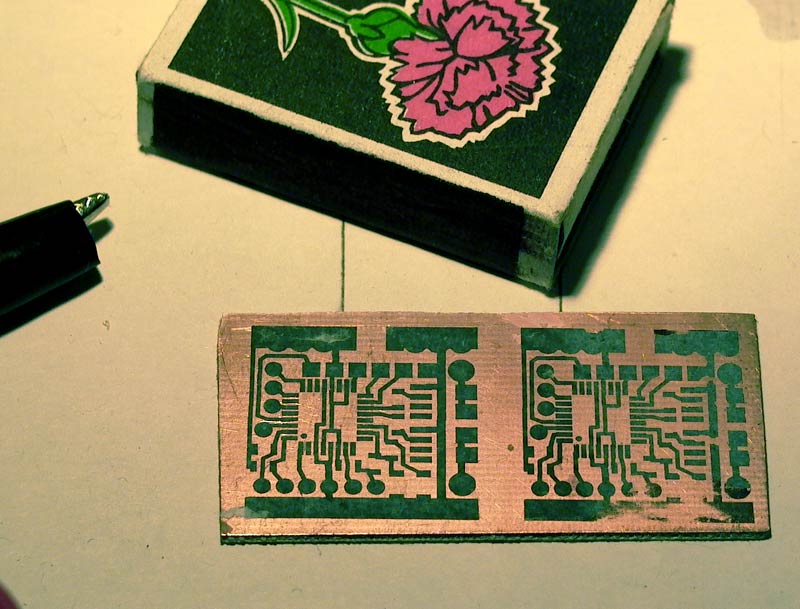

Вот и платочка. Одна из двух вроде ничего получилась :)

Завтра буту травить.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: мини Wall-e

Сообщение galex1981 » 13 окт 2009, 23:35

Справа, неудачный вариант?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: мини Wall-e

Сообщение pashteet » 14 окт 2009, 00:06

А почему чернила зеленые? :crazy:
Или ты на зеленой бумаге печатал?
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: мини Wall-e

Сообщение SERGEY_M » 14 окт 2009, 00:07

а че тонер зеленый? :shock:
или это не тонер?
Аватара пользователя
SERGEY_M

Сообщения: 682
Зарегистрирован: 20 мар 2009, 12:45
Откуда: Украина, Одесса
ФИО: Сергей

Re: мини Wall-e

Сообщение yak-40 » 14 окт 2009, 08:48

Да нет :) Тонер чёрный. Это просто отсвечивает от стенки зелёным.
Ну типа баланс белого на фотке неправильный. (телефоном снимал однако)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: мини Wall-e

Сообщение yak-40 » 14 окт 2009, 19:39

Ну вот и новые мозги для мини Валли
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: мини Wall-e

Сообщение Doktor » 14 окт 2009, 19:54

А что он делать будет с новыми мозгами?
Аватара пользователя
Doktor

Сообщения: 293
Зарегистрирован: 15 июн 2009, 17:24
Откуда: Омск
Skype: bashnia_a.k.a_doktor
ФИО: Александр

Re: мини Wall-e

Сообщение Michael_K » 14 окт 2009, 20:07

Если не секрет, что это за цепочка на компараторовком входе?
Аватара пользователя
Michael_K

Сообщения: 6028
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: мини Wall-e

Сообщение repository » 14 окт 2009, 22:13

А 2 корпуса правее МК - это что?
repository

Сообщения: 260
Зарегистрирован: 29 окт 2008, 18:14
Откуда: Химки МО
прог. языки: Java

Re: мини Wall-e

Сообщение galex1981 » 14 окт 2009, 22:14

Судя по названию мосфеты
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: мини Wall-e

Сообщение ALHIMIK » 14 окт 2009, 22:16

под мк ведь должен быть полигон земли
Аватара пользователя
ALHIMIK

Сообщения: 997
Зарегистрирован: 05 окт 2008, 14:41
Откуда: СПб
прог. языки: C,Python

Re: мини Wall-e

Сообщение yak-40 » 14 окт 2009, 22:44

Michael_K писал(а):Если не секрет, что это за цепочка на компараторовком входе?

Ну конечно не секрет :) Звуковое реле. Электретный микрофон подключён будет.
Doktor писал(а):А что он делать будет с новыми мозгами?

Задействовано:
1. звуковое реле для реагирования на звук
2. два двигателя для движения (правда только вперед)
3. два глаза
4 два фотодиода для реагирования на свет
5 четыре резерва (чего нибудь ещё)
galex1981 писал(а):Судя по названию мосфеты

Да это мосфеты.
ALHIMIK писал(а):под мк ведь должен быть полигон земли
:pardon: :crazy: ...И так сойдёт(с)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: мини Wall-e

Сообщение =DeaD= » 14 окт 2009, 22:45

yak-40 писал(а):Ну вот и новые мозги для мини Валли

Прямо сказка "Как российский левша китайского Валл-и подковал" :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: мини Wall-e

Сообщение yak-40 » 15 окт 2009, 19:05

Работа звукового реле :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: мини Wall-e

Сообщение кулер 23 » 15 окт 2009, 19:07

:good: :crazy: :Bravo: прикольно
