Сообщение MegaBIZON » 06 мар 2007, 14:58

SSG писал(а):MegaBIZON-у нельзя с электроникой поближе знакомиться. Волосы дыбом встают когда представлю что он из двух телевизоров или чего другого сможет наваять... :D

Поздно! Я уже знаю, что делают реле и конденсаторы :twisted:
(туби континуед...)
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 06 мар 2007, 15:52

Серия намбер ту.

Здравствуй, мой юнный друх!
Допустим, ты сделал ту телегу, приварил к ней те мыкрасхемы, которые тебе сказал дядя Мур, нажал на капу и любуешься, как твоё чудо-юдо исчет по полу то, не знамо чо.

А таперь я раскажу тебе, чего с ней делать ни в коев случае нельзя - позволять ей падать с высоты - она же дура, разобьётся нах :!: Тем более, если ты не послушал меня, и прикрепил редукторы не к батарейному отсеку, а тупо приклеил их суперпуперклеем к чему попало...
Но обо всём по порядку.

Начну с того, что тех 4-х батареек мне показалось мало, и я захотел, чтобы робот роботал на корунде (тоже, кстати, дурацкое решение).
Я открутил редукторы с батарейного отсека, приклеил их ультратурбоклеем к куску фольгированного стеклотекстолита. И начал изобретать моск :wink: Но ты ведь знаешь, что религия запрещает мне использовать методы сложных электронных технологий 8) Я взял пару релёф, кондёров, и замутил то, ради чего все эти сумашедшие люди берут Микроконтроллер, а то и два, и ещё где-то находят Сервомоторы :shock: Всё это подключают к компутеру, пишут еретические тексты, и в итоге ихние роботы колесят по полу, стараясь объезжать приграды. Согласись, глупо?

А оно у меня потом поехало, упало с дивана, и разбилось к таким-то собакам.

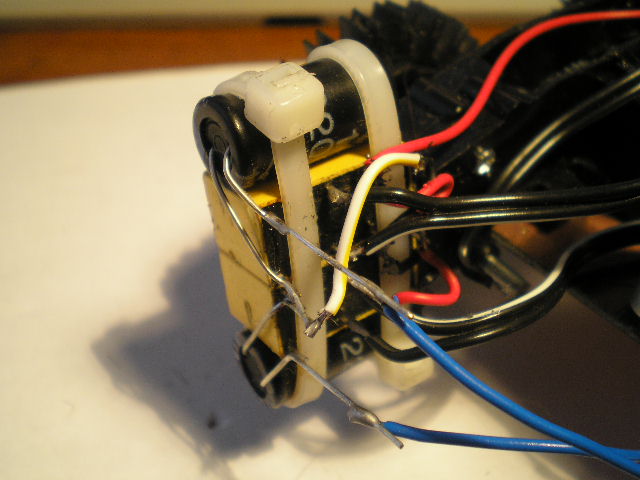

Вот, смотри и запоминай, мой маленьгий роботостроец!
Вложения

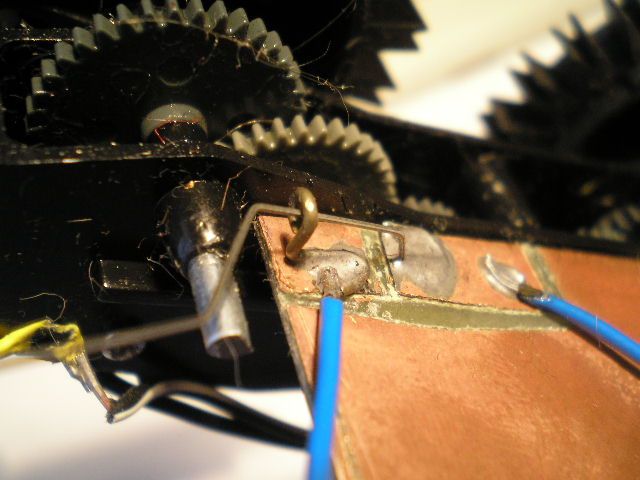

простейшие контактные усы.gif
По многочисленным просьбам трудящихся добавил более удобопонятную схемку :)
22.3.2010
простейшие контактные усы.gif (7.75 КиБ) Просмотров: 5316

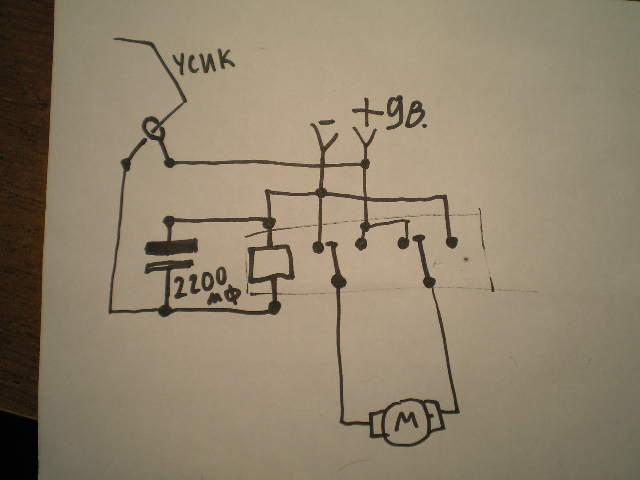

принципиальная схема мозга робота.JPG
Здесь главное ничего не перепутай! А то сгорит...

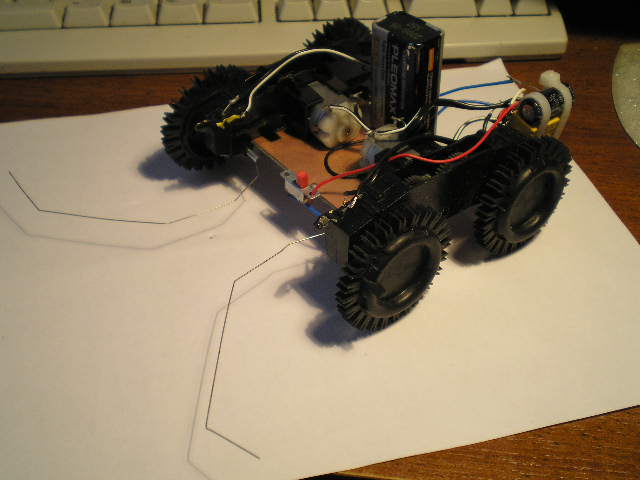

общий план.JPG
Кросавчег!!!
Вопреки природным гостам я мозги приклеил к жопе. И ничо, бегает, сцуко!
Если у кота вибрисы оторвать, то в потёмках он морду разобъёт. Обязательно поэксперементируй.
Ползает.rar
Правда пуся? :'-)
(1.09 МиБ) Скачиваний: 279
страшный финал.rar
Зачем ты прочёл "странный фингал"? издеваешьсо!!!
(1.03 МиБ) Скачиваний: 235
Налейте мне вотки! Напьюс фкакаху згоря!!!
Последний раз редактировалось MegaBIZON 06 мар 2007, 20:52, всего редактировалось 1 раз.
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение lebaon » 06 мар 2007, 20:43

бедненький :twisted:
даешь вторую жизнь :twisted:
с датчиком порогов, что б опять не бухнуться :wink:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение SSG » 07 мар 2007, 11:41

Мдя...  :shock:
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение SSG » 07 мар 2007, 11:54

Myp писал(а):неее
это совершенно уникальная разработка
как из двух работающих игрушек сделать кучу пластика на колёсиках
:lol:

Одну уже не работающую. Зато сколько приятных воспоминаний...
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Vovan » 07 мар 2007, 13:22

2 MegaBIZON:
Интересно: судя по видео - робот (!) умеет выполнять "танковый" разворот! (или мне показалось?) А судя по схеме - он этого не должен уметь...
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение MegaBIZON » 07 мар 2007, 15:39

Vovan писал(а):2 MegaBIZON:
Интересно: судя по видео - робот (!) умеет выполнять "танковый" разворот! (или мне показалось?) А судя по схеме - он этого не должен уметь...
___________
С уважением
Vovan

Дык это тока половина мозга - левый, например, усик управляющий правым мотором. Ус замыкается, кандёр заряжается. А разряжается уже тупо через релюху. А та, всё то время пока разряжается кандюк, меняет мотору плюс с минусом. Тупо и бодро...
Пёс его знает, может на схеме чота не так нарисовал... но вроде всё правильно.
Можно туда и транз сунуть, поставив кондёр всего 50мф - тот же эффект + экономия в массе и энергопотреблении...
Да ну его в баню - так смешнее :lol:
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 07 мар 2007, 15:41

робот (!) умеет выполнять "танковый" разворот!

А зачем тут акцент?..
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Vovan » 07 мар 2007, 20:03

Всё, я понял, это я сам не догнал: "усиковый" мотор - выполняет реверс, а "неусиковый"-то продолжает крутить! Вот и "танковый" разворот получился... Чё-то я стормозил... сорри...

А зачем тут акцент?..

Ну акцент как акцент, что мол действительно это - робот, самостоятельно уходящий от препятствий и больше ничего...
ЗЫ: транзюки тока испортят столь простой и эффективный девайс. Кроме того, на реле и ёмкостях можно реально заставить робота выполнять и более сложные пируэты.
___________
С уважением
Vovan
Последний раз редактировалось Vovan 07 мар 2007, 20:11, всего редактировалось 1 раз.
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение MegaBIZON » 07 мар 2007, 20:08

Vovan писал(а):Ну акцент как акцент, что мол действительно это - робот, самостоятельно уходящий от препятствий и больше ничего...
___________
С уважением
Vovan

Ясненько. Туплю :)
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение SSG » 04 май 2007, 13:50

4 MegaBIZON
Слушай, а моторы-то 9 вольт выдержали? Они разве не на 3 рассчитаны?
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение Myp » 04 май 2007, 14:49

там моторы 1.5 - 12 вольт =) такое вот чудо китайской промышленности
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17288
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение MegaBIZON » 04 май 2007, 19:59

Да не, я же другие воткнул - от фордовских фарокорректоров...
Там ваще пёс знает какие, но прут карашо ;)
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение SSG » 11 май 2007, 16:22

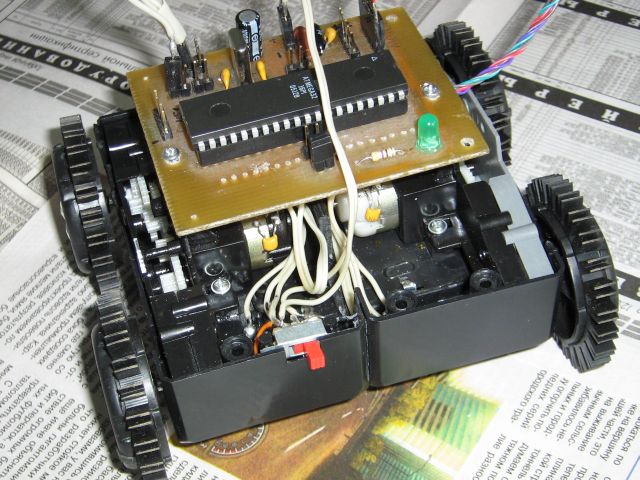

Не в целях оплагиатить достижения великого и ужасного MegaBIZON-а  :D, а токмо чтобы обрисовать перспективы дальнейшейшего развития описанной тута платформы, прикрепляю фоту и небольшой ролик танка версии 1.01. Основное отличие от версии автора 1.00 в том, что танк снабжен маленьким моском на основе контроллера Atmega32 и способен принимать команды с пульта дистанционного управления телевизора (как, впрочем, и с любого более другого системы RC5).
Итак, ты видишь, мой юнный друх, что совместные проекты можно баламутить удаленно  :D и что общение с единомышленниками  может быть весьма конструктивным.:!:
[off]((c) авторские права на проект шасси принадлежат MegaBIZON-у)[/off] :)
Вложения
Воть, красавчег...
Tank.zip
Крутиццо...
(155.01 КиБ) Скачиваний: 246
Аватара пользователя
SSG

Сообщения: 1058
Зарегистрирован: 15 янв 2007, 19:23
Откуда: Беларусь, Барановичи
прог. языки: С для МК, Delphi для ПК

Сообщение MegaBIZON » 11 май 2007, 16:54

Вот и малацца!
Даже типа слов нету :D
Просто пять!
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква
