Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение Klukv » 28 окт 2009, 21:38

Вижу что к сожалению такая восхитительная тема начала глохнуть. Ничего страшного, подкину дровишек в топку!

Вот корпус для моего будущего робота ) Пока только корпус - до остального еще не дорос, даже МК к программатору подключить не могу - но об этом в другой теме.

Собсна редукторы взяты из финольных китайский "игрушек", а сам корпус взят от строго блока питания. Оси срезаны. К корпусе проделаны дырки по очертаниям креплений двигателя - редуктор с двигателем туда свободно вставляются и вытаскиваются. Клеить не буду, лучше прикручу, но пока болтов подходящих не видел в продаже. Редукторы поставил не по центру для того чтобы была возможность поместить плату внутрь корпуса, места довольно много, но батарейки придется все же приделать снаружи. А самый положительный момент в том, что вся верхняя часть корпуса свободна - это гораздо эстетичнее чем куча торчащих, за все цепляющихся проводов, ну или в конце концов можно туда приделать манипулятор, или еще что - нибудь более интересное. Эх мечты мечты ) Смотрим фотки!
Вложения

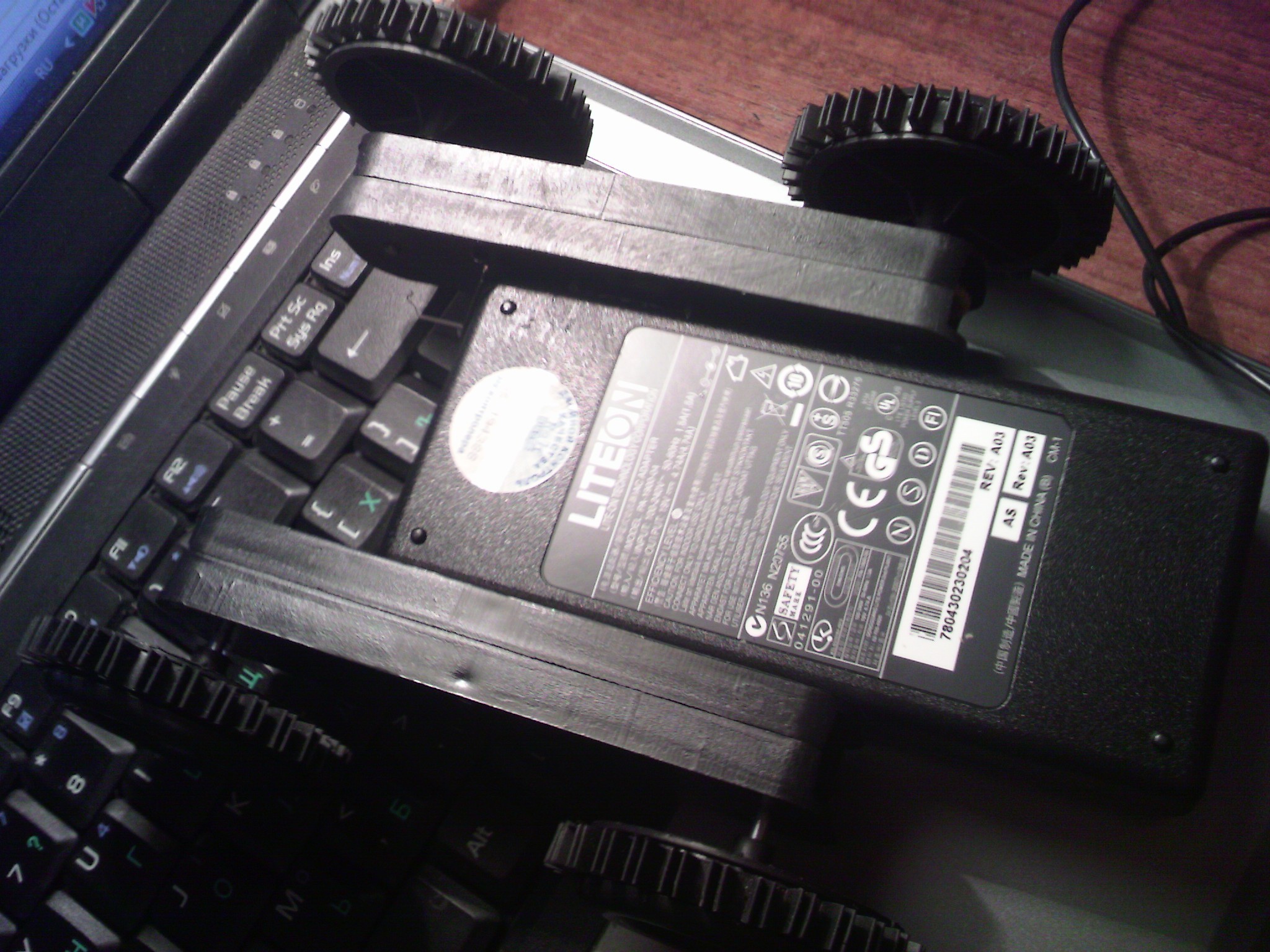

Вид снизу - я знал что корпус от горелого блока питания ноутбука мне еще сгодится!

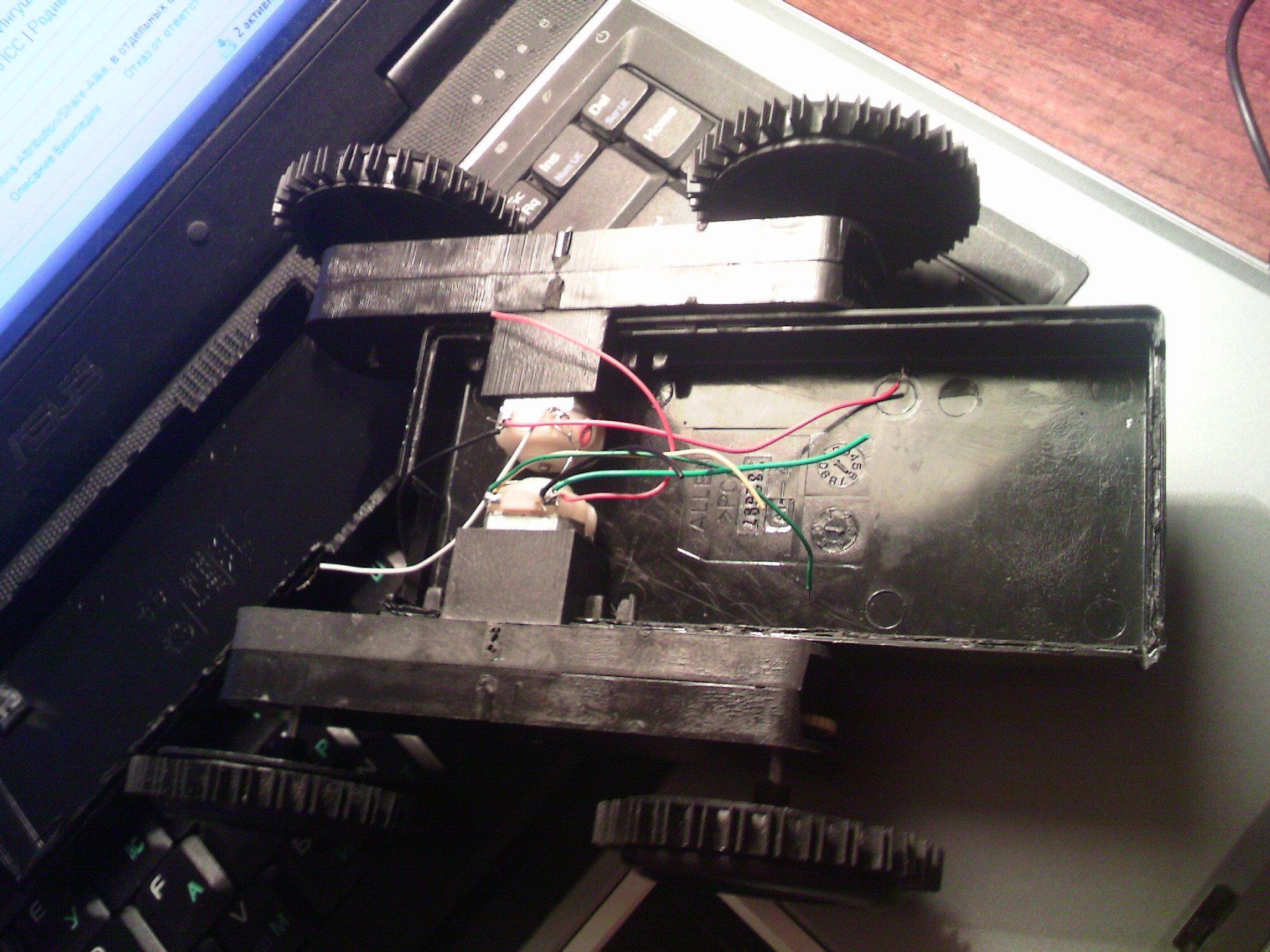

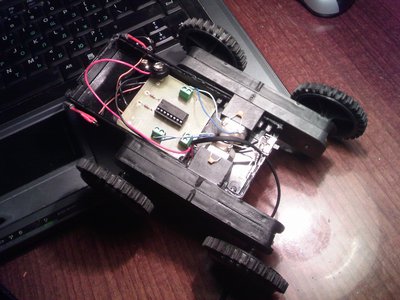

Внутри пока пусто. Как видите места довольно много

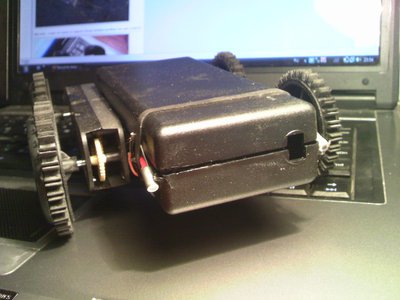

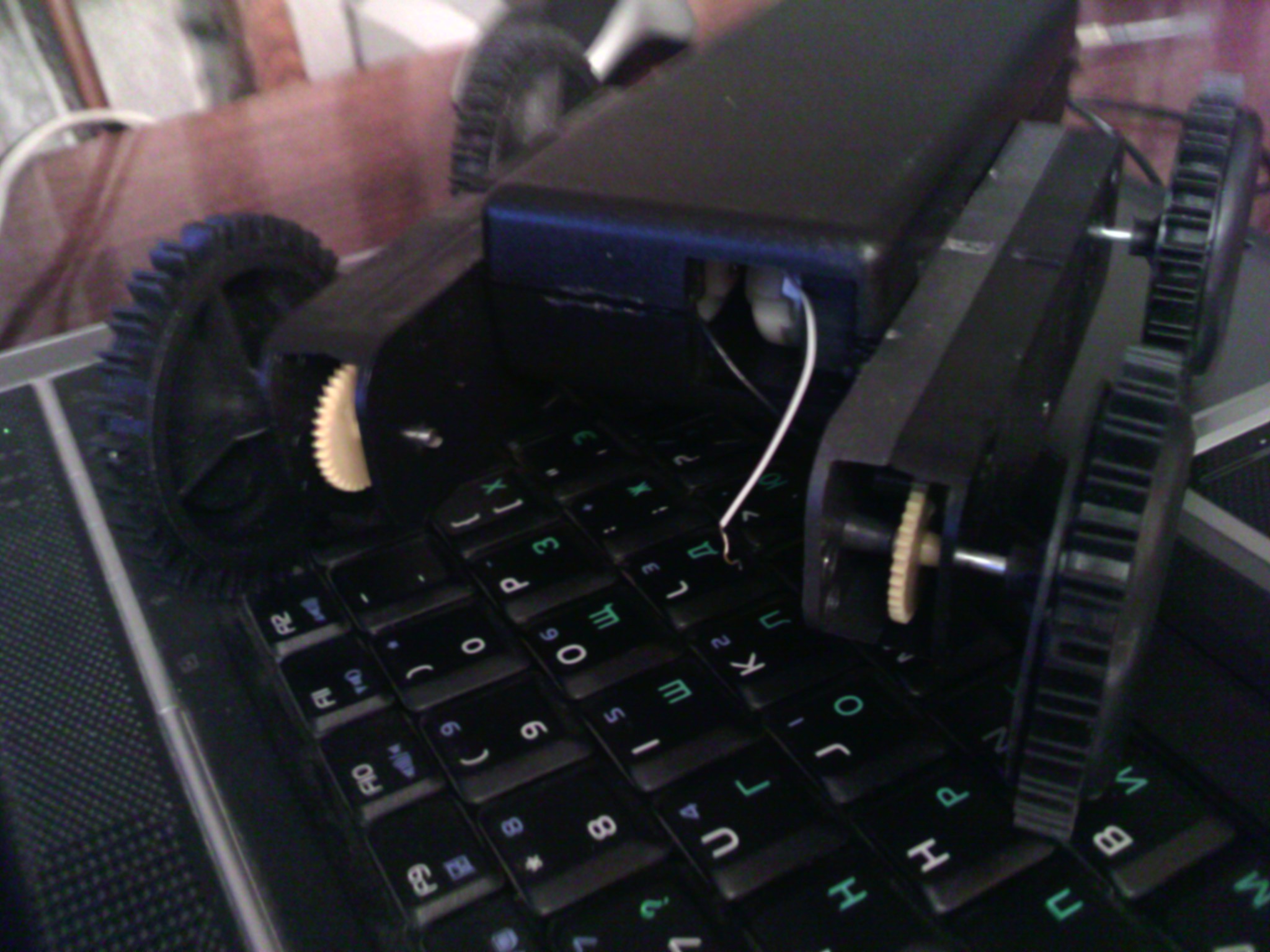

Вид сзади

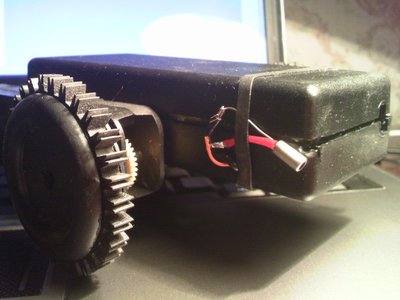

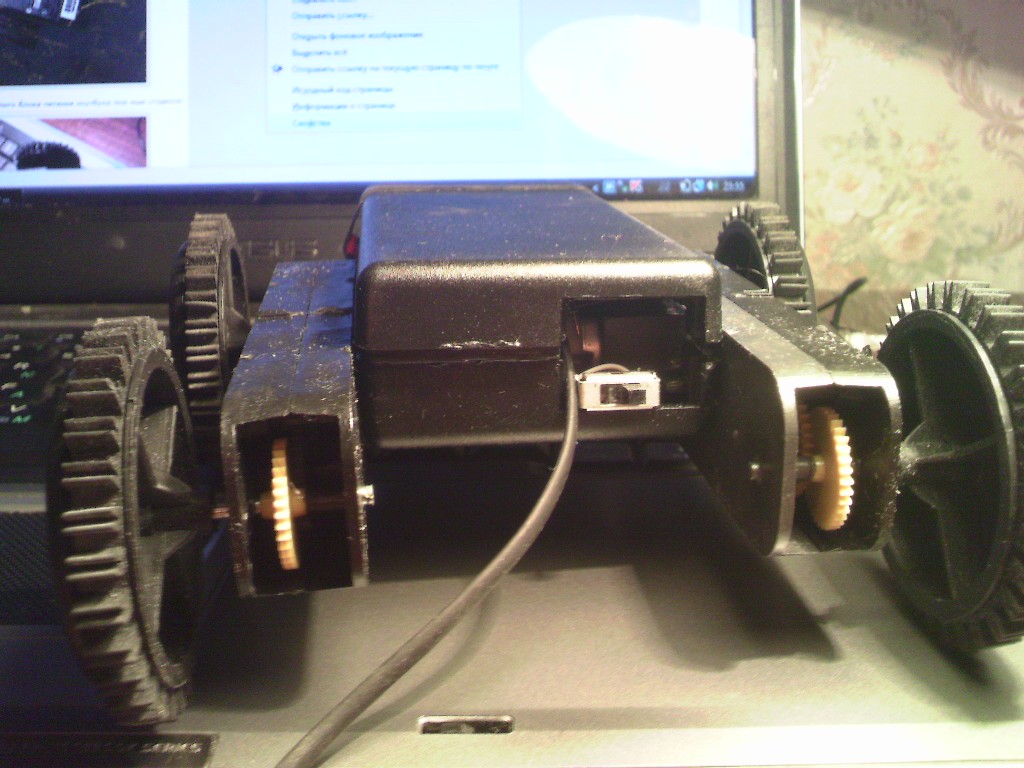

Вид спереди

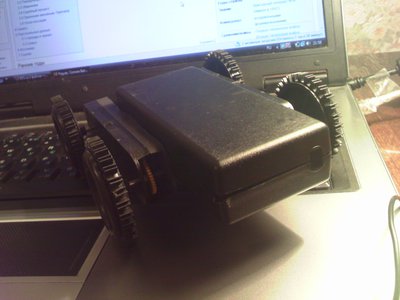

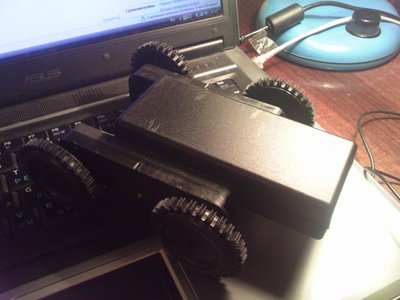

Вид сверху
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение MegaBIZON » 28 окт 2009, 22:50

Вах! Прикольная коробчёнка :)
Ну теперь у тебя нет выбора - надо доделывать :pardon:

...ну и это... фотки бы вогнал в размер примерно 640/480 (или около того) - ато мелких деталей на фотках нету, всматриваться особо невочто, а такое "полотно"...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение кулер 23 » 28 окт 2009, 23:37

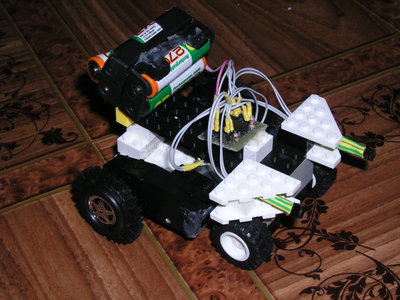

а это тоже из такой машинки ток половинками
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение MegaBIZON » 28 окт 2009, 23:42

Ну ты ваще крутой :)
Дикий подход :good:
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение кулер 23 » 29 окт 2009, 00:14

:) да прост были сломаны шестерни с одной стороны пришлось обрубать
Аватара пользователя
кулер 23

Сообщения: 798
Зарегистрирован: 17 апр 2009, 19:44
Откуда: Югорск
Skype: rizhykot
ФИО: Аксютин Юрий

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение Klukv » 03 ноя 2009, 23:26

Сделал простейшего BEAM робота, по схеме с сайта майробот на микросхеме L293D.
При ярком свете ездит нормально, и прямо и поворачивает в сторону света, но часто "косит" при малом освещении - в одну сторону поворачивает намного чаще чем в другую. При переборе редукторов заметил что есть небольшие отличия, но не в передаточном числе а в осях шестерней. На плохо работающем редукторе они не вплотную прилегают к корпусу редуктора поэтому возникают лишние вибрации и потери энергии. Плюс к этому шестерня мотора к одной из шестерен прилегает сильно, а другую еле задевает. В "здоровом" редукторе эти недостатки отсутствуют. И вот из за этого всего при малой яркости света одна пара колес крутиться, а другая нет. Робот просто отворачивается от света, вместо того чтобы ехать на него. Обидно. Будьте осторожны при выборе игрушки, следите за тем, чтобы колеса вращались с одинаковым звуком у обеих. У меня есть разница, но я не заметил. Пришлось это дело компенсировать - заклеил двумя слоями скотча один из "глаз" робот, он менее чувствительный теперь, зато равномерно катается.
И еще возникла проблема. Батарейки Крона хватает на минуты 2 работы робота,после чего он перестает реагировать на окружающую действительность. Неужто в кронах такая маленькая ёмкость? Но есть и положительный момент - крона идеально влазит в корпус БП.

Фото и схема внизу.

Кстати, все что нужно это:

2* резистора 510 Ом
1* Микросхема L293d
2* Фотодиод ФД256А
2* конденсатор 33пФ
Вложения

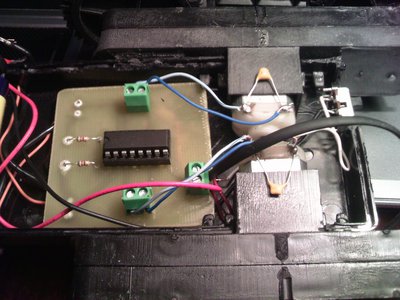

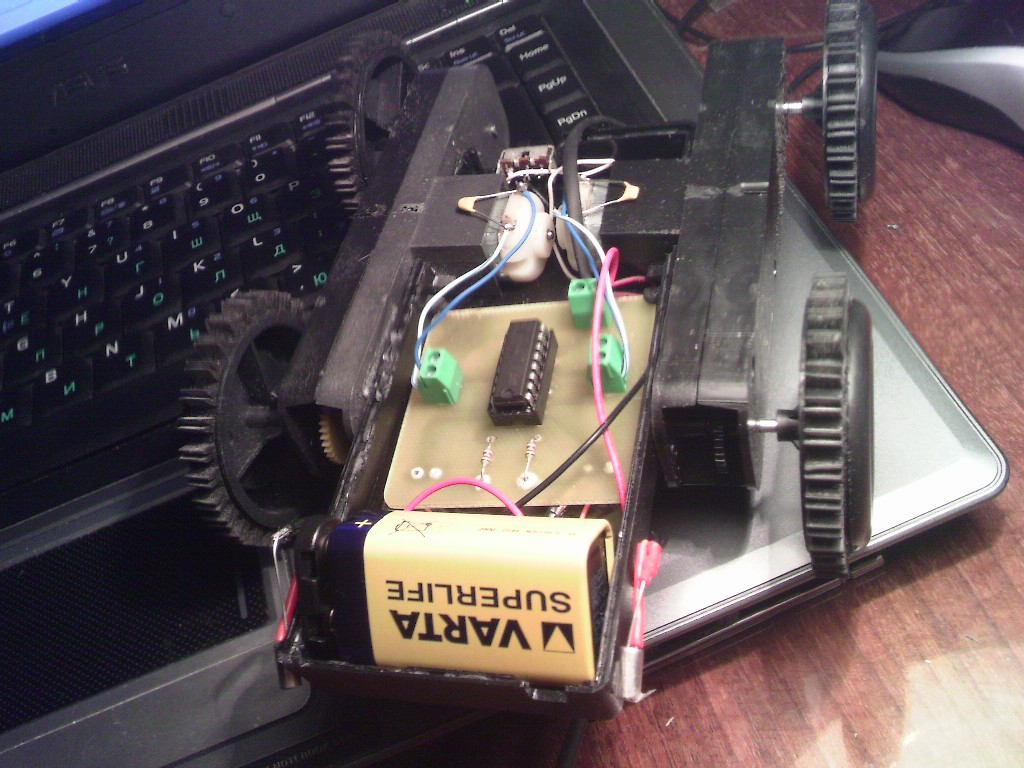

Вот весь мозг

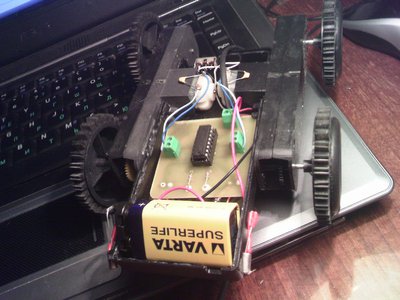

Идеально входит и выходит
Резина
BEAM bot.rar
Схема для вытравки. Proteus ARES
(5.36 КиБ) Скачиваний: 25
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение yak-40 » 03 ноя 2009, 23:35

Емкость кроны примерно 100 мА/ч. Это очень мало для работы моторов,
которые в твоём случае, судя по времени работы, потребляют миллиампер по 200 :(
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение Master » 03 ноя 2009, 23:50

Да, крона для этих целей не годится, уже много раз писали об этом.

Добавлено спустя 37 секунд:
Моторы эти потребляют 3-5 А. По показаниям мультиметра китайского.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение =DeaD= » 03 ноя 2009, 23:51

2Master: Какие еще 3-5А? Какой-то у тебя очень китайский мультиметр, наверное :) у меня 0.6-0.8А вроде кушали такие же на 5-6В питания...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение Klukv » 04 ноя 2009, 01:23

yak-40 писал(а):Емкость кроны примерно 100 мА/ч. Это очень мало для работы моторов,
которые в твоём случае, судя по времени работы, потребляют миллиампер по 200 :(


Такая маленькая ёмкость? А для чего создавать такие батарейки?
Klukv

Сообщения: 38
Зарегистрирован: 14 окт 2009, 16:09
Откуда: Уфа

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение Yuraskas » 04 ноя 2009, 07:44

Master писал(а):Моторы эти потребляют 3-5 А. По показаниям мультиметра китайского.

Мультиметр и вправду, наверное дюже китайский... :) 0,6-0,8А - это при зажатом валу. L293B от них не горит, но очень греется...
Ты приснись ей, ангел белый, пусть ей будет хорошо...
Аватара пользователя
Yuraskas

Сообщения: 119
Зарегистрирован: 20 июл 2009, 13:59
Откуда: Канск

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение EdGull » 04 ноя 2009, 09:20

Klukv писал(а):Такая маленькая ёмкость? А для чего создавать такие батарейки?

например часам этой емкости лет на 10 хватит
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение yak-40 » 04 ноя 2009, 11:26

Klukv писал(а):Такая маленькая ёмкость? А для чего создавать такие батарейки?

В тестере очень долго работают :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3036
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение Nesh » 20 ноя 2009, 00:54

я воть тоже хачю такую платформу собрать, купил машынки, одна китайская а другая слишком китайская оказалась и две оси для шестеренок отвалились сами по себе (я был в шоке как ето могло пройзойти?) вот завтра пойду другую покупать но возьму пару батареек чтоб проверять)
Nesh

Сообщения: 29
Зарегистрирован: 13 ноя 2009, 22:53
Откуда: Тернополь, Украина
Skype: edison2402

Re: Они выделяли фенол! Или в помощь начинающему :-)

Сообщение MegaBIZON » 20 ноя 2009, 02:42

Бывает :pardon:
Проверяй естественно не отходя, как говорится, от кассы.
