Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 18 сен 2010, 19:08

Крепится так же как и первая, и приводится в движение от первой - простой длинной тягой. Ну или можно коленвал с тремя коленами сделать, и ноги 1, 3, 4, 6 будут работать от крайних колен, а 2 и 5 от среднего.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Pirate » 19 сен 2010, 07:29

MegaBIZON

а можно сделать фотки "Акакия" крупным планом только одну сторону в стерео? А то я втыкаю втыкаю,вижу мотор через червяка двигает шестеренку, а вот как шестеренка двигает рычаг уже не вижу, да и крупным планом все остальное было бы понятнее.
О все )) уже разобрался :)
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 19 сен 2010, 11:30

Прикольно, все бы так спрашивали :-D

кстати мне фотать нечем. фотик потерялся, а последние разы мне Дохтор фотик притаскивал...
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Pirate » 19 сен 2010, 13:06

Я вот думаю как бы это все дело изобразить в Солид Ворксе, так чтобы не сидеть пол дня, попроще но чтобы четко видно было как все двигается.
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 19 сен 2010, 14:35

Уж не знаю, я с этим делом не знаком. Хотя мне есть в чём показать, даже в косоглазом стереовиде, хотя и в статике - если умеешь такие смотреть, то так вопчем-то не хуже, чем плоские но подвижные картинки.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Eruman » 19 сен 2010, 17:14

А почему в SolidWorks? В GoogleSketchUp классные модельки получаются, а учиться рисовать - полчаса, не больше. У меня 10-ти летний пацан за полдня освоил англоязычную версию, методом тыка.
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 897
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 19 сен 2010, 17:26

интересно, покивиряюсь :)
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение kolDOOM » 20 сен 2010, 00:30

а есле спаял робота но у него не товарный вид ? ( очень не товарный) но механизмы роботаю,Скрины выкладывать?
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 20 сен 2010, 00:55

Ну тут очень у немногих поделок вид, как ты выразился, не товарный :)
Но все они работают, а потому они сдесь есть.
Не понтись, выкладай чё наваял 8)

На будусчее: будь повнимательнее к клавиатуре - иной раз, чтоб понять твой текст, приходится включать логику, что отвлекает от смысла написаного.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение galex1981 » 20 сен 2010, 00:57

Конечно выкладывать, у каждого на этот счет свое мнение! Для одного вид нетоварный, а для другого самый товарный...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4363
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение kolDOOM » 20 сен 2010, 01:26

строго не судите ....
для тяг не хватило Скрепок))))))))
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 20 сен 2010, 01:45

Ваще кайф )))
Такой святой простоты в этой теме ещё не было! И ведь вроде как работоспособно... Давай докупай скрепок, ставь батарейку, и снимай видиво :)
И фоток побольше и почётче.

Но насчёт передаточного числа... маловато. Сучить лапками будет слишком быстро, и вместе с тем слишком слабо. Либо ведущую шестерню ставь поменьше, либо ведомую побольше, либо всё вместе. Но лучше всего просто ещё одну какую-нибудь шестерёнку посерёдке добавь.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6285
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение Pirate » 20 сен 2010, 04:54

тут явно ведущую нужно мелкую, как их на игрушках (машинках) ставят.
Аватара пользователя
Pirate

Сообщения: 289
Зарегистрирован: 18 авг 2010, 23:35
Откуда: Одесса

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение kolDOOM » 20 сен 2010, 23:00

не судите строго :) :Yahoo!:
Ребят помогите
Редуктор нада пеерделать так как не хвататет мощности моторчику.Видео не выладываю так как от 3х В не двигаеться , а нада 3.6 Вольта минимум *( , и то он дергаеться как сумашедший !пробывал снять на камеру но он просто двигаеться с неприличной скоростью ! :cry:
Вложения

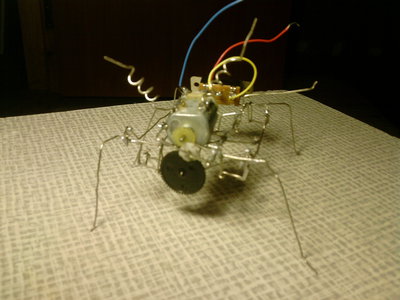

спинка)

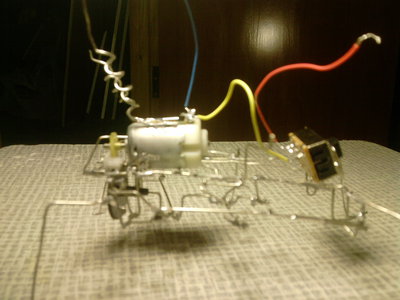

пузико)

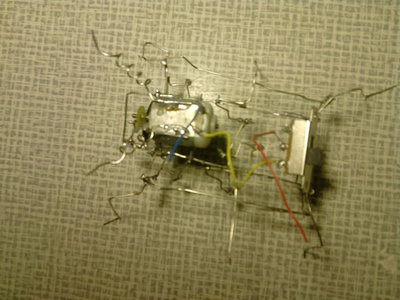

в профиль

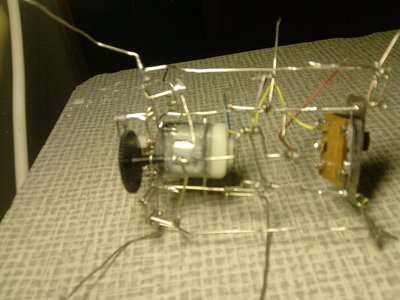

в анфас
Не ждите чуда , чудите сами
Аватара пользователя
kolDOOM

Сообщения: 185
Зарегистрирован: 13 сен 2010, 20:40
Откуда: Смела
прог. языки: Релейный,КрепкияМатерныйДрайв
ФИО: Роман Витальевич

Re: Павуки (и не только) из разогнутых скрепок и прочего хла

Сообщение MegaBIZON » 21 сен 2010, 12:09

Завязывай ты со своим "несудитесторого", :D чё за бред...
В жопу комплексы!
===============================
Так... по твоим мутным фоткаи ничё не понять, но вижу, что ты шестерёнку поменял на более мелкую. Отлично.
Но лучше сделай вот такой бутер из шестерёнок:

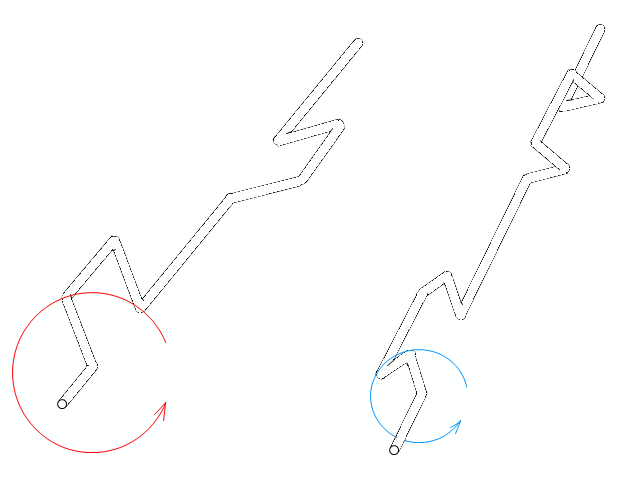

Но всёравно, передаточное число - это не только редуктор. Это ещё и длинна кривошипов, которые колена (и сам не знаю, как правильнее). Переделай коленвал, сделай эти самые колена покороче - выковыривать этот и рожать новый не нужно, можно просто подогнуть оба в одном направлении, как на картинке:
гнутый коленвал.gif
гнутый коленвал.gif (9.21 КиБ) Просмотров: 4252

Шаги станут короче, и сильнее - в походняке останется торопливость, но появится некоторая уверенность. Паукан будет быстро и точно (смотря на сколько точно он собран) семенить ножками.
Может и редуктор перелопачивать не придётся.

==================
И фотай своего павука почётче - с наибольшим разрешением и подальше, потом на компе лишнее обрежешь.
