Re: Подсветка а-ля Ambilight

Сообщение Duhas » 05 фев 2008, 10:17

меня смущают только блуждающие дорожки питания )

правильность скоро проверим работоспособностью собранного девайса ) а так вроде все ок ... просто нечего было делать на политологии, так ее перетак )
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 05 фев 2008, 10:22

За питание можешь не бояться если БП хороший. Да и в случае чего проводом кинешь.
А политология - да, это жесть. У нас на 2 курсе была...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Duhas » 05 фев 2008, 20:14

ну питать планируется от бП компа, ну я щас на 3-ем .. до етого нас всякими психологиями мучали и прочим ...

как думаешь ацп-шки в мк хватит если с вга сигнал брать ? )
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подсветка а-ля Ambilight

Сообщение Freeman » 05 фев 2008, 23:25

и все же вопрос по светодиодам. кто какие использовал? я вот планирую поменять на какие-то полноцветные яркие...
что-то вроде этих:
http://www.platan.ru/news/news632.html

Добавлено спустя 8 минут 26 секунд:
только вот найти их у нас не получится...
Аватара пользователя
Freeman

Сообщения: 43
Зарегистрирован: 20 янв 2008, 04:28

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 06 фев 2008, 01:49

Диоды у меня левые с радиорынка. Пойдут любые полноцветы, главное резисторы правильно подобрать.

АЦПшки меги не хватит для VGA, есть спец. 3-канальные АЦП для ЖК-мониторов - можно их применить. Хотя с интегрированием можно че-то дешевле придумать, но придется синхросигнал вытаскивать искусственно, а мне лень заморачиваться с этим.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение z00m » 06 фев 2008, 04:28

Я вот замутил такую схемку... Только вот недопонял со стабилизатором напряжения... А так, вроде все должно быть правильно...
-= Александр =-, посмотри пожалуйста...
Вложения
Ambilight.rar
(8.19 КиБ) Скачиваний: 80
Аватара пользователя
z00m

Сообщения: 5
Зарегистрирован: 29 окт 2006, 19:40
Откуда: Moscow

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 06 фев 2008, 18:06

Народ, прикрепляйте картинками платы! Я не всегда дома, а тут посмотреть нечем...
Пришел домой, посмотрел...
Вот, доделал тебе стабилизатор. Специально вынес на край, чтоб радиатор другим деталям не мешал. Хотя советую вообще его на проводах вынести и прикрутить к металлическому корпусу (сделать стенку из люминия или вообще из какого-нить радиатора)

Только ты учти, что на вход стабилизатора надо давать 7 или больше вольт. 12 например из БП компа.
Вложения
123.rar
Исправленная плата для zOOm
(7.97 КиБ) Скачиваний: 93
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение z00m » 06 фев 2008, 21:51

-= Александр =-, а у тебя какая версия программы?
У меня твоя схема не открывается... выдает ""123.lay" ist keine Sprint-Layout Detai." Чет ваще непонятное.. =\

Т.е. там на вход стабилизатора цеплять +12 от БП, на выход +5, а среднюю ногу на землю?
Что-то я вообще не понял этот кусок схемы... Р1 - это что?
ну не слишком я силен в электротехнике)) несколько несложных плат только сделал...
Аватара пользователя
z00m

Сообщения: 5
Зарегистрирован: 29 окт 2006, 19:40
Откуда: Moscow

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 06 фев 2008, 22:13

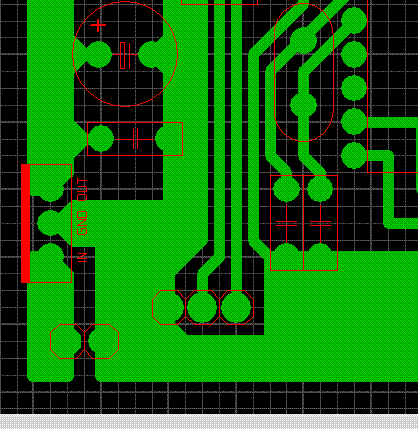

Щас скрин сделаю - покажу. У нас видимо версии разные. На вход даешь +12, среднюю на землю, а с выхода на плату +5 идет.
Вложения
.GIF
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение z00m » 06 фев 2008, 22:47

О, спасибо, так понятнее.
Что б не запутаться хочу уточнить... подается +12, а на схему +5 уже берется со стабилизатора, так?
А если схему сразу от +5 с БП питать без стабилизатора?
Аватара пользователя
z00m

Сообщения: 5
Зарегистрирован: 29 окт 2006, 19:40
Откуда: Moscow

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 06 фев 2008, 23:28

Можно и сразу, только хз не поплохеет ли компьютерному железу - эта штука фонит сильно...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Duhas » 07 фев 2008, 13:00

а ЦП не фонит ?? :crazy:

мне кажется не почуствует даже комп .. да и такой стаб врядли спасет от етого шума если и 12в с компа брять ..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подсветка а-ля Ambilight

Сообщение -= Александр =- » 07 фев 2008, 13:01

Просто 12В менее критично к шуму. А тут идет ШИМ считай 1.5А без всяких сглаживаний...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3671
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C/C++, Python, asm
ФИО: Курмис Александр Андреевич

Re: Подсветка а-ля Ambilight

Сообщение Myp » 07 фев 2008, 14:14

скорее даже не 12 менее критично к шуму, а компьютерное железо менее критично к 12 приходящим с шумом
а вобще в современных системах стали запитывать процессор и от шины 12 и хорошие БП дает несколько не связанных между собой 12 в
вобщем сложно :)
но от 5 правда не стоит запитывать


а восприимчивость компа к шуму зависит от его возраста, тоесть от степени высушенности кондёров на материнке
потому как с сухими кондёрами даже от малошумящей 5в комп ребутится
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17777
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Подсветка а-ля Ambilight

Сообщение Freeman » 09 фев 2008, 01:25

многоуважамый руководитель проекта) у меня подсветка немного глючит... периодически подмаргивает одна из сторон... при автоматическом режыме при просмотре фильма моргает одна сторона по пару затуханий подряд где-то раз в минуту-две... а при режыме RND каждые секунд 5 - 20(в зависимости от скорости) моргает... ето скорее ошыбка контрукции или железа? не укого больше такого не наблюдается?
Заранье очень благодарен!
Аватара пользователя
Freeman

Сообщения: 43
Зарегистрирован: 20 янв 2008, 04:28
