Angel71

Блоги посетителей.
Правила форума
В данном разделе каждый может иметь не более одной темы. Тема должна начинаться с логина (ника) робофорума.

Re: Angel71

Сообщение Angel71 » 19 янв 2016, 20:54

Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение elmot » 19 янв 2016, 21:40

Мне капец. У меня такая и стоит.
Аватара пользователя
elmot

Сообщения: 5675
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Angel71

Сообщение =DeaD= » 19 янв 2016, 22:39

Интересно, как так случилось? Коротнуло что-то и без вентилятора включился нагревательный элемент в фене?

PS: Мне тоже копец, но я её не оставляю включенной надолго, только на время работы включаю в розетку.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Angel71

Сообщение Angel71 » 20 янв 2016, 08:47

да кто их знает этих китайцев, что они начудили в схеме, прошивке, при сборке, не смыли флюс,... под видео только текст
Загорелась паяльная станция. lukey702
Кнопки были отключены , провод был в розетке.
Самопроизвольно подалось питание на спираль фена и..............

напомню, что станции на опте у китайцефф стоят ~30$ и внутри даже у тех, что более-менее нормально сделаны, всё-равно лёгкий треш. откройте корпус, скорей всего там на плате пара мег, т.е. это из тех, где тупо продублировали схему на 2 канала. на днях сгорел нагреватель в паяльнике, минус 3$ по курсу 80 и ощущение, что это оставлять без присмотра лучше не стоит. во-первых между нагревателем и жалом есть приличный зазор и на сколько я понял люди допиливают это всовыванием медных пластинок. новый нагреватель... ну спасибо, что не как когда-то наушники для мобилы, где все провода в одну точку спаяны были. в этом нагревателе просто провода попутали (два белых чуть потолще и с менее плавкой оплёткой по нормальному это нагреватель, но...) и мультиметром искал где какие. клепают их кому не лень и нужно ещё температуру подстраивать будет. фен такой же какчественный, как и паяльник - там же датчик температуры гуляет +- далеко не миллиметр, кто как при сборке присобачит, так и будет. выключаешь станцию после 20-30 минут работы, а трансформатор ещё очень долго горячий. и т.д. вот ещё и добавилась инфа, что из розетки не выключили и ай я яй получился. :) кто как, а я добавил в хотелки тестер температуры жала, паяльные насадки и более-менее нормальную ручку для "hakko t12". хоть китай, но чуть получше будет. трансформаторы и у нас нормально и недорого мотают, свою схему/прошивку (с учётом на что сервисники по поводу китайских жалуются), будет чуть получше паяльник.
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Dmitry__ » 20 янв 2016, 10:38

Жесть, смотрел видео и рука самопроизвольно потянулась назад трогать станции. У меня их стоит стопка, боковые стенки у станций всегда теплые. Отключаю от розетки только когда уезжаю >1000км.
Аватара пользователя
Dmitry__

Сообщения: 7153
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Angel71

Сообщение Angel71 » 20 янв 2016, 11:23

я паяльник иногда включенным оставлял минут на 5-15, когда ходил чайку ставить и попить. а так всегда после пайки из розетки вырубал. но чую и станцию и кучу всяких других китавайских поделок нужно поменьше оставлять без присмотра.
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Madf » 20 янв 2016, 12:14

А что у китайцев всё управление силовой частью электронное? У меня на паяльнике стоит нормальный тумблер, который точно отключает всю схему от розетки (это раз), ну и по многим годам использования парка таких станций, могу сказать изначально, что на производстве их вообще не выключали, работали целый день (и так каждый день), не было никаких проблем...правда у нас не китайцы были. :D
Madf

Сообщения: 2711
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Angel71

Сообщение Angel71 » 20 янв 2016, 12:41

а на холодильнике, микроволновке, телевизоре, мониторе,... у вас тоже везде тумблеры есть?
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Madf » 20 янв 2016, 14:01

так такое серьёзное оборудование надо покупать сертифицированное, известных фирм, а не давиться за дешевизной
Madf

Сообщения: 2711
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Angel71

Сообщение Angel71 » 20 янв 2016, 15:17

с каких пор сертификация, известность или модность брендов стала гарантией качества, адекватного соотношения цены/качества/функционала и тем более гарантией, что при поломке не будет кз в сети 220в, пожара или серьёзных травм?
моей ширпотребной lukey 702 почти 7 лет, за это время ей распаяно на деталюшки и запаяно громадное количество плат, в том числе и куча вещей с большим количеством точек пайки, те же светодиодные табло (в ранних вариантах которых обратная сторона была вся в нулевых резисторах, бо так плата дешевле на то время выходила). ну да, качество не особо местами, а нагреватель вообще фигня оказался - ему бы ещё греть и греть, а он перегорел зараза. можете покупать модный нагреватель по цене, большей чем за более-менее нормальную недорогую станцию с паяльником и феном, дело ваше. кстати недавно такой завих у одного сервисника был - хвастается своей ик станцией, мол да в ней только терморезистор 3000грн (120$) стоит... ну да, круто, наверно.
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Angel71 » 23 янв 2016, 01:59

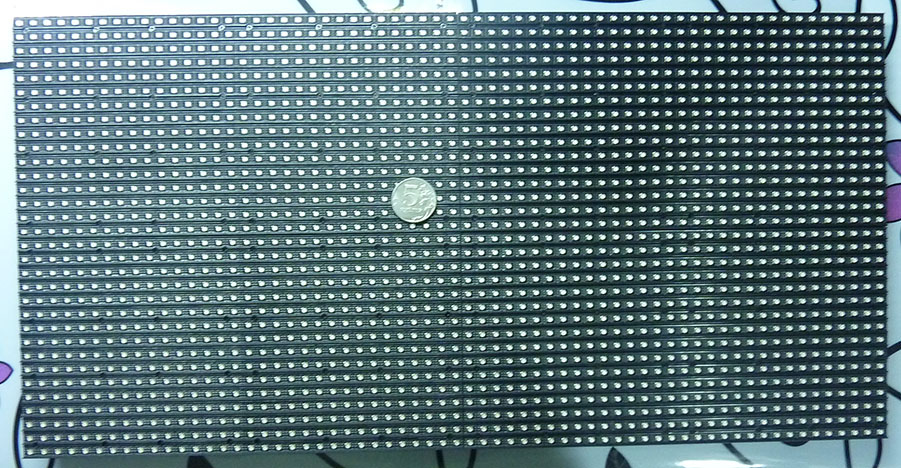

ргб экран, 32*64 точки, 244*488мм (может кому проще прикинуть размер, положил 5 рябчииков).

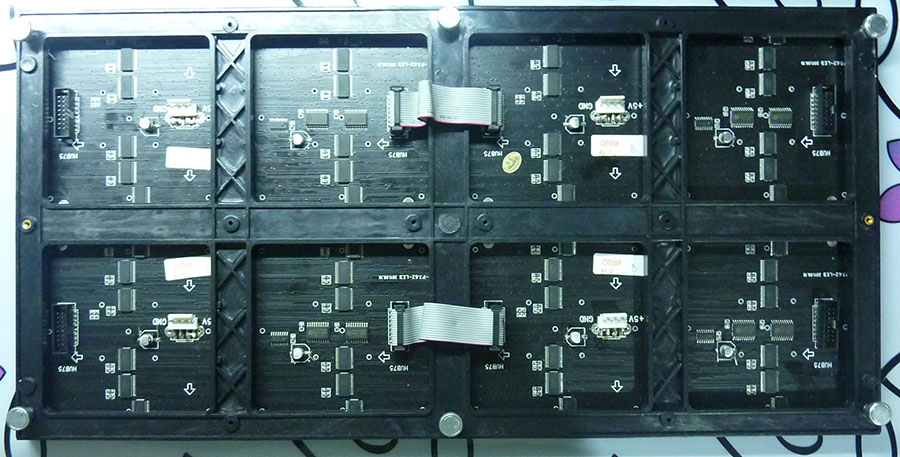

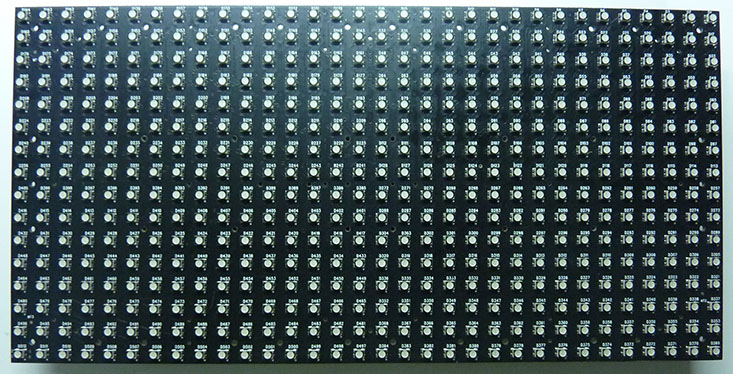

вот так с обратной стороны выглядит

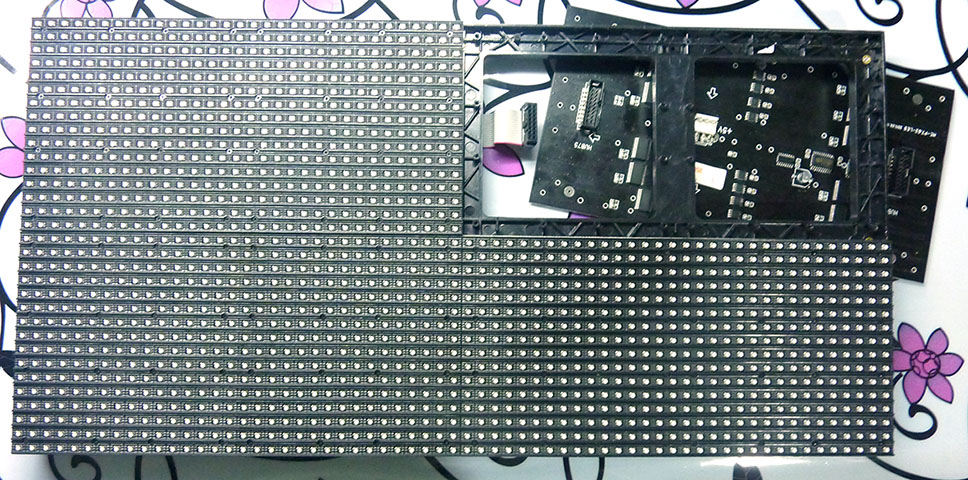

модуль собран из 4х плат.

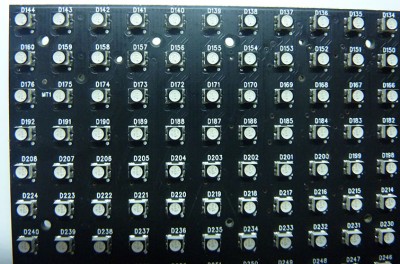

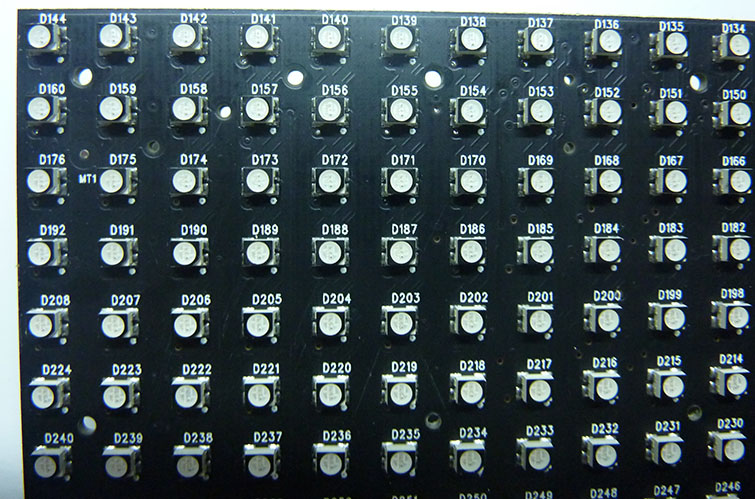

вот так плата поближе выглядит

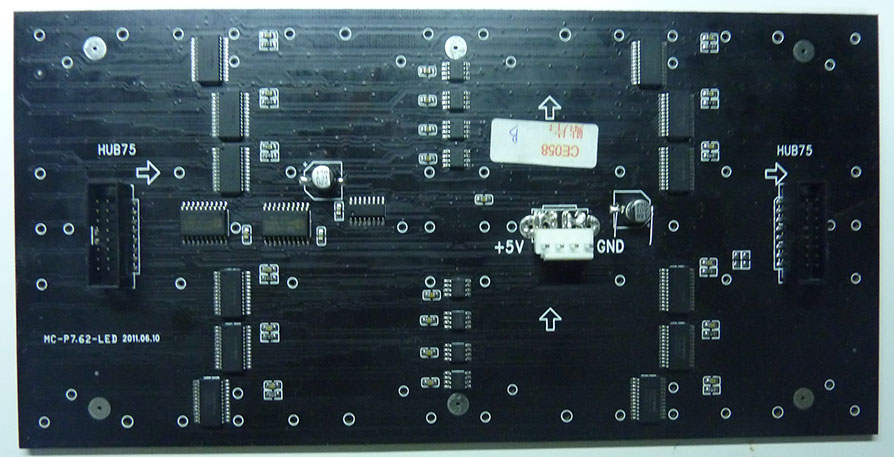

это с обратной стороны

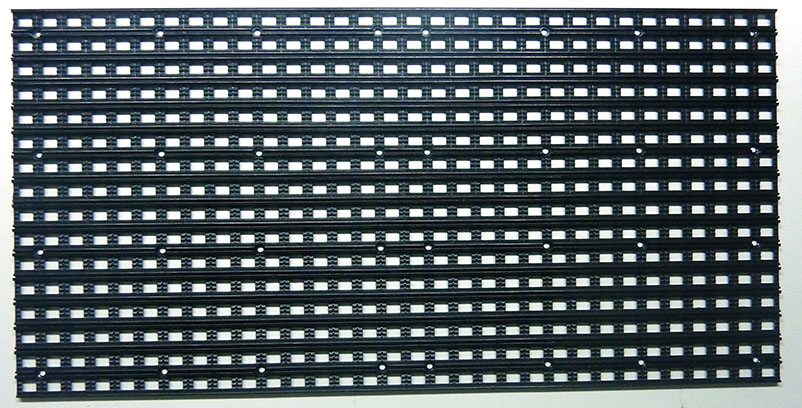

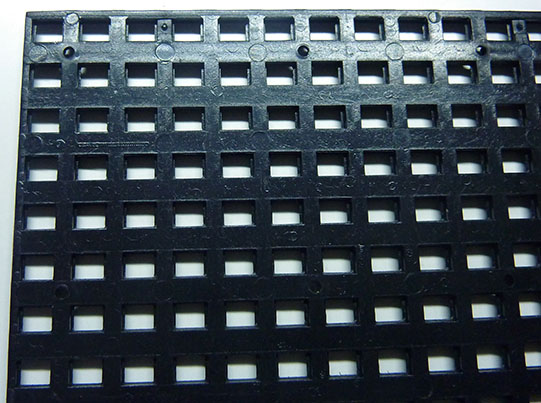

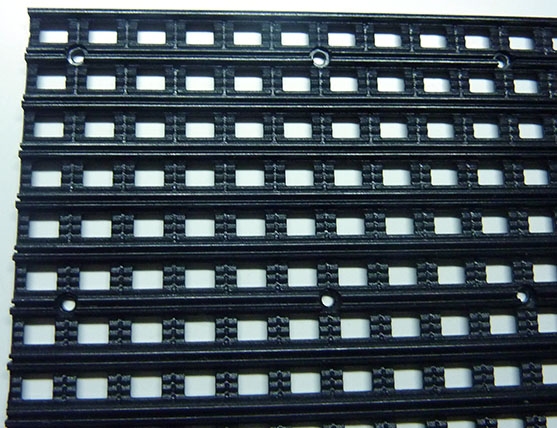

прикручивается к корпусу такой пластиковой решоткой

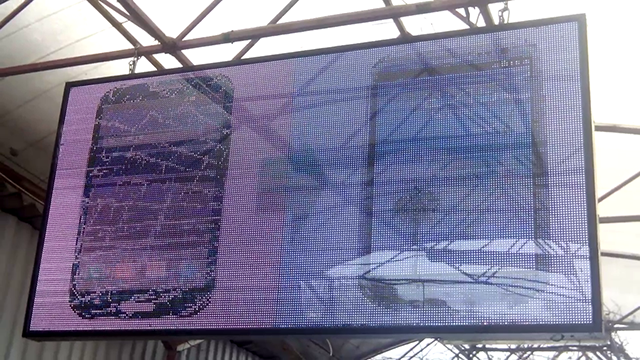

а это панель на таких модулях, в данном случае 16 таких модулей.

подобных модулей полно, есть и побольше и поменьше. допустим 64*ргб 32точек, 256x128мм стоят по рознице на али от 16$. электроника тоже может быть очень разной. управление очень простое, обычно это "сканирование строк". для строк дешифраторы, защёлки,... после которых транзисторы. а на столбцы всякая стандартная логика или драйверы различной навороченности. в этом модули стоят аналоги mbi5024/mbi5026/... это по сути это логика сдвига у которого резистором настраивается ограничение максимального тока на выходах. для общего понимания управление примерно такое - сбрасываем сдвиг, на дешифраторе выбрали первую строку, вогнали данные первой строки и "защёлкнули" сдвиг. всё, первая строка отображается. ждём, сколько ей там нужно светиться, потом сбрасываем сдвиг, выбираем на дешифраторе вторую строку, вгоняем в сдвиг данные второй строки, "защёлкнули" сдвиг. и т.д. все строки.
эти модули китайские, но владельцы завода... :) аха, не китайцы. качество почти отличное (пластик рамы немного хрупковат). допустим в рф отпускная цена p10 (ещё больше, чем этот модуль) модуля 32*64 при заказах >20r руб примерно 38$. маленькие меньше, красные вообще копеечные. :)

Добавлено спустя 1 час 32 минуты 57 секунд:
по поводу сгоревшего фена станции. хз, из-за чего у них, но есть предположение что нагнулся симистор (вроде легко могло быть из-за скачков напряжения) и понеслась.
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Angel71 » 24 янв 2016, 21:10

залил видео ргб теста и короткую анимашку. при 32*64 анимашка вполне нормально смотрится. фотик только даже близко не способен ни насыщенность цветов, ни оттенки передавать, прям как и с экранкими из кинотеатров. комнату освещает очень прилично и если на него близко смотреть, то потом долго зайчики в глазах, пришлось уполовинить яркость матрицы.
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Angel71 » 26 янв 2016, 16:49

оказывается у китайцев полно распродаж со всяких закрывшихся фабрик и прочего. вот допустим пример всяких кондёров и прочей копеечной рассыпухи

есть сборные солянки, есть с более-менее одним типом деталей, допустим микрухами, тразисторами,... :) как по мне интересней всякие наборы "куча мала" из диодов, транзисторов, резисторов и прочей мелочевки. с микрами похоже легко набрать гору бесполезных чипов.
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение elmot » 26 янв 2016, 17:32

гдесь?
Аватара пользователя
elmot

Сообщения: 5675
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Angel71

Сообщение Madf » 26 янв 2016, 17:49

Главное цена вопроса.
Madf

Сообщения: 2711
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
