Re: Angel71

Сообщение Angel71 » 11 фев 2015, 18:45

а хз. я просто видева выложил, чтоб тем, кто с принтерами возится идейку подкинуть.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Angel71 » 24 фев 2015, 01:45

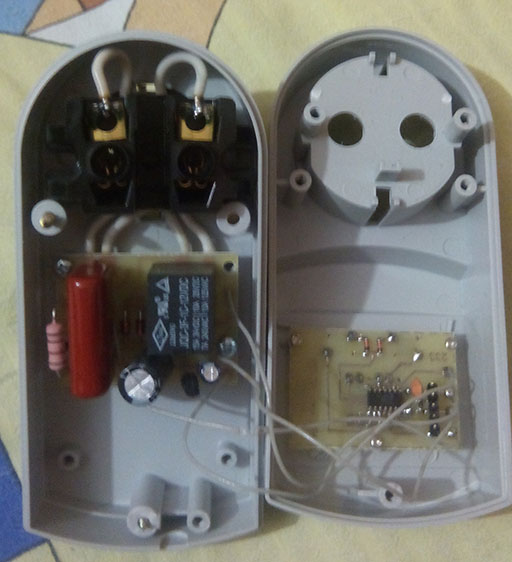

Dmitry__, долго заставлял отца купить защитное реле для холодильника. ну короче он и купил... 3 или 4 :lol: про запас. привез мне одну, вскрываю и глядя на пикину прям про тебя вспомнил. похоже в донецке делали (корпус тоже вполне вероятно местного разлива), помню там парочку товарищей, которые любят лутом платы ваять и всякие пики пихать
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Dmitry__ » 24 фев 2015, 01:49

Блин, классный тулкит. Бестрансформаторный бп, 5-пиновый разьем программирования. Я так понял, оно выкл. нагрузку при превышении/снижении напряжения в сети? Какая пикина? А сколько такое стоит?
Аватара пользователя
Dmitry__

Сообщения: 7977
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Angel71

Сообщение Angel71 » 24 фев 2015, 02:06

ну да, ну да, я тоже подумал, что корпус хороший. да у нас многие так лепят всякие штуки. по рознице как и в китае получается. ну неказистые немного зачастую, при производстве десятками штук с китайцами тут конечно сложно конкурировать, если копеечных корпусин нет. зато функционалом при желании китайцев легко обходить - в такой для себя нормальную начинку поставить и будет цаца.
посмотрим, может и поиграюсь с реле. stpm01и зиф панелька для неё есть, токовый трансформатор есть, реле есть, радиомодули со встроенными мк есть, датчики освещения и движения. :) если ещё и обвес достать, можно будет 1-2 варианта зачётных недорогих реле с кучей плюшек сделать.

Добавлено спустя 12 минут 52 секунды:
:) аха, местные умельцы http://www.hs-electro.com.ua/contact.html, http://www.hs-electro.com.ua/product/volt-control/volt-control-10r.html. правда ценник смущает. сейчас курс уже 30 с хвостиком, по рознице они сейчас похоже чуть дороже.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение Angel71 » 27 фев 2015, 08:29

ещё один анонсик мелькает. intel curie

проц quark se, 80кб озу, 384кб флеш, трёхосевые аксель и гиро, блютуз смарт, зарядка акума. обещаны на вторую половину 2015г.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение elmot » 02 мар 2015, 10:34

хм... интереснкая хренька. Тока будет как у интела - 100500 убитых енотов за шт
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Angel71

Сообщение Angel71 » 02 мар 2015, 11:14

тогда подождём, когда кто-нибудь ещё выпустит подобное. они хоть и уловили тренд, но далеко не единственные, кто чипы для iot делает. хотя интел вроде пока единственная, кто додумался аксель/гиро в чип блюпупа с мк запихать.
а так, из того, что уже есть в продаже тоже можно повыбирать.
блюпуп на сс2541 (8051), mpu6050, bmp180


cc2541, какой-то аксель, цифровой датчик освещённости

блюпуп на nrf51822 (cortex-m0), mpu6050 или mma8451, цифровой датчик освещенности ap3216, bmp180. что в soic8 непонятно

Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение MegaBIZON » 03 мар 2015, 11:08

это всё, пардон за глупый вопрос, что за таблеточки такие мозговитые?
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6281
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Angel71

Сообщение Angel71 » 03 мар 2015, 12:14

мелкие платки с чипами мк+трансивер. самый лучший вариант получить мелкую платку с мк и возможностью обмениваться данными по радиоканалу. у этих круглых просто ещё всякие даткики припаяли.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение elmot » 03 мар 2015, 13:07

Angel71 писал(а):хотя интел вроде пока единственная, кто додумался аксель/гиро в чип блюпупа с мк запихать.

Неправдо твоя
https://store.ti.com/cc2650stk.aspx
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Angel71

Сообщение Angel71 » 03 мар 2015, 13:56

"вроде пока единственная, кто додумался аксель/гиро в чип блюпупа с мк запихать". т.е даже еще не уверен, встроили ли они все эти датчики или как и другие доп чипики на платку запаяли. а у 2650 из встроенного только датчик температуры и тот скорей всего следствие наличия генератора случайных чисел.
cc2650 sensor tag bill of materials
bmp280 давление, tmp007 ик термотетр, sph0641lu4h цифровой микрофон, mpu-9250 3-х осевой аксель/гиро/компас, hdc1000 температура/влажность. т.е. примерно тоже самое, что я и приводил для примера выше - допаивание на мелкую платку всяких доп. датчиков. таких платок пока не много, но медленно и уверенно их всё больше и больше.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Angel71

Сообщение elmot » 03 мар 2015, 14:44

Angel71 писал(а):"вроде пока единственная, кто додумался аксель/гиро в чип блюпупа с мк запихать". т.е даже еще не уверен, встроили ли они все эти датчики или как и другие доп чипики на платку запаяли. а у 2650 из встроенного только датчик температуры и тот скорей всего следствие наличия генератора случайных чисел.
cc2650 sensor tag bill of materials

Сильно подозреваю, что допаяно. Технологии МЕМС и обычных чипов оч сильно отличаются(ИМХО), так что запихивать их в один корпус нелегко. Да и незачем - нонешние МЕМС датчики настолько мелкие, что любой их набор по сравнению с источником питания занимает оч. мало места.
По поводу термометра - на большинстве современных МК и радиомикросхем термометр есть - по нему подкалибровывается куча всего - АЦП, тактирующие RC цепи, радиотракты. Иногда даже кварцевые генераторы. В МЕМСах он кажись ваще всегда есть. Как мне рассказал бывший инженер с Atmel, даже в чипах AVR8 есть такой термометр, но не был программно доступен.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Angel71

Сообщение Angel71 » 03 мар 2015, 15:06

посмотрим. а допаяные не в новинку, просто именно со встроенными мемсами было интересно. сложно или нет, это не важно - при желании в один корпус запихать несколько чипов можно.
ну может и есть почти во всём датчики температуры, но пока в основном видел или в некоторых мемсах акселей/гиро или в чипах, где у мк есть модуль шифрования и генерации чисел. может просто некоторые редиски не предоставляют доступ к этим датчикам температуры.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1


Re: Angel71

Сообщение AndreiSk » 06 мар 2015, 21:45

я себе на пробу такой взял http://www.guleek.com/3c/eacp_view.asp?id=94
и.. разочаровал он меня. Два полноразмерных USB, только питание надо внешнее, не тянут даже клавиатуру (выключается и снова включается, видно по светодиодам). MicroUSB тянет (через кабель OTG USB).
Пока не знаю что делать.. хочется разобрать, поглядеть какого размера там матплатка, а нет ни одной зацепки как разбирать. Гугление не показало инструкцию или хотя бы где винтики.
Аватара пользователя
AndreiSk

Сообщения: 2632
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#
