Re: БП на 12000 Вольт

Сообщение CiSi » 26 апр 2012, 22:25

Теперь надо сему под мк развести, добавить шим для того чтобы убрать ЛАТР. Также в схему добавить снаббер.
микруху 2153 хочу заменить на 2104, ну а к ней разумеется мк.
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: БП на 12000 Вольт

Сообщение Dmitry__ » 26 апр 2012, 23:44

А киловольтметр "гроб" на видео, он же на статическом принципе работает. А у тебя переменка??? :pardon:
И 4 киловольта не 12 кв. И одним киловаттом там и не пахнет. Чо-то много вопросов :)
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП на 12000 Вольт

Сообщение CiSi » 27 апр 2012, 00:02

Как мне сказали "гроб" меряет любое напряжение. на самом деле пробой происходил гдето в пределах 10кВ, просто навидео рано телефон убрал, дабы показать сам пробой, обновременно с этим я крутил ручку латр-а.
а на счет киловатт я что то непонял? вроде я о киловаттах и неупомянал, мне такие мощности не нужны.
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: БП на 12000 Вольт

Сообщение Dmitry__ » 27 апр 2012, 00:23

Точно, мерит переменку, круто, не знал, лажаю :oops:
http://priborsnab.com.ua/main17_1_1.htm

А про 1 квт. это я из 100 ма. * 10000 вольт подумал...
В общем с такой задачей справился бы не переделанный старый строчный трансформатор ТВС-110Л6 (который без диодов внутри, не тдкс)

Добавлено спустя 1 минуту 25 секунд:
во :)
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП на 12000 Вольт

Сообщение CiSi » 27 апр 2012, 10:57

да, про этот трансформатор знаю. у него на вторичной обмотке порядка 1000 витков, этого мало для работы трансформатора на частотах в 20-25кГц. Сейчас при моих 2000 витках оптимальная частота работы состовляет 30-34кГц (что соответствует пересчитанным данным).
ток разряда нужен 100ма, ну или ололо. напряжение при разряде составляет 1-2кВ, соответственно можность будет 1000В*0.1А=100Вт
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: БП на 12000 Вольт

Сообщение Dmitry__ » 27 апр 2012, 14:44

Случайно наткнулся на интересный справочник, есть строчные трансформаторы древние и много чего еще.
http://www.pro-radio.ru/docs/6603/

Про мощность в 1 кватт, черт меня попутал :pardon:
Снаббер на 100 ваттах не нужен, т.е. он превращается в обыкновенный блокировочный конденсатор по питанию, как можно ближе к нагрузке.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП на 12000 Вольт

Сообщение CiSi » 21 май 2012, 12:24

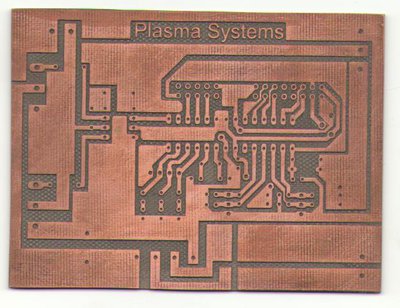

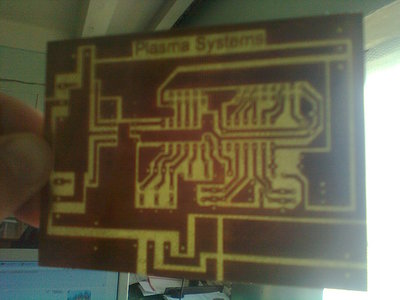

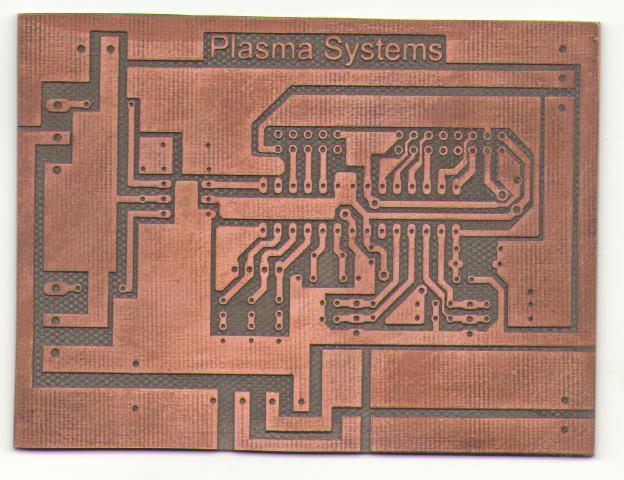

Развер и изготовил плату, методом лазерной гравировки, стоимость услуги у нас в городе 40р. 1мин. плата выжигалась около 17 мин.
Вложения
ИИП на МК 103,7мм х 77.6мм.jpg
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: БП на 12000 Вольт

Сообщение dccharacter » 21 май 2012, 12:27

А поподробнее? Ты принес текстолит, заплатил 40 рублей и дал файлы - через 17 минут забрал выгравированную плату с отверстиями?????
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: БП на 12000 Вольт

Сообщение legion » 21 май 2012, 12:30

Реквестирую подробности. Где? Лазер твердотельник или СО2? Мощность?
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: БП на 12000 Вольт

Сообщение dccharacter » 21 май 2012, 12:33

Офигеть!!!!!! http://www.alazer.ru/ - под боком у меня
чувак, дай я тя обниму
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: БП на 12000 Вольт

Сообщение CiSi » 21 май 2012, 13:04

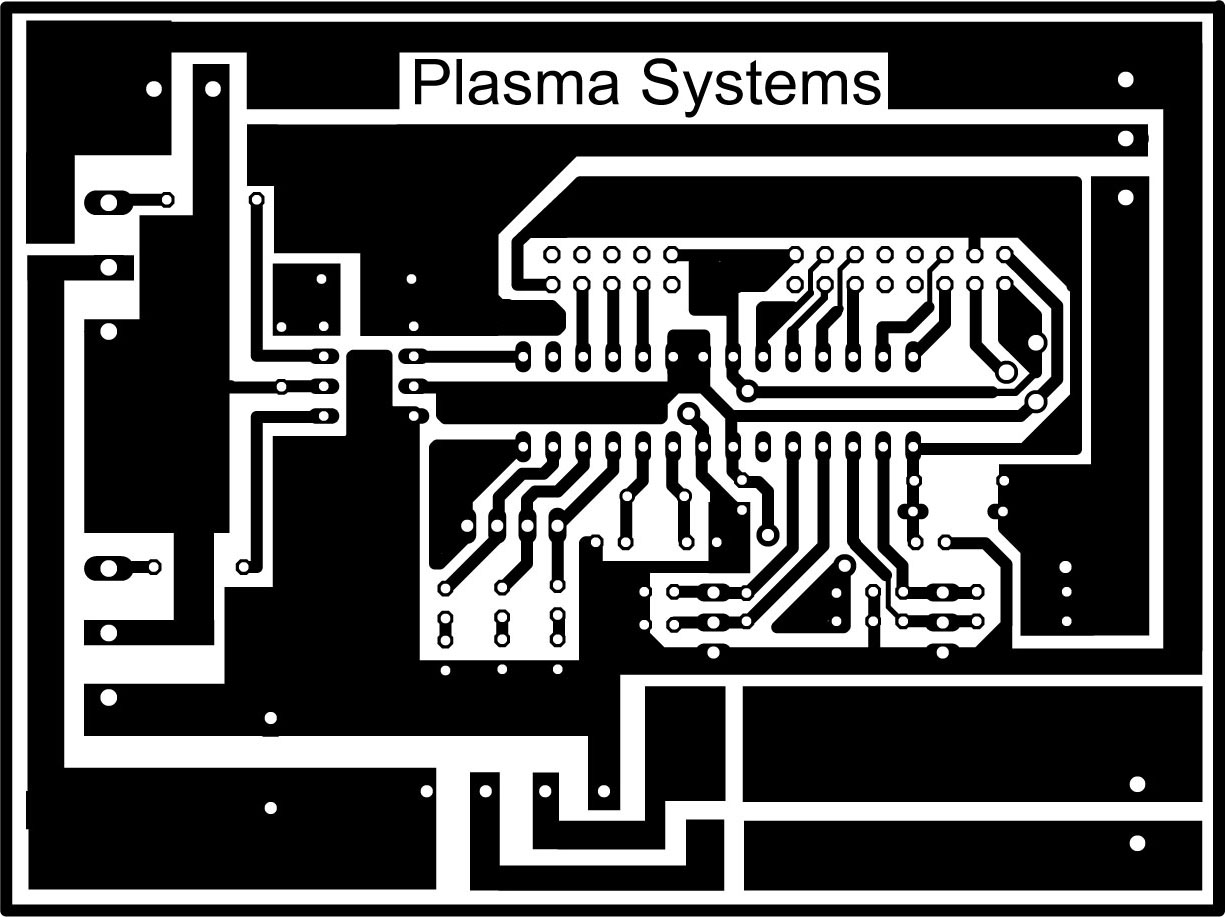

Я принет текстолит, файл с изображением платы в формате .jpg (плату разводил в орле, потом экспортировал в чернобелый рисунок download/file.php?id=24118&mode=view), через 17мин забрал плату заплатив 400р. (мне сделали подешевле), а вообще 680р.
Лазер для резки не подойдет, резаный край текстолита обуглится и начнет крошится.
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: БП на 12000 Вольт

Сообщение Dmitry__ » 21 май 2012, 13:31

Вот и у меня информация, что на лазере плату не сделаешь :pardon:. У меди теплопроводность ацкая, настроить выпаривание меди без затрагивания текстолита - очень сложно...
У мужиков из "научные приборы" очень грустный вид был над решением этой задачи, наблюдал лично.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: БП на 12000 Вольт

Сообщение CiSi » 21 май 2012, 13:59

нужен именно лазерный для граверовки, текстолит немного затрагивается, но это все настраивается и совсем недолго. для больших плат 100х100мм нужен очень ровный текстолит.
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: БП на 12000 Вольт

Сообщение legion » 21 май 2012, 14:14

У них твердотельный лазер, наверное. Он может.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: БП на 12000 Вольт

Сообщение CiSi » 21 май 2012, 14:20

я лично к ним не ездил про сам лазер и его характеристики нечего сказать немогу, хотя могу переспросить.
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел
