Сообщение Duhas » 25 сен 2013, 20:12

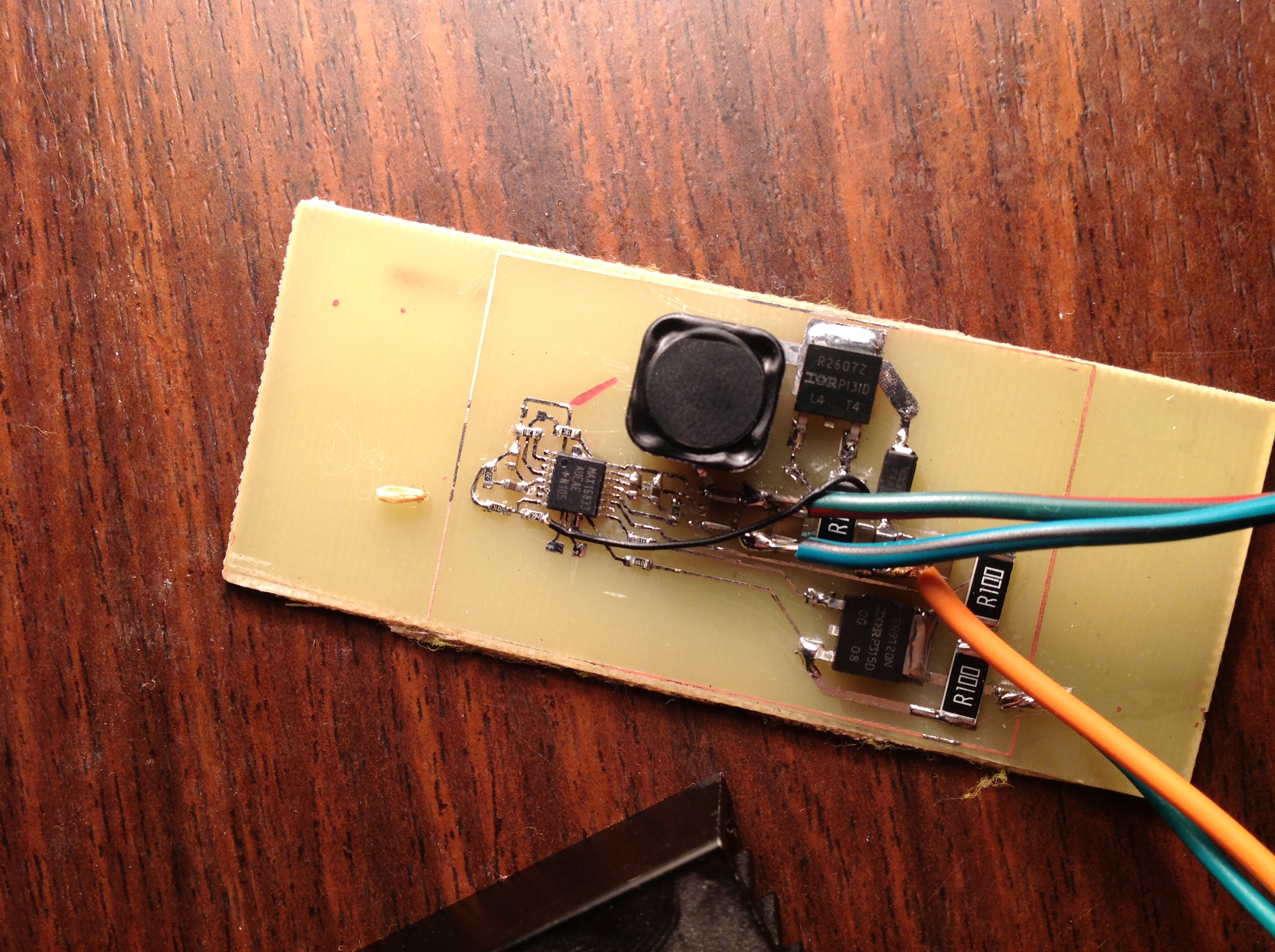

за полтора часика собрал сегодня макет драйвера для светодиодов CXA2011 на MAX16833


микра порадовала, в начале не заметил недотрав между выходом стабилизатора внутренним на 7В и выходом драйвера ключа, стаб просаживался до 2-х вольт, микра грелась :crazy: осилила минуты полторы две в таком режиме )

судя по всему где то промахнулся в расчетах, при входном 24В как я запланировал стаб уходит в защиту какую-то, пока не успел выяснить, надо было идти играть в футбол :pardon:

вот дома от 12В БП компа, единственный источник света в комнате, направлен в потолок, правда для СД это несколько не режим, там току вваливается под ампер, что для него максимум.



Добавлено спустя 32 минуты 3 секунды:
сегодня у меня вечер постов )
приложения ютуба на планшете таки отпустило и он решил выгрузить видео )

собственно с платой привода у меня какое-то веселье. она щелкает :crazy: прям реально щелкает, притом в двух случаях:
- когда сбрасываю чип
- когда подаю силовое питание

второй случай я прибил отключив делители подключенные к силовому питанию и средними точками полумостов, щелчки при сбросе остались.. вот вам зрелище )


ПС щас залезу на рабочую машину выложу схему, для тех кому интересно )

а нет, не залезу, только завтра, видимо там свет умер..

ППС еще немного зрелища закаты у меня от дома выглядят шикарно )



добавил схемы по щелкающей плате и драйверу светодиода
Вложения
Job1.PDF
LED Driver
(140.87 КиБ) Скачиваний: 0
DPTDRV2.pdf
Power
(40.08 КиБ) Скачиваний: 0
DPTDRV1.pdf
Logic
(62.86 КиБ) Скачиваний: 0
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение avr123.nm.ru » 26 сен 2013, 18:03

Опиши вкраце в чем кайф этой микрухи http://datasheets.maximintegrated.com/e ... 16833D.pdf
так как стоит она не дешево что-то даже десятками.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Duhas

Сообщение Duhas » 26 сен 2013, 18:23

ну если почему я купил их с десяток, то так:
1 - микросхемы этой фирмы меня всегда радовали, в частности документацией.
2 - мне надо питать диоды с падением до 48 вольт от разных напряжения в разных случаях...
3 - внешние ключи + возможность димминга, широкие диапазоны напряжений, имхо, неплохой конструктор.
4 - я нашел эту микру, она есть в наличии в терре, где я обычно закупаюсь, других вариантов после не особо длительных поисков не обнаружил. Вполне вероятно что я пропустил более простые и дешевые решения.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение Alex080969 » 09 окт 2013, 14:20

Duhas писал(а):ППС еще немного зрелища закаты у меня от дома выглядят шикарно )

И впрямь красиво. Это случаем не в Минино снято?
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: Duhas

Сообщение Duhas » 09 окт 2013, 15:43

Кэмпинг, как ехать на аэропорт после стелы Красноярск слева поселок
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение Duhas » 20 ноя 2013, 14:09

мне тут студент пишет генерацию простых чисел на xmega ) за сутки нагенерились числа до 0x00082ef7 ) а я наивный думал что выйдем за четырехбайтный диапазон )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение Duhas » 14 дек 2013, 10:37

я что то упустил? и давно эзернет пробрасывается на скорости в 200 мегабит через сеть питания 220В за тыщу с небольшим ? http://www.tp-linkru.com/products/detai ... =TL-WPA271
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение Angel71 » 14 дек 2013, 16:14

хм, интересненько
http://zyxel.ru/kb/1725
Какова реальная скорость передачи данных по электропроводке?
Максимальная скорость 200 Мбит/с, заявленная стандартом HomePlug AV, относится к физическому уровню и используется для передачи как пользовательских данных, так и служебной информации, на которую приходится около 60% пропускной способности сети HomePlug. Реальная скорость (например, передачи видеопотока) даже в условиях помех составляет от 40 до 70 Мбит/с. При передачи файлов с компьютера на компьютер скорость может снижаться из-за добавления накладных расходов протоколов SMB и TCP.

:) хотя всё равно десятки мегобит по проводке - это приятно.
у dlink`а есть по 20$, но чую, что если они такие же поганенькие, как и роутеры, то лучше сразу чтот получше брать.

Добавлено спустя 11 минут 4 секунды:
кстати дошло, что для большинства это же будет просто вывод своей локалки прям на лестничную площадку, со всеми гипотетическими вытекающими.
Аватара пользователя
Angel71

Сообщения: 9753
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Duhas

Сообщение Angel71 » 14 дек 2013, 21:21

похвастался новостью одному знакомому :( грит пробовали копеечные длинки (с китая оптом привозили), оказалось, что очень плоховасто с ними - малейшие помехи от какого фена или ещё чего и всё, полная жуть.
Аватара пользователя
Angel71

Сообщения: 9753
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Duhas

Сообщение Duhas » 14 дек 2013, 21:40

ну пусть оно и так, но не думал что оно есть в продаже с такими заявленными характеристиками )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение Angel71 » 15 дек 2013, 16:49

может, если с железками от других контор ситуация получше, то как вариант. а так имхо пока ничего лучше старой доброй витой пары (can + ethernet) пока и не предвидится. вайфай имхо в топку - может и удобно/недорого, но что-то доверия к нему совсем нет (или это просто лень напрягаться вникая во всякие тонкости).
Аватара пользователя
Angel71

Сообщения: 9753
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Duhas

Сообщение Duhas » 16 дек 2013, 07:52

я у себя в доме разложил почти две бухты витухи )) для будущих коммуникаций )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Duhas

Сообщение Angel71 » 16 дек 2013, 13:57

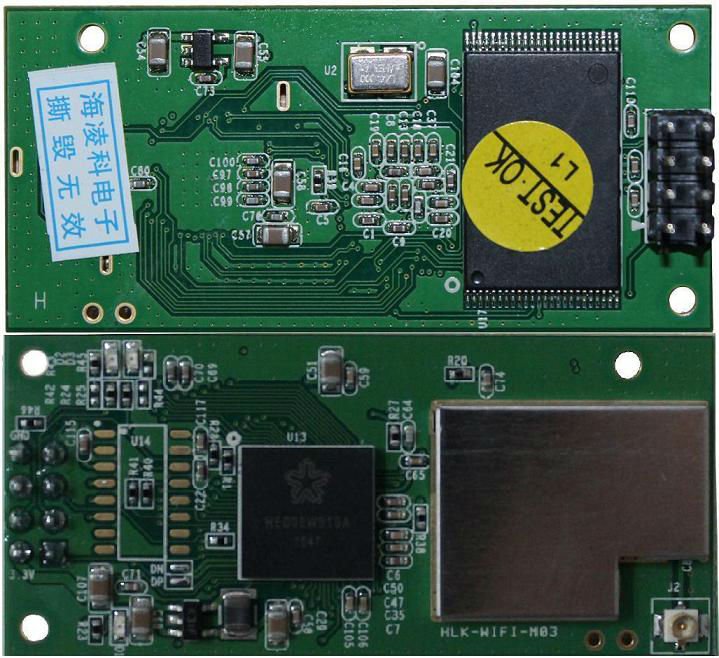

зря про вифи ляпнул. :D ночью заказал в том числе и вот такие

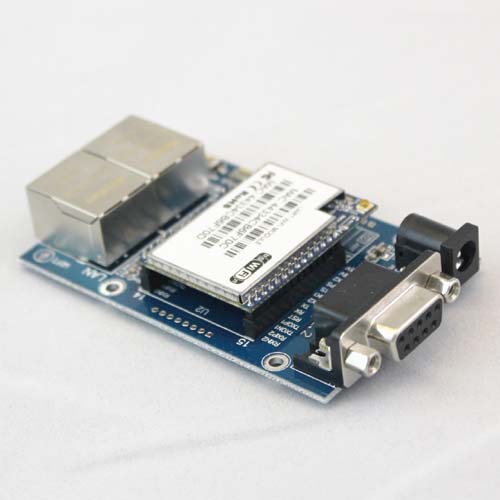

наборы модулей вифи-уарт-эзернет (если не запамятовал, то это что-то на подобии модулей роутеров, как у elmot`а, только чип другой, более древний) и чуть не заказал уарт-вифи модули

назаказывал кучу всяких штук для тестов и когда увидел эти вифи-уарты, то банально на карте уже пара баксов было. а цена приятная - 10.50$, но нужно брать минимум 10шт.
Аватара пользователя
Angel71

Сообщения: 9753
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Duhas

Сообщение Duhas » 25 янв 2014, 12:17

кто-нибудь работает в альтиуме? у меня он в упор отказывается размещать Designator и Comment там, куда я их поставил рисуя компонент...

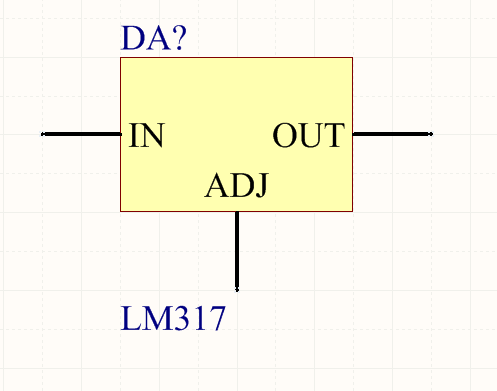

так выглядит в редакторе символа библиотеки

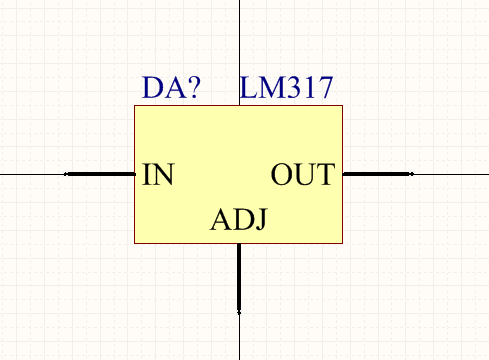

так выглядит на схеме
