Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 09 сен 2019, 12:34

Шумит потому, что очень высокое входное сопротивление, когда входной нагрузки нет, то начинает работать как "радио" (ловит весь мусор вокруг и это как правило 50 Гц от розеток).
В общем можно попробовать просто на каждый канал повесить по 100/50/10К (один из номиналов) резистор на землю (минус).
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 09 сен 2019, 16:21

Взял какой-то другой провод, фон радикально уменьшился, но не пропал.
посмотрел в другом усилке который не фонит от этого провода, там на входе чего-то наверчено, несколько резюков, в том числе и на землю.

вобщем купил сдвоенный переменник на 10К. Заодно будет и регулятор громкости =)
хотя наверно лучше на плате усилка допаять на клеммы входные.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 09 сен 2019, 18:01

Чем больше соплей - тем больше "приключений". :)
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 17 сен 2019, 16:36

Спаял китайскую фигулину :)
забавная
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 19 сен 2019, 13:00

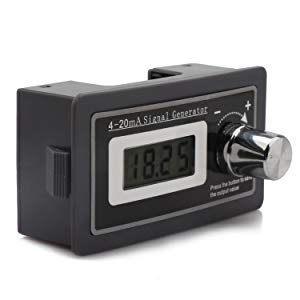

Прикупил имитатор тока

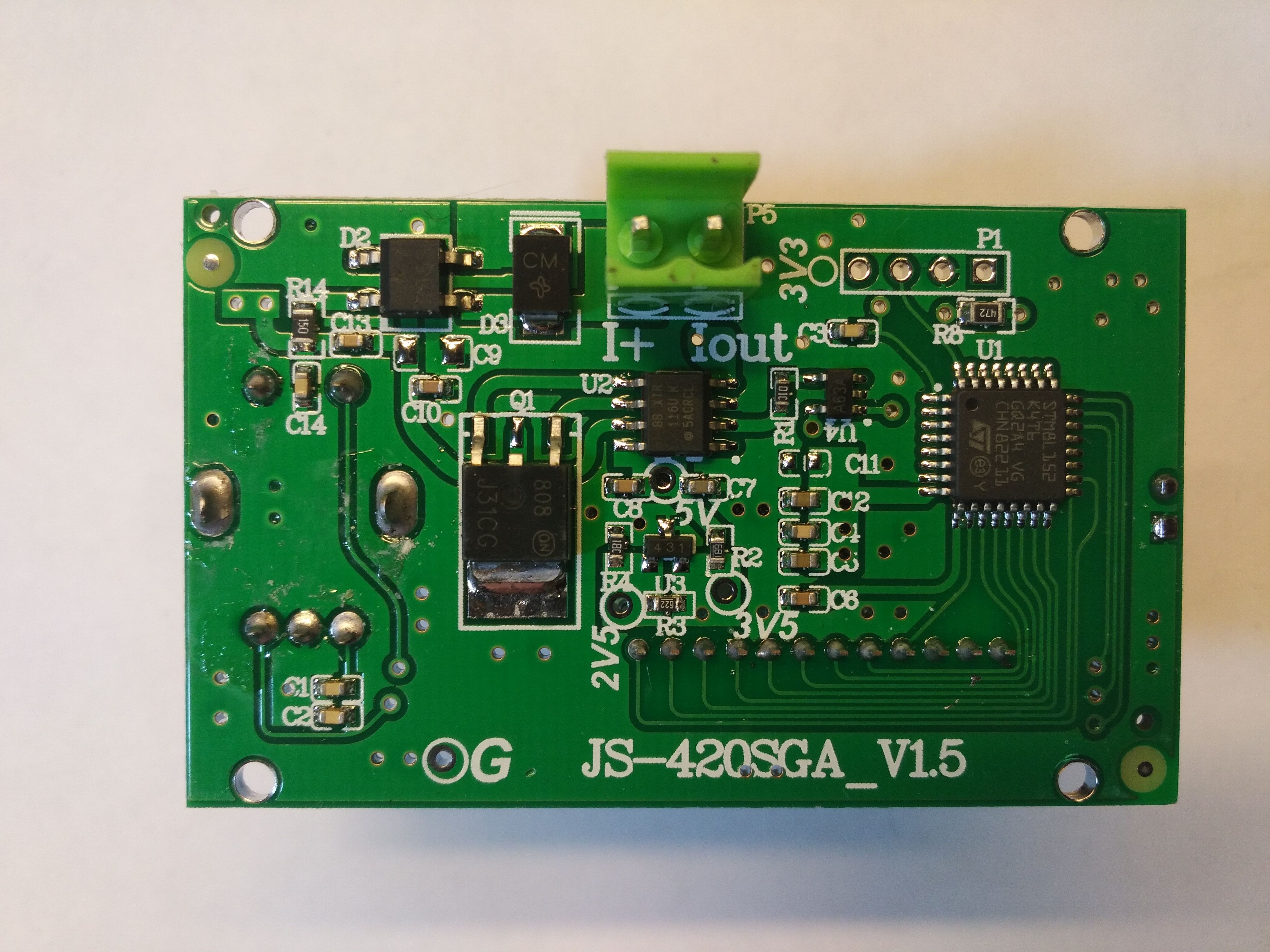

от такой вот, только у меня уже плата версии 1.6 чёрная и маркировка вся стёрта лазером.
но на вид разводка совпадает

но благодаря поляку можно примерно прикинуть что там.
с завода прибор отличается идеальной калибровкой, погрешность меньше 0.01
есть функции генерации разной формы сигнала но инструкция отличается запутанностью, так что не пробовал.
так же вроде как есть возможность калибровки через меню но откалибровано повторюсь с завода.
экранчик имеет еле заметную подсветку.
внутри stm и XTR116 с внешним транзистором
температурная стабильность присутствует, грел феном показания остаются в норме.

Добавлено спустя 1 час 7 минут 10 секунд:
В похожем корпусе взял и генератор частоты

2019-09-19 11.52.47.jpg

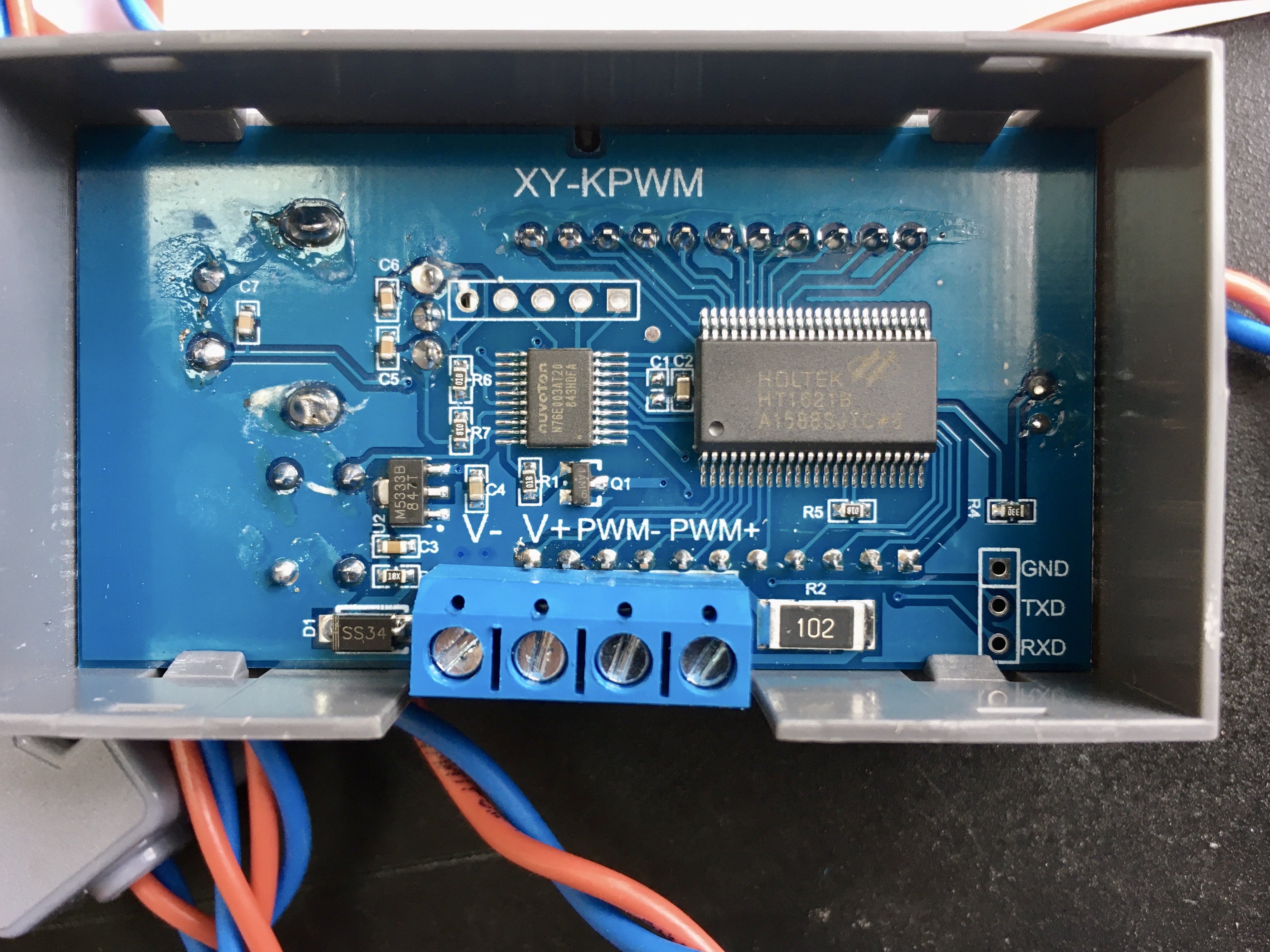

но он не особо хороший, частоту врёт, чем выше тем сильнее, калибровки не имеет.
зато может по uart управляться.
внутри китайский процессор 8051 http://www.nuvoton.com/resource-files/D ... ev1.00.pdf и отдельный драйвер экрана, разъём для прошивки так же наружу выведен
можно запаять STM8S003F3P6 и свою прошивку написать, процессоры вроде совпадают по ногам.
для практических целей возможно интеерсней мощная версия, там на выходе частотном стоит мосфет
можно свой контроллер чегонибудь сделать с крутилкой и экранчиком.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 19 сен 2019, 13:21

Myp писал(а):Спаял китайскую фигулину :)
забавная

Сколько потребляет?
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 20 сен 2019, 01:23

при 12 вольтах на старте около 0.4А, потом секунд за 20 плавно падает до 0.2А на ХХ.
при этом магнит слегка уплывает вбок, возможно из за прогрева, во время работы катушки чуть тёплые
если магнит принудительно отклонять, или нажимать сверху, то растёт до 1 ампера, а потом магнит схлопывается с стойками.
на дополнительный груз 20 грамм практически не реагирует, ток растёт на 0.1А

есть косяк, резисторы многооборотные возможно не того номинала
т.к. весь рабочий диапазон регулировки буквально в 1\4 оборота умещается.
но схему не изучал, возможно дело в чём-то другом
Если кто-то понимает, скажите что поменять, чтобы не так резко реагировал на подстроечник.

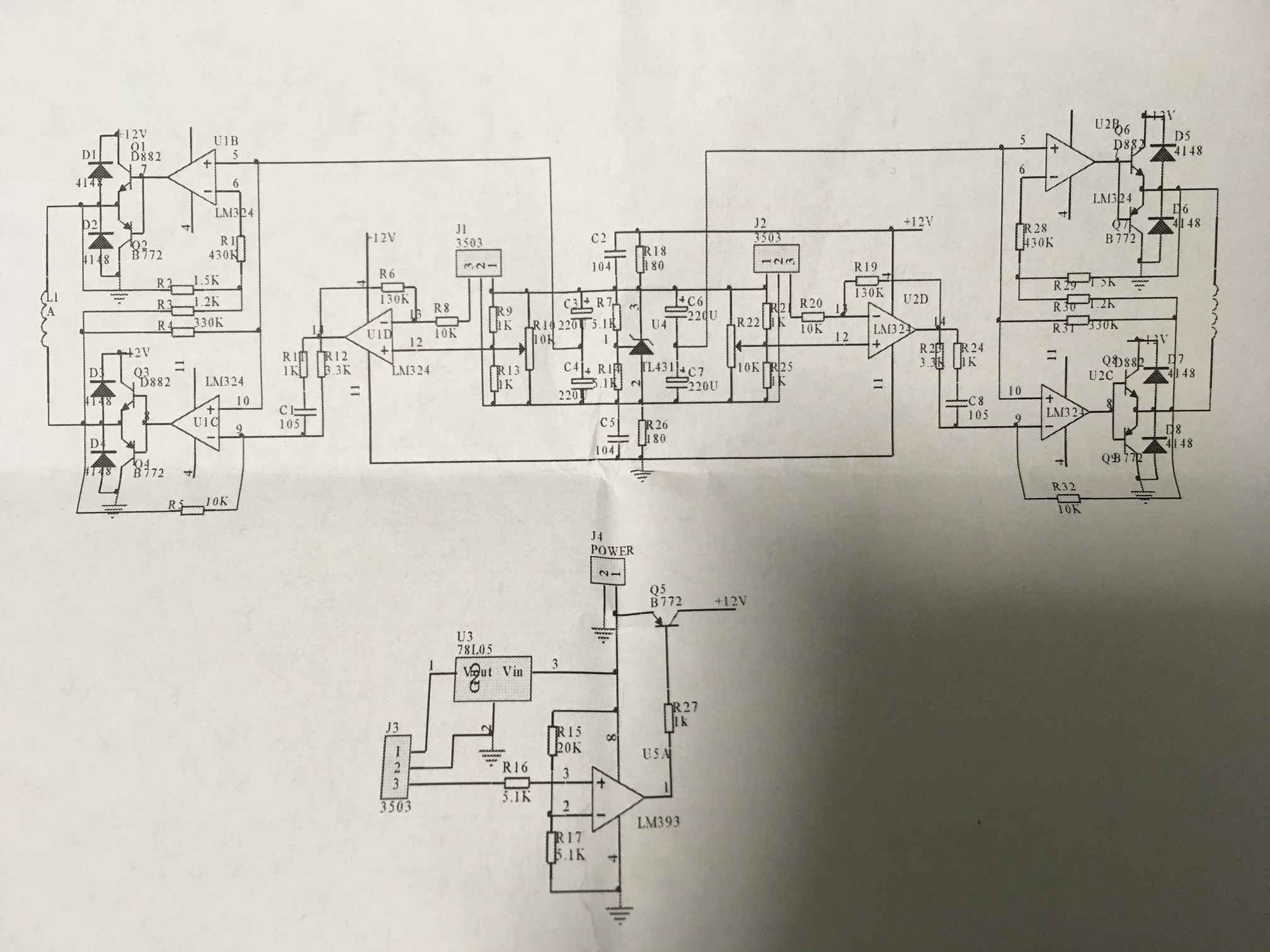

собственно схема:
2019-09-19 23.58.57.JPG

судя по китайскому видео обмотки соединены "звездой", хотя на схеме нарисованы всего 2 обмотки.
может они там попарно последовательно должны быть?

Добавлено спустя 5 минут 12 секунд:

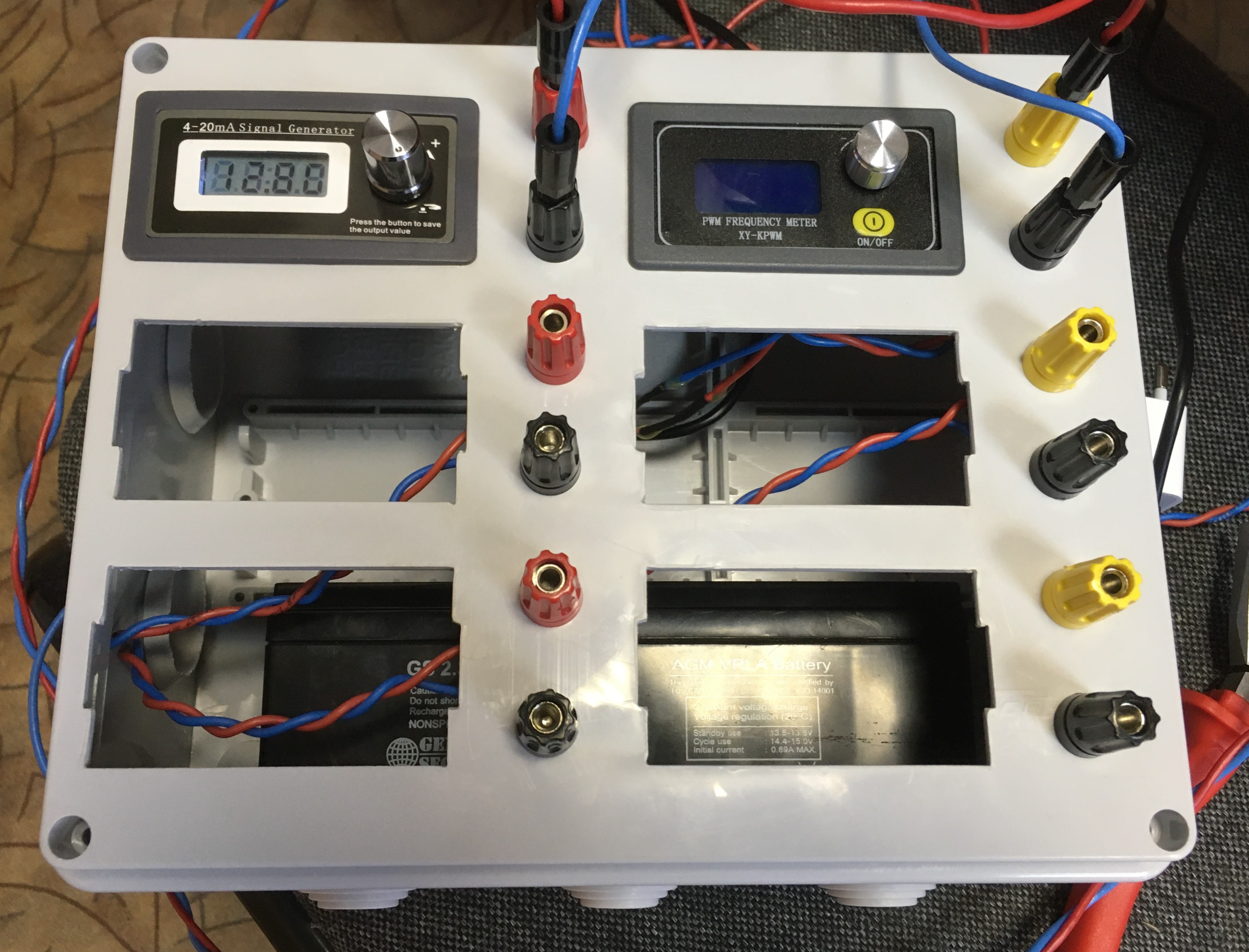

ну и вот собрал на работе стенд для проверки приборов из китайских фигулин
будет 3 токовых канала и 3 частотных, остальные пока жду, не приехали
2019-09-19 18.00.07.JPG


Добавлено спустя 17 минут 44 секунды:
ЧЁРТ ПОБЕРИ!
китаец на видео соврал, обмотки и правда должны быть попарно последовательно соединены, а не звездой
перепаял, стабильность повысилась, ток радикально снизился, до 0.05 после прогрева.
да и греться тоже перестала.

в инструкции просто нифига не написано, продавец нифига не знает и просто даёт ссылку на китайца на местном видеохостинге
там китаец чтото лопочет и пальцами показывает что концы всех обмоток надо соединять вместе.

судя по схеме два хола следят за положением, а третий за высотой
датчик регулирует напряжения питания всей схемы.
по сути просто выключатель, выключает схему когда нет магнита в зоне действия.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 21 сен 2019, 00:08

дожили
в городе негде купить резистор переменный сдвоенный
везде в наличии только китайское говно вот такое
он мало того что трещит, так у него контакт пропадает если ему корпус шевелить.
рандомно фигачит фон в колонку на полной громкости, штаны испачкать можно от неожиданности.

вроде есть вот такой в одном магазине есть
завтра поеду куплю, может он получше
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 29 сен 2019, 19:44

да, с резистором всё стало изумительно хорошо.
и громкость можно регулировать и не гудит =)

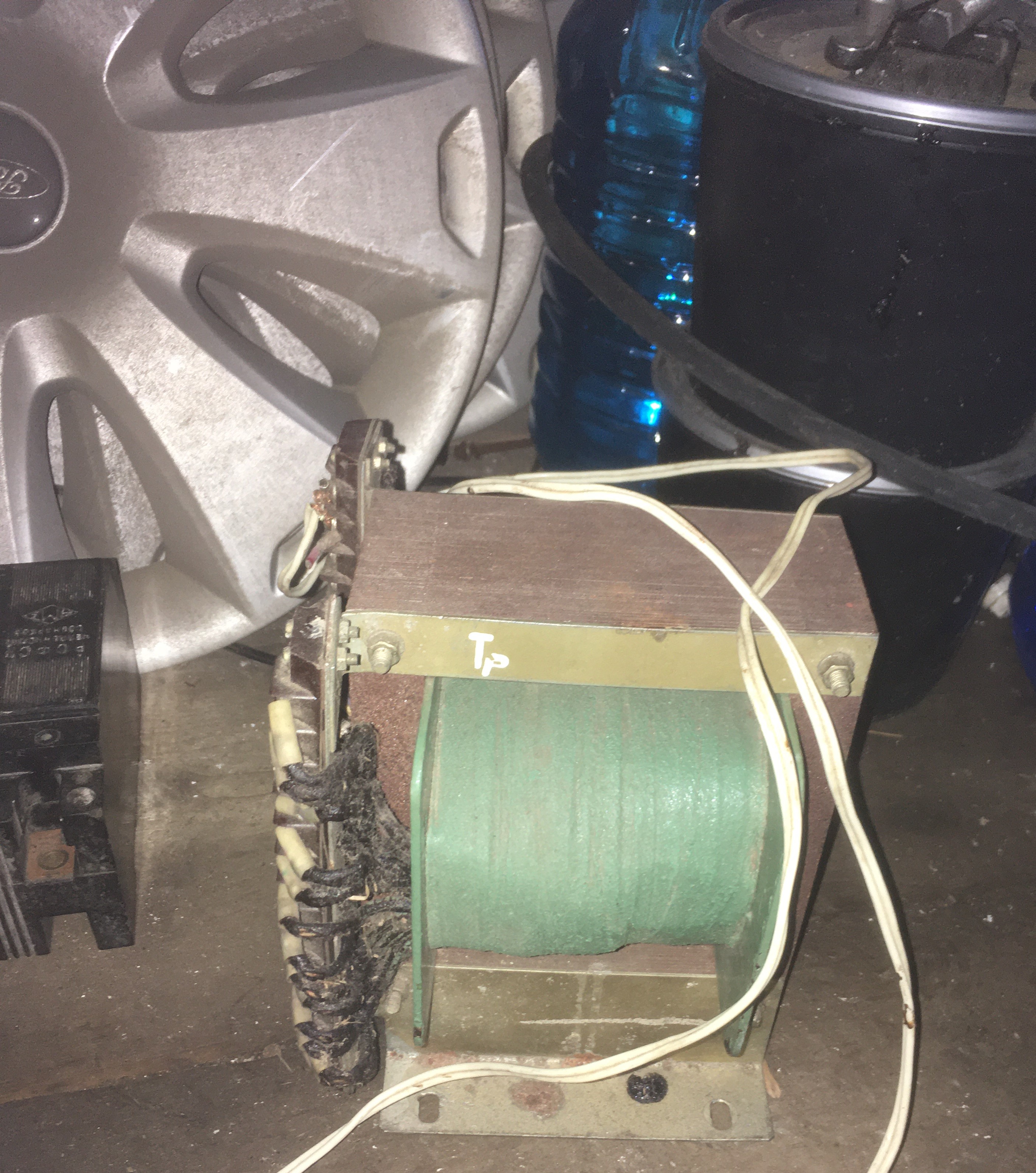

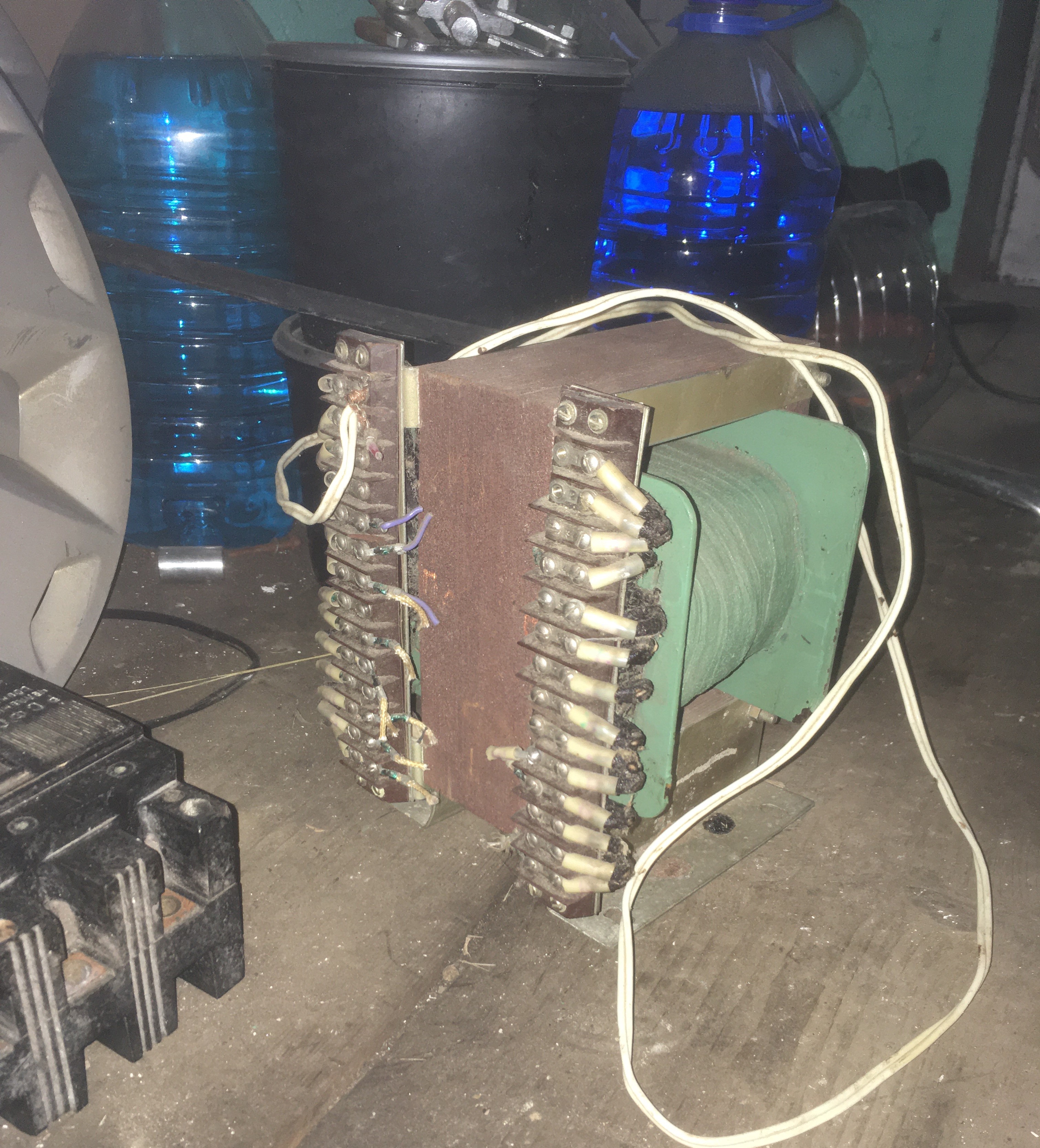

припёр вот такую фигню в гараж, сантиметров 25 в высоту.
интересно что это за транс и представляет ли он какую-то практическую ценность?
очень много отводов, может как универсальный блок питания покатит?
Вложения
2019-09-23 18.35.56.JPG
2019-09-23 18.35.46.JPG
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 30 сен 2019, 12:39

Если опознавательных знаков нет, то смотрите провода, которые максимально глубже уходят в сердечник и меряйте сопротивление обмотки, обычно, если это от БП трас, то она (обмотка) должна быть самой высокоомной.
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 05 окт 2019, 00:33

Ещё один дурацкий вопрос
где намутить исходники от QNX желательно 6.5
в частности его вебсервера, slinger
есть один небольшой вопросик, но те кто знал ответ щас уже на пенсии а исходники давным давно канули в лету...
вроде как раньше они были открыты, до определённого момента.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17810
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 21 окт 2019, 00:40

чота мой робопылесос стар стал
я ему уже второй комплект лития поставил, а он взял да и захрустел редуктором правым.
пока ездит, но видимо скоро сдохнет.

всё облизываюсь на Clever&Clean Aqua-Series 03
магнитный порожек, без щётки, расписание по дням и даже некое подобие навигации

Добавлено спустя 5 минут 36 секунд:

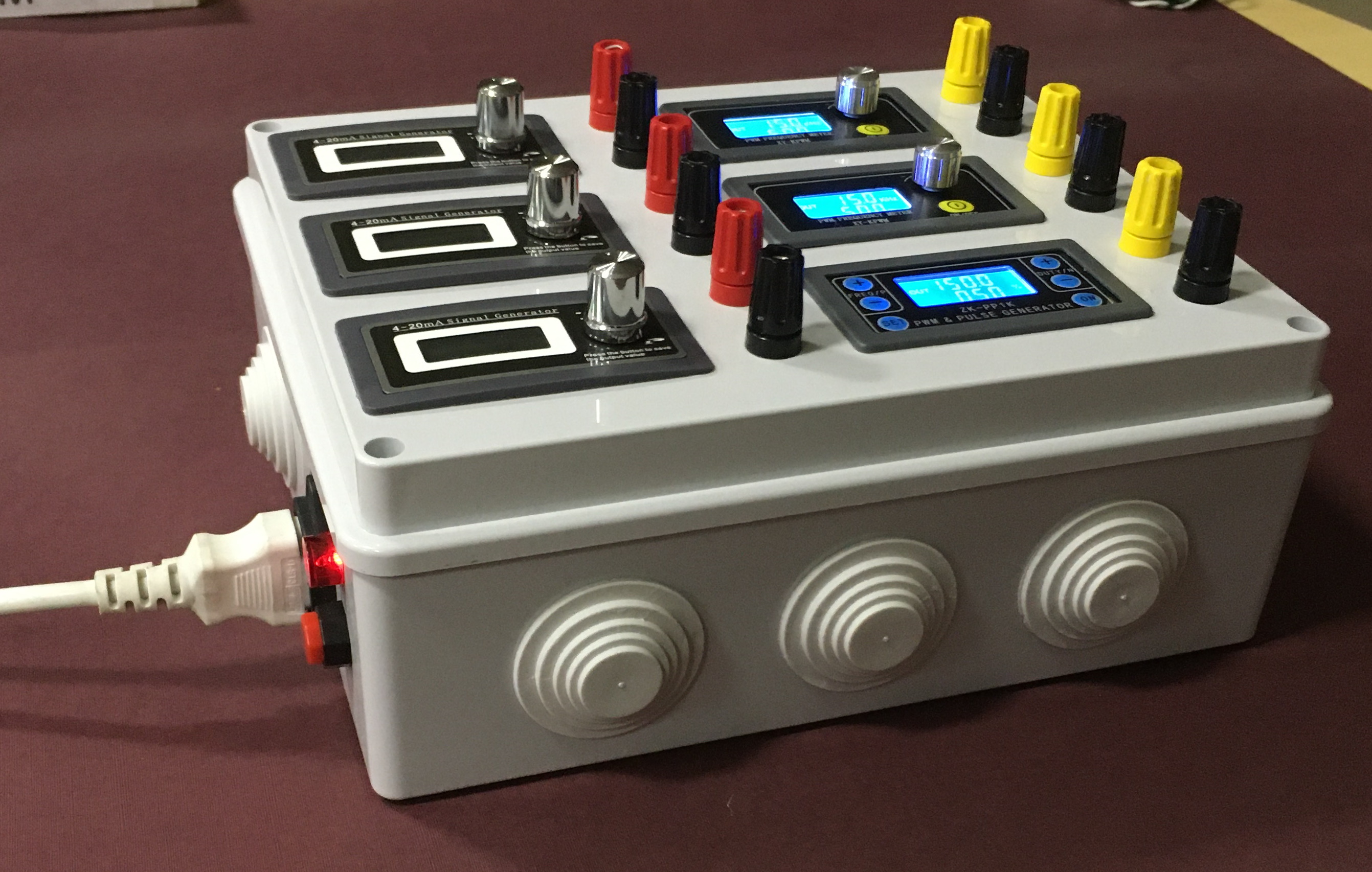

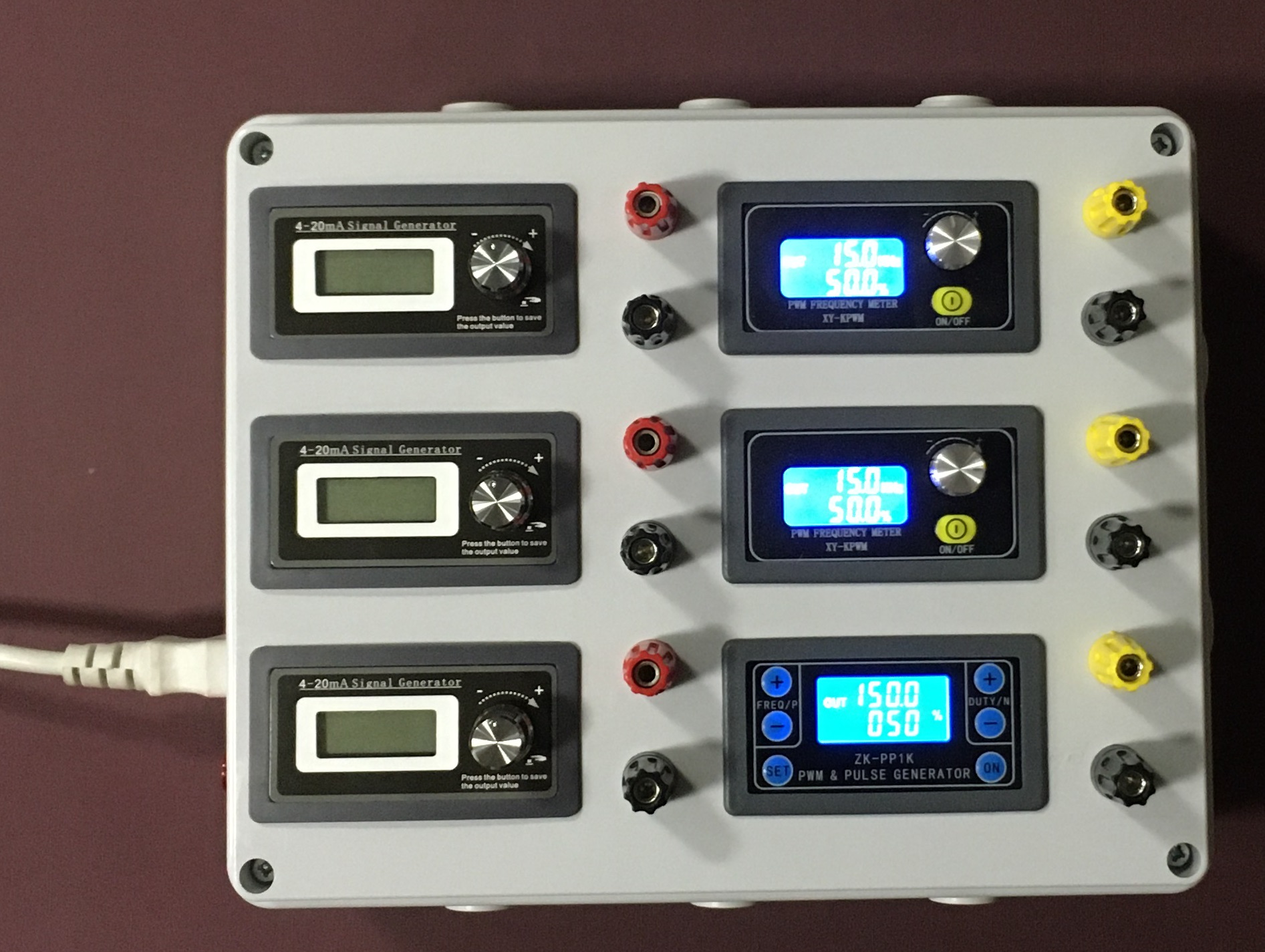

доделал генератор на работе :)
