Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 07 сен 2016, 14:58

Видимо китайцы опять напортачили, мне вообще с ними не везёт, уже две зарядки пришли и не одна не работает (перавя тупо не подавала признаков, вторая тупо кипятилась).

И есть у меня фирменное всё (телефон+их зарядка), всё работает без проблем. Всё теплое при заряде, сильно греться (в разумных пределах) начинает смарт, если только в процессе заряда начать что-то ресурсоёмкое работать.
Я глядя на это всё, плюнул и купил запчасть от телефона, чисто зарядный модуль (катушка+контроллер+там же удобно липучка сделана), но это запчасть, там выходит не 5В, а 7 и разъём обычные контакты на плате, вот оно работает нормально с фирменной зарядкой.
В общем китайцы экономят на всём и толком не разбираясь в схемотехнике клепают весьма не тривиальные вещи, а потом естественно всё это коряво "работает".
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 07 сен 2016, 16:43

я тоже пробовал с родным приёмником, купил заднюю панель от какогото телефона с встроенной приёмной схемой, но в процессе отковыривания схемы там что-то сломалось)) очень качественно было приделано.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 13 сен 2016, 21:01

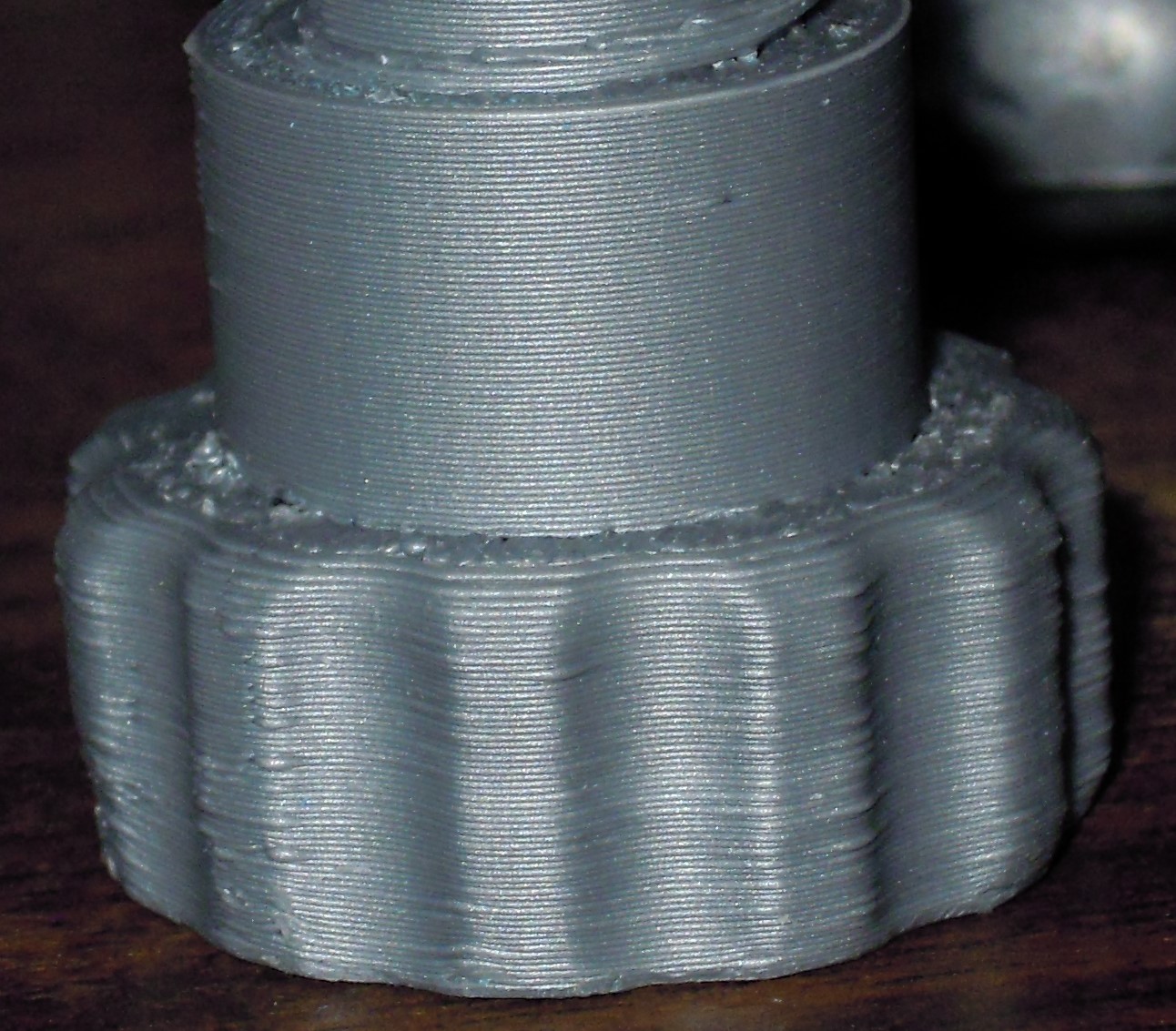

есть идеи в чём косяк?

цилиндрическая часть модели - идеально
ребристая часть - говно.
какие-то странные выступы на углах. такое ощущение что в некоторых углах сопло внезапно вылетело за периметр.
и получилась нависающая плюха

Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 14 сен 2016, 20:43

блин, вот всё с диодами в обмотках хорошо, шаговик шагает очень плавно.
но греются собаки сильно, пальцы обжигают.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение setar » 14 сен 2016, 22:44

а можно подробнее про диоды в обмотках ?
а то вроде несколько страниц назад отмотал и не увидел ничего
Аватара пользователя
setar
Site Admin

Сообщения: 10673
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 14 сен 2016, 23:42

это к вопросу который всплывал несколько раз и про статью http://cabristor.blogspot.ru/2015/02/dr ... steps.html
проблема в том что ШД фигово отрабатывает микрошаги и проблема в драйвере.

проблема идёт от задержки в измерении, в некоторых микрошагах драйвер не может выдать малый ток в обмотку посредством ШИМа.
in mixed decay mode, the driver cannot do any voltage lower than 12% of the supply voltage. So the small currents needed for the microstepping will not be possible.

я этот эффект наблюдал в экструдере, видно было на глаз как вал двигался неравномерно хотя сопло ехало по прямой.

на ШД в осях у принтера отличного от дельты вероятно эффект сложно будет заметить, если например 160 шагов на мм, то залипание на 4 шага даст 0.01мм погрешности, это несущественно.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 18 сен 2016, 23:55

щас словил пробку 2 раза подряд, стал разбираться в чём дело
оказалось боуден из фитинга выскальзывает, зубчики фитинга его конечно держат, но ретракт делает своё дело
боуден на пару см выполз наружу и видны следы от зубов фитинга и стружка.
в результате боуден поднялся слишком высоко и пластик забил всё пространство и закупоривался там.

заодно узнал что барьер с блоком и соплом ослабли в радиаторе и слегка болтались, возможно из за этого был дефект печати.
надо пожалуй сделать контрящий винт в радиаторе для барьера.

поставил сопло 0.2
буду пытаться печатать им.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 20 сен 2016, 15:35

экструдер тянет так что пруток рвётся, но с соплом 0.2 и слоем 0.2 не получается выше 100 мм\с печатать.
пруток сплющивается, накручивается, срезается но не лезет из сопла.

хотэнд правильный, с боуденом до самого сопла.
я конечно понимаю что чем тоньше дырочка тем хуже идёт, но блин хочется же как-то побыстрее...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 20 сен 2016, 15:42

Ну тут физика вроде простая, хочешь быстрее - большей температурой разогреваешь, но сколько выдержит конструкция экструдера и материал печати.)
Или печатать очень тонким слоем, мазать.)
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 21 сен 2016, 04:57

блин
где-то засада появилась
минут через 30 печати стал затыкаться хотенд, пластик перестаёт лезть
останавливаю, запускаю заново, печатает опять минут 30 и потом опять затык.

если бы у меня принтер был для дела, а не для развлечения, я бы был разочарован технологией))

Добавлено спустя 3 часа 43 секунды:
нет
не выходит соплом 0.2. всё как-то косячно.
вернусь на 0.3 сопло.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 21 сен 2016, 12:03

может экструдер (нагреватель) не справляется?
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 23 сен 2016, 02:44

шла саша по шоссе...
и купила сканер 98 года выпуска за 100 р.
внутре оптический блок из зеркал, объектива и оптической линейки в DIP, ездит туда сюда. забавная штукень
вал как ни странно оказался 8 мм, а ремень GT2 узкий))

зачем?
не знаю, мотор положу в коробочку с моторами, вал на полочку с валами, ремень в коробочку с ремнями, стекло засуну за шкаф, к другим стёклам от сканеров...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Angel71 » 23 сен 2016, 03:40

а матрицу в коробочку к матричам, вдруг когда захочется сделать дальномер, спектрометр или еще чего?
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 23 сен 2016, 05:12

на матрице ничего не написано, название скорей всего на днище и надо выпаивать чтоб прочитать, да и наврятли даташит найдётся :(
так что толку от неё нуль.
а так вобще готовая система для дальномера, там и линза с креплением, и зеркало для удобства.
пикселей там дофигищи, точность могла бы быть приличная =)

вот почти точно такая

<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17809
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 23 сен 2016, 14:02

внешне они все одинаковые, разница в: аналоговая или цифровая
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
