Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 29 авг 2016, 23:15

пропуск на фотке выше был на 1.05 Vref.

Добавлено спустя 1 минуту 57 секунд:
ilalexey писал(а):Линейные подшытники в системе есть?
Если есть, направление сдвига с ними логично согласуется?
Может шарик выпал?
Смазывал давно?
После исправления шпулек(зубчатых шкивов) Ремни старые оставил?
Ремни хоть раз наскакивали на боковину?

1. есть рельсы
2. не понял
3. да, выпал, один, не помню в какой каретке из трёх
4. пол кило назад
5. да старые
6. конечно, и наскакивали и тёрлись и друг за друга цеплялись, пока не наладил всё как положено))

Добавлено спустя 6 минут 31 секунду:
судя по безмену прикреплённому к хотэнду, каретка на оси развивает тягу около 6 кг, на 6 кг происходит срыв шагов.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17865
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 29 авг 2016, 23:37

2. Т.е. если подумав/прикинув, учитывая направление движения предположительно сбойной каретки, если бы она залипала, направление сбивки слоёв соответствует?
---
Треть(грубо говоря) "сбойников" присутствует. Есть над чем подумать.
В моей системе работает всё чётко, но после простоя одна ось при старте стормозила. Не заряженное ружьё раз в год стреляет однако.
---
Если ремни почёсаны по бокам(хоть пол зуба), вполне может проявится однажды. Тем более когда корпус из фанеры и весь играет.

Добавлено спустя 11 минут 47 секунд:
Принтер где стоит, в хате? Перекрытия бетон или дерево? Если дерево(хотя не обязательно, с бетоном тоже бывает), при ходьбе шкафы трясутся?
:)
Аватара пользователя
ilalexey

Сообщения: 3100
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 30 авг 2016, 00:34

у меня Н-бот, для него самое сложное это диагональные движения, когда работает тока один мотор из двух.
первый сдвиг слоёв по диагонали, в момент движения каретки +X -Y, второй был в момент движения +X +Y
тоесть сбойнули по очереди оба шаговика. между двумя сбоями всего 4 слоя легло.

перекрытия бетон, постелен линолеум, на линолеуме резиновый коврик для обуви, на коврике квадратный обрезок кухонной 4 см столешницы из мдф, а уже на столешнице сверху стоит принтер, принтер зафиксирован на столешнице уголками.
столешница весит как пол принтера.

шкафы не трясутся.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17865
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 30 авг 2016, 01:25

Myp писал(а):у меня Н-бот, для него самое сложное это диагональные движения, когда работает тока один мотор из двух.
первый сдвиг слоёв по диагонали, в момент движения каретки +X -Y, второй был в момент движения +X +Y
тоесть сбойнули по очереди оба шаговика. между двумя сбоями всего 4 слоя легло.

Хм.. так всёже направляющие чтоли? Хотя может ещё ворсинка периодически влезать между шкивом и ремнем. Очень дохрена переменных.
Myp писал(а):перекрытия бетон, постелен линолеум, на линолеуме резиновый коврик для обуви, на коврике квадратный обрезок кухонной 4 см столешницы из мдф, а уже на столешнице сверху стоит принтер, принтер зафиксирован на столешнице уголками.
столешница весит как пол принтера.
шкафы не трясутся.

Описание супер. :) Не похоже на влияние извне. Перечисление экстерьера принтера напомнило это:
Аватара пользователя
ilalexey

Сообщения: 3100
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 30 авг 2016, 01:29

ilalexey писал(а):Хм.. так всёже направляющие чтоли?

не, просто такие драйвера, шляпные)))
с DRV то работало и не кашляло, на скоростях более высоких и ускорениях более резких.

зато тихо
и когда пропускает шаг то пропускает тоже тихо =) без лишнего стука
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17865
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 30 авг 2016, 01:33

Myp писал(а):с DRV то работало и не кашляло

Ну, не знаю, ровной попки так и не увидел :) (правда не знаю, на каких дровах она росла)
Аватара пользователя
ilalexey

Сообщения: 3100
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 30 авг 2016, 02:05

Мур, ну понятно что надо ток капитально задирать, относительно стандартных драйверов. Но тут ты начнешь ходить по след. граблям - перегрев двигателей, пропуск шагов по перегреву драйверов. И надо городить качественное охлаждение всего...
Аватара пользователя
Dmitry__

Сообщения: 7994
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 30 авг 2016, 14:57

мои двигатели крайне проблематично перегреть =)

ну а тринамики можно вынести наружу на шлейфе и поставить на нормальный радиатор.
просто когда оно всё в коробочке спрятано, симпатичней выглядит))

Добавлено спустя 2 часа 41 минуту 14 секунд:
всё
в одном драйвере кончился волшебный дым :(
вынул/вставил не выключая питания, микруха взорвалась.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17865
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MEG » 30 авг 2016, 15:04

Изнасиловал до смерти!
MEG

Сообщения: 331
Зарегистрирован: 02 июн 2016, 18:20

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Eruman » 30 авг 2016, 15:19

мир праху яё
Соединяй и здравствуй.
Аватара пользователя
Eruman

Сообщения: 897
Зарегистрирован: 12 авг 2010, 15:10
Откуда: Астраханская обл.

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 30 авг 2016, 16:46

Dmitry__ писал(а): Всякие свисты от A4988 не интересуют, это легко убирается дросселями и подгоном режима работы простых драйверов.

давай колись чё сделать чтоб с drv8825 обмотки не выли? ну или с A4988, у меня оба варианта есть.
при токе примерно от половины и выше обмотки воют и чем выше ток тем сильнее вой стоит.
экструдер на drv8825 как полицейская машина виувиувиувиу делает когда медленно вращается.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17865
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 30 авг 2016, 18:53

Myp писал(а):давай колись чё сделать чтоб с drv8825 обмотки не выли? ну или с A4988, у меня оба варианта есть.
при токе примерно от половины и выше обмотки воют и чем выше ток тем сильнее вой стоит.

Надо различать виувиувиувиу от бззззззбзззззпсссссссззззз :)
Если виу - это стандартный звук от повышенного тока для данной скорости, то никак. Надо выставить 1/32 для drv8825 и настроить минимально нужный ток. Если шаговик поет, то это несовместимость по индуктивности, для drv8825 есть режим "Decay mode", для простых драйверов - игра с дросселями.

Добавлено спустя 4 минуты 27 секунд:
Читал через предложение по одному слову. Но может оно:
https://groups.google.com/forum/#!msg/deltabot/2DKGo3YOrus/uqtL_jbUl8wJ
Аватара пользователя
Dmitry__

Сообщения: 7994
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 01 сен 2016, 23:01

про диоды интересно
в другом месте я читал что диоды помогают повысить точность, мол значения микрошага которые совсем рядом с геометрическим шагом смазываются из за того что драйвер не может регулировать околонулевые напряжения.

а кто как борется с прилипанием мелких деталек на массивное основание модели?

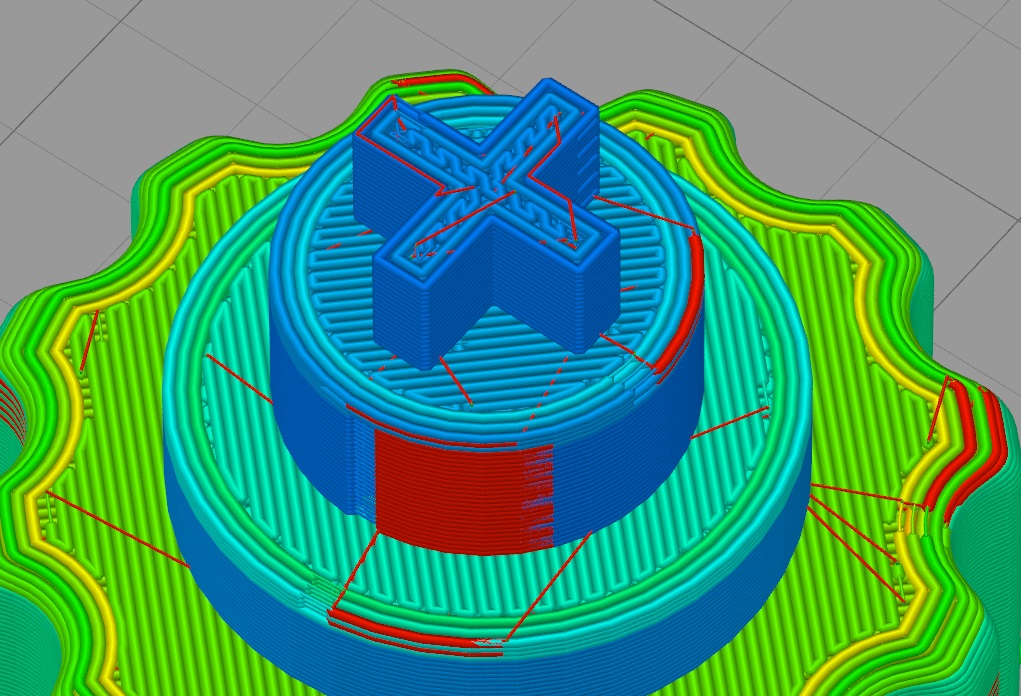

вот например крестик на торце винта
вот этот крестик отваливается от тела винта вобще в лёгкую.

по идее бы первый слой крестика должен ложиться мееееееедленно, чтоб он успел спаяться с основной моделью.

но в реале фиг там :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17865
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 02 сен 2016, 13:59

у китайцев появился тринамик в варианте Anycubic TMC2100
на вид слегка другой, пады под перемычки боле крупные
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17865
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 07 сен 2016, 13:59

купил беспроводную зарядку Qi и к ней антенну нашлёпку на корпус телефона.

что-то фигня полная, зарядка идёт конечно, но сильно нагревается и телефон, и сама зарядка
плата в зарядке аж горяченная. и аккумулятор в телефоне поджаривается.

в зарядке катушка приделана к ферритовой пластинке круглой, видимо для улучшения поля.
