Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 07 июл 2016, 23:53

а ими можно коммутировать насос на 220 в?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 08 июл 2016, 00:14

Вообще ставят, но советовать не буду, ибо 220 вольт. Там вопрос не в токах/переменке, а в изоляции катушки от контактов. Если будешь ставить, то инспектируй качество релюх, лучше брать импортные качественные...
Аватара пользователя
Dmitry__

Сообщения: 7154
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение elmot » 08 июл 2016, 12:06

а я бы твердотелку поставил... не верю я мех. реле...
http://www.chipdip.ru/product/hhg1-1-032f-38-80a/
Аватара пользователя
elmot

Сообщения: 5675
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 08 июл 2016, 13:07

у меня там переменка 24в, вот тока что сделал трансформатор на рейку))
что накладывает некоторые ограничения на твердотелки
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MEG » 11 июл 2016, 18:21

Myp писал(а):бгг
заменил транзистор
результат тот же, на входе 12 на выходе 9
вот куда девается 3 вольта? транзистор холодный

ЗЫ
там и так стоял нормальный транзистор, с логическими уровнями, просто так впаян был что маркировку не видно было.


самое главное не померяно, а на затвор ему сколько приходит? Ну и 3 вольта * на потребляемый ток получится вообще не мало, где тепло?
MEG

Сообщения: 330
Зарегистрирован: 02 июн 2016, 18:20

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 11 июл 2016, 20:32

на затворе 3.1-3.8 показания мультиметра скачут.
что странно, вроде бы при нагреве там шима не должно быть...
и на кровати тоже напряжение скачет

убрал вентилятор - транзюк сразу разогрелся)))

так-то меня скорость разогрева устраивает, 5 минут до 140, я на столе немножко дорожки замкнул уменьшил сопротивление 8)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MEG » 11 июл 2016, 22:41

3.1 это ведь ШИМ, да? и тогда понятно почему на выходе 9. А если это не ШИМ то не каждый транзюк такое нормально переносит, особенно китайский!
MEG

Сообщения: 330
Зарегистрирован: 02 июн 2016, 18:20

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 11 июл 2016, 22:58

если там шим, то странно, почему совершенно холодный стол греется шимом, вместо того чтобы греться на полную мощность?
когда стол прогрелся то я чётко вижу скачки питания секундные, просадка напряжения на БП идёт конгда стол включается.

теоретически в прошивке может быть ограничение на максимальный уровень шима, прошивку я нашёл уже готовую на просторах инета.

Добавлено спустя 51 секунду:

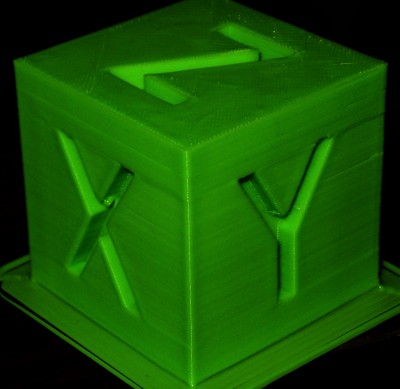

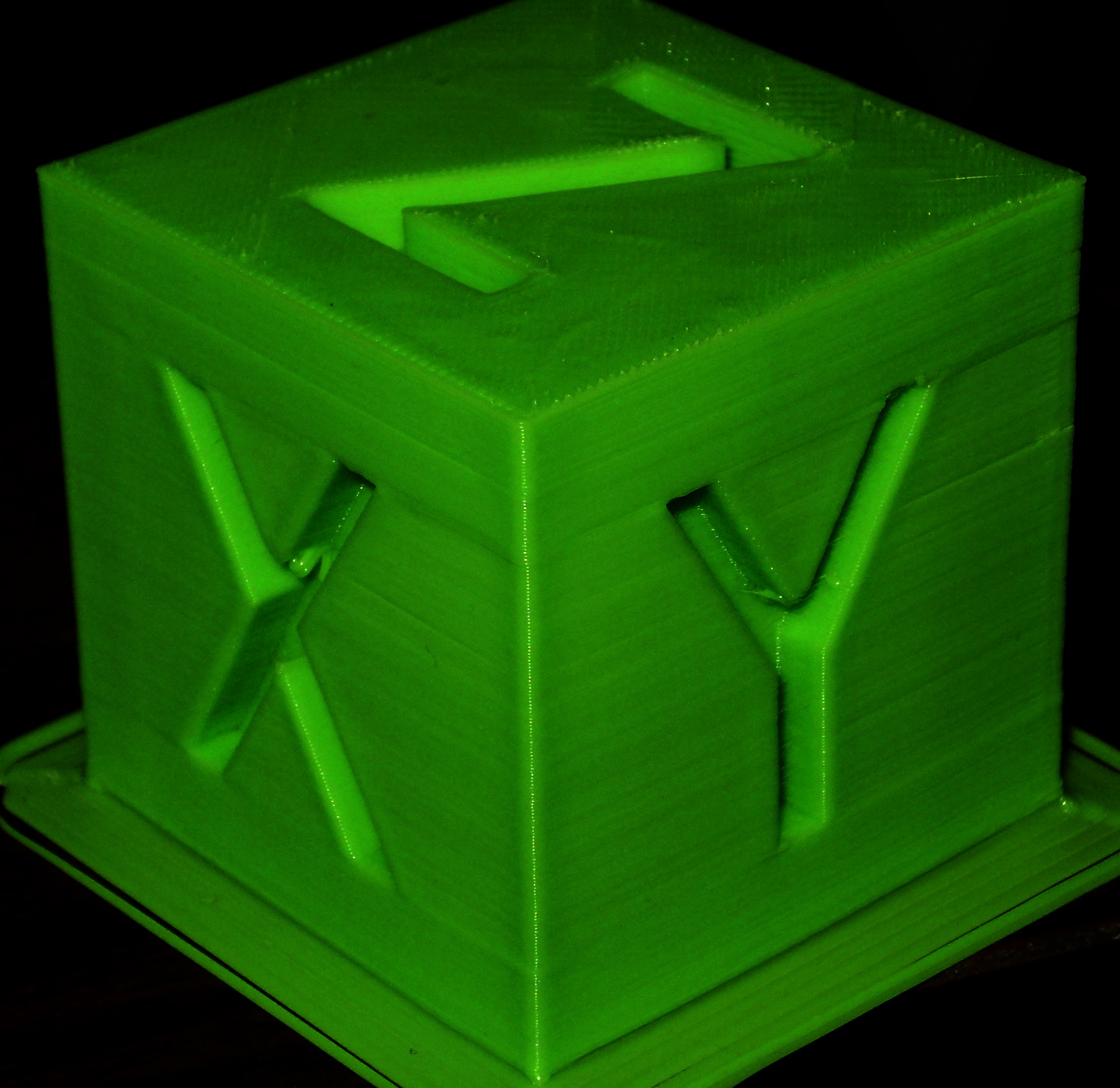

во
супер пупер качество печати на скорости 50 мм/с
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MEG » 11 июл 2016, 23:02

вроде на марлина я где-то читал что есть верхний уровень шимистости и он задаётся в прошивке и не обязан быть 255. но где читал и марлин ли это уже не скажу.
MEG

Сообщения: 330
Зарегистрирован: 02 июн 2016, 18:20

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 13 июл 2016, 08:44

подключил к TB6560 мотор nema 32, напряжение с блока питания 30 вольт (комповый БП после доработки)
блин, звук работы просто чудовищный.
мало того что он в положении покоя свистит мерзким свистом
во время работы хрустит как будто трактором стеклотару давят
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 15 июл 2016, 17:16

перепутал 2 провода на шаговике, мой доработанный блок на 30 вольт сдох.
всю ночь потратил на перепаивание другого.
получилось почему-то 34 вольта в минимуме. хотя вроде -12 + 12 должно быть 24.
и это я ещё драйвер не проверял, может ещё и драйвер сдох...

блок питания не стартует с платой драйвера
там кондёры суммарно на 10000 мкф стоят в плате драйвера, походу они дают конкретную просадку и БП уходит в защиту по КЗ.
походу надо делать плавный пуск драйвера, может попробовать термистор в цепь поставить?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 16 июл 2016, 22:16

косяки в принтере ZAV

1. Безумное количество разных винтов, есть даже винты с разницей в миллиметр, М3х15 и М3х16. чё-то около 15 разных вариантов винтов
Доходит до того что с одной стороны в детали паз под длинный винт, а с другой стороны под короткий.
Можно смело покупать 4 основных размера 16 20 30 мм, немножко винтов "впотай" и не париться, всё прекрасно соберётся.
Там где винт длиннее чем надо(на столе), он всё равно спокойно входит в фанеру и потом даже не видно что на самом деле он на 5 мм ушёл в "мясо", а где нужны совсем коротенькие (моторы и рельсы), там проще кусачками откусить винтик по размеру.
2. Инструкция по сборке от старой версии принтера, в новой версии изменился порядок сбора панелей.
Пришлось собрать, потом разобрать и заново собрать.
Всё бы ничего но я начал собирать на клей, для надёжности, пришлось повозиться.
3. Отсеки для шаговиков сделаны впритык в размер шаговика, у меня шаговики с разъёмчиками и они тупо не влазят, придётся вырезать отверстия под разъёмы в раме принтера.
4. Отверстия в алюминевом профиге который держит рельс криво сделаны.
после сборки перекос одной каретки примерно на 3 мм, вместо квадрата - ромб, пока фиг знает как исправить.
5. Отсутствует конструкция натяжки ремня, а паразитные ролики с подшипниками мало того что крепятся консольно, что само по себе не очень, так ещё и подняты через пластиковую бобышку, просто винтами М3 вкрученными в голую фанеру, при натяжении видно как винт на которых они закреплены гнётся.
В принципе если ослабить крепление моторов, натянуть ремень руками и закрепить стяжкой, то закрутив крепление моторов обратно они возвращаются на место и натягивают ремень, но это вариант одноразовый и потом уже не натянешь не укоротив ремень.
надо будет приколхозить лампку с подшипником которая бы отттягивала ремень вбок.

Добавлено спустя 1 час 54 минуты 33 секунды:
вот что происходит если натягивать ремень



то есть хорошенько натянуть невозможно.

Добавлено спустя 7 минут 13 секунд:
вот так выглядит перекос из за того что отверстия криво просверлены.
каретка с другой стороны уже упёрлась в корпус, а эта ещё нет.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MEG » 17 июл 2016, 01:09

а когда покупался корпус?
MEG

Сообщения: 330
Зарегистрирован: 02 июн 2016, 18:20

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 17 июл 2016, 01:48

2 июня заказал, получил в эту пятницу.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17209
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MEG » 17 июл 2016, 02:25

якобы с тех пор проведены работы по улучшению.
