Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 25 июл 2016, 12:53

вот такой мосфет http://www.st.com/content/ccc/resource/ ... 002311.pdf
Rds при 10 вольтах указано, при работе прилично греется.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 25 июл 2016, 17:51

ясно, на стекле -20 градусов относительно термистора =) 110 это 90 в реале.
щас калибрую термистор по показаниям термопары на стекле.

как оказалось, стеклянная зеркальная плитка 20х20 стоит 136 рублей, это дешевле чем банальный стеклорез...
пришлось купить готовую плитку :(

я тут протупил знатно, хотел сделать крутой термистор для хотэнда, купил смд резюк, думаю щас припаяю провода, сныкаю глубоко в нагревателе и будет супер
и тока потом уже понял, то что я припаяю, при 240 градусах уже отпаяется :lol:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение esisl » 25 июл 2016, 18:13

Скрутка - наше фффсё! :D

Я обычно скрутку зажимаю кусочком медной фольги, если требуется особая надёжность (возможны механические нагрузки) то медной трубки.
esisl

Сообщения: 911
Зарегистрирован: 23 июл 2012, 15:24

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 26 июл 2016, 23:49

идиот :(
взял мосфет, припаял на плату.
включаю - не работает, мосфет звонится как пробитый.
пригляделся - название странное, оказалось это не мосфет, а диодная сборка шотки, на столе лежали рядом, на автомате взял не из той кучки.

Добавлено спустя 2 часа 48 минут 33 секунды:
хехехе
нашёл в интернете таблицу циферок для термистора хотэнда
можно не париться с оцифровкой всего диапазона а сразу сделать табличку

в магазине продавался как 5%, а в интернете судя по маркировке это 1%
странно..
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 27 июл 2016, 03:21

Ой, у МУРочки сегодня день варенья, ну поздравляю :beer: , будь всегда таким веселым и злым к глупым обитателям робофорума :)
Аватара пользователя
Dmitry__

Сообщения: 6998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 27 июл 2016, 15:48

Ой, спасибо)

Добавлено спустя 2 часа 40 минут 52 секунды:
блин, не совпадает таблица термистора
внизу Ок а вверху кривая
после 200 идёт сильное завышение, 240 по таблице - 200 в реале.

хотэнд придётся тоже калибровать, но блин репитер хост глючит, а так удобно, смотреть значение ацп и реальную температуру.

Добавлено спустя 36 минут 44 секунды:
всё приехали
треснула прижимная скоба на экструдере
давно хотел сделать экструдер прозапас, надо было сделать
теперь буду клеить суперклеем и пытаться распечатать по новой
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 29 июл 2016, 18:37

вот как-то так :D


100 мм/с на 12 вольтах моторы холодные
а вот экструдер собака горячий и изредка постукивает.
не смог найти барьер правильный, с боуденом насквозь, точно помню что был, на в бардаке на столе не смог отыскать, заказал новый, буду пока что так мучаться.
пластик идёт очень туго.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 30 июл 2016, 01:34

вот блин неожиданность
на скорости в 100 мм оказывается без обдува никак, модель слишком быстро печатается и перегревается
а я привык потихоньку да без обдува))))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 30 июл 2016, 01:41

А если рядом с балдой повесить лепестки(паруса) - типа пассивного вентилятора? Чтобы от движения каретки сквозняк делал? А? Чем быстрей, тем больше дует(и не весит ничего).
Аватара пользователя
ilalexey

Сообщения: 2279
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 30 июл 2016, 23:03

не, лучше всётаки постоянным потоком от вентилятора.
нужно чтоб прям хорошо дуло.

что-то я погорячился со шпулей на 16 зубов.
особенно плохо то что она очень маленького радиуса и ремень её плохо огибает.
буду ждать когда приедет на 20
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 30 июл 2016, 23:34

Myp писал(а):особенно плохо

Т.е. ещё и другие плохие моменты есть? ..а то я себе накупил для дельты на 16 зубов жменю..
Аватара пользователя
ilalexey

Сообщения: 2279
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 31 июл 2016, 02:42

чем меньше шпуля, тем быстрее должен вращаться мотор чтобы получить нужную скорость.
быстрее вращается - противнее шумит.
с большой шпулей моторы будут крутиться на 20% медленнее.

с повышением скорости вращения падает момент, поэтому на мой взгляд лучше вращать мотор медленно, с большим моментом, но за счёт большой шпули получить нужную скорость
чем крутить моторы на грани срыва на максимальной скорости с мелкой шпулей.

200 шагов на мм или 160 шагов на мм, на качество печати это не повлияет.

я вот в экструдере не могу определиться что лучше
колёсико МК8 или МК7
с большим колёсиком слабее давит, зато максимальная скорость ретракта выше, а с мелким колёсиком давит лучше но и ретракт медленный получается.
для боудена очень важно быстрый ретракт.

для дельты кстати могут быть свои нюансы
там же идёт хитрая арифметика для каждого движения, могут всплыть какие-то неочевидные нюансы
хотя снижение числа шагов на мм упростит задачу для контроллера, ему на 20% медленнее надо будет выдавать импульсы.

Добавлено спустя 22 минуты 14 секунд:

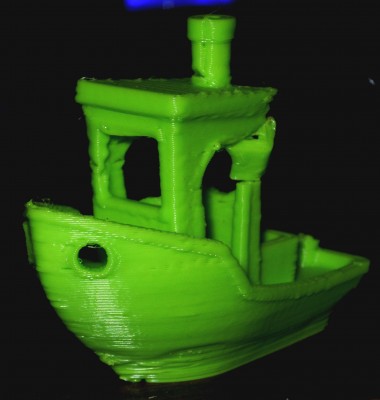

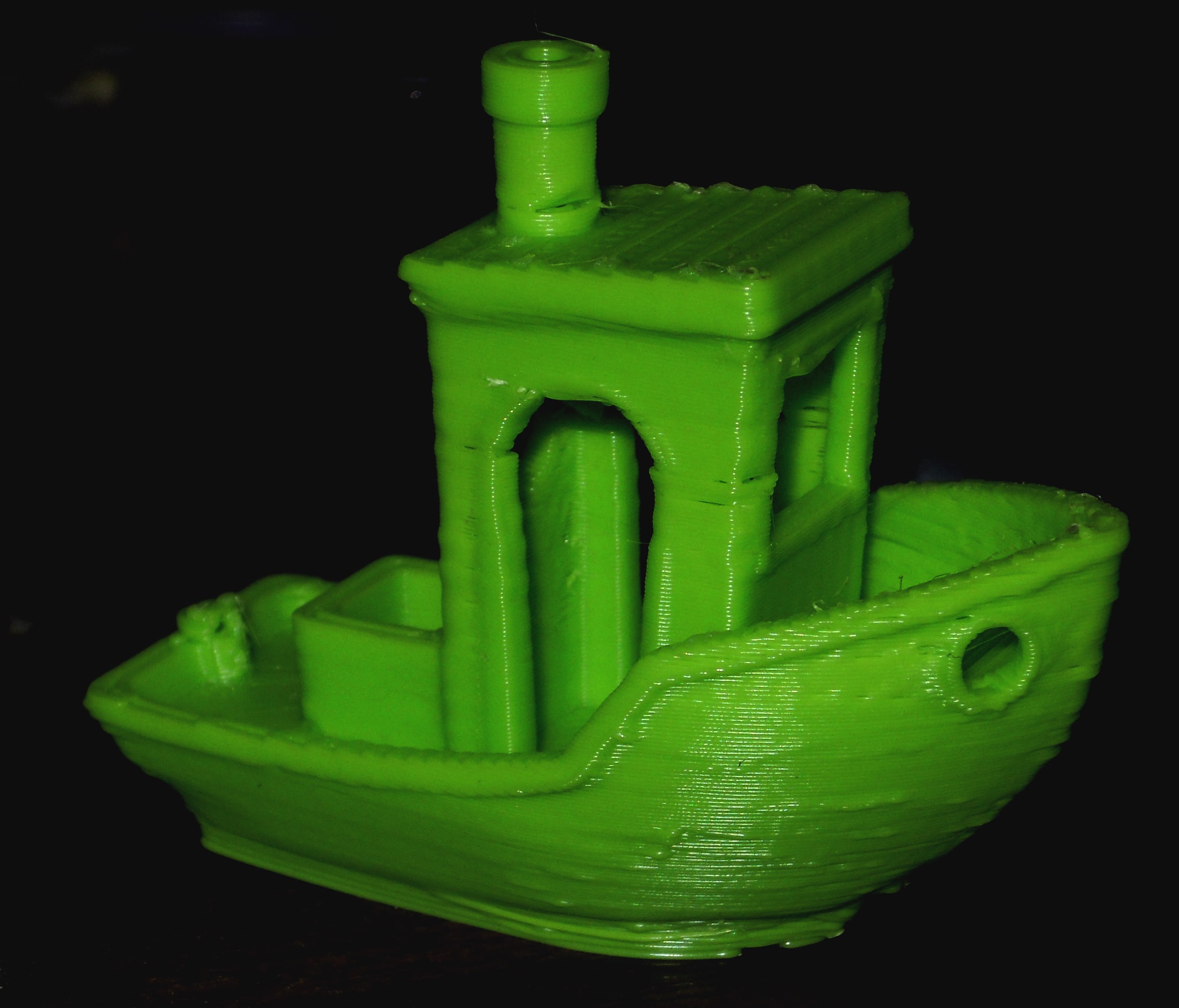

вот первая печать


в тему призываются телепаты для диагностики)))

Добавлено спустя 19 минут 56 секунд:



Добавлено спустя 1 минуту 2 секунды:

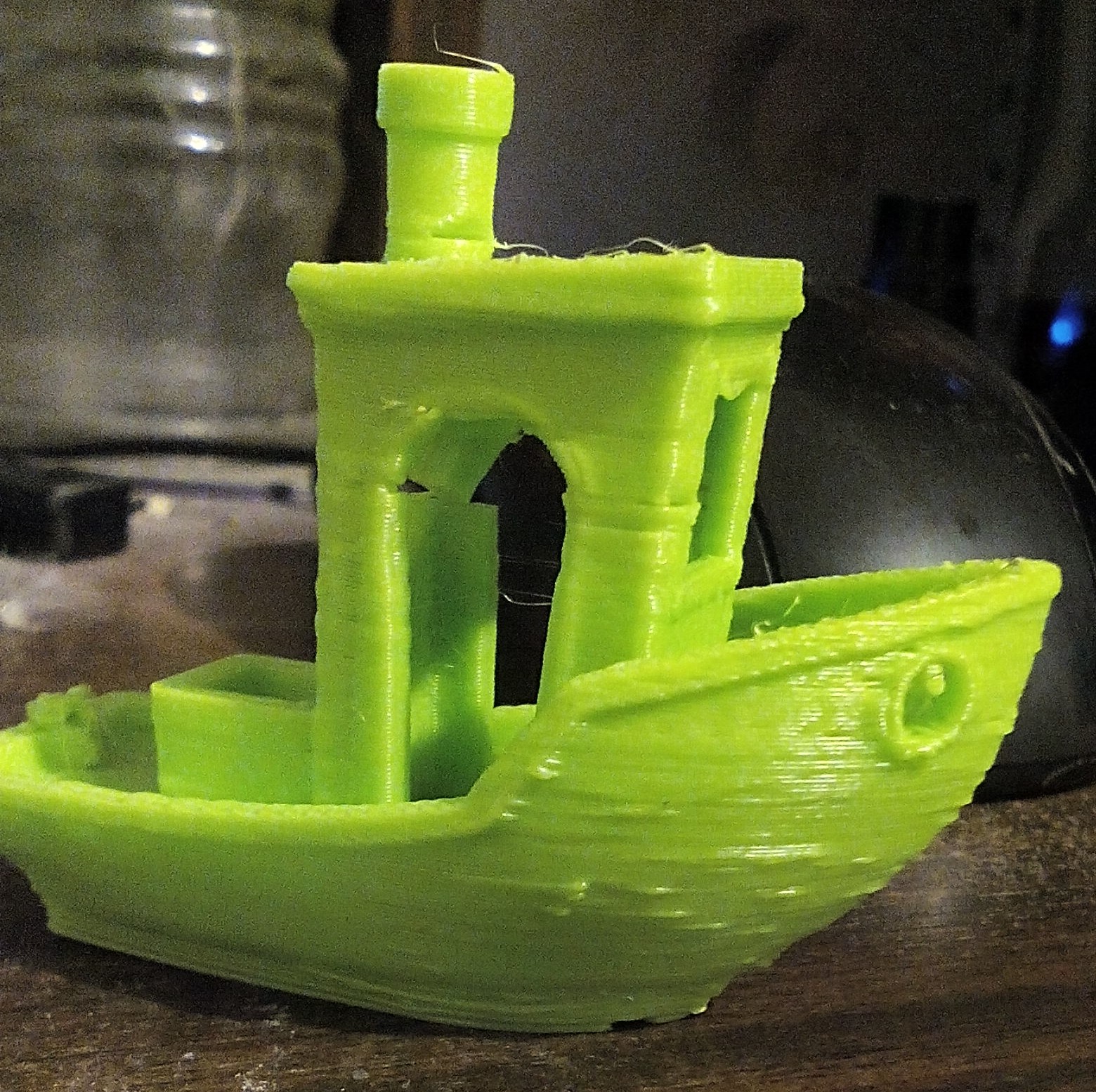

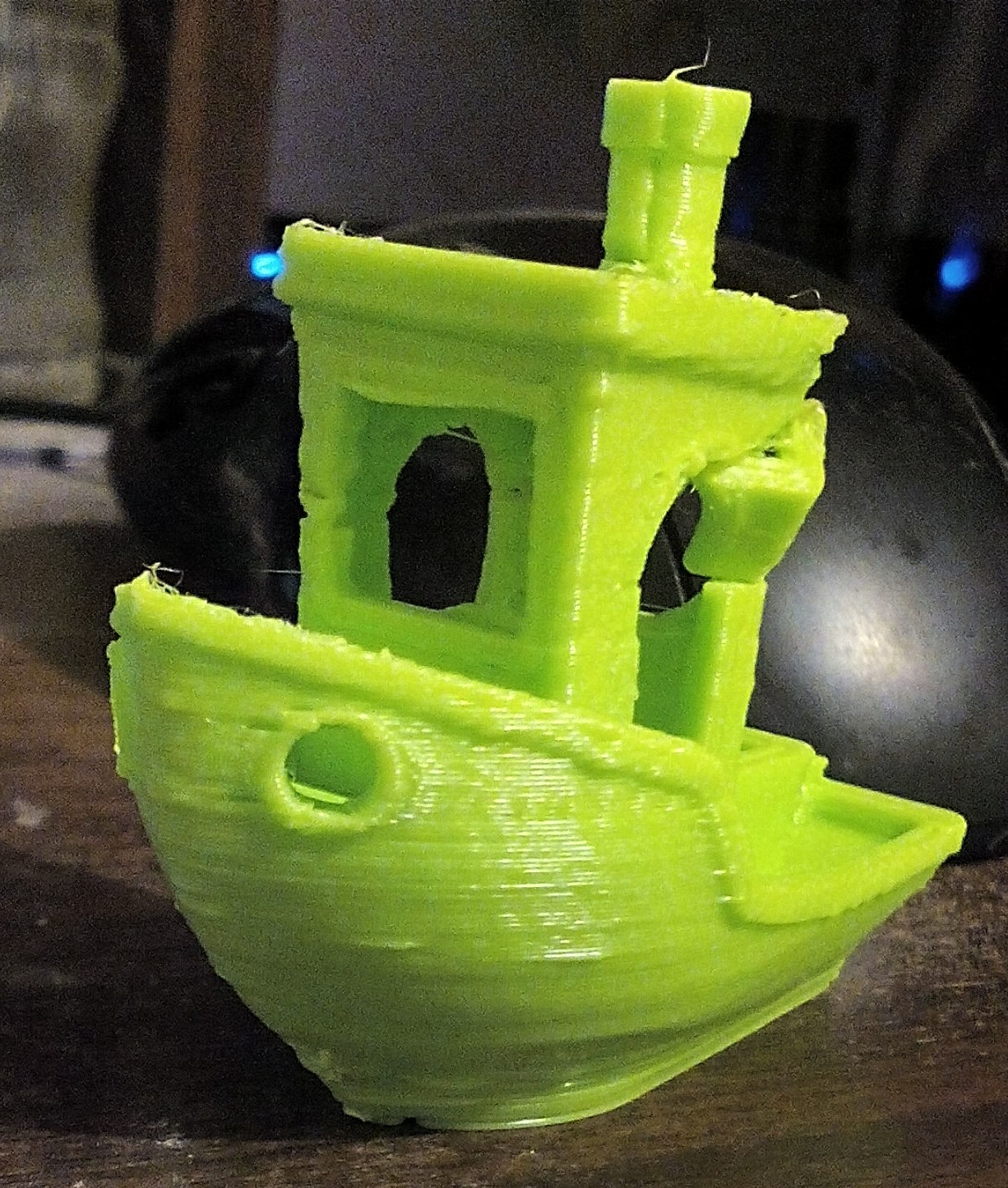

чота тапок совсем не хочет фоткать

Добавлено спустя 7 минут 25 секунд:



Добавлено спустя 1 минуту 32 секунды:

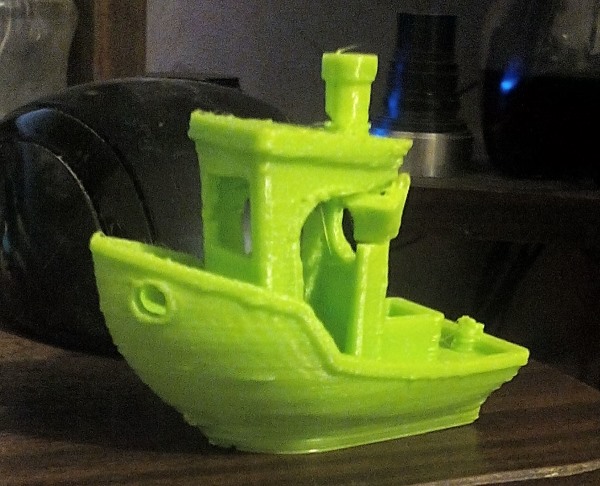

кажется как-то перегрето, или подача великовата
и по механике что-то всё грустно, слои как пьяны вразнобой идут.

Добавлено спустя 1 час 25 минут 5 секунд:
угробил нагревательный блок :(
сопло прикипело и при попытке выкрутить, шестигранная голова сопла отвернулась, а резьба осталась в блоке.
к счастью у меня есть другой, но сопло осталось только 0.2
придётся осваивать его.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MEG » 31 июл 2016, 02:46

так а заранее посчитать и перевести зубья в микроны до покупки шпулей? :))

Движок 1,8¤, и судя по всему 1/32 микрошаг включен?

Если да, то при этом ошибка позиционирования (обычно у движков 1/10 шага), в три раза больше, чем выставленный микрошаг. Это не хорошо и не плохо, просто вот так...

я кстати купил и тех и других, и к ним ремень с металлокордом. который явно выдернет ролики из чахлой фанеры.
MEG

Сообщения: 330
Зарегистрирован: 02 июн 2016, 18:20

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 31 июл 2016, 16:43

я заказал пару паразитных роликов зубчатых, с подшипником под вал 5 мм aliexpress.com/item/3D-Printer-Accessory-Aluminum-Alloy-Pulley-20-Teeth-Idle-Pulley-With-Bearing-Timing-Gear-Bore-5MM/32657814688.html
там есть возможность закрепить его ось в двух местах, чтоб не вырвало.
штатное отверстие рассверлить до 5 мм, а в верхней крышке просверлить новое и насадить ролик на длинный болт М5.

я всётаки попробовал демпфер вот этот, заказал одну штучку. aliexpress.com/item/2016-3D-Printer-Accessories-DIY-Cartridge-decouple-Parts-Antivibration-Damper-For-Nema17-Stepper-Electric-Shock-Absorber/32546724916.html
в нашем случае они не годятся, когда натягиваешь ремень, мотор перекашивается и кроме того что не натянуть ремень нормально, ремень начинает сползать с наклонённой шпули и тереться об щёчку шпули.
хотя звук с ними ощутимо менее звонкий.

Добавлено спустя 31 минуту 27 секунд:
ЗЫ
можешь кстати пока что подумать над натяжителем ремня
штатно его там нет, есть моделька натяжителя но она достаточно слабая и щас у меня такая ситуация что зубчики GT2, за которые натяжитель тянул ремень, почти оторвались от корда. ещё немного и концы ремня будут плоские, тянуть будет незачто.

Добавлено спустя 1 час 22 минуты 1 секунду:
ну капец
попался бракованный нагревательный блок
отверстие под термистор просверлено слишком глубоко и попадает в отверстие под барьер
во время работы пластик давит наружу из под термистора
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17092
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение ilalexey » 31 июл 2016, 16:48

Выбор пал на 16 зубов т.к. рычаг меньше и в в дизайн моей конструкции 20 не влезет. Плюс ещё в некоторых положениях эффектора разрешение передвижения на определённых стойках чем больше, тем лучше.
Аватара пользователя
ilalexey

Сообщения: 2279
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
