Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Medtech » 26 июн 2016, 22:05

осталось взять в руки тестер и найти самое узкое место по падению напряжения. Ждём выводов :shock: .
Аватара пользователя
Medtech

Сообщения: 368
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 29 июн 2016, 13:57

сломал автомагнитолу :(
хотел заменить проходные конденсаторы после цап перед усилителем, там больно маленькие стояли, керамика мизерного размера и ёмкостью 0.5мф
басы сильно резали.
заменил их на 2мф - магнитола работает, звука нет, во всех 4х каналах.
и вот чёрт его знает в чём дело.

походу что-то замкнул...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 29 июн 2016, 23:43

непоняяятно

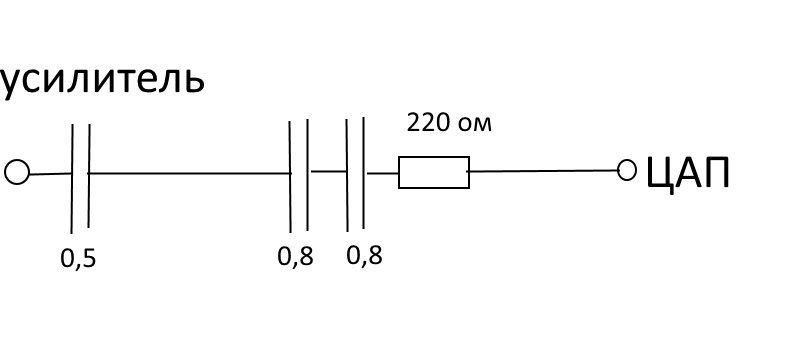

после ЦАПа стоит резистор 220 ом
после него 2 последовательных конденсатора вплотную по 0.8 мкф, и дальше, на входе в микру усилитель стоит ещё один конденсатор, ещё меньше.

это я уже тока после перепайки понял что толку от моих новых кондеров ноль, пока там в цепи остаётся кондёр на 0.5 мкф
это вот какой великий смысл скрыт в этой схеме?
конденсаторы строго последовательно, тоесть это не похоже на типичный ФНЧ, парочка керамики вплотную друг к другу и один совсем крошечный на некотором расстоянии.
может выбросить нафиг эту цепочку и влепить туда электролит на 10 мкф ?

микруха усилитель конечно чёрти какая, pure 5001h, в сети есть тока расположение ножек.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Medtech » 30 июн 2016, 00:07

Скорее всего там ещё куда что отходит, не зря же они последовательно стоят, надо попробовать вернуть всё в зад, если не заработает значит ещё что пожог, голова и ноги далеко друг от друга, много работы.
Аватара пользователя
Medtech

Сообщения: 368
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 30 июн 2016, 00:52

да я уж и тестером проверил, контакты кондёров никуда не звонятся, думал может где-то сныканы резисторы вч фильтра - фиг.
ну и сняв кондёры, видно что 2 штуки тупо стоят последовательно, общий пятачок меди контактный ни с чем не соединён.
рядом есть пятачки для впайки резистора на землю, но этот резистор вообще не запаян, так было с завода.
может это такой хитрый ход? типа на плате разведённой с фильтром не запаяли резюк и фильтра как будто нет.

отпаял всё, припаял заново, вроде нормуль, динамик накинутый на выход защипел.
завтра поставлю в машину проверю.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 30 июн 2016, 13:19

ваще всё зависит какой там ЦАП стоит, главное его не перегрузить и ваще он может быть токовый...хотя судя по твоей схеме - не похоже
Madf

Сообщения: 2715
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 01 июл 2016, 20:44

пока перепаивал сдох один резистор, видимо бракованный был
пришлось выбросить и остальные, вместо крошечных смд кондёров впаял обычные электролиты, хотел было заказать аудиофильских каких-то но лень ждать.
включил, вроде работает, потащу в машину.

цап там http://www.onsemi.ru.com/pub_link/Colla ... 2082-D.PDF
напаял вокруг него параллельно мелким смд кондёрам ещё керамики, для профилактики))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 01 июл 2016, 23:41

ну какой же это ЦАП :D целый кодер да ещё на арме
Madf

Сообщения: 2715
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 02 июл 2016, 20:53

Medtech писал(а):осталось взять в руки тестер и найти самое узкое место по падению напряжения. Ждём выводов :shock: .

на тразисторе теряется
на входе 12 на выходе 9

пожалуй надо заменить на что-то более интересное
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 03 июл 2016, 21:30

поставил мафон в машину
вроде стало получше бумкать, появились некие низкочастотные вибрации вместо кастрюльного стука.
что интересно, высокие частоты ощутимо выперли, пришлось эквалайзером их уменьшить а низкие наоборот пришлось прибавить.
но раньше низких вобще небыло, обрезалось где-то ниже 300 Гц, щас есть, хоть и слабенько.

магнитола греется адски, через 3 минуты на хорошей громкости радиатор такой горячий что не прикоснуться.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Medtech » 03 июл 2016, 22:06

зимой совсем сдохнет, когда печку включишь.
Аватара пользователя
Medtech

Сообщения: 368
Зарегистрирован: 20 апр 2015, 22:02
Откуда: Москва
Skype: sergelola
ФИО: Сергей

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 05 июл 2016, 14:57

не сдохнет, я ей кулер приколхожу на радиатор))

по кровати...
щас в наличии в чипдипе есть транзюк IRLZ44N
написано RDS(on) 0.035 Ω, при VGS = 4.0V, и ID = 21A „
вроде как отлично подходит для нагрева кровати, надо заехать купить парочку.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 06 июл 2016, 23:32

бгг
заменил транзистор
результат тот же, на входе 12 на выходе 9
вот куда девается 3 вольта? транзистор холодный

ЗЫ
там и так стоял нормальный транзистор, с логическими уровнями, просто так впаян был что маркировку не видно было.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 07 июл 2016, 23:40

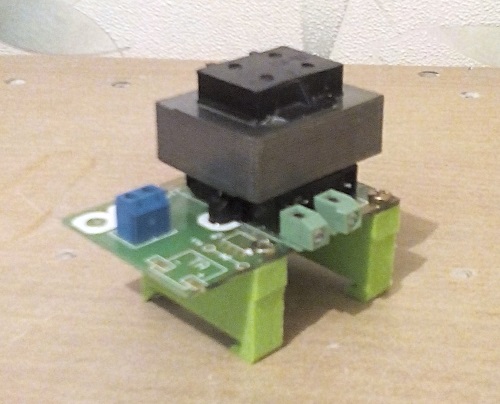

берём болгарку, берём старую ненужную плату с трансформатором
выпиливаем трансформатор нафиг
печатаем на 3д принтере ножки под дин рейку
сверлим в плате 4 отверстия под шурупчики
собираем всё вместе

вуаля, у нас есть трансформатор на дин рейку :)


потом несём это дело в гараж и подключаем датчик воды в баке и реле насоса)

трансформатор чтоб развязать от сети и чтоб низкое напряжение
влажная среда и всё такое

Добавлено спустя 1 минуту 24 секунды:
ЗЫ
трансформатор марки "Глюк"
ТП 121-Глюк 12
НПК январь 2005

реально, так прям и было написано на бумажке сбоку.

Добавлено спустя 23 минуты:
хорошо бы ещё и какое-то дешевое реле присобачить на дин рейку, но они все под пайку...
ато реле с колодкой на рейку почти 300 рублей стоит
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17210
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Dmitry__ » 07 июл 2016, 23:47

Myp писал(а):хорошо бы ещё и какое-то дешевое реле присобачить на дин рейку, но они все под пайку...

автореле с клодкой же?
https://yandex.ru/images/search?text=%D0%BA%D0%BE%D0%BB%D0%BE%D0%B4%D0%BA%D0%B0%20%D0%B0%D0%B2%D1%82%D0%BE%D1%80%D0%B5%D0%BB%D0%B5
