Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Scorpio » 01 мар 2016, 04:19

Во, блин, интересно. А в какой-нибудь еще теме есть 200 страниц!? Этож можно уже роман издать по путевым запискам :)
Аватара пользователя
Scorpio

Сообщения: 1695
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 01 мар 2016, 15:59

Angel71 писал(а):повышающих микр если не тысячи, то сотни точно и у каждой свои характеристики - какие-то вытянут 50, 100 и более вольт, какие-то нет
в китайском преобразователе микра контроллер питается от 9 вольт, от отдельного источника, а выходное напряжение регулируется в любых пределах, лишь бы диоды шотки его выдержали.

Angel71 писал(а):зачем два стаба?

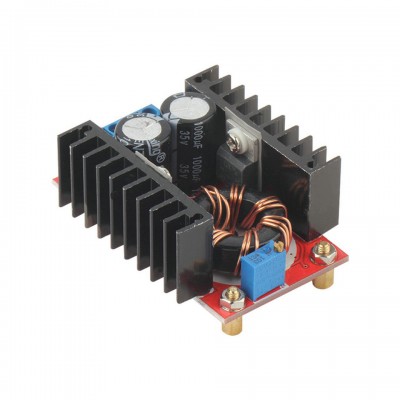

потому что один не тянет сразу с 12 до 55 вольт, то есть он тянет, но под нагрузкой напряжение просаживается сильно.
http://www.aliexpress.com/item/1pcs-150 ... 98998.html

ну и покупал я про запас их, благо дешевые)

Angel71 писал(а):как по мне, самое муторное не электроника, а охлаждение

обычный кулер с радиатором от компа прекрасно справляется.
компьютерный проц даёт от 60 и выше ватт тепла, если принять кпд диода в 60%, то радиатора от компа хватит на охлаждение 150 ваттного диода.

Angel71 писал(а): о птичках - светик штука токовая, для 100w очень часто это 3-3.5а, т.е. падает порядка 36вольт.

в моём диоде 10 рядов по 10 кристаллов, на 36 вольтах он жрёт жалкие 0.4 ампера и больше отказывается. вероятно китайцы очень сильно наврали с мощностью))))
на 55 вольтах уже веселее, 1.29 ампера жрёт

а в проекторе например питание диода 44 вольта, но он жрёт аж 4 ампера.
там видимо более правдивые ватты
там радиатор уже на тепловых трубках :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 17 мар 2016, 01:29

это был неправильный диод
щас взял другой, подал ему 32 вольта, он с радостью сожрал 1,2 ампера и моментально раскалился
всё как положено, без диких 55 вольт.

Добавлено спустя 9 минут 39 секунд:
приобрёл на барахолке антикварной уровнемер самописец с сигнализатором предельных уровней
55 года выпуска. сам ящик из сантиметрового литого люминя, какой-то московский завод. в гугле про прибор информации найти не удалось

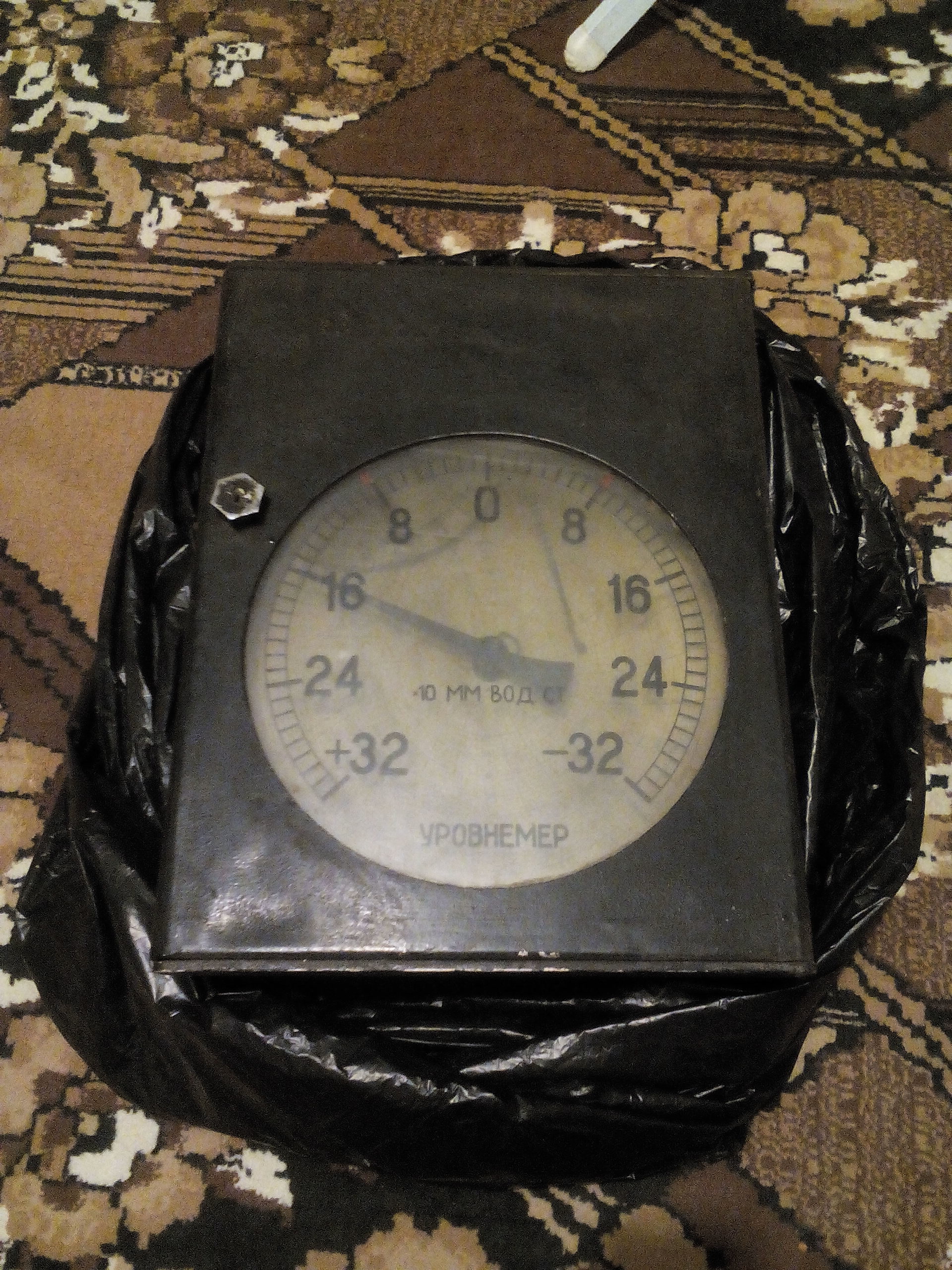

тяжеленный ящик с табло

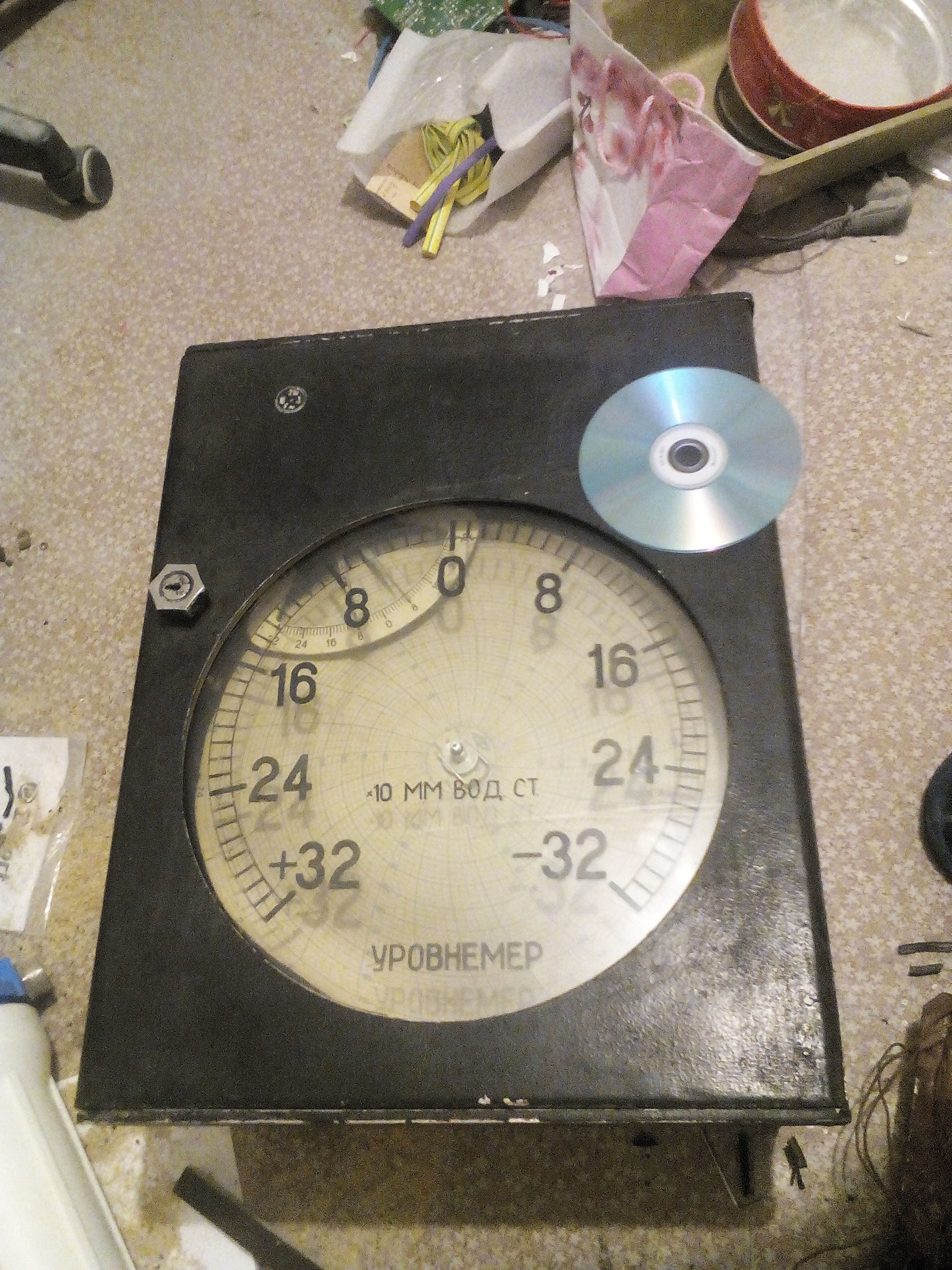

для масштаба с сидирумом

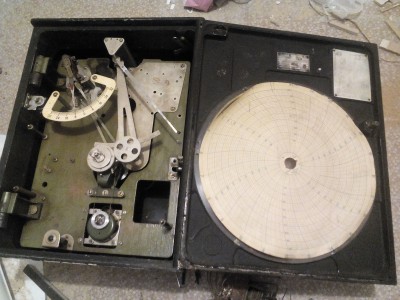

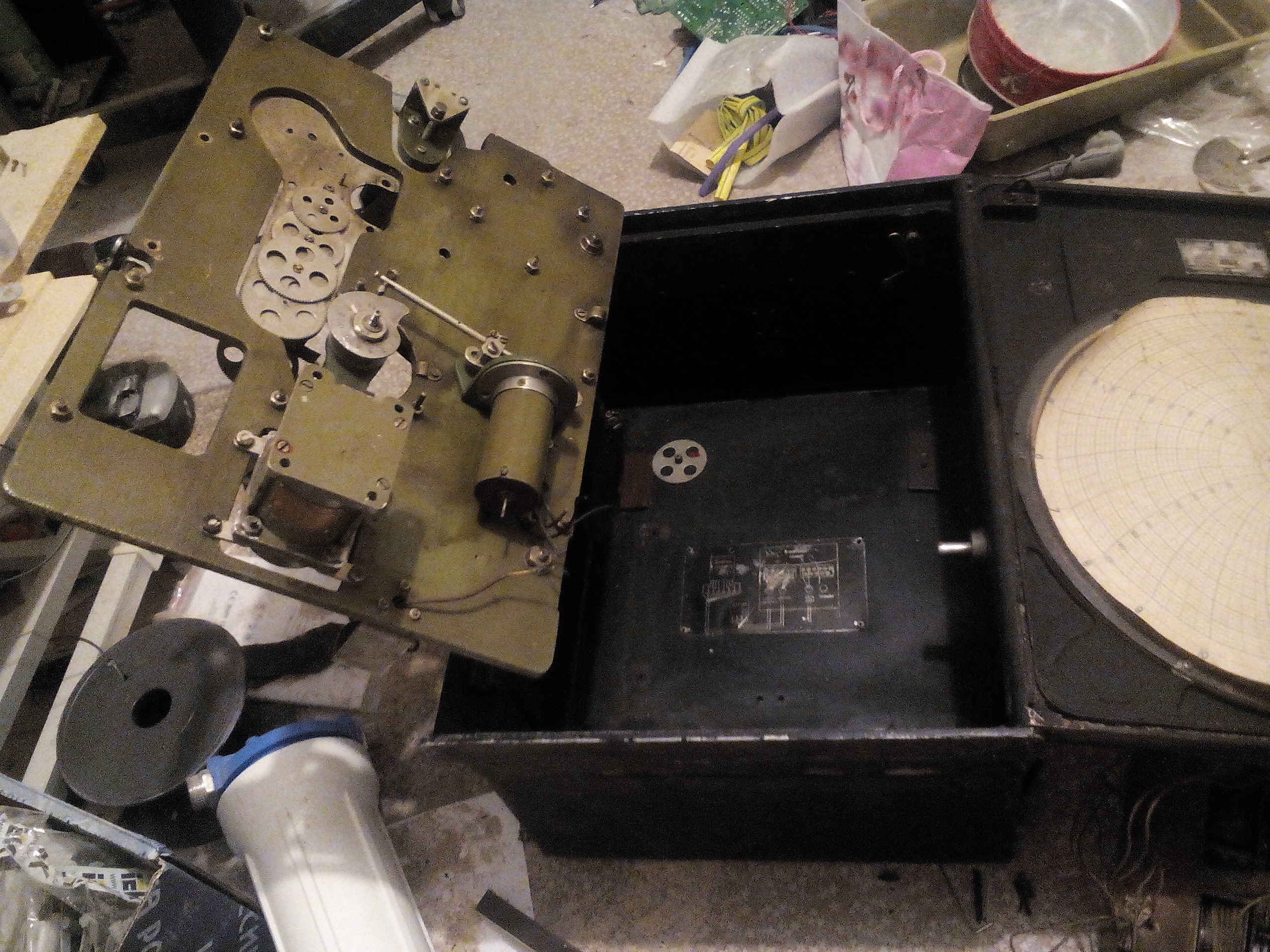

внутренности открываются


интересно сделана стрелка
приводится в движение синхронным моторчиком с редуктором и верёвочным верньерным механизмом с фрикционом
обратная связь сзади при помощи улитки и коромысла которое двигает сердечник в хитрой катушке
катушка подключена в цепь обмотки моторчика и соединена с датчиком
в определённыом положении сердечника в катушке ток в обмотке перестаёт течь и стрелка останавливается
если положения датчика и сердечника рассинхронизировано то в одной обмотке мотора возникает ток который крутит моторчик в ту или другую сторону. смотря как расположен сердечник.

основная стрелка запараллелена с дополнительной стрелкой которая размыкает механические контакты, сами контакты подвижные и можно выставить предел срабатывания
и параллельно к этому же приделано перо самописца.
вобщем красивый механизм :)

почти что полный комплект, не хватает только одного моторчика для суточного диска.
отмыл от грязи многолетней, вот теперь думаю что бы из него сварганить...
пока мысли остановились на убер градуснике в прихожую. но жена против, слишком большой ящик
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MegaBIZON » 17 мар 2016, 12:08

что тобой двигало, интересно знать? ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 17 мар 2016, 16:09

скорей всего некое психическое отклонение)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение esisl » 17 мар 2016, 16:15

Я бы тоже мимо такого не прошёл :D
esisl

Сообщения: 911
Зарегистрирован: 23 июл 2012, 15:24

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 17 мар 2016, 16:35

60 лет уже ящику, а все винтики выкручиваются без усилий, шлиц от грязи очистил и легко всё вывернул.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение esisl » 17 мар 2016, 17:01

А аппарат внутри поместится?
esisl

Сообщения: 911
Зарегистрирован: 23 июл 2012, 15:24

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MegaBIZON » 17 мар 2016, 21:28

Да я б тоже схватил, чего там.. )
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 26 мар 2016, 18:12

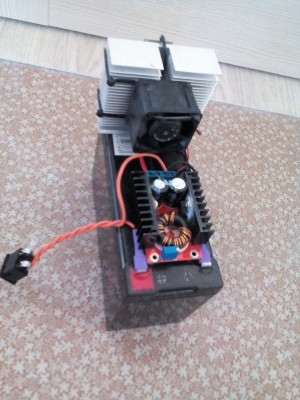

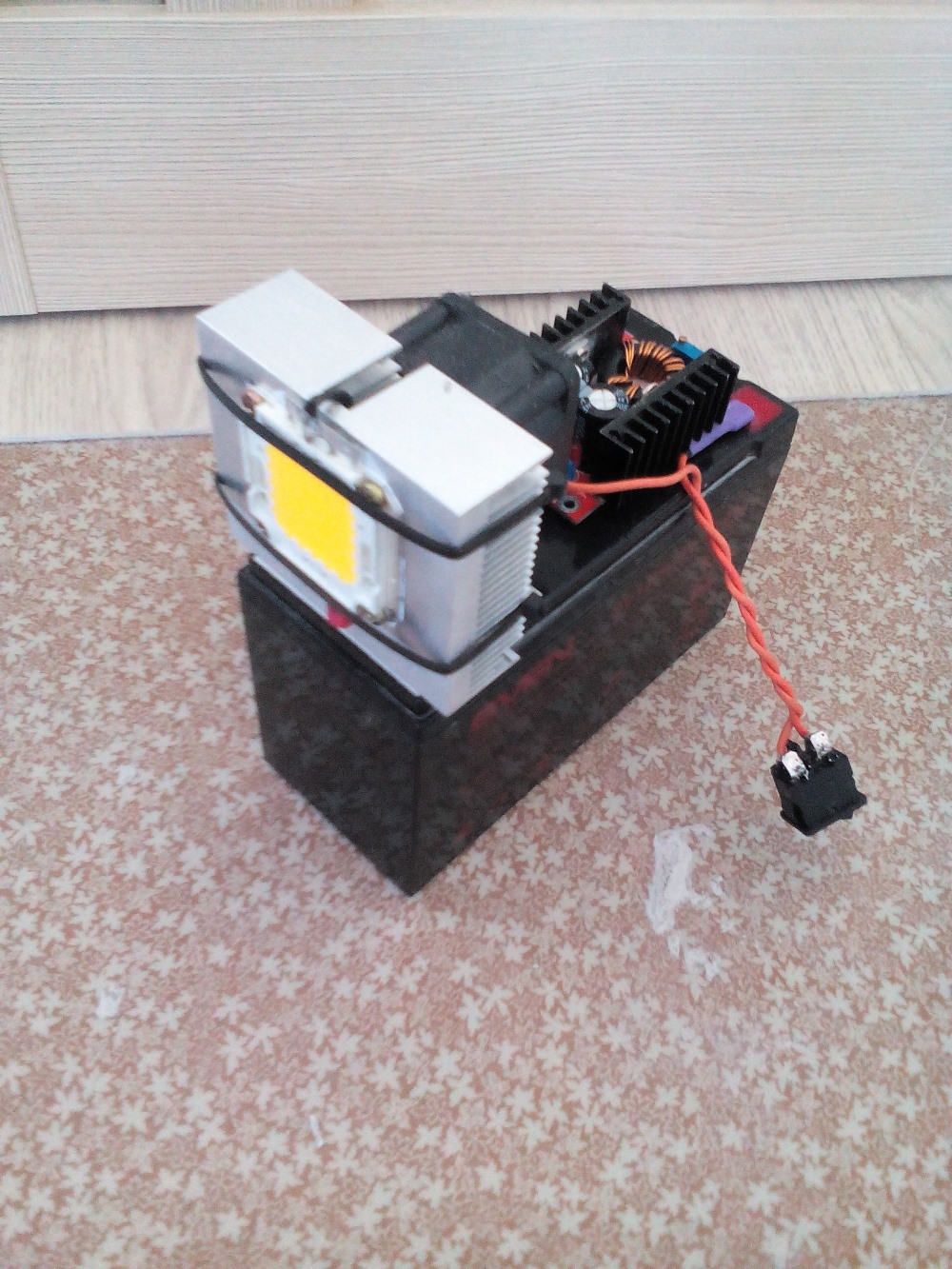

сбацал фонарик
прада жужжит собака громко, серверный кулер громкий.
светит примерно на 30 ватт, 30 вольт 1 ампер, запас ещё есть, но больше преобразователь не тянет.

надо ручку приделать, чтоб носить можно было, но как назло нет ни одной дверной ручки.

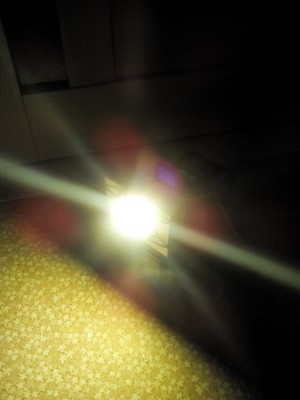

лупит так что проплывающая в воздухе пыль перед диодом горит яркими точками
а если подставить туку то жжётся рука от света.
Вложения
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MegaBIZON » 26 мар 2016, 22:00

какую тебе дверную ручку... На колёсико ставь, и руль от мотоцикла.. чтоб как тележку перед собой катить ))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 26 мар 2016, 22:42

сиреневенька термоусадка на клеммах кстати твоя :)
я её тока для особо торжественных поделок использую.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение MegaBIZON » 26 мар 2016, 22:46

охренеть..
точно, было дело )
но странно - неужто нонче она такая дикая редкость-то?..
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Myp » 26 мар 2016, 22:50

да просто сиреневая какого-то не очень ходового диаметра, поэтому до сих пор не кончилась)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17098
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Myp - Zone (ну чтоб не мешать серьёзным вещам) 18+

Сообщение Madf » 28 мар 2016, 12:48

Myp писал(а):а если подставить туку то жжётся рука от света.

Если вся суть в этом, то у китайцев есть готовый, маленький фонарик (ультрафиолетовый), не знаю какая там реальная мощность (китаец как всегда врёт о мегаваттах), но при фокусировке, жжот руку и ваще всё что не попадя...до дыма.
:D
Madf

Сообщения: 2627
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
