Сообщение ALS » 06 май 2018, 00:14

Эх, а я еще не смотрел :(
У гитариста появились ручонки в их первоначальном варианте - на тонких пружинках.

Аватара пользователя
ALS

Сообщения: 746
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 01 окт 2018, 01:17

С февраля работаю на заводе.
Не могу сказать, что нас там пользуют в хвост и гриву, но вставать приходится рано, в цехах очень жарко, вентиляция есть, но она не справляется, поэтому после смены - одно (два) желания : поспать (и поспать).
Все хоббийные работы и простые заказы пришлось отложить в дальний угол, остались немногие из тех, которые у нас пока никто не делает и с которыми заказчики приезжают даже издалека.

Это "глазки" для автофар, собраны на адресуемых светодиодах, сама конструкция - розовый сон любого начинающего ардуинщика :)



Демо


и вход/выход в основной рабочий режим
Аватара пользователя
ALS

Сообщения: 746
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 07 окт 2018, 16:42

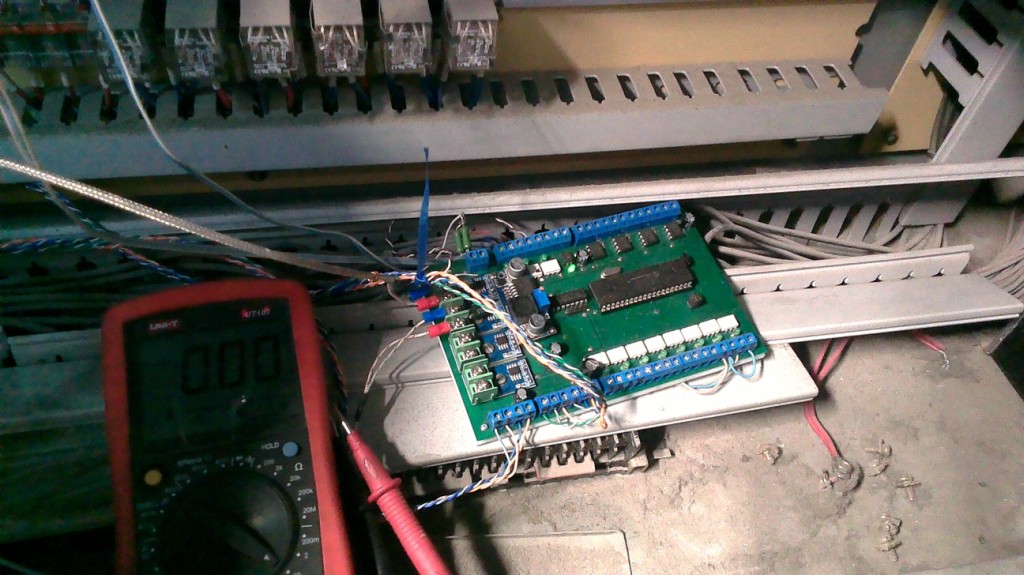

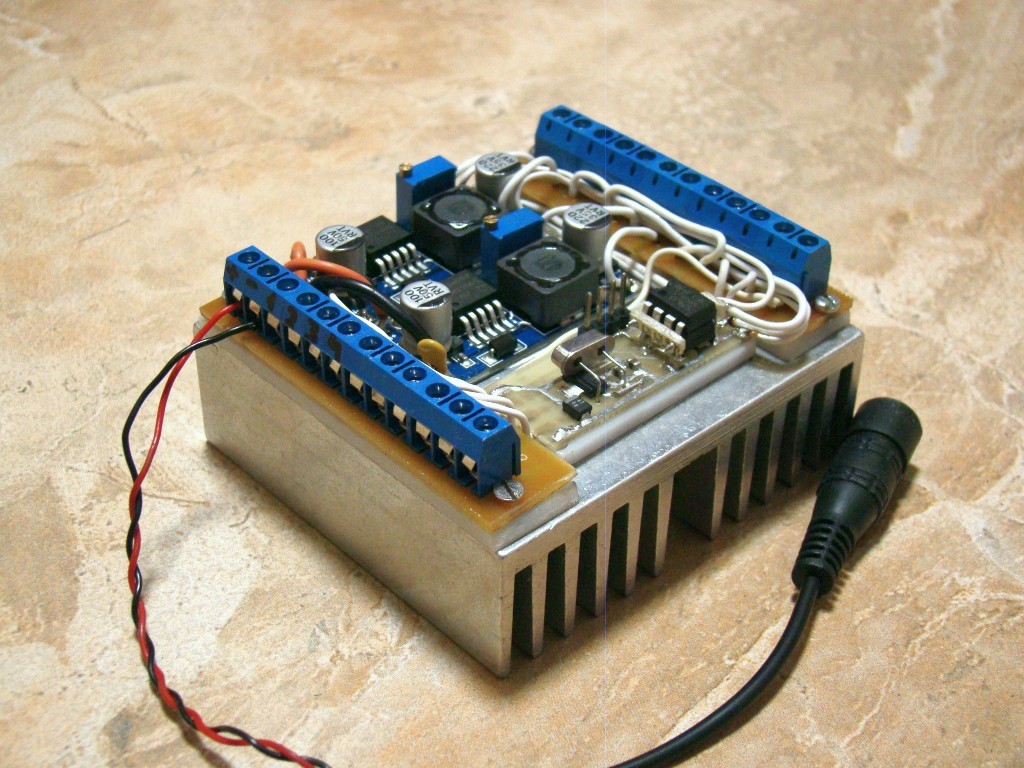

Закончил "железную" часть еще одного проекта - мониторинг ТПА (термопластавтомат, он же - инжекционно-литьевая машина).
Модуль собран на PIC-е, почти все пины заняты под входы, выход всего один - UART.
Результатом будет график, на котором в реальном времени отображаются те параметры ТПА, которые достаточно сильно влияют на качество продукции, но, как мне было сказано, проверять их штатными средствами автомата и неудобно, и не всегда возможно.
В общем, я, похоже, нашел достойное применение для распространенного у многих увлечения (особенно в последние годы) - лить в сеть гигибайты информации со своих комнатных и балконных термометров :)

Аватара пользователя
ALS

Сообщения: 746
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение Madf » 09 окт 2018, 17:28

Madf

Сообщения: 3013
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 14 окт 2018, 16:51

Спасибо за ссылку, прикольно, но на творческие опыты времени у меня все меньше и меньше :(

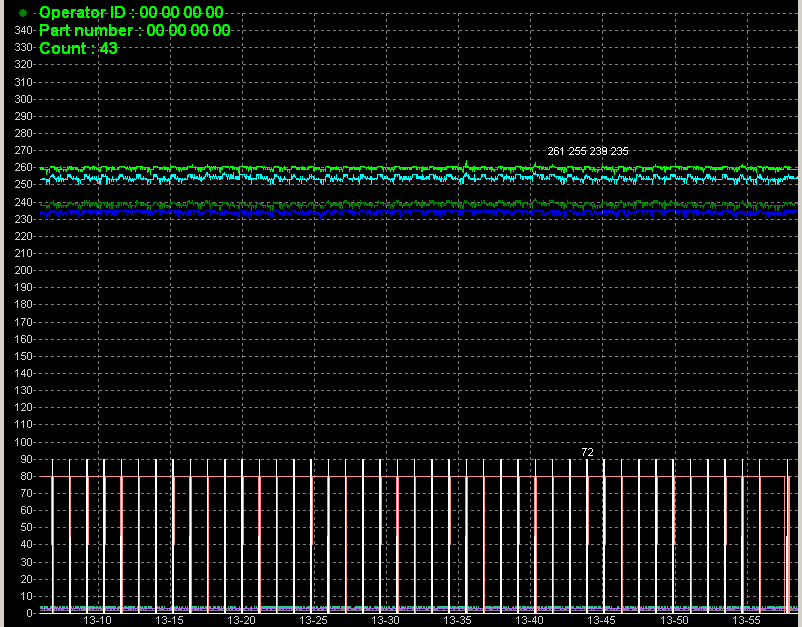

Вывел графики с машины.
Верхние четыре - температура материала в разных частях сопла, а нижний, похожий на забор - рабочие циклы.

Аватара пользователя
ALS

Сообщения: 746
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 07 ноя 2018, 22:55

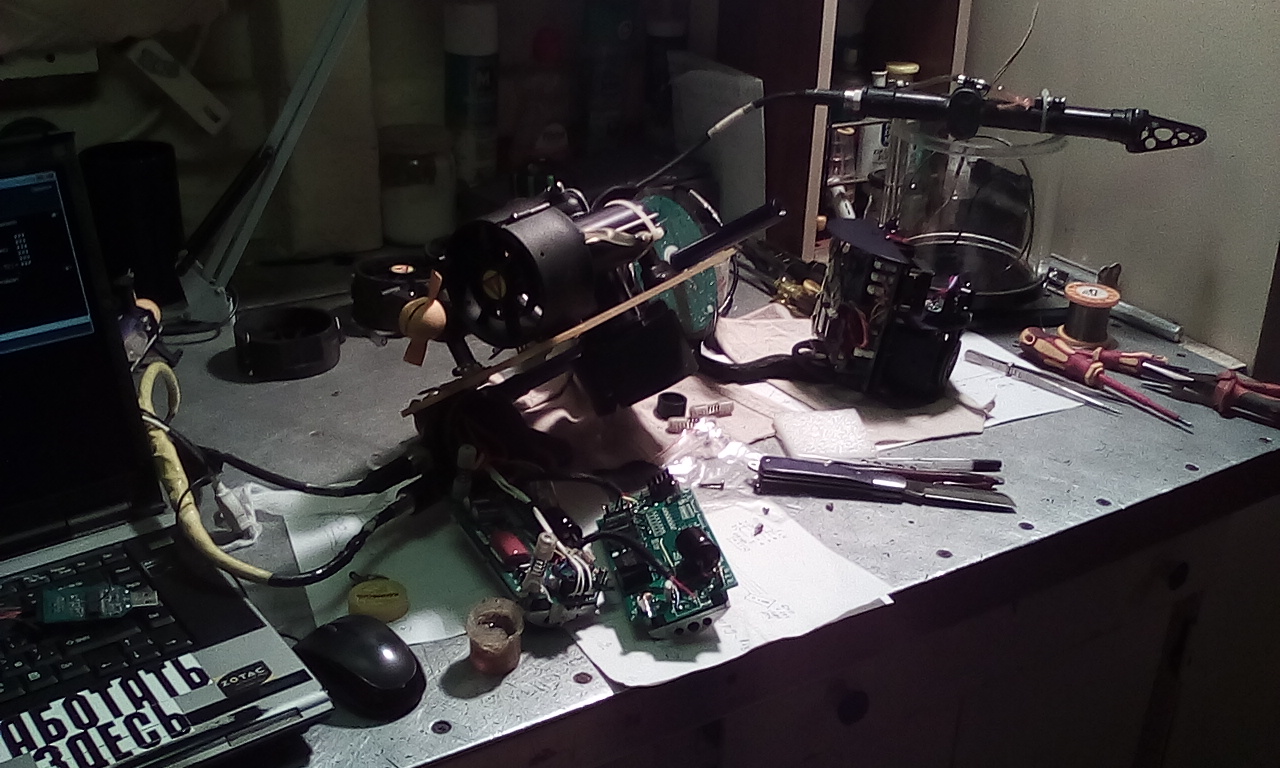

Это разобранный подводный робот.


Покупался в штатах лет 10 назад, все это время верой и правдой служит на одном из водолазных судов ЧФ, здесь, в Севастополе.
Управляется по длинному (ок. 600 метров) кабелю, внутри которого проходит оптоволокно, два провода питания и еще один сигнальный провод, к которому подключены несколько датчиков протечки, раскиданных по внутреннему объему робота. Напряжение на проводах питания - 400 вольт.
Собсно, эти 400 вольт пробили на сигнальный и через цепи датчиков протечки оказались на плате с мозгами.

Ремонт занял ок. двух недель вечерами, но я это чудо таки победил.
Выгорели несколько полигонов фольги на ПП и 4 резистора. Еще помер 74HC4051, но, собака, на его внешности это не сказалось.
Все остальное, как ни странно, выжило. Один из микроконтроллеров, на пинах которого обуглились резисторы - старый морской краб PIC16F872. Я и так-то знаю, что PIC-и практически неубиваемые, но всегда приятно видеть это воочию.
Аватара пользователя
ALS

Сообщения: 746
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение Dmitry__ » 08 ноя 2018, 00:55

ALS писал(а):Я и так-то знаю, что PIC-и практически неубиваемые, но всегда приятно видеть это воочию.

Пикины да, самые надежные контроллеры. Я тут переметнулся на stm32. Так с ними просто бяда, постоянные ребуты от ESD. Подошел к роботу наэлектризованный, дотронулся - ребут.

ALS писал(а):Это разобранный подводный робот. Покупался в штатах лет 10 назад,

Для дома, для семьи покупался? :crazy: :)
Или ремонт робота с завода? Интересно сколько такой ремонт обошелся заводу (если второй вариант) ?
Аватара пользователя
Dmitry__

Сообщения: 7644
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 08 ноя 2018, 11:40

Нет, он находится на службе в воинской части.
30 т.р.
Аватара пользователя
ALS

Сообщения: 746
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение Madf » 08 ноя 2018, 12:12

А зачем там 400В? Ясен пень, что рано или поздно этим бы и закончилось, нельзя смешивать провода разных типов, если уж вели оптику, то на ней всё остальное надо было делать.
Madf

Сообщения: 3013
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 08 ноя 2018, 13:13

Это питание и при протечке оно экстренно вырубается.
И, вроде, по оптике его еще не научились передавать :)

А вообще, должен же он был когда-то сдохнуть ? Новые модели, поди, уж в ряд стоят...
Аватара пользователя
ALS

Сообщения: 746
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение Madf » 08 ноя 2018, 15:37

ALS писал(а):Это питание и при протечке оно экстренно вырубается.

Ну как видишь оно не помогло.)
ALS писал(а):И, вроде, по оптике его еще не научились передавать :)

Ты не понял, провода с питанием на 400В + оптика для передачи данных, если лень морочиться, то можно сколько угодно жил запихать. Но с низковольтными проводами - это фэйл.
Madf

Сообщения: 3013
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ALS. Разная мелкая электроника.

Сообщение ALS » 08 ноя 2018, 16:55

Ну как видишь оно не помогло.)
Протечки не было. Соответственно, никто (и ничто) не собирался обесточивать робота.
Просто высокое прошило на третий провод.

А вообще, наверное, было задумано так, что по этому единственному проводу передается только один сигнал, который бы не зависел ни от чего другого (целостности оптики, состояния мозгов робота, и т.д.). И со стороны "базы" защита от дурного напряжения есть (во всяком случае, там сейчас все работает и я туда даже не лазил). Была такая защита и на роботе, но раз-то в десять лет может она себе позволить загулять ?
Аватара пользователя
ALS

Сообщения: 746
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ALS. Разная мелкая электроника.

Сообщение Madf » 08 ноя 2018, 19:29

Ну да, раз в 10 лет, можно вызвать специалиста из США чтобы он отремонтировал прибор.)
Madf

Сообщения: 3013
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ALS. Разная мелкая электроника.

Сообщение Dmitry__ » 08 ноя 2018, 20:13

Думаю там 400v - необходимость. должен быть тонкий длинный кабель и большое потребление аппарата. В этом плане все правильно.
Аватара пользователя
Dmitry__

Сообщения: 7644
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: ALS. Разная мелкая электроника.

Сообщение DEM » 09 ноя 2018, 08:42

ALS писал(а):Нет, он находится на службе в воинской части.
30 т.р.

А тендер на ремонт прошел на пару миллионов. :lol:
