Re: ilalexey

Сообщение Myp » 01 авг 2016, 00:22

Сетар аналогичную идею принял на вооружение.
у него правда не дельта но идея похожая, экструдер болтается рядом с хотэндом на одельном рельсе через мини боуден
вроде он доволен.
forum107/topic15263-195.html#p356471
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17571
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ilalexey

Сообщение ilalexey » 01 авг 2016, 00:31

спасибо. возьму в расчёт.
Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ALS » 01 авг 2016, 01:57

ilalexey писал(а):В Delta VFD015M21A есть:
Малые габариты и масса; возможность монтажа, как на стенку, так и на DIN-рейку.

у них всех на таких мощностях малые габариты и масса,
DIN-рейка - ну, если только по-другому вообще никак, в большинстве случаев - пофиг

Частотный и векторный бесдатчиковый алгоритмы управления.
Автотестирование и определение параметров двигателя при векторном управлении.
На сколько мне это нужно и понадобится ли вообще?

Векторный - только до 50Hz, со всеми вытекающими. В моем тоже есть, но даже не пробовал его включать - просто не знаю, что можно фрезеровать на 3000 об/мин.

Про шпиндель бывалые пишут, что для нормальной работы нужно брать шпиндель от 1.5кв, но эстет во мне говорит, что 80мм слишком громоздко.

я тоже брал с запасом, зато теперь меня это часто выручает.
А уж на фоне размеров самого станка 80-ка не смотрится чем-то большим и несуразным.
Аватара пользователя
ALS

Сообщения: 782
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ilalexey

Сообщение ilalexey » 01 авг 2016, 02:49

ALS писал(а):у них всех на таких мощностях малые габариты

Ну не скажи - 141,5х85х123,5мм против 168х124х161мм. Первый можно в навесную родную коробку на самом станке засунуь.
ALS писал(а):зато теперь меня это часто выручает.

На пример?

Добавлено спустя 3 минуты 17 секунд:
ALS писал(а):Векторный - только до 50Hz, со всеми вытекающими.

Как вариант, когда нескем ему будет дружить, притулить к токарнику.

Добавлено спустя 13 минут 9 секунд:
..что-то не нахожу порог для векторного управления.
В пдфке к VFD015M21A сказано:
когда необходимо получить расширенный
диапазон регулирования частоты при номинальных моментах, например, 1…50 Гц для
момента 100%

"Например, 1…50 Гц" - это ниочём.
Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ALS » 01 авг 2016, 04:27

На пример?

я брал станок для обработки мелочевки (forum35/topic13101-360.html), но иногда в качестве заготовок использую большие латунные ништяки, типа водопроводных кранов.

"Например, 1…50 Гц" - это ниочём.

Раз ниочем, значит он там для галочки. И ни для чего путного не годен.
Помните, как в том фильме - "есть можно, но на вкус - дерьмо".
Последний раз редактировалось ALS 01 авг 2016, 10:26, всего редактировалось 1 раз.
Аватара пользователя
ALS

Сообщения: 782
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ilalexey

Сообщение ilalexey » 01 авг 2016, 09:50

Не расстраивай меня - запрос уже сделан.
Из последних сил пытаюсь выдавить плюсы для себя 0.8-го шпинделя и VFD015M21A частотника.

Добавлено спустя 2 часа 10 минут 48 секунд:
Не всё так плохо:

Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ALS » 01 авг 2016, 10:25

Стоп. Я и не говорил, что они чем-то плохи.
Но и дерево, и цветнина режутся на высоких оборотах. А это именно частотный режим, но не векторный.
Вспомнил : на низких оборотах - титан. Но там нужна офигенная прочность самого станка. Да и сам титан тоже нужен :)

ЗЫ
И да, я изначально нацеливался на б/у с небольшим пробегом и из надежных рук. Поэтому и не смог отказать себе в малости взять чуть более мощное железо, чем мне реально было нужно.
Аватара пользователя
ALS

Сообщения: 782
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: ilalexey

Сообщение ilalexey » 01 авг 2016, 12:15

Что-то читаю,читаю.. и нигде не сказано(интернет, пдф), что есть ограничение по частоте в векторном режиме. Люди как-то 400гц шпиндели подключают в этом режиме(VFD015M21A).

Добавлено спустя 59 минут 18 секунд:
Всё. Решился. Послезавтра будет.

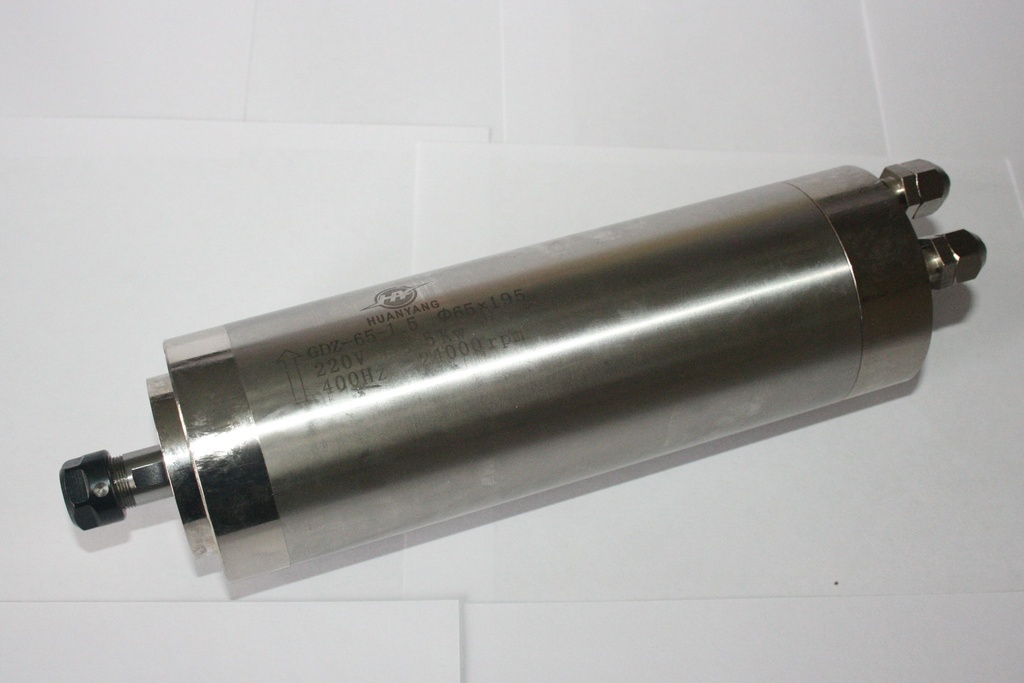

Шпиндель HY GDZ-65-1.5 с водяным охлаждением, 1.5 кВт, диаметр 65мм, подшипников 4 шт.

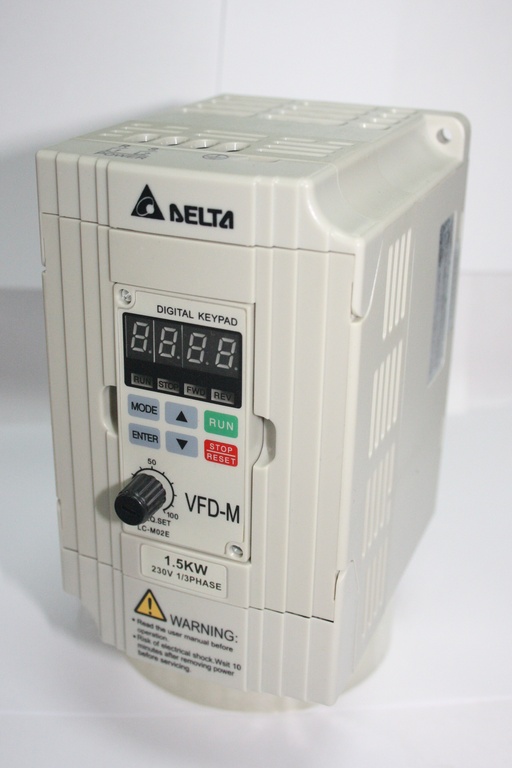

Инвертор Delta VFD015M21A 1.5 кВт.
Вложения
HY GDZ-65-1.5.jpg
Delta VFD015M21A.jpg
Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Madf » 01 авг 2016, 13:21

ilalexey писал(а):У меня главная доця(3.5лет) фанатка этого ролика:

Угу, музон отличный! А вот потом обман полез из ушей, ибо вначале ролика показано какими соплями и бугристыми слоями он печатает, а в конце обработаная модель стоит. :ROFL:

Добавлено спустя 4 минуты 6 секунд:
ilalexey писал(а):Но на таких скоростях(макс. 3000 об.) ни пластик ни дюраль(скорость обработки) удовольствия не доставляет.

А ты готов обрабатывая пластик заливать водой ванную? Нет? Тогда больше обороты и скорость обработки тебе не светит, всё гореть будет.
Madf

Сообщения: 3141
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ilalexey

Сообщение ilalexey » 01 авг 2016, 13:49

Madf писал(а):Тогда больше обороты и скорость обработки тебе не светит, всё гореть будет

Та прям таки. Пластик от монитора на малых оборотах заливал не переставая маслом. Пока стружка выскакивает работает, через время всё на фрезу наматывает.
В любом случае люминьку без сож не хорошо(на любых оборотах).
Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ilalexey » 01 авг 2016, 18:42

Madf писал(а):Угу, музон отличный!

Именно музон ей и понравился. Остальные видео с принтерами всерьёз не воспринимает.

Добавлено спустя 8 минут 6 секунд:
--------
Себе на заметку.
Тема такая, с неё ссылка сюда.
Последний раз редактировалось ilalexey 02 авг 2016, 08:05, всего редактировалось 1 раз.
Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Madf » 01 авг 2016, 22:26

ilalexey писал(а):Себе на заметку.

Ох...спасибо огромное конечно, но мне пока своего хватает. :oops:
Madf

Сообщения: 3141
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ilalexey

Сообщение ilalexey » 02 авг 2016, 08:05

Madf писал(а):
ilalexey писал(а):Себе на заметку.

Ох...спасибо огромное конечно, но мне пока своего хватает. :oops:

Не тебе, а себе(мне) на заметку. Чтобы не потерять. :)
Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение ilalexey » 02 авг 2016, 13:06

Интересную темку надыбал.
одна фирма по изготовлению мебели меняли подшипники каждые пол года, а когда по нашим рекомендация установили кондиционер в чиллер и четко зимой и летом держали 25град - уже второй год как не меняют

завтра кто то скажет это чушь, держите 80 град и все будет пучком. И такой опыт у нас в городе есть, один чувак допускал работу шпинделя пока руку можно держать на шпинделе - это около 60-80град и шпиндель сдох через пару недель.
Аватара пользователя
ilalexey

Сообщения: 2957
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: ilalexey

Сообщение Madf » 02 авг 2016, 13:07

"Избранное" в браузерах есть. ;)

Охлаждение шпинделей

Самое лучшее охлаждение, что я видел, это у iModela :D идею можно перенять.
Madf

Сообщения: 3141
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
