Re: Elmot - профессия - дилетант

Сообщение elmot » 04 окт 2014, 21:45

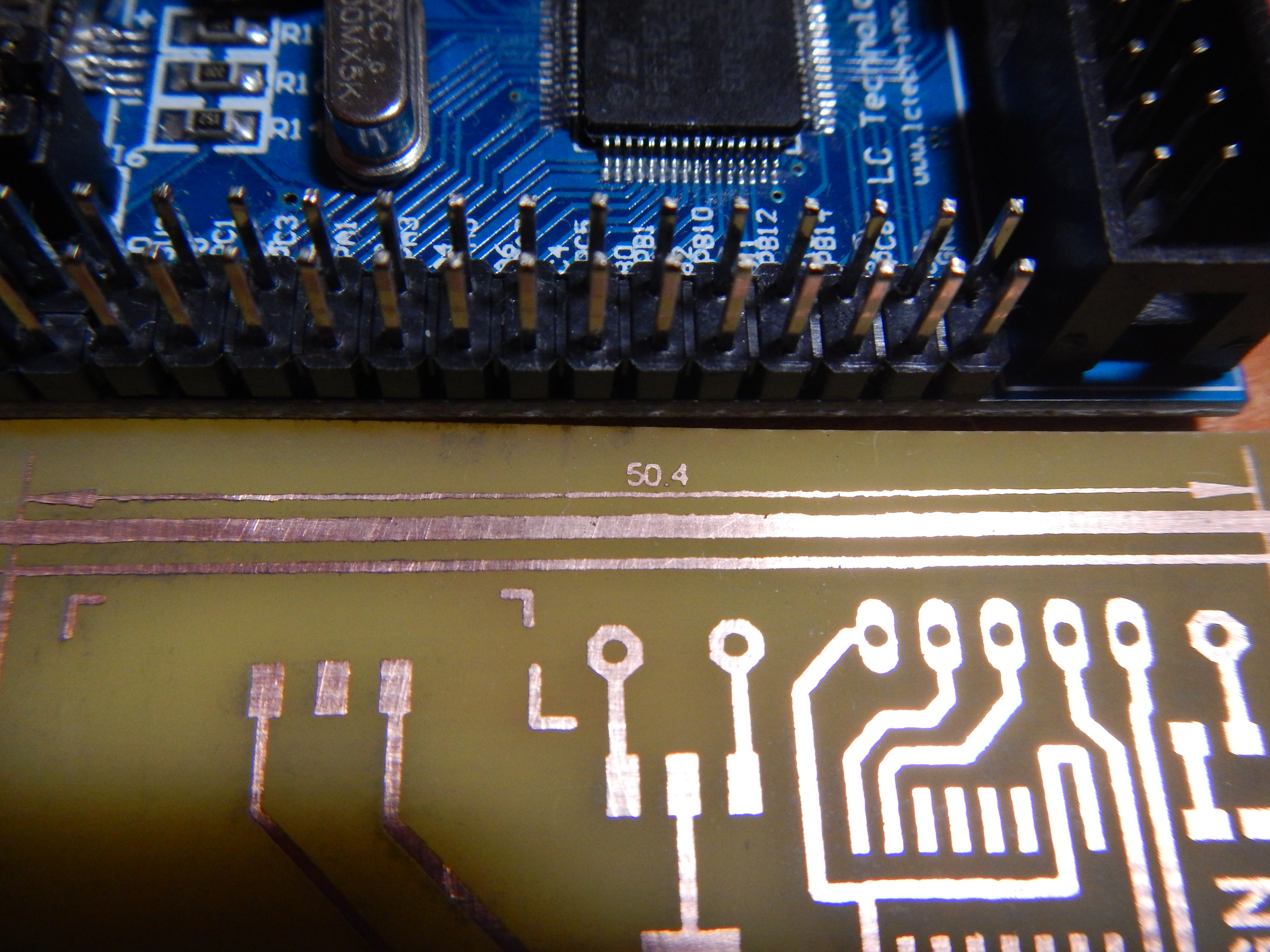

Вот итишкина жизнь. Нужна была плата 0,2/0,2 позарез - фиг чо у меня ЛУТом вышло. А тут делал плату 0.6/0.6, случайно на плате мелкую надпись оставил, вытравилась идеально, полюбуйтесь, линия - 0.13. Ну какого черта???
Вложения
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Dmitry__ » 04 окт 2014, 23:13

Ну, лут давно уже качество имеет хорошее, набери в поисковике "фольга спасет мир".

Добавлено спустя 1 минуту 20 секунд:
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Elmot - профессия - дилетант

Сообщение elmot » 05 окт 2014, 01:00

Фольгу мне не удавалось в мой принтер зафигачить. Жует. Я с оракала делал.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Dmitry__ » 05 окт 2014, 01:35

Мои экскременты с лут закончились лет 15 назад, но когда увидел результаты людей с фольгой - хотел повторить, но уже было без надобности :)
Знаю точно, если для лут держать специально выделенный принтер (только для лут), то сам резонит будет приходить в гости и просить сделать ответственную плату :)
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Elmot - профессия - дилетант

Сообщение elmot » 20 окт 2014, 13:56

Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение elmot » 30 ноя 2014, 02:02

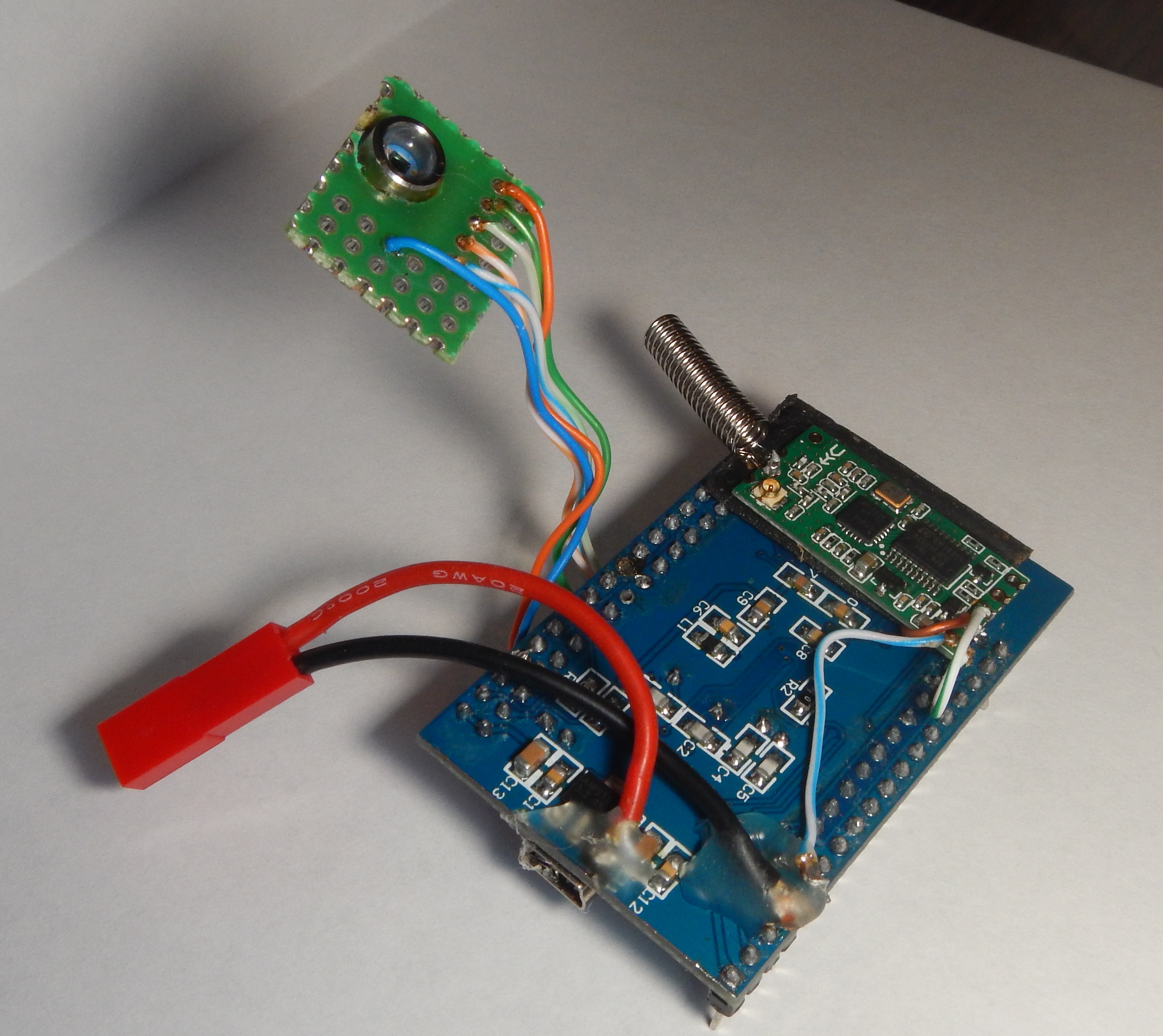

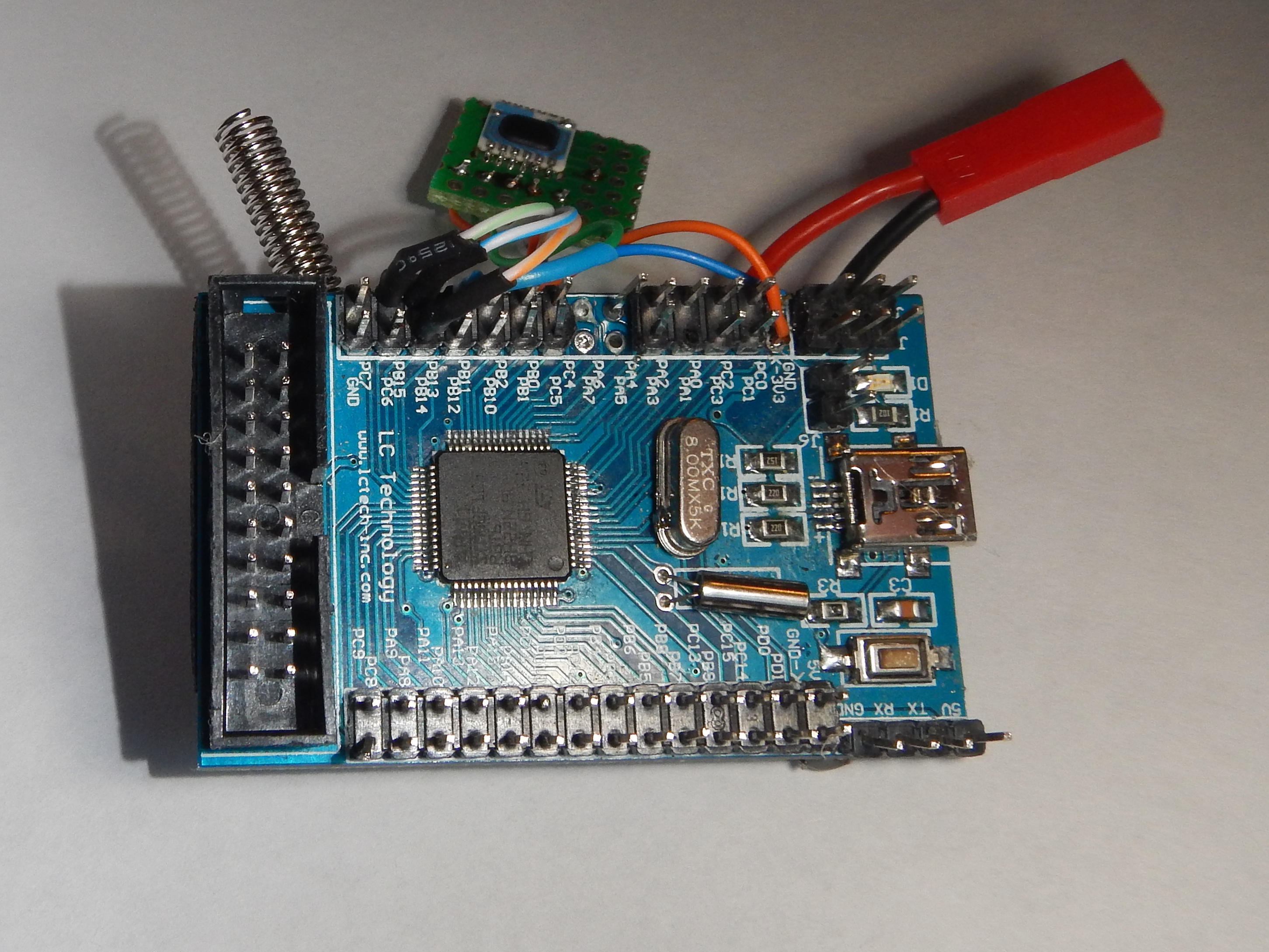

электронный барограф с телеметрией по 433 МГц.
Для запуска стратосферного шара.
Датчик MS-5534, stm32 пишет лог себе же во флешь, заодно отдает в эфир через модуль hc-11.
под запись данных 100кб, должно хватить на 15 часов, при замерах раз в 4с.
Вложения
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение elmot » 01 дек 2014, 15:25

Шар запустили, он пролетел порядка 150 км и сел в Новгородской области. Всю ночь ездили его добывать. Вернулся домой к 5.30 утра.
Барограф сработал, телеметрия - нет. Зафиксированное минимальное давление - 16мБар, что есть 24 км высоты, примерно через 3 часа полета. Минимальная температура - примерно -30(чота тепло, наверное солнышко грело все-таки).
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Aseris » 01 дек 2014, 16:10

Для телеметрии антена маловата...
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Elmot - профессия - дилетант

Сообщение elmot » 01 дек 2014, 19:54

собственно ожидалась передача на несколько сотен метров. Дома передавало через бетонные стены метров на 15. С такого же модуля и антенны на рацию сигнал можно услышать метров на 300-400 в лесу. С реального зонда передало метров на 5, явно надо подправить все вместе, и антенну, и модуль.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение TedBeer » 01 дек 2014, 20:24

elmot писал(а):Зафиксированное минимальное давление - 16мБар, что есть 24 км высоты, примерно через 3 часа полета. Минимальная температура - примерно -30(чота тепло, наверное солнышко грело все-таки).

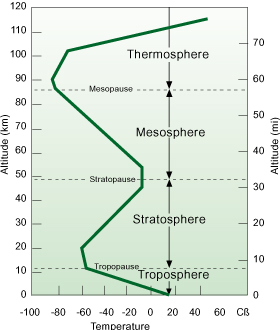

ИМХО нормальная температура. Если погуглить зависимость температуры атмосферы от высоты, то видно, что в стратосфере, как раз после 20км, температура начинает снова повышаться примерно до -10.
Вложения
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Elmot - профессия - дилетант

Сообщение elmot » 01 дек 2014, 21:48

не, -50 должно быть. см твой же график.
Кста, высота, похоже, 28 км, а не 24. 24- по оч. приблизительной формуле.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение TedBeer » 02 дек 2014, 13:24

elmot писал(а):не, -50 должно быть. см твой же график.
Кста, высота, похоже, 28 км, а не 24. 24- по оч. приблизительной формуле.

Ну температура же не является чем-то незыблимо стабильным. Я привел график чтоб показать, что на этой высоте как раз идет потепление по сравнению с предыдущими высотами. Лучше найти такую картинку с диапазонами возможных температур.
Аватара пользователя
TedBeer

Сообщения: 1129
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Elmot - профессия - дилетант

Сообщение Aseris » 02 дек 2014, 14:02

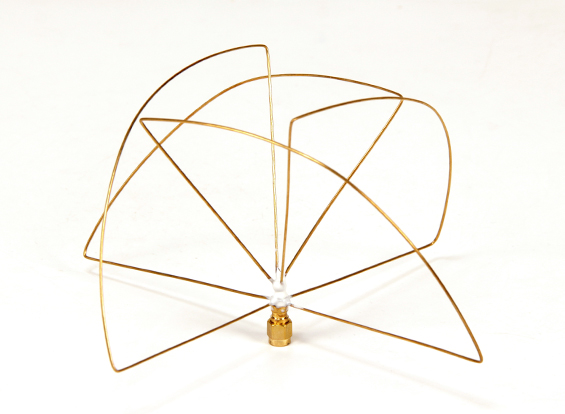

у "пружинки" диаграмма направленности не айс, в идеале чтото типа такого

антенко наваять надо.

или лямда/4 два квадрата в перпендикулярных плоскостях.
Аватара пользователя
Aseris

Сообщения: 1142
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: Elmot - профессия - дилетант

Сообщение avr123.nm.ru » 02 дек 2014, 15:25

Приятно что в таких масштабах работаете. Поздравляю!
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Elmot - профессия - дилетант

Сообщение elmot » 02 дек 2014, 15:27

Aseris писал(а):у "пружинки" диаграмма направленности не айс, в идеале чтото типа такого
антенко наваять надо.

или лямда/4 два квадрата в перпендикулярных плоскостях.

Да, спасибо, подумаю. Нам проще всего вертикальный диполь вообще-то. И, имхо, диаграмма норм. В среднем не очень надо вещать "под себя".
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
