Сообщение elmot » 04 сен 2015, 10:01

Вот, запилил(спасибо приятелю с новой работы - сильно помог) бета-версию платы для прототипов - ZeroFat32
Предполагается использование для одиночных или мелкосерийных устройств. Для использования необходимы базовые навыки пайки

    ТТХ МК
  • ARM Cortex M0 48 MHz(stm32f072cbu6)
  • 16kB RAM
  • 128kB Flash
  • безкварцевый USB клиент
  • 16 канальный АЦП 12 бит
  • 2 аналоговых компаратора
  • 2 ЦАП 12 бит/2 канала
  • 4 UART
  • 2 I2C
  • CAN

    ТТХ Платы
  • LDO 3.3В
  • Все ноги МК выведены на ламели
  • 1 LED
  • Прошивать можно бутлоадером через USB (DFU)
  • Прошивать можно программатором(например любая плата stm32 discovery или stm32 nucleo) - требуется пайка
  • Mini-USB - можно использовать для прошивки и для работы устройства
  • Есть 2 кнопки - сброс и активизация бутлоадера
  • Для одного I2C сделаны площадки подтягивающих резисторов, ноги продублированы
  • Ноги питания также продублированы для удобства монтажа датчиков и периферии.
  • Фрагмент платы с кнопками и USB штатно легко отламывается
  • размер 38.5*22.5mm, с отломанным USB 24*22.5mm

На фото - бета версия, страшная как война из-за ошибки в рисовании маски

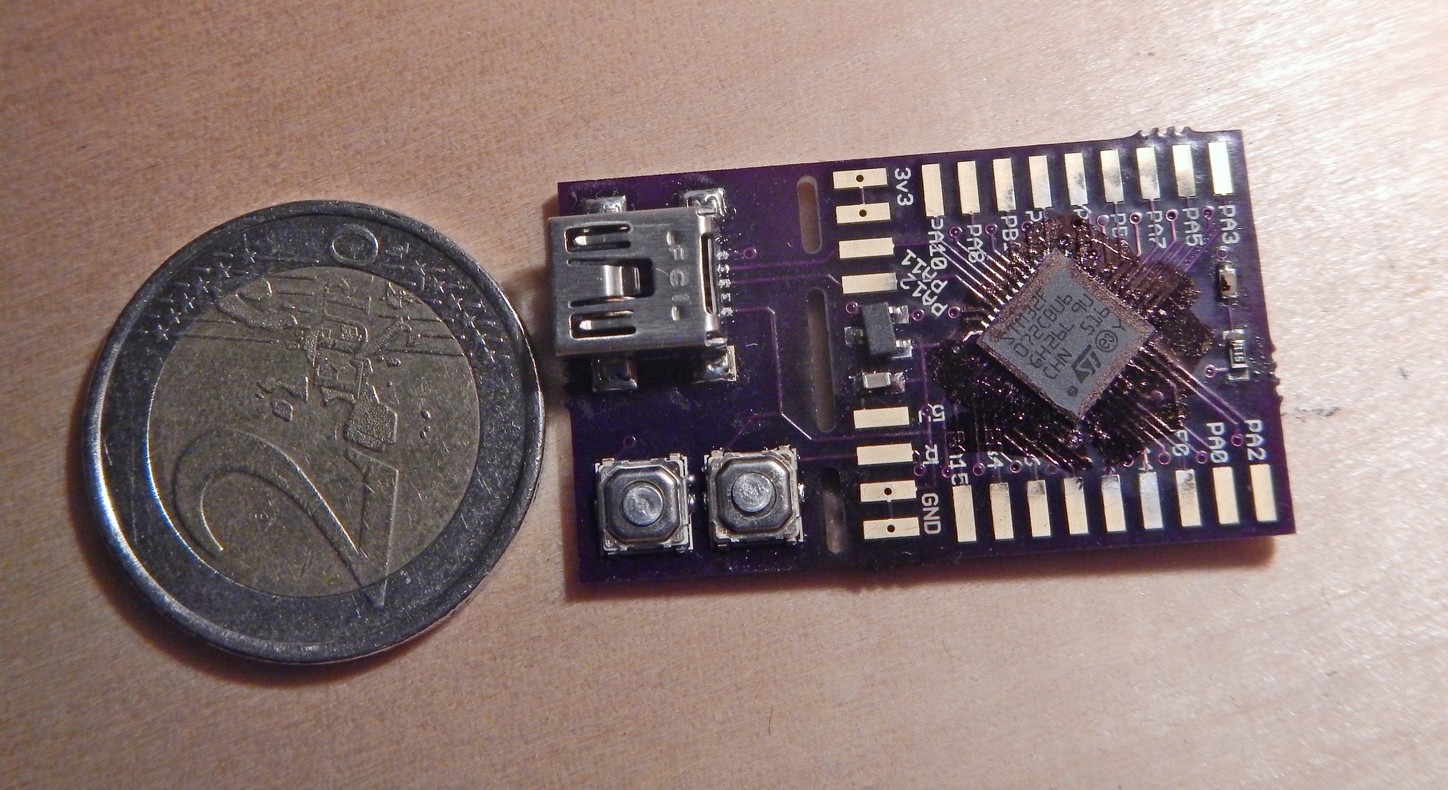

Общий вид

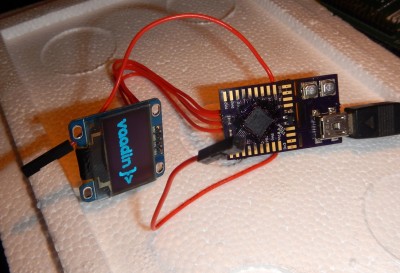

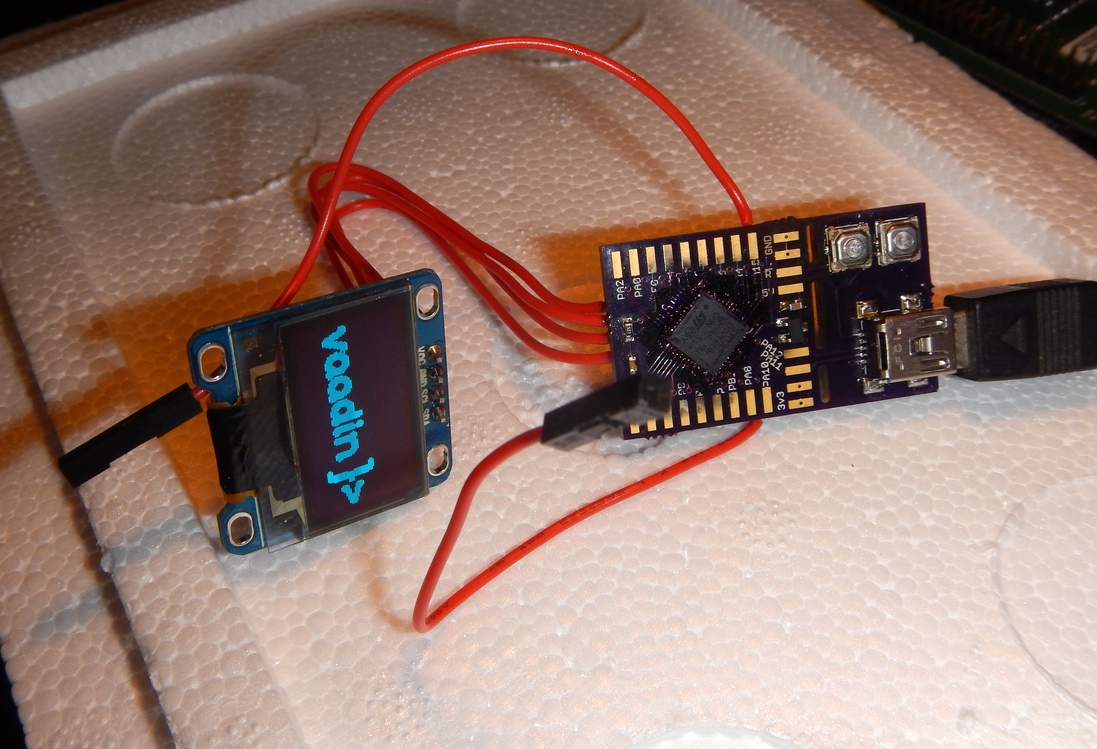

С OLED дисплеем и проводами для внешней прошивки
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Madf » 04 сен 2015, 16:56

Как выглядит плата с обратной стороны?
МК гонится (over...)?
Сколько потребляет при 100% загрузке?
Это вообще реклама или как? Чип с завода имеет бутлоадер или свой?
Madf

Сообщения: 3233
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Elmot - профессия - дилетант

Сообщение elmot » 04 сен 2015, 17:12

Madf писал(а):Как выглядит плата с обратной стороны?

Madf писал(а):МК гонится (over...)?

Не знаю. А надо?
Madf писал(а):Сколько потребляет при 100% загрузке?

Даташит обещает 24мА
Madf писал(а):Это вообще реклама или как?

Еще не знаю
Madf писал(а):Чип с завода имеет бутлоадер или свой?

Заводской.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение esisl » 13 янв 2016, 14:15

Какая прелесть. Почём?
esisl

Сообщения: 1276
Зарегистрирован: 23 июл 2012, 15:24

Re: Elmot - профессия - дилетант

Сообщение elmot » 14 янв 2016, 00:00

спасибки.
а не знаю. себестоимость была типа 11 евро за штуку в партии 3 шт, включая маусерские розничные цены.
вообще планирую перейти на другой чип - stm32l062, ног будет меньше, плата уменьшится, из фичей кое-что появится, производительность упадет, зато потребление упадет значительно. Видимо миниусб заменю на микроусб, а то самая здоровенная деталь.

Добавлено спустя 3 часа 46 минут 39 секунд:
Вот еще по поводу платы:

http://elmot.xyz/ZeroFat32

https://oshpark.com/shared_projects/pJ85lx7b

Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Madf » 14 янв 2016, 12:09

Слабоватое демо для экранчика. :oops:
Madf

Сообщения: 3233
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Elmot - профессия - дилетант

Сообщение Angel71 » 14 янв 2016, 12:24

гантелей не было.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Elmot - профессия - дилетант

Сообщение elmot » 15 янв 2016, 02:11

Madf писал(а):Слабоватое демо для экранчика. :oops:

1)а чего хотелось от двухцветного экранчика? 3д рендеринг?
2)Как бы не экранчик демонстрируется, а i2c и работа платы.
3) на самом деле прошивка-то довольно забавная вышла. Плата изображает из себе флешку на 100кб(и реально пишет во встроенный флешь), на которую можно записывать текстовые файлики с кадрами, прошива их читает и по очереди показывает на экране. + еще один файл с указанием, как моргать диодом.

Добавлено спустя 25 секунд:
Angel71 писал(а):гантелей не было.

лолшто?
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Angel71 » 15 янв 2016, 03:51

демка бы и рада подкачаться, что бы посильней стать, но гантелей не было. просто хз, что значит слабая - что-то выводит и достаточно.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Elmot - профессия - дилетант

Сообщение elmot » 15 янв 2016, 04:40

А-а. Ну тык так и есть.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Madf » 15 янв 2016, 13:37

elmot писал(а):1)а чего хотелось от двухцветного экранчика? 3д рендеринг?

Ога, типа того: https://vimeo.com/90051809

ps: там уже подложить можно любой рендеринг. :D Тут демо не только экрана, но покажется и возможности чипа (памяти).
Madf

Сообщения: 3233
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Elmot - профессия - дилетант

Сообщение Angel71 » 15 янв 2016, 14:43

ничего особенного оно не показывает - выводит и выводит. они даже нормально оттенки не реализовали. а гнать видеопоток можно легко и не принуждённо хоть на меге.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Elmot - профессия - дилетант

Сообщение Madf » 15 янв 2016, 15:25

Angel71 писал(а):они даже нормально оттенки

Какие нафиг "оттенки" в B/W...это наилучший авто-алгоритм, который может передать 16М цветов на малом разрешении.

Ангел, ты как всегда в своём репертуаре, своего ничего не сделал, но критиковать и поливать готов всех и вся.
Madf

Сообщения: 3233
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Elmot - профессия - дилетант

Сообщение Angel71 » 15 янв 2016, 16:07

да в том то и дело, что с перекодированием работал и результаты получше были. и если внимательно перечитаешь те два сообщения, таки может дойдёт, что в обоих случаях выводит и выводит, это демки работы с экраном, а не демки конвертации, 3д графики и тем более не проект для демосцены (если понимаешь что это значит). а критика тут была только в твою сторону, бо это тебе от демонстрации работы платы, чего-то этакого захотелось.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Elmot - профессия - дилетант

Сообщение Madf » 15 янв 2016, 16:21

Тогда зачем было цеплять олед экран к борде и как-то графически дергать буковками (всё равно весь потенциал чипа не раскрыт)...

Angel71 писал(а):да в том то и дело, что с перекодированием работал и результаты получше были

И да, покажи.
Madf

Сообщения: 3233
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...
