Re: Elmot - профессия - дилетант

Сообщение Myp » 24 апр 2014, 09:29

интересно, а где юзернейм может достать такой зонд?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17804
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Elmot - профессия - дилетант

Сообщение elmot » 24 апр 2014, 09:59

Купить, например. В наебее например.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

RandomRace

Сообщение elmot » 02 июн 2014, 20:29

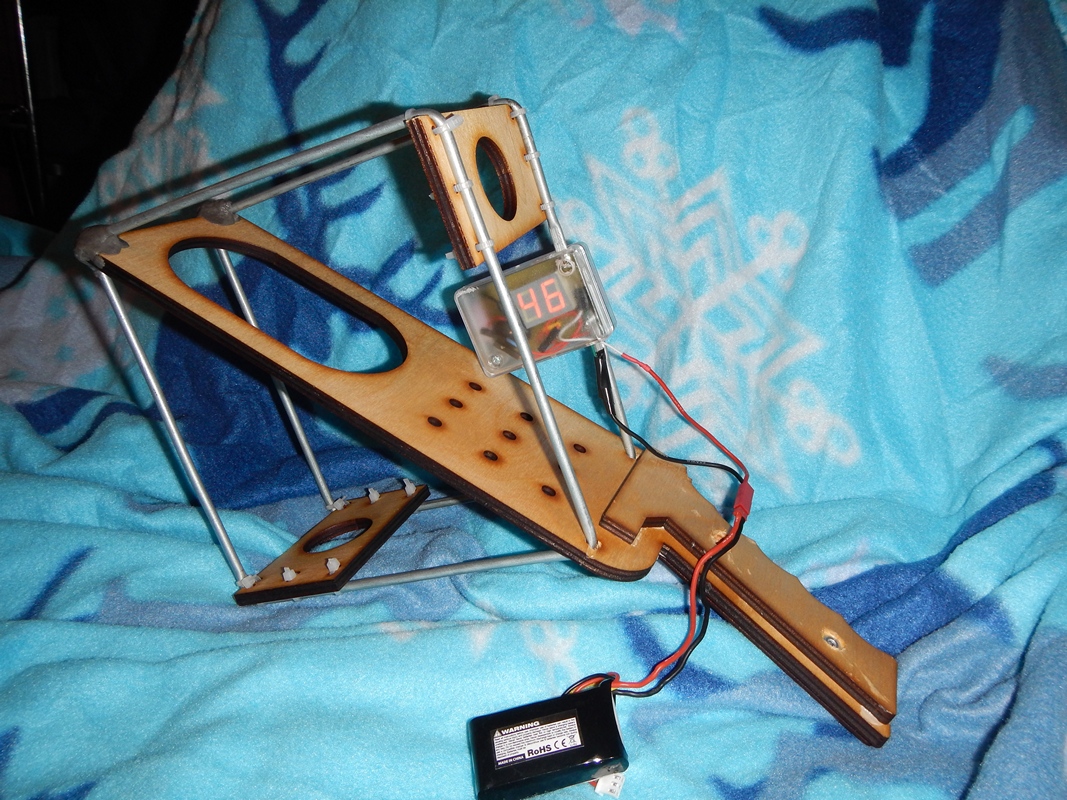

Пеленгатор by /me

Старт RandomRace 31 мая 2014
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение elmot » 06 июн 2014, 00:04

Съездил в Хельсинки на воркшоп по новой плате stm32 - stm32nucleo-l0. Получил на халяву 2 новых игрушки - собственно нуклею и отладочную плату для nfc.

И нам показали мк, потребляющий 500нА. Он, конечно, в глубоком сне при этом, но можно разбудить.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение SkyStorm » 06 июн 2014, 00:07

Круто!
Никто кроме нас!!!
4Robots.ru - Все для роботов!
Аватара пользователя
SkyStorm

Сообщения: 2679
Зарегистрирован: 05 фев 2008, 15:33
Откуда: St. Petersburg - Moscow
Skype: SkyStorm77
ФИО: Костюк Константин Вячеславович

Re: Elmot - профессия - дилетант

Сообщение Dmitry__ » 06 июн 2014, 00:40

elmot писал(а):И нам показали мк, потребляющий 500нА. Он, конечно, в глубоком сне при этом, но можно разбудить.

арм 500нА? мсп давно с такими потреблениями:
Standby Mode: 0.5 μA
Off Mode (RAM Retention): 0.1 μA
Active Mode: 220 μA at 1 MHz, 2.2 V
Главное в сверхнизких потреблениях во сне - это возможность очень быстрого выхода из сна: "Ultra-Fast Wake-Up From Standby Mode in Less Than 1 μs". Так часы на ez430 и работают. Раз в 1/100 секунды проснуться, перемолоть все данные и заснуть.
Аватара пользователя
Dmitry__

Сообщения: 7975
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Elmot - профессия - дилетант

Сообщение elmot » 06 июн 2014, 01:22

да, тож ничо. У STM32L0 это ARM Cortex M0+, пол микроампера в стэндбае, но на 1.65В. Рам при этом не сохраняется, только backup domain (20 байт) спецрегистров. Минимум, который этот арм может жрать "на ходу" - это 8мкА на 65 кГц. Время на проснуться - 6.5мкс. Так что все равно достойный ответ Чемберлену.

Ну и периферии на камешке дофига, это как водится. Из прикольных фишек - бескварцевый USB клиент.
Сама плата тоже прикольная - новый программатор - камень можно шить как раньше утилитой, а можно просто кинуть бинарник на виртуальный usb-диск. Программатор можно отломать. Еще и USB-UART протащен через тот же программатор(привет dccharacter!).
Ардуино-совместимое по пинам.

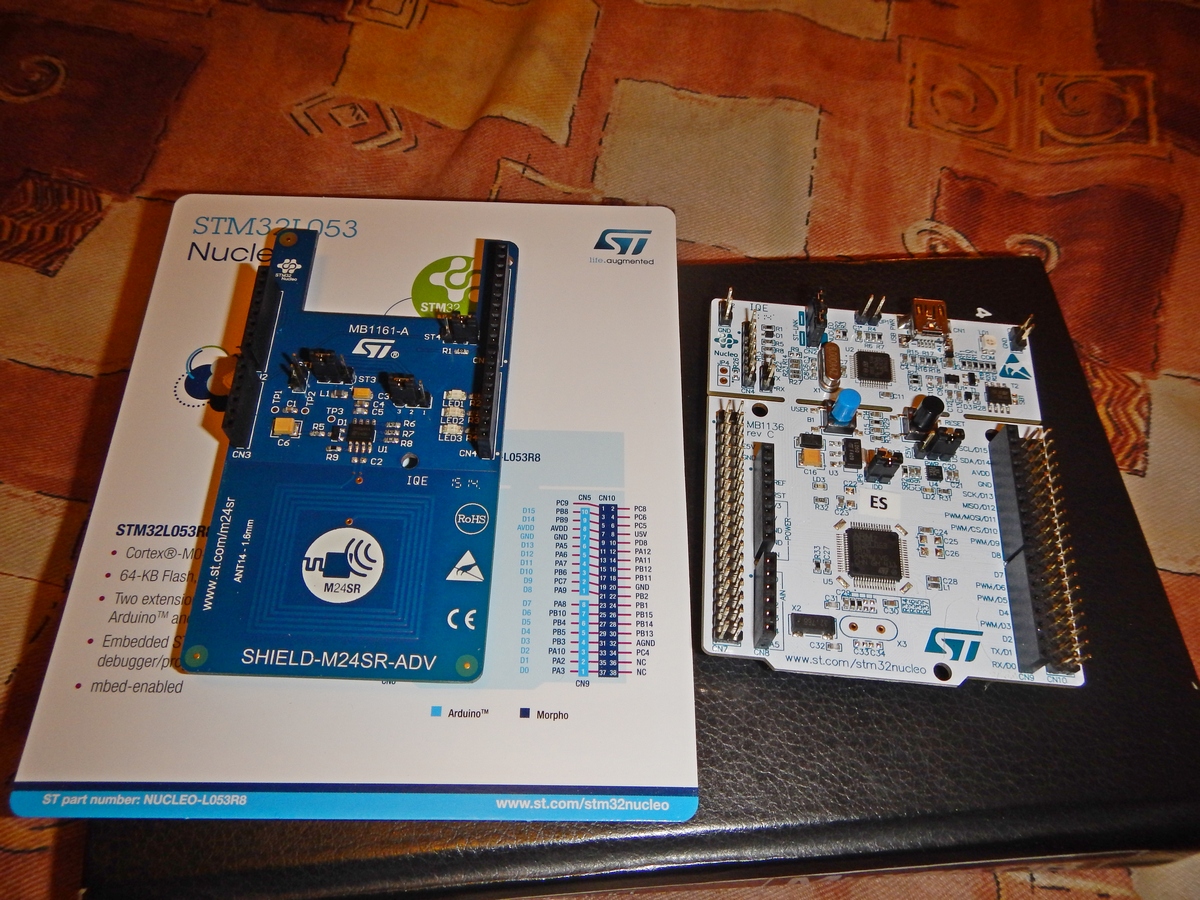

Групповой портрет новых игрушек:
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Dmitry__ » 06 июн 2014, 01:48

Ну, судя по:
http://caxapa.ru/397031.html
Не все так однозначно с арм /дочь ембеддера/ :)

Добавлено спустя 6 минут 34 секунды:
поглазей "блок-схема системы тактирования MSP430F5xxx" :D
http://caxapa.ru/thumbs/397081/Page_158_from_slau208k.pdf
И:
А вот такая вот фича: Кроме "Ultrafast Wake-Up From Standby Mode in Less Than 1 µs", в MSP периферия может работать со стоящим ядром, асинхронные таймеры, пробуждение любой ногой, управление тактированием от нескольких источников на ходу. Что то
не припоминаю (может отстал уже) каким еще кристаллом я бы смог, допустим, принимать и передавать FSK со скоростью 2 кбод, находясь по существу глубоком дауне. На MSP влегкую... Только что выяснил, что в мелких появился DTC для ADC. Ну и BOD абсолютно нежручий забыл...
Аватара пользователя
Dmitry__

Сообщения: 7975
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Elmot - профессия - дилетант

Сообщение elmot » 06 июн 2014, 02:23

ну можно до посинения о чем-то спорить. на стмке тоже на борту ulp периферия, куча всего и без ядра может работать само. все молодцы. но кормили меня задарма на воркшопе stm:)
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Dmitry__ » 06 июн 2014, 04:40

elmot писал(а):все молодцы. но кормили меня задарма на воркшопе stm:)

Kxe, а я думал ты идейный :crazy:
Вкусно кормили?
:beer:
Аватара пользователя
Dmitry__

Сообщения: 7975
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Elmot - профессия - дилетант

Сообщение elmot » 06 июн 2014, 07:57

Dmitry__ писал(а):
elmot писал(а):все молодцы. но кормили меня задарма на воркшопе stm:)

Kxe, а я думал ты идейный :crazy:
Вкусно кормили?
:beer:

Чегой-то я вдруг идейный:)
Да, неплохо:)
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение elmot » 27 июн 2014, 23:27

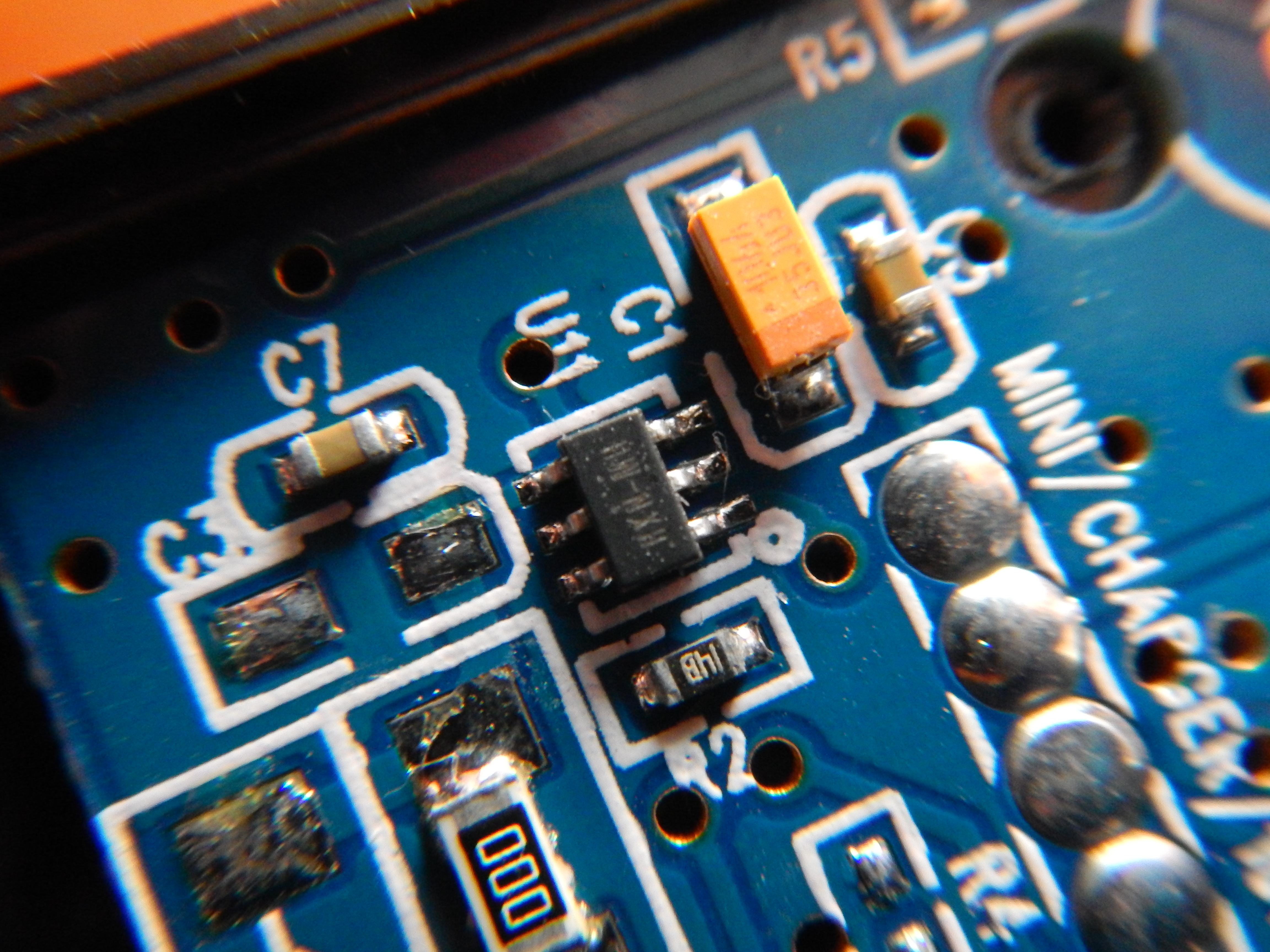

Народ, подскажите, что это может быть за микра?
Стоит в сгоревшем крэдле для зарядки GPS трекера, вероятно - контроллер заряда Lipo батареи.
Кредл сдох потому, что его пытались питать от 2S батареи вместо его родных 5В.
Вложения
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Elmot - профессия - дилетант

Сообщение Madf » 28 июн 2014, 18:03

на MCP73831/2 не похоже, ибо у того 5 ног /
какая-то китайская разработка/аналог
похоже на TP4057
Madf

Сообщения: 3232
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Elmot - профессия - дилетант

Сообщение Angel71 » 28 июн 2014, 18:34

elmot, трудно сказать, разных микр много. попробуте примерно так поискать li-pol charge ic SOT-23-6, а там уже пытаться изучить распиновку по даташитам и сравнить с платой. правда есть неплохой шанс, что это какая-то китайская фень-хрень и её фиг достанешь.
Аватара пользователя
Angel71

Сообщения: 10600
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Elmot - профессия - дилетант

Сообщение elmot » 30 июн 2014, 16:36

Ну ясно, спасибо. Видимо не буду заморачиваться, припаяю разъем для внешней зарядки акка и хватит.
