Re: dccharacter - Излить посильно

Сообщение Nesenin » 23 янв 2013, 19:06

тут есть драйвер 1фазный его приклеили на обмотку сверху.

Добавлено спустя 2 минуты 19 секунд:
драйвер А1442 фирмы Allegro
Аватара пользователя
Nesenin

Сообщения: 1341
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 23 янв 2013, 19:21

Я сказал, что на том видео контроллер на пик?
Я сказал:
Dmitry__ писал(а):Контроллер на пик без драйверов сам найди.
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение dccharacter » 23 янв 2013, 21:29

Dmitry__ писал(а):Перемотал такой, сопротивление обмотки получилось 100 ом.

Это ты каким проводом и сколько мотал? :shock:

Добавлено спустя 1 минуту 30 секунд:
http://www.vasiligordee.narod.ru/vysokoomnye.html
мммм?
нет, но там же еще витков много должно быть. точнее не много, а в 4 раза больше
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

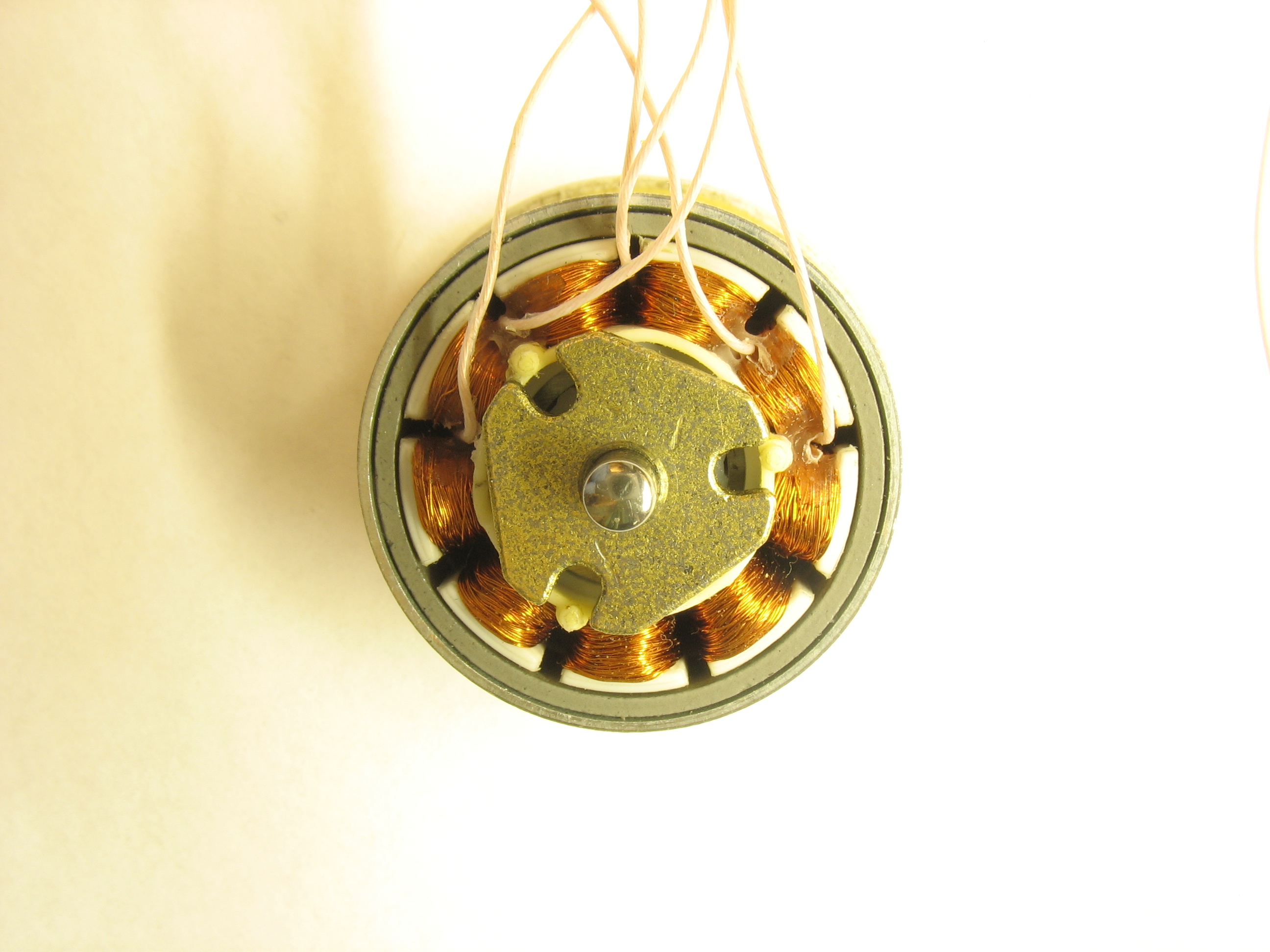

Сообщение Dmitry__ » 23 янв 2013, 22:15

Да неееее, какой высокоомный провод? Наоборот, найти бы провод с меньшим сопротивлением чем у меди. Тогда я бы захватил этот мир :)

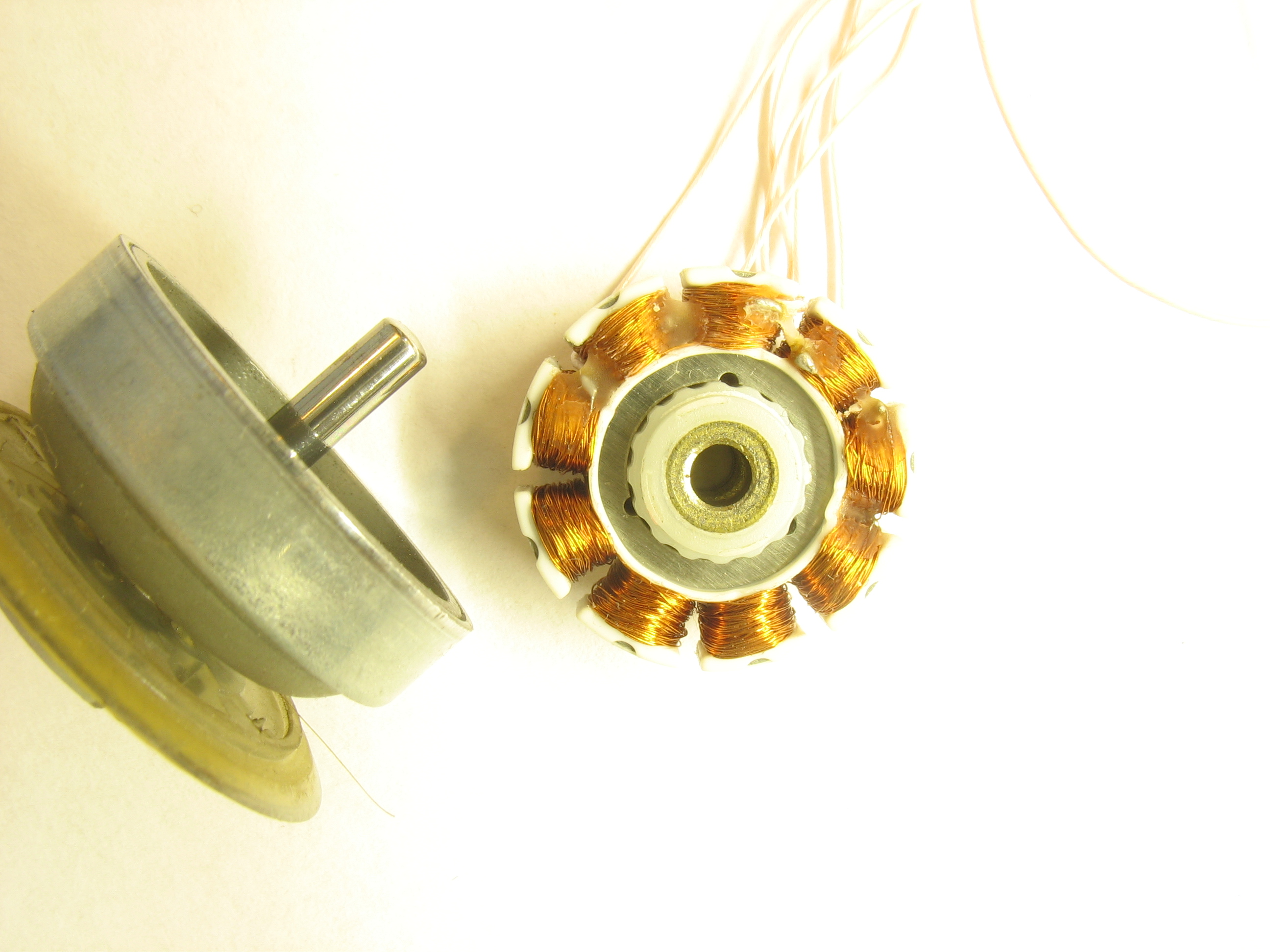

Вот он "прощай выходной день", провод 0.08мм, витков не помню сколько.
Немного обманул, 80 ом обмотка. При 5-ти вольтах крутит груз как камера без вопросов.
А это 5V^2/80om=0.3 ватта 8)



Вот и понтонулся :oops:
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение dccharacter » 23 янв 2013, 22:22

Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение elmot » 23 янв 2013, 22:38

а намоточную машинку нафигачить силами присутствующих?
ЗЫ. Ко мне тут уже тоже обратились за гиростабилизированной камерой.
Аватара пользователя
elmot

Сообщения: 5691
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: dccharacter - Излить посильно

Сообщение dccharacter » 23 янв 2013, 23:14

у меня только 10Ом получилось. Пустил 500 мА по ней - вроде ничего, но так, не сказать чтоб прям вообще восторг. Ща длину провода померяю, который лег в намотку.
6,60 м
11,4 Ом

уд сопр. ~1,7
т.е. провод 0,117

Добавлено спустя 8 минут 52 секунды:
т.е. мотать надо плотнее и больше проводом 0,06
застрелиться

Добавлено спустя 49 секунд:
elmot писал(а):а намоточную машинку нафигачить силами присутствующих?
ЗЫ. Ко мне тут уже тоже обратились за гиростабилизированной камерой.

можно
но тоже застрелиться
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 23 янв 2013, 23:15

dccharacter писал(а):http://www.youtube.com/watch?v=Z0qkWLM9V8M

Выглядит достойно, вопрос только в наматывании провода диаметром 0.08мм и тоньше. И межполюсный зазор в сидиромном железе меньше. Но принцип работы натолкнул на мысль, надо покурить это дело.
Кста, статор на видео мотают очень интересный, сколько я всего еще не знаю :cry:
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение Angel71 » 23 янв 2013, 23:15

по ссылкам в том видео намоточного увидел такую интересную конструкцию

:) круть. сколько вариантов видел, но этот нечто.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: dccharacter - Излить посильно

Сообщение dccharacter » 23 янв 2013, 23:20

http://www.youtube.com/watch?v=XzEzHE2F ... r_embedded
А вот тут что за странная намотка?
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 23 янв 2013, 23:45

Хрень это, витки скатываются с поверхности в пазы, коллекторный двигатель мотается не как брушлессы, у них одна обмотка захватывает несколько полюсов, так мотать просто...
Господа, если вам нужна стабилиз. база для камеры, то сидиромный двигатель пойдет без перемотки, проще разработать драйвер низковольтный на примерно 1 вольт.
Про 100 ом это я хочу захватить мир. Для другого это совсем. Щаз не скажу, а то мегабизону будет скучно :crazy:

Добавлено спустя 17 минут 35 секунд:
Во, тут видно как работает, надо мутить... :)
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение dccharacter » 23 янв 2013, 23:45

я уже почти закончил намоточную машинку
игл нет от шприцев жаль...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 23 янв 2013, 23:55

dccharacter писал(а):я уже почти закончил намоточную машинку

Псих, вот тебя возбудить легко... :)

С иглой. Просунуть провод в иглу и мотать? Думал об этом. Но, игла толще зазора межполюсного - раз. Края иглы (даже если отполировать), острые для лака провода, слишком маленькая площадь - это два.
Твоя ссылка на машинку - то что надо...
Аватара пользователя
Dmitry__

Сообщения: 8018
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение dccharacter » 24 янв 2013, 00:58

оборжетесь

Добавлено спустя 30 минут 44 секунды:
готово
ща видос
готовьте попкорн
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 24 янв 2013, 01:04

Давай, от заказов отбоя не будет.

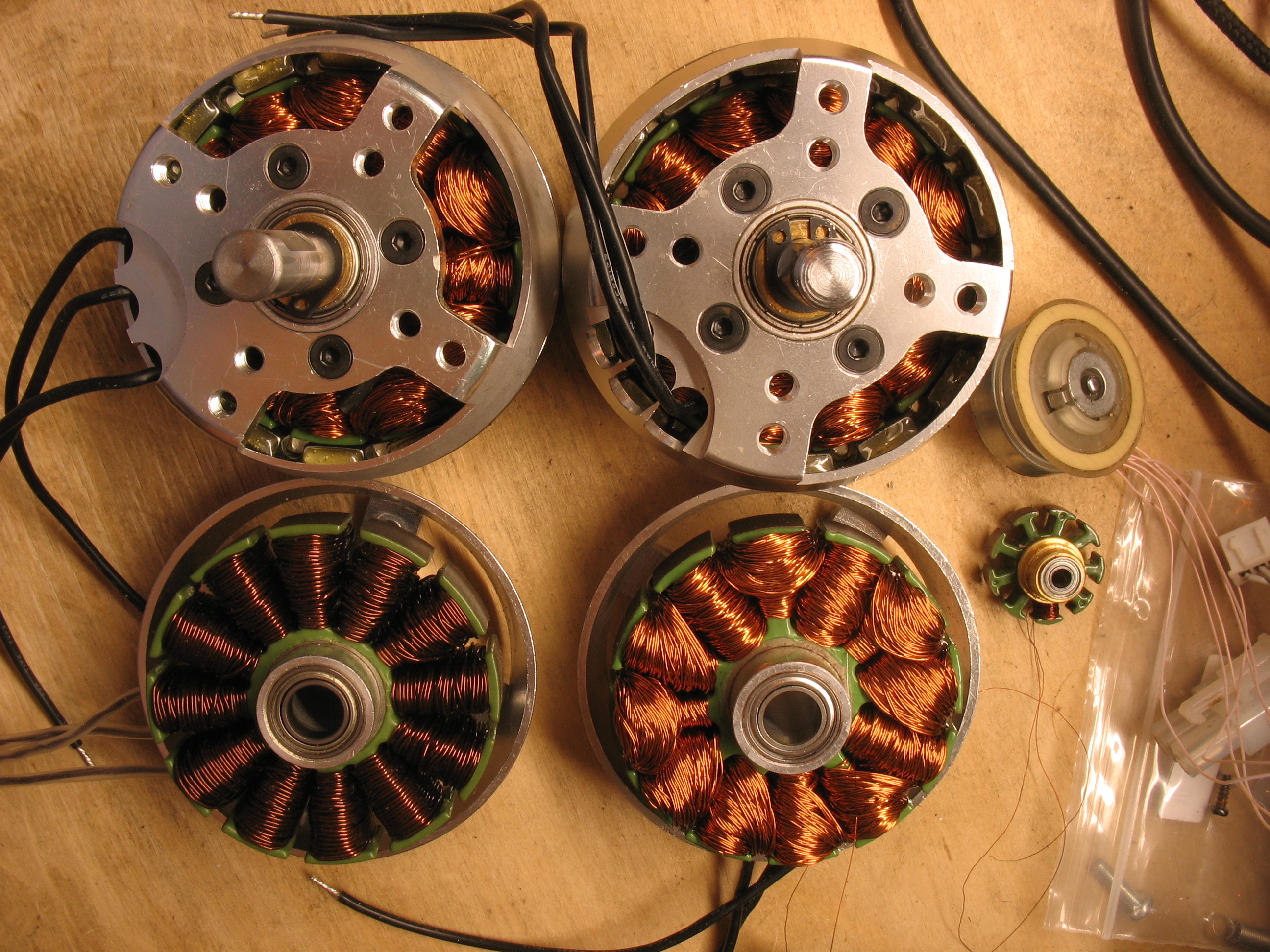

Глянь как мотает станок под названием кетаец :)
слева внизу - я мотал, остальные - кетайцы, сопротивление обмотки в 6 раз больше :o
Кто-то хотел мутить бизнес на кетайцах.
Ненавижу кетайцев, ненавижу кетайцев, ненавижу кетайцев, ненавижу кетайцев
