Re: dccharacter - Излить посильно

Сообщение dccharacter » 23 май 2015, 21:46

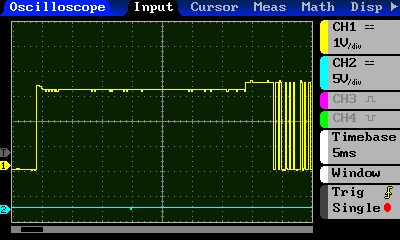

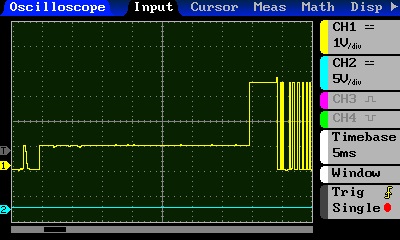

Не, не там. Гля чо на ноге с и без нагрузки
Тебе кстати эта штука понравится. Там много чего можно поначередить
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 23 май 2015, 21:54

dccharacter писал(а): Гля чо на ноге с и без нагрузки

Ну, очень смахивает на тестирование пина на предмет подкл. нагрузки. Резюк на землю нужен прям на пине esp8266 (чтоб убрать этот 3-х уровневый сигнал).
dccharacter писал(а):Тебе кстати эта штука понравится. Там много чего можно поначередить

Ты про esp8266? Я их даже купил, лежат, зреют. Стал придумывать для них задачи, но все заканчивалось: "проще/лучше/дешевле/экономнее по потреблению/ поставить сверхрегенератор"
Аватара пользователя
Dmitry__

Сообщения: 7977
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение dccharacter » 23 май 2015, 22:24

в машину можно музыку закачивать из дома. Они ж лупят на километр

Добавлено спустя 2 минуты 47 секунд:
Что за тестирование на нагрузку? Если пин сконфигурирован как вход, откуда эти 0.8В на нем? Если на выход, то почему только 0,8 а не VDD?

Добавлено спустя 5 минут 37 секунд:
Это, братцы
транзистор-то, кажется и правда кт3107г
кт3107г
кт3107, Карл

Добавлено спустя 4 минуты 53 секунды:
А, не, кт3102г

Добавлено спустя 1 минуту 9 секунд:
Ну че, правда туда 100кОм впендюрить?

Добавлено спустя 7 минут 49 секунд:
Скорее всего какая-то хрень с транзистором
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение dccharacter » 24 май 2015, 21:16

Хы, короче в чем фишка
в большом устройстве, к которому я подключаю ЕСП реализована защита от переполюсовки - диодный мост на входе. Дальше надо продолжать? Беру землю от БП большого устройства ДО диодного моста, а дальше выход уарта с незащищенной землей пихаю в схему ПОСЛЕ защиты. А могло ведь и пыхнуть...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 24 май 2015, 22:46

Ничего не понял, но у тебя какой-то талант все переполюсовывать. Ты, случайно, стихи не пишешь? :crazy:
Аватара пользователя
Dmitry__

Сообщения: 7977
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение dccharacter » 24 май 2015, 23:55

Неа. Перепаял все в третий раз, влез в большое устройство, запилил там нормальный источник питания, все проверил - нихрена не работает. При запуске ЕСП с подключенным на ногу транзистором модуль уходит в ребут луп. Я, похоже, как то причудливо спалил ему входные каскады, иначе я уже не знаю, что и думать.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 25 май 2015, 00:10

А как горелый транзистор может влиять на ребут модуля? Ну дохлый он и что? Там ведь резистор стоит, он не дает модулю выйти из спецификации пинов. Если не идет >3 вольт и 20ма. с горелой схемы на пин esp8266, то пофиг, горелое там что-то или нет. Ты бы сделал как я говорил, проверь ребутность с резистором на землю, например 1к, транзистор совсем отключи. Как я понимаю, из твоего описания что ты делаешь, этот резистор будет полный аналог дохлому транзистору. Или у тебя там совсем не то что ты пишешь, или одно из двух :)
Аватара пользователя
Dmitry__

Сообщения: 7977
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение dccharacter » 25 май 2015, 00:13

Не транзистору, а модулю спалил входные каскады!
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение dccharacter » 25 май 2015, 20:29

Так и не победил... За две недели не смог связать два МК уартами. Я щетаю - победа.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение Dmitry__ » 26 май 2015, 01:20

dccharacter писал(а):За две недели не смог связать два МК уартами. Я щетаю - победа.

Да, это победа :crazy:
Давай так:
Пришел дворник, все подмееел, подмел,
поставил стол (бум) и стул (бдыщь) и начал писать:
"Я собрал esp8266 вот так и так,
а чулочки порвались, мама с дочкой подрались".
Дзынь-зынь

:)
Аватара пользователя
Dmitry__

Сообщения: 7977
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: dccharacter - Излить посильно

Сообщение Angel71 » 26 май 2015, 01:25

dccharacter, купи пару беспаечных макеток и немного проводков к ним. :wink: очень удобно.
Аватара пользователя
Angel71

Сообщения: 10601
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: dccharacter - Излить посильно

Сообщение dccharacter » 26 май 2015, 04:41

Angel71 писал(а):dccharacter, купи пару беспаечных макеток и немного проводков к ним. :wink: очень удобно.

Дофига такого добра
Просто много СМД-шных кимпонентов, и хотелось не на соплях.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение dccharacter » 31 май 2015, 21:53

Занялся тут своим любимым делом - разламыванием принтеров. Обнаружил (внезапно), что на каретке струйника стоит энкодер с цифровым выходом, а на подаче - с аналоговым. Формфактор у энкодеров одинаковый. Вопрос - нафига и/или почему?

Добавлено спустя 9 минут 40 секунд:
А еще, по-моему, энкодер на картеке имеет два назначения:
1. Грубое позиционирование каретки (там люфт миллиметра 3 у нее, ну не может она точно позиционироваться при таком люфте)
2. Считывание положения для управления соплами.
Т.е. грубо каретку поставили в начало строки - фигачим на полной скорости, а сопла уже плюются в нужные моменты, когда пролетаем нужные положения.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение dccharacter » 02 июн 2015, 02:11

Ого, ребят, а это интересно уже. Залил свою прошивку в абсолютно новый ESP8266, поведение идентично предыдущему испытуемому, т.е. при наличие нагрузки в виде базы транзистора или ноги МК либо на ТХ либо на GPIO2 в момент старта приводит к хардфолту и ресет лупу. Никто не напарывался на похожее поведение? Я вот думаю - в прошивке что-то не то что ли? Надо набраться сил и попытаться с каким-нить работающим примером поиграться...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: dccharacter - Излить посильно

Сообщение dccharacter » 02 июн 2015, 07:09

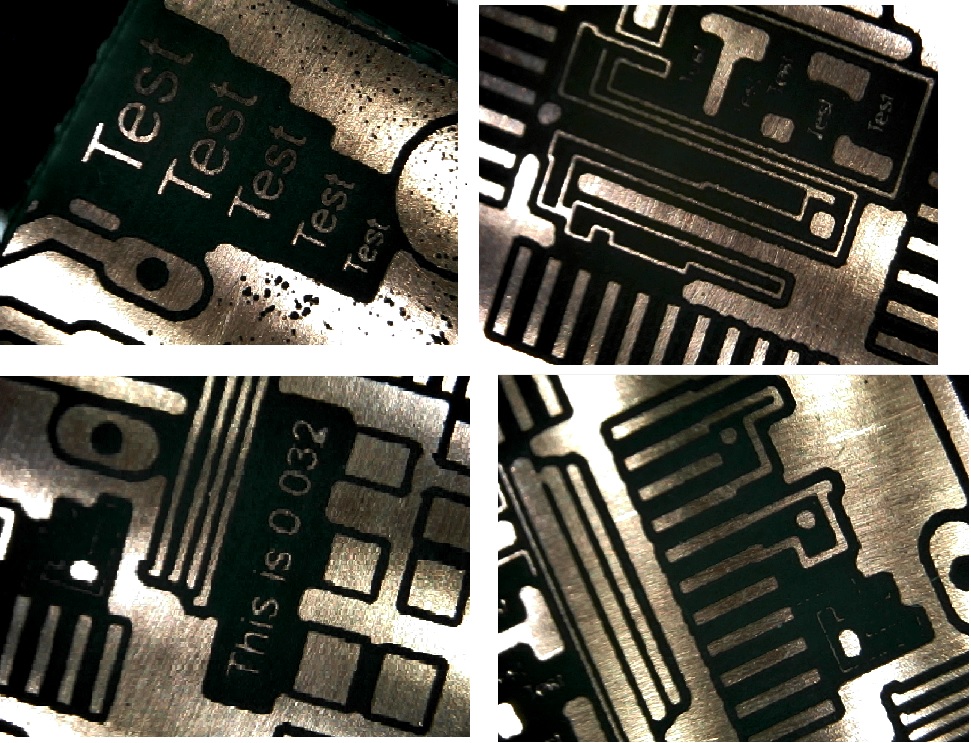

Ого блин класс какой - у меня так еще никогда не получалось. Плата с налепленым фоторезистом, засветка через стекло УФ-диодами (30 штук на плату распаял) в течение минуты. Травление персульфатом натрия (долго травит, собака).
Дырки на земле - это на пленке были отпечатки пальцев, краска не легла. Был бы лазерник, было бы в плане отпечатков получше, но, мне кажется, дыры бы остались из-за неполного заполнения тонером. Краска все-таки разливается получше.
Под надписью "This is 0.032" - посадочные под 0805 резистор и светик, рядом справа sot23
паралельные полосы под ноги справа вверху и внизу - это MQFP44-2
Та дорожка, что почти стравилась - это 0.001 (кажись дюйм - а чо, Игл в мм не умеет? Че-то не найду переключение)
Над ней справа внизу - 0.04
Тонкая справа вверху - 0.005 (0.127 мм)
Текст 0.032 - это 0.032 :-)
Тесты - от 0.024 до 0.07 (0.6096 - 1.778мм)

Норм?
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
