ардуино+микрофон+мотор

Как собрать и запрограммировать робота на Arduino(Freeduino, Roboduino, Seeduino ...). Используем Wiring и Processing.

Re: ардуино+микрофон+мотор

Сообщение Angel71 » 22 фев 2010, 19:42

Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ардуино+микрофон+мотор

Сообщение Ворон » 23 фев 2010, 05:47

olesya писал(а):Ворон, ну например у потенциометра 3 палочки на выходе, а у микрофона 2, как куда и что воткнуть для меня проблема:) по этому и прошу с картинками. Да и код опять же.
Angel71, да я уже 3 дня все там изучаю, но там очень сильно напутано и больше текста чем примеров.

Как думаете. схема которую я выложила подойдет? Ну, конечно и код поменять?

извините за офф топ НО различая детали по :shock: палочкам :shock: сложно понять зачем они ,
принципы работы микрофона это изменение емкости или сопротивления,или (что уже редкость)генерация переменного напряжения, таблеточные микрофоны около 1кОм сопротивление имеют и как потенциометр отлично можно применять именно для измерения ГРОМКОСТИ звука)) его сопротивление падает суммарно при звуковом давлении.....учите детельки....по даташитам!!!!!!!!!!!

Добавлено спустя 2 минуты 29 секунд:
ЗЫ прям картинку нарисовать хотца)) :ROFL:
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: ардуино+микрофон+мотор

Сообщение Angel71 » 23 фев 2010, 16:22

вообще то сейчас в основном электретные микрофоны выпускают. ну, не важно :crazy: в любом случае какое еще изменение сопротивления или емкости? эт всё внутрях микрофона в зависимости от типа. :) а на выходе почти у всех переменное напряжение.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ардуино+микрофон+мотор

Сообщение Ворон » 23 фев 2010, 22:18

Ангел71 вы ошибаетесь)))переменое сопротивление))или емкость))и подключаются они на какое то опорное напряжение))и уже его калышат ))
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: ардуино+микрофон+мотор

Сообщение olesya » 23 фев 2010, 22:58

Люди!

Я конечно понимаю что вы все очень умные, способные и мастера давать советы при этом излагаясь заумными словами. Я же у вас не ссылок где литературу почитать прошу и не про сопротивление в микрофонах. Мне чтоб это понять надо много месяцев потратить.

Я же просто спрашиваю можно ли схемы которые я вам выложила переделать под мою и как?

я не мастер во всех этих проводочках и детальках, и даже почти не чайник. И времени у меня нет. я занимаюсь граф дизайном и версткой, и если меня о чем-то практическом спросят я не буду уходить в теорию.

Знаю, сейчас разозлитесь на меня и вообще ничего не ответите, но тогда уж зачем смеяться на до мной что я не знаю что к какой ножке прицепить и в каком направлении пустить.

Спасибо за внимание

Олеся

Добавлено спустя 8 минут 8 секунд:
Ворон писал(а): извините за офф топ НО различая детали по :shock: палочкам :shock: сложно понять зачем они , :

у Вас допутим в школе были нелюбимые предметы? Которые вы не понимали и учили только чтобы получить положительную оценку?
Вот у меня так дело с физикой!
Мне действительно интересно, но интересно не тупо биться головой о мой ардуино, тк не получается, а делать так что все работает.
я не понимаю схем как в учебниках со всякими зигзагами и усл обозначениями. И текст соответственно я не понимаю, тк не знаю что куда зачем и почему.
Те примеры работы с ардуино с нормальными картинками (как я выложила) я делаю за несколько минут, разбираю все и понимаю. Но не схемы и умные слова.
olesya

Сообщения: 30
Зарегистрирован: 16 фев 2010, 17:48
Откуда: London

Re: ардуино+микрофон+мотор

Сообщение Angel71 » 24 фев 2010, 16:27

Ворон писал(а):Ангел71 вы ошибаетесь)))переменое сопротивление))или емкость))и подключаются они на какое то опорное напряжение))и уже его калышат ))

:) ну хз, мож мы одно и тоже подразумеваем, может нет. я это себе всегда так представлял: на входе "земля", на выходе некие колебания относительно неё.

понятно, что до ацп сигнал с микрофона можно подтягивающим резистором мучать, можно различные усилители использовать :oops: какие варианты подключения еще возможны, наверно уже да, слабо представляю :pardon: из-за того, что кроме "стандартного" варианта ничего даже не пытался никогда сделать, бо небыло необходимости.
olesya, с чего вдруг злиться? да можно сделать то, что вы хотите. как можно подключить мотор и управлять им на дуине описано тут http://arduino-ru.blogspot.com/2009/02/blog-post.html.
olesya писал(а):я сделала тот пример с sound сенсором, получилось.

со звуком вы вроде уже разобрались. :oops: вроде всё нужное у вас есть, без всяких сложных схем, просто "ножка такая-то такой детальки подлючается туда-то и туда-то". в чём именно сейчас загвоздка?
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ардуино+микрофон+мотор

Сообщение olesya » 24 фев 2010, 23:38

Angel71, по вашей последней ссылке не могу ничего найти про мотор.
Я и сама толком не понимю что ему не так : то мотор не крутится, то микрофон не работает...
olesya

Сообщения: 30
Зарегистрирован: 16 фев 2010, 17:48
Откуда: London

Re: ардуино+микрофон+мотор

Сообщение Angel71 » 24 фев 2010, 23:53

извиняюсь, не ту ссылку скопировал. вот правильная http://robocraft.ru/blog/arduino/170.html
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ардуино+микрофон+мотор

Сообщение olesya » 25 фев 2010, 00:39

Спасибо
Не получится у меня это у меня нет L293D
да и там опять одни схемы, которые я не понимаю, да и как микрофон туда прикрутить я тоже не знаю.
Серьезно у меня завтра последний день. С утра сдать надо.

Нарисуйте мне, пожалуйста схему на http://fritzing.org/ и код какой-нибудь, чтоб работало. Я даже денюжку вышлю, но я серьезно уже не могу. Видимо у меня руки не из того места.

Мне нужно чтобы микрофон включал мотор. и когда не дуют в микрофон выключался.

Можете скинуть на olesya_ger@yahoo.com

пожалуйста
olesya

Сообщения: 30
Зарегистрирован: 16 фев 2010, 17:48
Откуда: London

Re: ардуино+микрофон+мотор

Сообщение Angel71 » 25 фев 2010, 01:40

для того, чтоб нарисовать схему нужно знать какие у вас детали есть :) кроме того, что у вас есть ардуина, усилитель, какой-то мотор и микрофон по сути ничего неизвестно. мотор напрямую к плате дуины (если это не очень мелкий вибромоторчик и то не уверен, нужно смотреть сколько он потребляет) подключать нельзя, тут минимум через транзистор нужно. :pardon: да и в агонии до утра чтот рисовать и писать код это мягко говоря не ко мне.
единственно, что могу подсказать, что вам можно забыть про мотор. возьмите просто обычный светодиод и зажигайте его, когда на микрофоне есть звук и выключайте в противном случае. принцип работы от этого не изменится.
Аватара пользователя
Angel71

Сообщения: 10644
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: ардуино+микрофон+мотор

Сообщение olesya » 25 фев 2010, 01:54

у меня есть все детали как в secret knock detecting lock, там у меня моторчик работает со всеми транзисторами резаbсторами и диодами, и лампочки мегают. я пытаюсь заменить там пиезо на микрофон:)
сейчас паяю амплифаер. просто скажите пожалуйста можно ли будет амплифаер с микрофон воткнуть в граунд и аналоговую дырочку, а все остальной как в сикрет ноке?
или в этом случае надо куда-то в другое место подключать амплифаер и менять резисторы на более сильные?

ну и код само собой перепишем чтобы он не стуки воспринимал
olesya

Сообщения: 30
Зарегистрирован: 16 фев 2010, 17:48
Откуда: London

Re: ардуино+микрофон+мотор

Сообщение galex1981 » 25 фев 2010, 02:13

А что за усилитель (amplifier) вы паяете? И можно ссылку на ваш knock detecting lock?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4358
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ардуино+микрофон+мотор

Сообщение olesya » 25 фев 2010, 02:17

http://grathio.com/2009/11/secret-knock ... -lock.html это сикрет нок

а амплифаер я еще пока не спаяла - я думаю:) как что куда и зачем:)
Вложения
Screen shot 2010-02-24 at 22.27.40.png
Screen shot 2010-02-24 at 22.27.40.png (10.79 КиБ) Просмотров: 3671
olesya

Сообщения: 30
Зарегистрирован: 16 фев 2010, 17:48
Откуда: London

Re: ардуино+микрофон+мотор

Сообщение Ворон » 25 фев 2010, 02:20

Angel71 писал(а):
Ворон писал(а):Ангел71 вы ошибаетесь)))переменое сопротивление))или емкость))и подключаются они на какое то опорное напряжение))и уже его калышат ))

:) ну хз, мож мы одно и тоже подразумеваем, может нет. я это себе всегда так представлял: на входе "земля", на выходе некие колебания относительно неё.

понятно, что до ацп сигнал с микрофона можно подтягивающим резистором мучать, можно различные усилители использовать :oops: какие варианты подключения еще возможны, наверно уже да, слабо представляю :pardon: из-за того, что кроме "стандартного" варианта ничего даже не пытался никогда сделать, бо небыло необходимости.

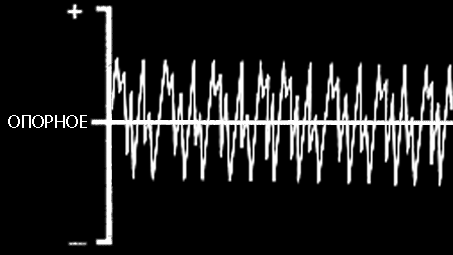

ну так требуется что мотор враЩался , а размер амплитуды и будет сила с которой дуют)))а с какой детальки снимется эта амплитуда АЦП входом не суть важно не так ли?
Ворон

Сообщения: 1054
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: ардуино+микрофон+мотор

Сообщение olesya » 25 фев 2010, 02:21

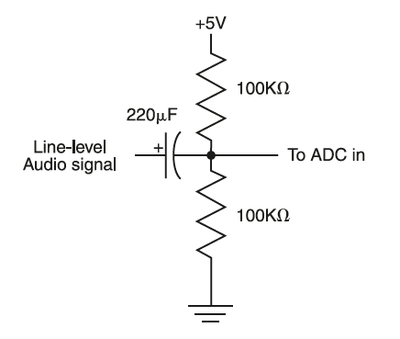

скажите пожалуйста, это тоже усилитель? а то он вроде как проще:)
Вложения
Screen shot 2010-02-24 at 22.31.43.png
olesya

Сообщения: 30
Зарегистрирован: 16 фев 2010, 17:48
Откуда: London
