этот контакт включает драйвер, подсоединяй его к плюсовой шине макетки.
RootAdmin, у него так и сделано, клеммы с знаком - соединены вместе и на минусовую шину.
Добавлено спустя 2 минуты 2 секунды:
вот вроде такая же плата

![]() |
roboforum.ruТехнический форум по робототехнике. |
|
RootAdmin писал(а):Наверно я не сильно хорошо смотрел на фото, но ИМХО стоят там на развязке обычные оптроны. У светодиода которых анод и катод ессно. Вот эти аноды и катоды выведены на клеммы. И подключай как хочешь. Я бы все катоды (выводы с "-") подключил на землю. Землю ардуины. А выводы с "+" - использовал для управления.

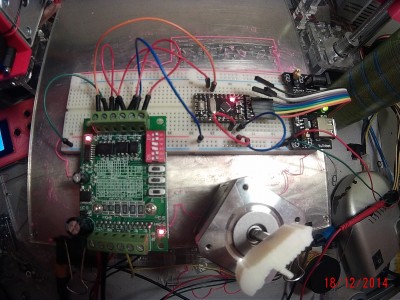

На фото на 5 вывод ардуины прицеплен какой контакт драйвера?
Dir? Поменяйте местами...
И да, скетч еще недоработан. Двигатель должен вращаться с частотой заданной в timerLoadValue=SetupTimer2(120);
Шестьдесят шагов в секунду.
RootAdmin писал(а):
Для этого подключаем к модулю двигатель, выводы EN+, CW+, CLK+ подключаем к +5V через сопротивления в 100 ом (не вижу на фото платы токоограничивающих резисторов).
Как раз макетку использовать удобно. К выводам EN-, CW-, CLK- подключаем провода.
Подаем питание на драйвер.
Берем провод CLK- и замыкаем его на массу (обязательно источника +5V, НЕ питания двигателя).
Если двигатель начинает шагать (на глаз можно не заметить, лучше рукой щупать) - хорошо.
Если нет - замыкаем на массу EN- и повторяем процедуру.
RootAdmin писал(а):Оставляем как работает. Если сейчас подключить - двигатель вертится?
Myp писал(а):такс
в инетрнетах народ пишет что логика именно у этой платы отнюдь не банальная.
все 3 контакта с знаком + надо на постоянку подключить на +5 вольт.
а уже сигналы управления подавать на оставшиеся со знаком -
