Обсуждение вариантов изготовления координатного станка.

Модератор: bolt

Сообщение avr123.nm.ru » 15 авг 2007, 20:13

[off]Вах, вах ... [/off]
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 15 авг 2007, 20:21

а я решился на эксперимент
дабы оценить всю глубину предприятия
и не тратить сразу много баблосиков
возьму ножовку и из 2х сканеров сделаю координатный станок =)
ради такого дела даже купил на молотке ещё один сканер чёрнобелый за 50 рублей!
(кста оч рекомендую, модно купить за 200 рублей какойнить старый струйник
в котором будет минимум 2 шаговых двигателя(уже выгодней чем в магазине), 1 железная направляющая и по мелочи =) )


половину 1 сканера пришуруплю ко второму и попробую этим делом рулить  =)
если понравитсо то куплю нормальные приводы готовые  и буду делать станок
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17953
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 15 авг 2007, 20:25

советую покупать А3 старые матричные - там мощные моторы и направляющие стальные по 15 мм диаметром.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 15 авг 2007, 20:27

avr123.nm.ru писал(а):советую покупать А3 старые матричные - там мощные моторы и направляющие стальные по 15 мм диаметром.

пока не встречал =/
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17953
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 16 авг 2007, 12:49

avr123.nm.ru писал(а):советую покупать А3 старые матричные - там мощные моторы и направляющие стальные по 15 мм диаметром.

К сожалению это не всегда так. У меня был матричный под А4 Macintosh так там шаговик стоял почти на 1А. У него каретка была литая металлическая, а перемещалась она не ремнем, а стальным тросиком. И в принтерах обычно ставят галимые шаговики с большим люфтом и углом поворота 7,5 градусов, а не 1,8 как хотелось бы. Если есть возможность, то лучше договориться в какойнить конторе по ремонту принтеров чтобы у них купить шаговики.
Кстати у меня двигатель который поменьше оказался с угом поворота не 1,8, а 1,875, т. е. не 200 шагов на оборот, а 192. Придется делать корректировку после каждых 25 шагов добавлять еще один шаг.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение avr123.nm.ru » 16 авг 2007, 13:21

дак в прогах это выставляется.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение avr123.nm.ru » 16 авг 2007, 13:26

Myp писал(а):
avr123.nm.ru писал(а):советую покупать А3 старые матричные - там мощные моторы и направляющие стальные по 15 мм диаметром.

пока не встречал =/


Epson 1050 в подвалах московский поликлиник пылятся в немеряном колличестве.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 16 авг 2007, 13:46

avr123.nm.ru писал(а):дак в прогах это выставляется.

Кто? Если корректировка, то так и будет.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение avr123.nm.ru » 16 авг 2007, 14:25

обычно вводится: мм на шаг
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Myp » 16 авг 2007, 17:31

avr123.nm.ru писал(а):
Myp писал(а):
avr123.nm.ru писал(а):советую покупать А3 старые матричные - там мощные моторы и направляющие стальные по 15 мм диаметром.

пока не встречал =/


Epson 1050 в подвалах московский поликлиник пылятся в немеряном колличестве.


Отлично!
остаётся только обсудить как Тов. АВР123 может переправить 4-5 таких принтеров в Тверь с минимальными затратами...
:lol:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17953
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Master » 16 авг 2007, 18:39

avr123.nm.ru писал(а):обычно вводится: мм на шаг

avrя не монимаю что ты говоришь и вообще к чему?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 16 авг 2007, 19:17

Master писал(а):
avr123.nm.ru писал(а):обычно вводится: мм на шаг

avrя не монимаю что ты говоришь и вообще к чему?

рискну предположить что вводитсо количество милиметров которое проедет каретка за шаг двигателя
тобишь чтоб ориентироваться не на количество дополнительных шагов а на то скока миллиметров в конечном итоге должна проехать каретка
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17953
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 16 авг 2007, 20:46

в программах для ЧПУ обычно есть поле настройки под конкретный станок для каждой оси.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение Master » 17 авг 2007, 01:40

Ну я думаю сделать юстировку для каждой оси. А проблему с разным шагом решать так, после того как шаговик отсчитает 25 шагов в одну сторону, т. е. общее количество шагов будет кратно 25, то +1 дополнительный шаг. Ну это вообще так чтобы поизварщаться если делать, то покупать два одинаковых шаговик и не парится, а пока имеем то что имеемю.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Сообщение Myp » 18 авг 2007, 17:09

итак
зашёл в магазинчик помотреть чё хорошего нынче в продаже

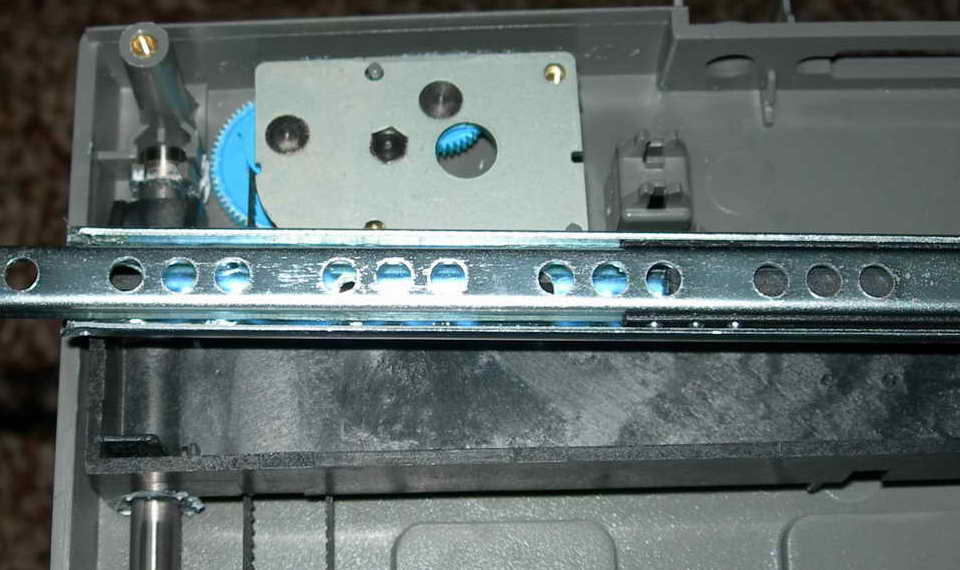

и купил полозья для мебели
они блин тока в комплекте 2 штуки продаютса... =/ пришлось брать 2

и в правду шариковые направляющие это гениальное изобретение человечества!
размеры 18Х10 мм
ездит ну очень плавненько
Вложения
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17953
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
