сходил в магазин
вернулся весь в слезах...

еле нашёл вобще малоомные резисторы
потом долго заставлял продащицу поверить что бывает не тока на 0.25 ват

короче самое лучшее что там нашёл это на 0.1 Ом(остальные выше 100 ом вобще)

а при таком сопротивлении и Vref должно быть 0.1 вольта... =/
вощем хз
буду обходится тем что есть


теперь меня интересует вопрос как мне Vref в 0.1 вольта получить...

родил таки схему
подстроечник у меня есть тока на 3к3 миниатюрный (саавсем крошечный, как раз то что надо)
посему второй резюк буит на 30к

может лампочку мелко вольтную поставить, на побаловатца хватит.
или из проволки медной/нихромовой скрутить

rig писал(а):может лампочку мелко вольтную поставить, на побаловатца хватит.
или из проволки медной/нихромовой скрутить

перефразируя: если уж гора не идет к муру, то мур сам пойдет и скрутит...  :lol:

а вобще предложение дельное, выдрать резистор для печки автомобильный (гдето примерно 1,5 Ом) и из его проволоки сделать полуомные

Мгм... Примерно 1~1.5А нормально для него будет, на ходу. На стоянке, для удержания, достаточно 0.3~0.5А иначе закипит.
По маркировке, к сожалению, ничего сказать не могу, кроме того что шаг у него 15 градусов (т.е. 24 шага на оборот).
Но принтерные двиглы на каретку примерно все одинаковые, у меня в одном девайсе именно в таком режиме работают: 1.5А-ход/0.3-стоянка.
Сделано именно на L298-х, рулят правда ими AT2313-е и без контоля тока, т.е. ШИМ жестко задается. Это переделанная и перешитая вот эта штуковина: http://www.spetspribor.ru/products/cont ... 3000b.html
На счет одного резистора на движок, можно, но на вскидку будут проблемы с полушаговым режимом, ща просто голова не варит  :durak: .

З.Ы. 0.1В - и что тут такого? А вообще, поставь сначала свои .68, "на поиграться", разберешся как работает. И кто тебе мешает соединить последовательно пять штук по 0.1?

В старых советских теликах мощных резаков есть. Помойму даже и с маленькими номиналами были. А вообще я спираль от старого утюха иногда пользую. Там прям тестером можно нужный кусок отмерять.

а вобще предложение дельное, выдрать резистор для печки автомобильный (гдето примерно 1,5 Ом) и из его проволоки сделать полуомные

ты читаешь мои мысли
у меня как раз случайно под кроватью валялся резюк из печки автомобильной
я его хотел расковырять и намотать сопротивление =)

шаг у него 15 градусов (т.е. 24 шага на оборот).

эмммм, дану, вы чтото путаете
шагов у него на оборот адски много
имхо 100 или 200
я устал ждать пока он стрекотал делая 1 оборот...

Но принтерные двиглы на каретку примерно все одинаковые

я вот разобрал аж 3 штуки и оказываетсо нет
тут  ремень прям напрямую шёл на этот шаговик
если бы там было 24 шага на оборот то головка бы просто по целой букве за раз шагала
а в других принтерах галименький шаговик вращал большую шестерню, на которой ужо был посажен ремень головки

но на вскидку будут проблемы с полушаговым режимом

а он мне и не нужен =) у меня не настока точная конструкция чтоб полушаг заметно улучшил точность

И кто тебе мешает соединить последовательно пять штук по 0.1?

да я потому и плакал выходя из магазина что я купил последние 5 штук на 0.1 Ом
больше у них вобще нету ничего меньше 100 Ом во всём магазине

Myp писал(а):

avr123.nm.ru писал(а):

Myp писал(а):полуомные резисторы искать...

А можно просто повнимательней почитать пост.

хммм   опять считать

10 резисторов по 5 ом параллельно - 0.5 ом   - высшая математика - обсчитаешься ...

Myp писал(а):сходил в магазин
вернулся весь в слезах...

И не ты один !    Такая бизнес-ниша пропадает.

TomaT писал(а):З.Ы.   0.1В - и что тут такого?

Для L297 многие не советуют меньше 0.3 вольта делать.

avr123.nm.ru писал(а):

Myp писал(а):сходил в магазин
вернулся весь в слезах...

И не ты один !    Такая бизнес-ниша пропадает.

да нет
это скорее это я один весь такой ненормальный во всём городе что таким интересуюсь

люди вон видаки ремонтируют, телевизоры
у них номаные потребности...
а я тут со своими резюками лезу
да ещё всякими словами бросаюсь страшными поверхностный монтаж, шаговый двигатель.

Для L297 многие не советуют меньше 0.3 вольта делать.

вот и я чёто сомневаюсь что 0.1 это хорошо...
хотя хз, мб это предрассудки
вощем попробую с 0.68

взял шаговик который крутит трактор
у него ровно 24 шага
24 шелчка когда крутиш вал пальцами за 1 оборот

сравнил с тем который на картинке(ну вот я тут выкладывал его)
у него гораааааздо больше шелчков
столько же сколько у другого шаговика у которого на боку написано 1.8 градуса\шаг


так что вот...

Действительно, извиняюсь.
<CR MOTOR>
4-ph, 200-P HB type pulse motor
35VDC +8% -7%
5.4Ohm+-10% (per phase) (at 25 ‘C)

кстати
никто не знает чё можно сделать из валиков которые от принтера резиновые

пока тока у меня появилась идея распилить его и сделать 2-3 десятка железных колёс с резиновым ободом....

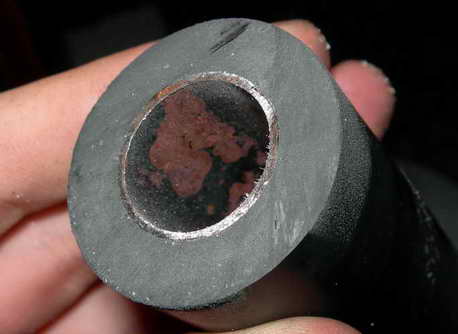

распилил для эксперимента

внутри труба

резина довольно твёрдая и толстая
если зажать в дрель то можно обточить любой красивый протектор...

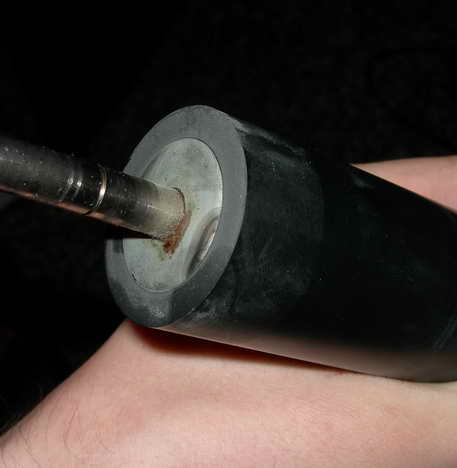

а оська не сквозная выходит...
