НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение EdGull » 11 июл 2008, 17:17

пока проблема только в изготовлении шестерней
ща доделаю колесную форму с шестерней и буду эксперементировать уже с редуктором в сборе
т.е. будет идти такой модуль-подвеска
уголок из люминия 20х20мм в нем отверстия под крепления движка, шестерни и колеса с шестерней
этот уголок уже будет крепится к плате минибота
гипотетически можно будет собирать 8 колесную платформу с независимой подвеской

Добавлено спустя 1 минуту 18 секунд:
Myp писал(а):Эдгул готов штамповать шестерёнки для редуктора в пресформах а также всё остальное и обещает что всё будет работать долго и надёжно

ну не дольше и надежней чем китайские шестерни... :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Vovan » 11 июл 2008, 17:24

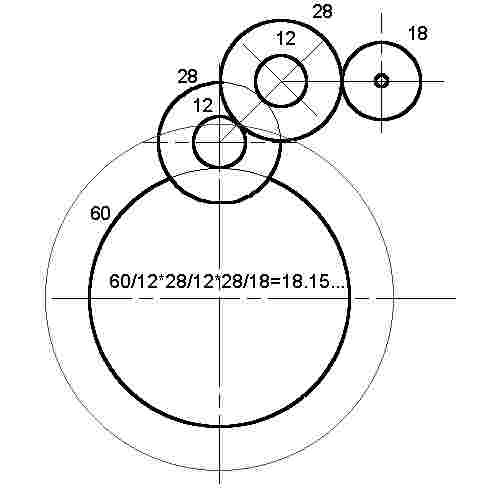

Если будут задействованы все шестерни имеющиеся на фотографии и расположены вот так (см. рисунок),
то передаточное число редуктора составит 18 с копейками, а значит вполне приемлемый вариант для многих и многих ДК моторов.
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение EdGull » 11 июл 2008, 17:57

ты одну шестерню 28/16 лишнюю нарисовал, она для заднего колеса
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Vovan » 11 июл 2008, 18:01

Ну тогда передаточное число 7,75 - маловато будет :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение EdGull » 11 июл 2008, 18:25

маловато для чего, для минибота?

Добавлено спустя 18 минут 17 секунд:
ешестеренка на двигателе будет 10 зубовая
поэтому 60/12 * 28/10 = 14
ну как всё равно маловато будет?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Vovan » 11 июл 2008, 18:30

Дело в том что, при таком числЕ, мною, было изготовлено шасси 4-х колёсника с передними управляемыми колёсами (иными словами - автомобильный вариант). Оценка такая: скорость слишком большая для квартиры. Ну а минибот (обсуждаемый здесь), как я понял, и есть квартирный вариант. Нетрудно посчитать какая скорость будет у робота при использовании конкретного мотора.
Ну моё личное мнение 7,75 маловато... :)

Добавлено спустя 1 минуту 47 секунд:
При 10-зубовой ведущей число становится 14! Отличный вариант :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение EdGull » 11 июл 2008, 19:21

При 10-зубовой ведущей число становится 14! Отличный вариант

Ура!!! :Yahoo!:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение FireFly » 11 июл 2008, 20:24

"Гиморойщики" - новый вид робостроителей :D
Выступают под лозунгом - "Мы не ищем легких путей!!! Если проблем нет - СОЗДАДИМ!!!" :ROFL:
я лучше по лоховски - сервочек прикуплю....
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Vovan » 11 июл 2008, 20:42

"Гиморойщики" - новый вид робостроителей
Неверно! Старый вид :)

я лучше по лоховски - сервочек прикуплю....

"Холявщики" - новый вид робостроителей :D
Лозунг: на всём готовеньком :D
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение FireFly » 11 июл 2008, 20:52

просто не вижу смысла терять время на то, что имется в наличии и НАВАЛОМ, это просто изобретательство "велосипедов" - возня ради возни, ни каких преимуществ, особенно что касается механики. Из-за этого разработка проекта часто тормозится, когда пытешься экономить там, где экономить нельзя. Позже доходит, а время и нервы...тююю... :wink: проходили уже...
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Vovan » 11 июл 2008, 21:01

Не знаю кому как, а мне лично сервы как тяговые агрегаты робота не понравились ни в случае многоногого робота ни в случае как мотор редуктор колёсного робота. Очень много илектраинергии хавают (в непрерывном режиме), а для аккум. робота это оч. немаловажный фактор. Ведь 350мА для типовой сервы ИМХО это архи много! Ведь самодельный, даже не очень качественный редуктор с мотором от CD на порядок(!!!) меньше жрёт при тех же тяговых характеристиках. Шумят енти сервы тоже не по-детски. Ваще, мне кажется, сервы лучше всего применять там для чего их и построили. И ломать вынимая электронику (оч. неплохую, надо сказать!) гораздо менее рационально чем построить мотор-редуктор, ну или на худой конец его купить... 8)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение FireFly » 11 июл 2008, 21:09

Vovan писал(а):ну или на худой конец его купить... 8)

К чему в итоге и подойдет :D
Сервы без всякого ломания легко переделываются на непрерывное вращение и с небольшим трудом обратно (проверено неоднократно). Управление ими изжовано уже по самое. Потребление терпимое кстати, тот же тамиевский редуктор жрет не меньше, а уж шумит и люфтит ужасно - дорабатка требуется... Хорошие редуктора - планетарки, но цена... так что серва истинно "народный" агрегат - фахт! Ничего лучше на коленке не сваяешь, а пресс-формы заказывать - вагон серв можно закупить :wink:
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение Vovan » 11 июл 2008, 21:31

Ну конечно, кому как - личное дело каждого. Однако не понял: зачем прессформы? Прессформы - это для литья под давлением. Наверное просто формы? Хм... можно и готовые шестерни купить...
Всё же при акках, например минибот с "родными" акками, на сервах он проработает еле-еле около часа. А с движками от CD почти в 10 раз больше, 5-6 часов. Разве это не важно?
И почему именно тамиевские редуктора? Других не существует?
Конечно, если исходить из доступности, серва вариант элементарный. А если строить робота "как для себя", а не для галочки (мол построил и всё тут), то серва по-любому не серьёзный, а ламерский вариант.
К тому же серва - это жёсткие рамки, их не раздвинешь. Самодельный мотор-редуктор доставляет роботостроителю массу удовольствия и опыта, который, как известно всегда лишним не будет :)
Я за мотор-редуктор! :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение EdGull » 11 июл 2008, 21:58

Так, давайте лучше обсудим кто нам сможет отлить 10-20 кг. шестеренок по моим образцам?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: НАРОДНЫЙ редуктор (Чертежи, рассуждения, сервы и т.п.)

Сообщение FireFly » 11 июл 2008, 22:31

Vovan писал(а):Конечно, если исходить из доступности

Название топика читал? :wink:
Vovan писал(а):Однако не понял: зачем прессформы? Прессформы - это для литья под давлением. Наверное просто формы? Хм... можно и готовые шестерни купить...

А как иначе качественные шестерни отливать? Другие методы дадут фуфло полное. Где ты именно те шестерни купишь, которые нужны? Цены, адреса и явки в студию :)
EdGull писал(а):Так, давайте лучше обсудим кто нам сможет отлить 10-20 кг. шестеренок по моим образцам?

Заказывай пресс-форму и к ближайшему владельцу термопласта, у вас там их по идее много должно быть - льют всякую фигню для машин.
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин
