Несложный способ изготовления редукторов

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Несложный способ изготовления редукторов

Сообщение Alex Gritsenko » 30 июл 2008, 00:21

Shurup писал(а):места под вал могут вполне быстро прийти в негодность

Если шестерня жестко закреплена на валу, вращается вместе с ним, тогда действительно получаем проблему. Прийдется использовать втулки какие-нибудь. Кстати, очень много интересного выколупал из картриджей от лазерников, включая пластмассовые и бронзовые втулки, шестеренки и т.д.
Если же шестерня вращается на валу, то все отлично :) Делаем отверстие совсем немного меньше диаметра вала и вставляем с усилием.
Аватара пользователя
Alex Gritsenko

Сообщения: 150
Зарегистрирован: 12 июл 2005, 16:10
Откуда: Харьков
прог. языки: Lua, C, JS

Re: Несложный способ изготовления редукторов

Сообщение -= Александр =- » 30 июл 2008, 00:23

Да, большего - это проблема... Есть всякие шпильки, но они с резьбой. Есть всякие толстые проволоки, но с ними гемора много...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Несложный способ изготовления редукторов

Сообщение Shurup » 30 июл 2008, 00:40

Alex Gritsenko писал(а):Кстати, очень много интересного выколупал из картриджей от лазерников, включая пластмассовые и бронзовые втулки, шестеренки и т.д.


У меня практически вся "рука" собрана из них :) этих шестерней куча, правда плохо, когда их много, а они все практически одинаковые %).

Вообщем, Andbiz, я думаю, что уже понятно что использовать. теперь действуй :)
И все-таки она вертится...
Аватара пользователя
Shurup

Сообщения: 151
Зарегистрирован: 19 янв 2006, 00:35
Откуда: Украина Мариуполь

Re: Несложный способ изготовления редукторов

Сообщение Alex Gritsenko » 30 июл 2008, 01:18

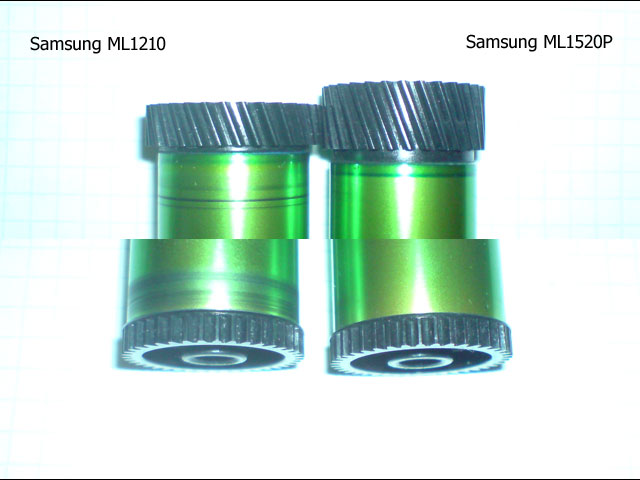

Насобирал светочувствительных барабанов, на самсунгах мл1210 и мл1520 там с обоих сторон мощные шестерни. Одна косая(можно скрутить, добавив мелкую шестерню от валиков редуктор 1:2.5), другая прямозубая(1:3). Теперь буду их спиливать :) пытался так достать - йух, они на клей эпоксидный посажены прочно.
Аватара пользователя
Alex Gritsenko

Сообщения: 150
Зарегистрирован: 12 июл 2005, 16:10
Откуда: Харьков
прог. языки: Lua, C, JS

Re: Несложный способ изготовления редукторов

Сообщение Shurup » 30 июл 2008, 14:36

чтото по фотографии не видно, что там передаточное отношение 2.5 и 3... разве там зубьев в 2.5. раза меньше?? или в 3??
И все-таки она вертится...
Аватара пользователя
Shurup

Сообщения: 151
Зарегистрирован: 19 янв 2006, 00:35
Откуда: Украина Мариуполь

Re: Несложный способ изготовления редукторов

Сообщение Andbiz » 31 июл 2008, 00:31

Насобирал светочувствительных барабанов, на самсунгах мл1210 и мл1520 там с обоих сторон мощные шестерни. Одна косая(можно скрутить, добавив мелкую шестерню от валиков редуктор 1:2.5), другая прямозубая(1:3). Теперь буду их спиливать пытался так достать - йух, они на клей эпоксидный посажены прочно.

Разбирал картридж с принтера Херох pe114e снимал такие же шестерни - они снимаються тяжело, но они не были на эпоксидке. А еще там были мелкие шестерни с косозубыми зубцами на валиках (они тоже были в картридже), возможно их и имел ввиду Алексей :)
Шестерни из картриджа очень хорошо подходят, но их минус в том, что их нужно искать или покупать по большой цене. Лучше поискать на рынке шестерни на магнитофоны. Их цена обычно не высока - около 1 грн за штуку.
А все же тема с осями для шестерней не закрыта... Считаю, что отличным вариантом для оси была бы вот такая комбинация - ось посередине и зажата между стенками редуктора. Правда ее нужно еще вооплотить:)

Добавлено спустя 2 часа 12 минут 46 секунд:
Кстати, а нельзя ли подобрать провод (каленный например) определенного сечения и обточить его края, чтобы вставить между стенками редуктора?
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Несложный способ изготовления редукторов

Сообщение EdGull » 31 июл 2008, 00:32

естественно можно.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Несложный способ изготовления редукторов

Сообщение Andbiz » 31 июл 2008, 00:44

А из какого же тогда металла? И какой должен быть наименьший диаметр? И на чем? А что, если зажать в дрель и обточить? :D Просто и доступно каждому!
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Несложный способ изготовления редукторов

Сообщение Andbiz » 31 июл 2008, 19:36

А кто-нибудь так уже делал?
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Несложный способ изготовления редукторов

Сообщение Alex Gritsenko » 08 авг 2008, 22:47

Andbiz писал(а):А еще там были мелкие шестерни с косозубыми зубцами на валиках (они тоже были в картридже), возможно их и имел ввиду Алексей

Да, именно их имел ввиду Александр ( Я ). :D
Аватара пользователя
Alex Gritsenko

Сообщения: 150
Зарегистрирован: 12 июл 2005, 16:10
Откуда: Харьков
прог. языки: Lua, C, JS

Re: Несложный способ изготовления редукторов

Сообщение taimag » 04 май 2011, 23:56

А где можно спереть шестерни, ну если уж намылился делать редуктор? Да и вот если говорите о расчетах, то не всегда найдется шестерня именно такая какую вы посчитали...
Не бойтесь делать то ,чего не умеете. Ноев ковчег был построен аматором (профессионалы построили Титаник).
Аватара пользователя
taimag

Сообщения: 121
Зарегистрирован: 27 фев 2010, 00:24
Откуда: Львов
Skype: sky_laboratory
прог. языки: Си,Си++, Assembler(учу)

Re: Несложный способ изготовления редукторов

Сообщение RootAdmin » 05 май 2011, 00:29

Если нужен редуктор - в сломанных детских игрушках. В принтерах. Но мне, например, проще купить серву.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей
