Несложный способ изготовления редукторов

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Несложный способ изготовления редукторов

Сообщение EdGull » 27 июл 2008, 20:45

точно на 1мм нет, но что около того есть
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Несложный способ изготовления редукторов

Сообщение Shurup » 27 июл 2008, 23:16

Можно использовать в качестве оси(не вала! не путать, это разные вещи) трубочки из-под телескопических антен. они латунные, паять можно.
И все-таки она вертится...
Аватара пользователя
Shurup

Сообщения: 151
Зарегистрирован: 19 янв 2006, 00:35
Откуда: Украина Мариуполь

Re: Несложный способ изготовления редукторов

Сообщение Andbiz » 28 июл 2008, 19:01

Это конечно все хорошо... Ну а как это все реализовать на деле?
1) Обычный гвоздь - легко подбираеться диаметра оси (как меня подправили :wink: ), но есть один минус - с другой стороны очень трудно закрепить. Есть один вариант - загнуть острие гвоздь плоскогубцами вбок, хотя лично меня этот вариант не устравает :(
2) Вытяжная заклепка - очень даже неплохой вариант - можно подобрать диаметр на 2 мм - лично сегодня на рынке мерял 8), но есть одна мелочь - для заклепывания необходим специальный инструмент, при заклепывании происходит деформирование корпуса и шестерня просто-напросто будет зажата :(
3) Трубочки из-под телескопических антенн - тяжело достать (точнее по-моему слишком накладно покупать антенну из-за оси), хотя тоже вариант :wink:
4) Болты - таким способом мне посоветовали на рынке сделать ось для редуктора.
Болты буду смотреть на выходных - с работы прихожу, когда все уже закрываеться и трудно что-то купить :x И все же интересно, что используете Вы? Может есть какой-то другой способ - более простой, например, чтобы купить те же вытяжные заклепки или болты и пользоваться ими, а не делать каждый раз из оси из того, что было под рукой... Например из спиц :D

P.S.
EdGull , а как вы используете вытяжные заклепки?
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Несложный способ изготовления редукторов

Сообщение EdGull » 28 июл 2008, 19:33

корпус редуктора делаешь из пластика отнятого у рекламщиков и в отверстие в натяг всталяешь хоть гвоздь хоть стержень от вытяжной заклепки
т.е. сверлишь на 0.5-1мм дырку меньше чем вставляемая ось
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Несложный способ изготовления редукторов

Сообщение Andbiz » 28 июл 2008, 21:57

А что это за пластик? И как из него можно сделать П-образный редуктор? Металл можно согнуть, а с пластиком такое не пройдет:) Или он продаеться разных типов?
Последний раз редактировалось Andbiz 28 июл 2008, 23:32, всего редактировалось 1 раз.
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Несложный способ изготовления редукторов

Сообщение EdGull » 28 июл 2008, 22:52

1. отнимать у рекламщиков
2. с чего ты решил что тебе П-образный нужен?
3. он прекрасно клеится хоть зю образно.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Несложный способ изготовления редукторов

Сообщение Andbiz » 28 июл 2008, 23:35

отнимать у рекламщиков

А ссылку на него в интернете не скинете, хочеться знать, за что рискую, а то еще схвачу не то...
с чего ты решил что тебе П-образный нужен?

Редуктора я хочу собирать такой формы...
он прекрасно клеится хоть зю образно.

А чем клеиться?

Добавлено спустя 3 минуты 49 секунд:
Прайсы на рекламный пластик:

- ПВХ листовой пластик
- Акрил листовой
- Огрстекло и аналоги
- Пластик листовой San UV
- Полипропилен сотовый
- Полистирол HIPS и GPPS
- Композитные панели Alukobest

А их не мало:D
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Несложный способ изготовления редукторов

Сообщение Shurup » 29 июл 2008, 00:13

смотри сам, если тебе нужны силовые редуктора, то нужно использовать метал, есть просто фигню какуюто двигать, то можешь и пластик клеить. Вообщем, если есть вопросы, то стукни мне в асю, я тебе фоты покажу как я делал, ну и на вопросы отвечу, 202973275
И все-таки она вертится...
Аватара пользователя
Shurup

Сообщения: 151
Зарегистрирован: 19 янв 2006, 00:35
Откуда: Украина Мариуполь

Re: Несложный способ изготовления редукторов

Сообщение -= Александр =- » 29 июл 2008, 01:26

А я оси всю жизнь из велосипедных спиц делал... Стоит 3 рубля, на одном конце уже резьба есть. С кислотой и припаять можно...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Несложный способ изготовления редукторов

Сообщение EdGull » 29 июл 2008, 07:17

как называется не знаю, мы его называем просто пластик. берем в Гельветике. думаю у него есть отличительная черта, помоему он самый дешевый из свех листовых рекламных материалов.
бывает от 1мм до 10мм.
режется обычным канцелярским ножем
клеить лучше клеем купленным там же, называется Cosmofen. есть жидкий схатывается за 2 сек. есть густой типа сметаны схавтывается за несколько часов но умеет заволнять пустоты и не ровности пластика. если удумаешь сломать склееные части, то по месту склея никогда не сломаешь, ломаться будет рядом и ваще в другом месте.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Несложный способ изготовления редукторов

Сообщение Master » 29 июл 2008, 10:10

Ссылка по работе с акрилами
http://www.modding.ru/view.php?cat=arti ... 01_parttwo
это вторая часть, ссылка на первую в ней же.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Несложный способ изготовления редукторов

Сообщение Alex Gritsenko » 29 июл 2008, 13:31

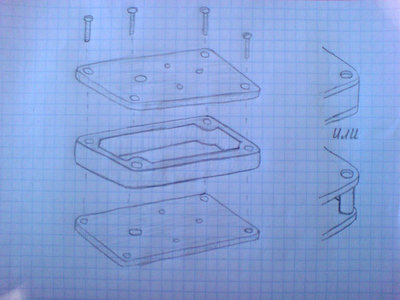

Корпус редуктора из оргстекла :)



Внутреннюю вставку пилим лобзиком. Кстати есть ли спец пилочки под оргстекло?

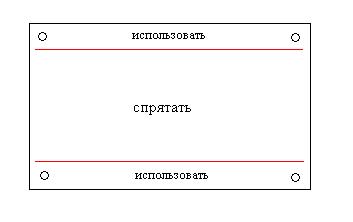

Вставку можно заменить (хз как точно называется) трубочками, которые продаются в болтячных магазинчиках, выбор самый разнообразный. Или можно вместо вставки с двух сторон (длинных желательно) использовать пластинку из нескольких обкладок:



Сборный редуктор хорош тем, что его легко сделать(в варианте с трубочками), можно использовать как одну из обкладок стенку корпуса робота.
Аватара пользователя
Alex Gritsenko

Сообщения: 150
Зарегистрирован: 12 июл 2005, 16:10
Откуда: Харьков
прог. языки: Lua, C, JS

Re: Несложный способ изготовления редукторов

Сообщение Andbiz » 29 июл 2008, 21:07

мы его называем просто пластик. берем в Гельветике.

А что это за Гельветик - в инете не нашел:)
Вставку можно заменить (хз как точно называется) трубочками, которые продаются в болтячных магазинчиках

Очень хорошая идея:)
Спасибо всем за советы - будем делать!
Аватара пользователя
Andbiz

Сообщения: 37
Зарегистрирован: 17 июл 2008, 22:38
Откуда: Украина, Донецк

Re: Несложный способ изготовления редукторов

Сообщение EdGull » 29 июл 2008, 21:25

гельветика это наша тольятинская оптовка для рекламщиков
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Несложный способ изготовления редукторов

Сообщение Shurup » 29 июл 2008, 22:40

Alex Gritsenko, оргстекло хорошо, но как по мне, то места под вал могут вполне быстро прийти в негодность, а вообще идея норм. только я в этом случае использовал текстолит.

-= Александр =-, а если ось нужна большего диаметра?
И все-таки она вертится...
Аватара пользователя
Shurup

Сообщения: 151
Зарегистрирован: 19 янв 2006, 00:35
Откуда: Украина Мариуполь
