Вентилятор/кулер для влажной среды

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Вентилятор/кулер для влажной среды

Сообщение Myp » 23 авг 2020, 00:17

хм, дешевая китайская понижайка с регулятором тока как раз на много кГц и там кстати дроссель на выходе стоит...
значит ли что ещё нужен второй дроссель?
я так-то хочу лазер замутить и охлаждение ему сделать на пельтье, но не хочу конденсат в простое
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вентилятор/кулер для влажной среды

Сообщение Dmitry__ » 23 авг 2020, 00:29

Изучайте :)
Чем выше частота, тем меньше дроссель при заданных пульсациях.
Резистор - ваш Пельтье...

http://falstad.com/circuit/circuitjs.html?ctz=CQAgjCAMB0l3BWcMBMcUHYMGZIA4UA2ATmIxAUgpABZsAoAZxGzxpDypprw6v5AAzAIYAbRgFN6AN1o8WCFHN6da1GvBBooOmGHoAncBkJ9jp7Ip36A7uYVLuvS0sj1RLNmbAmz-WBAw2GB42ISQYJAoNJiEPHj0APbgIHE6GqRaVGDQplRKEAzJSmlckJko0Eg5phBKSgxAA

Добавлено спустя 2 минуты 33 секунды:
Myp писал(а):значит ли что ещё нужен второй дроссель?

Нет, не нужен второй дроссель :)
Эта схема и есть: ШИМ + дроссель.
Задай нужный шим и получи нужное постоянное напряжение.
Аватара пользователя
Dmitry__

Сообщения: 8027
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Вентилятор/кулер для влажной среды

Сообщение Начинающий » 23 авг 2020, 10:07

Myp:
если будете китайскую понижайку использовать для питания, то учитывайте что если на таких понижайках превысить определенный ток, который что то мне подсказывает будет меньше максимального заявленного, то такой модуль у вас сначала испустит белый дым со взрывом одного из smd резисторов, а потом начнет выплевывать наружу не пониженное, а питающее напряжение.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 382
Зарегистрирован: 08 апр 2017, 21:49

Re: Вентилятор/кулер для влажной среды

Сообщение Angel71 » 23 авг 2020, 10:58

Аватара пользователя
Angel71

Сообщения: 10654
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Вентилятор/кулер для влажной среды

Сообщение Начинающий » 29 авг 2020, 10:58

Нашел все таки как можно определять содержание составных частей в питательном растворе, а именно с помощью спектрофотометрического метода, который как мне кажется неплохо описан в книге "Основы аналитической химии" А.П. Крешков 1970г. том 3, где в параграфе 26 на странице 253 популярно объясняется как это сделать. А несколькими страницами позже показана и конструкция прибора.
В качестве источника света думаю хорошо подойдет галогенная лампа с температурой свечения 6000К, но к сожалению пока удалось выписать только с ориентировочной температурой 4000К на али. В качестве фотодиода думаю можно использовать фотодиоды "S1227-66BQ" или "S1337-1010BQ" у которых спектральная чувствительность лежит в пределах 190-1100ннм, и цена не сильно запредельная, да и площадь светоприемника относительно большая, собственно себе выписал "S1227-66BQ". Кварцевые кюветы идут по цене от 1000р, да к тому же как выясняется некоторые продавцы кидают народ и вместо кварца высылают стекло, как я понял понять что вам пришел именно кварц, можно по выгравированной букве Q на кювете, себе выписал здесь
https://aliexpress.ru/item/32793994127. ... gLiK_D_BwE
Но вот кварцевую призму по вменяемой цене найти не удалось, цены колеблются от 2700р. Нашел только у одних по 582 рэ
https://aliexpress.ru/item/33029180004. ... gLiK_D_BwE
но чета не шлют...
Зеркало в конструкции посчитал неоправданной роскошью, т.к. с учетом того что планируется использовать и ультрафиолетовый спектр, зеркало должно быть изготовленно с использованием кварцевого стекла и как я понял будет стоить как будто его из алмаза делали. Ну а источник света можно и за призмой поставить.
Конструкция прибора
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 382
Зарегистрирован: 08 апр 2017, 21:49

Re: Вентилятор/кулер для влажной среды

Сообщение setar » 29 авг 2020, 15:34

Эко замахнулись !
для конкретного проекта это конечно перебор, но в качестве исследовательского эксперимента - самое то.
Интересно получится ли.
Аватара пользователя
setar
Site Admin

Сообщения: 10896
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Вентилятор/кулер для влажной среды

Сообщение Начинающий » 29 авг 2020, 16:30

Надеюсь что получится :D , ну и конечно тоже интересно.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 382
Зарегистрирован: 08 апр 2017, 21:49

Re: Вентилятор/кулер для влажной среды

Сообщение Начинающий » 23 окт 2021, 16:48

Решил что собирать спектрофотометр не буд, т.к. всю выращенную на растворе клубнику атаковал паутинный клещ, а вместе с ним еще и мучинистая роса с корневой гнилью. И если мучинистую росу удалось победить, то вот с корневой гнилью и паутинным клещем справиться не удается. И по этой причине вся уцелевшая клубника была пересажена в землю, где ее по прежнему донимает только паутинный клещ, которого не удается вывести ни чем.

Если кому интересно по ссылке фотографии полученной рассады на гидре
https://disk.yandex.ru/d/BEViolnTtie9lw
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 382
Зарегистрирован: 08 апр 2017, 21:49

Re: Вентилятор/кулер для влажной среды

Сообщение setar » 24 окт 2021, 22:45

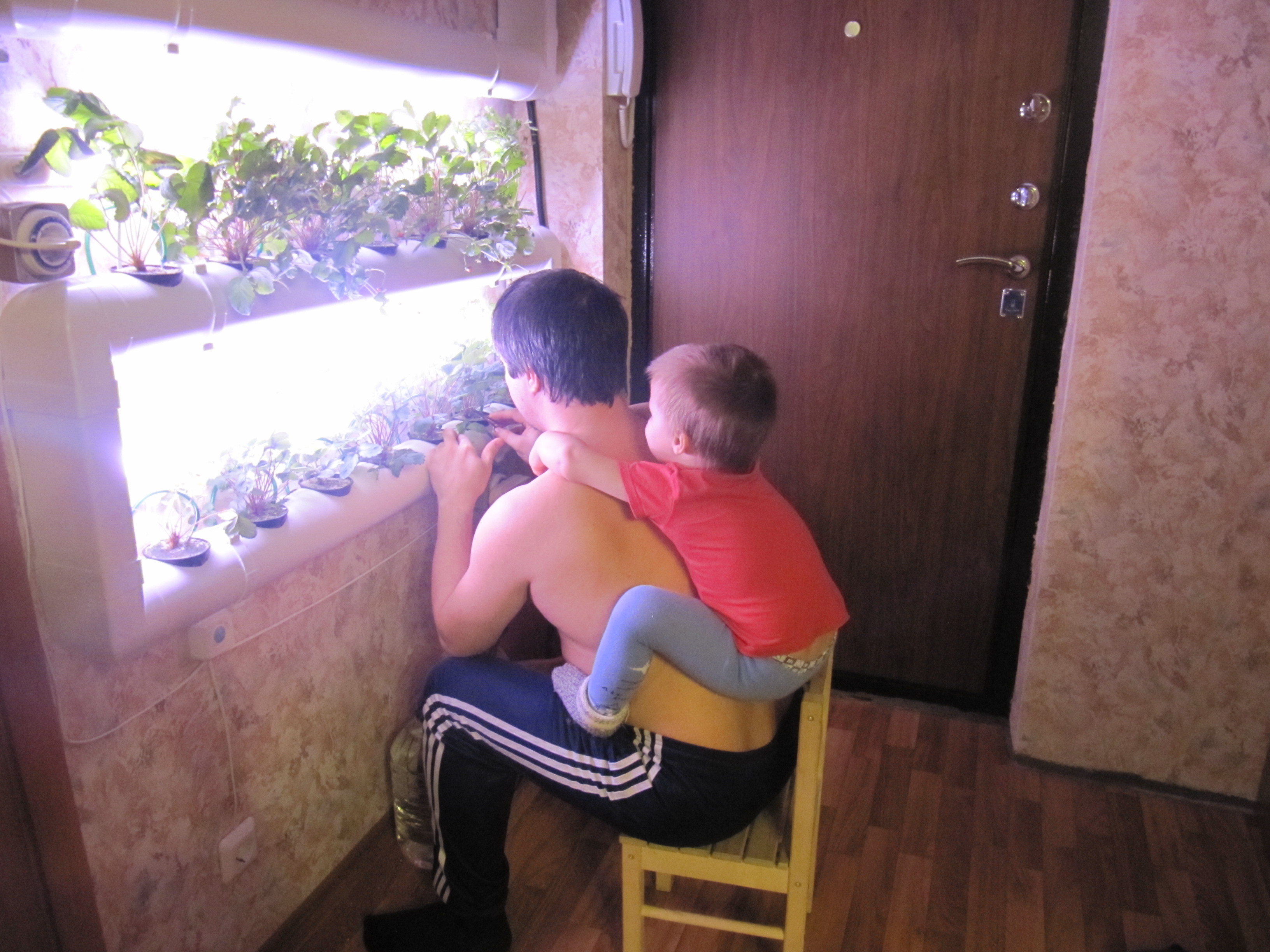

а где же плоды ?
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10896
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Вентилятор/кулер для влажной среды

Сообщение Aleks » 25 окт 2021, 00:20

Для подводных роботов (100% влажность окружающей среды) между электродвигателем, заключенным в герметичный корпус робота, и пропеллером используется магнитная муфта.
Аватара пользователя
Aleks

Сообщения: 286
Зарегистрирован: 18 окт 2009, 17:51
Откуда: Псков

Re: Вентилятор/кулер для влажной среды

Сообщение Начинающий » 25 окт 2021, 10:06

Плодов я так и не дождался :(
Там ведь все кустики выращивались из семечек в губке для кухни и ориентировочно "половозрелости" кусты должны были достигнуть в августе 2021, плюс к этому практически постоянно приходилось обрабатывать растения то от одного, то от другого, чтоб они просто элементарно выжили. Из 12 растений выжили только 6 и сейчас растут в земле на подоконнике. Пробовал покупать саженцы в местном леруамерлен - деньги на ветер. Брал саженцы елизаветыII и Зенга-зенгана при пересадке в раствор обнаруживалось, что у саженцов вся корневая система сгнившая еще в магазине, либо иссохшая... Однако на после обработки корневином некоторые все таки прорастали в губку и какое то время держались в растворе, но потом в конечном счете все равно сгнивали, либо начинали гнить корни, либо сами стебли с листьями от основания или по центру, от чего я так и не понял.
Правда усвоил одну важную вещь, что когда выращивается клубника на гидре, она не любит когда ее даже опрыскивают простой водой для поднятия тургора, как это обычно делают с растениями в теплицах. От опрыскивания водой практически на следующий день начинают гнить стебли с листьями, про опрыскивание различными препаратами и говорить не приходится. Возможно это от того что у меня клубника выращивалась не на субстрате, как это обычно делают люди, а просто в стаканчиках в емкости с раствором, удерживаемая в стаканчике губкой, через которую проращивалась. Видимо от этого сами растения получались пересыщенные влагой и от этого и не любили опрыскивания по листу.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 382
Зарегистрирован: 08 апр 2017, 21:49

Re: Вентилятор/кулер для влажной среды

Сообщение setar » 25 окт 2021, 10:48

Я в этом вопросе отнюдь не специалист, но несколько урожаев снял (потом перестал заниматься из за смены квартиры и отсутствии места).
Вникал в тему достаточно долго, и хитростей там очень много.
Поделюсь наработками (точнее подборками информации из сети) которые для себя собирал - может кому то пригодится.
Здесь фокусировка именно на гидропонную землянику.
Занимался я темой еще в 2013-2014г. что то могло поменяться (например модели светильников - появились прекрасные светильники светодиодные для растений с добавлением зеленого спектра, который самим растениям не нужен, а человеческий глаз радует вместо фиолетового - ровной белой подсветкой)
Вложения
Земляника.pdf
(1.39 МиБ) Скачиваний: 0
рассчет кормления земленики.pdf
(286.54 КиБ) Скачиваний: 0
Гидропоника.pdf
(350.48 КиБ) Скачиваний: 0
Гидропоника - таблицы.pdf
(1.31 МиБ) Скачиваний: 0
Болезни растений.pdf
(489.16 КиБ) Скачиваний: 0
Аватара пользователя
setar
Site Admin

Сообщения: 10896
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Вентилятор/кулер для влажной среды

Сообщение Начинающий » 25 окт 2021, 15:14

Положу и свои 15 копеек со своими наблюдениями, а также своими калькуляторами в OpenOfice для приготовления концентрированных растворов из удобрений купленных в леруа :)
Я использовал 4 удобрения и 5 микроэлементов. Получал 3 лира растворов макроэлементов пересыщенных в 20 раз и 100мл пересыщенных растворов микроэлементов. После чего раз в 2 недели бадяжил новый раствор путем смешивания отстоянной воды с пересыщенными растворами элементов и микроэлементов.

Также не мало инфы почерпнут из форума по ссылке ниже, правда зарегистрироваться там так и не смог, то ли потому что форум мертвый, то ли потому что он украинский.... не знаю.
https://gidroponika.com/forums/viewforum.php?f=93
https://gidroponika.com/forums/viewtopi ... =93&t=2591
Вложения
Гидропоника.zip
Мои 15 копеек :)
(4.17 МиБ) Скачиваний: 0
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 382
Зарегистрирован: 08 апр 2017, 21:49
