Самодельный бесколлекторник (BDLC). Проблемы.

Шестерни и колёса, тяги и тросики... Каркасы, скелеты ...

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение linvinus » 07 июл 2015, 23:35

HarryStar, вам несложно запустить мотор без магнитов?
чтобы проверить действительно ли получился асинхронник, хотя я тогда не понимаю как контроллер будет отрабатывать back-emf

По другому пока никак. Dmitry__ вон подсказывает что не зависит момент от зазора.

Дмитрий просёк кое какую фишку.

О том как сделать меньший зазор я написал дважды.
Нам всем интересно что же такое у вас получилось :ROFL:

Если не получится уменьшить зазор было бы интересно заменить алюминиевый диск ротора на деревянный :oops:

Зазор 0.5 или 3 мм. не меняют в двигателе HarryStar ничего.

Мне этот момент тоже непонятен, для асинхронника тоже должен быть важен зазор.
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение Dmitry__ » 08 июл 2015, 01:36

Перечитай предыдущую страницу вдумчиво, всю :)
Аватара пользователя
Dmitry__

Сообщения: 6000
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение Duhas » 08 июл 2015, 07:37

ну то что ваши амбиции школьника не были удовлетворены в нужное время - уже полностью понятно. как и невыветрившееся вовремя быдлятство в общении с малознакомыми людьми.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение Dmitry__ » 08 июл 2015, 13:50

Duhas писал(а): как и невыветрившееся вовремя быдлятство в общении с малознакомыми людьми.

Оооооо, а в своем глазу и бревна не видим. :D
Самое быдловатое общение с незнакомыми у тебя. А ты, кажись, еще и детей учишь? Гнать таких надо, УО...
Аватара пользователя
Dmitry__

Сообщения: 6000
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение Myp » 08 июл 2015, 15:06

Господа, вы либо прекращаете, либо я вас удаляю.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение Dmitry__ » 08 июл 2015, 17:19

Ладно, одеваю крестик :D

linvinus, перед вредными советами, посчитай усилие магнита над магнитом сдвинутым на полкорпуса. Для зазора 0.5 и 3 мм. Усилие в продольном направлении - то что создает момент двигателя. Магниты - размерами двигателя HarryStar.
Есть куда более действенные способы улучшить двигатель. Если твой совет даст 5-10%, которые HarryStar и не заметил, то:
1) Поставить двигатель на железное основание (замкнуть магнитные поля статора), даст примерно 50%
2) Перемотать обмотки с советом выше, даст примерно 200%
3) Изменить соотношение к 4/3, даст примерно 500%
4) Увеличить обьем магнитопровода статора, даст примерно 500%
5) Перейти на трансформаторное железо (наши любимые токи Фуко :) ), даст примерно 5000% (за счет оборотов)
Вощем, улучшить на 10000%, а не 5-10%. Ну ты понел... :roll:
Аватара пользователя
Dmitry__

Сообщения: 6000
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение Duhas » 09 июл 2015, 07:27

Myp писал(а):Господа, вы либо прекращаете, либо я вас удаляю.

я лично за удаление нашего оффтопа
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение Dmitry__ » 09 июл 2015, 15:06

А я против. Такие шедевры удалены про "маленькие магнитики не магнитют сильнее". Пускай люди знают про значимость зазора :wink:
Аватара пользователя
Dmitry__

Сообщения: 6000
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение HarryStar » 13 июл 2015, 16:26

Вернулся из отпуска.

linvinus писал(а):HarryStar, вам несложно запустить мотор без магнитов?

Что-то не понел, это как?
Dmitry__ писал(а):Есть куда более действенные способы улучшить двигатель

Огромное спасибо! Буду пробовать!
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение linvinus » 17 июл 2015, 03:13

HarryStar писал(а):Вернулся из отпуска.

аналогично
Что-то не понел, это как?

я подумал может асинхронник какой получился, но то была шальная мысль.
работать не будет.

Дмитрий уже писал.
Dmitry__ писал(а):Нет, "да хоть 3мм." - это предел. Ты же не понимаешь что зазор должен быть соизмерим с масштабом магнитов. Чтоб зазор в 50мм. не влиял на силу, магнит должен быть десятикратно больше зазора.


Полагаю тут стоит уточнить, зазор должен быть соизмерим в связке размер магнита - размер зуба статора - зазор.
Dmitry__, Так?
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение Dmitry__ » 17 июл 2015, 12:31

linvinus писал(а):Dmitry__, Так?

Так, так. Нам, татарам, негоже до таких мелочей опускаться :)
Аватара пользователя
Dmitry__

Сообщения: 6000
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение HarryStar » 24 июл 2015, 13:19

Как обычно у меня руки опережают голову.
Хотелось увеличить количество витков. При этом пока деньги тратить не хочется.

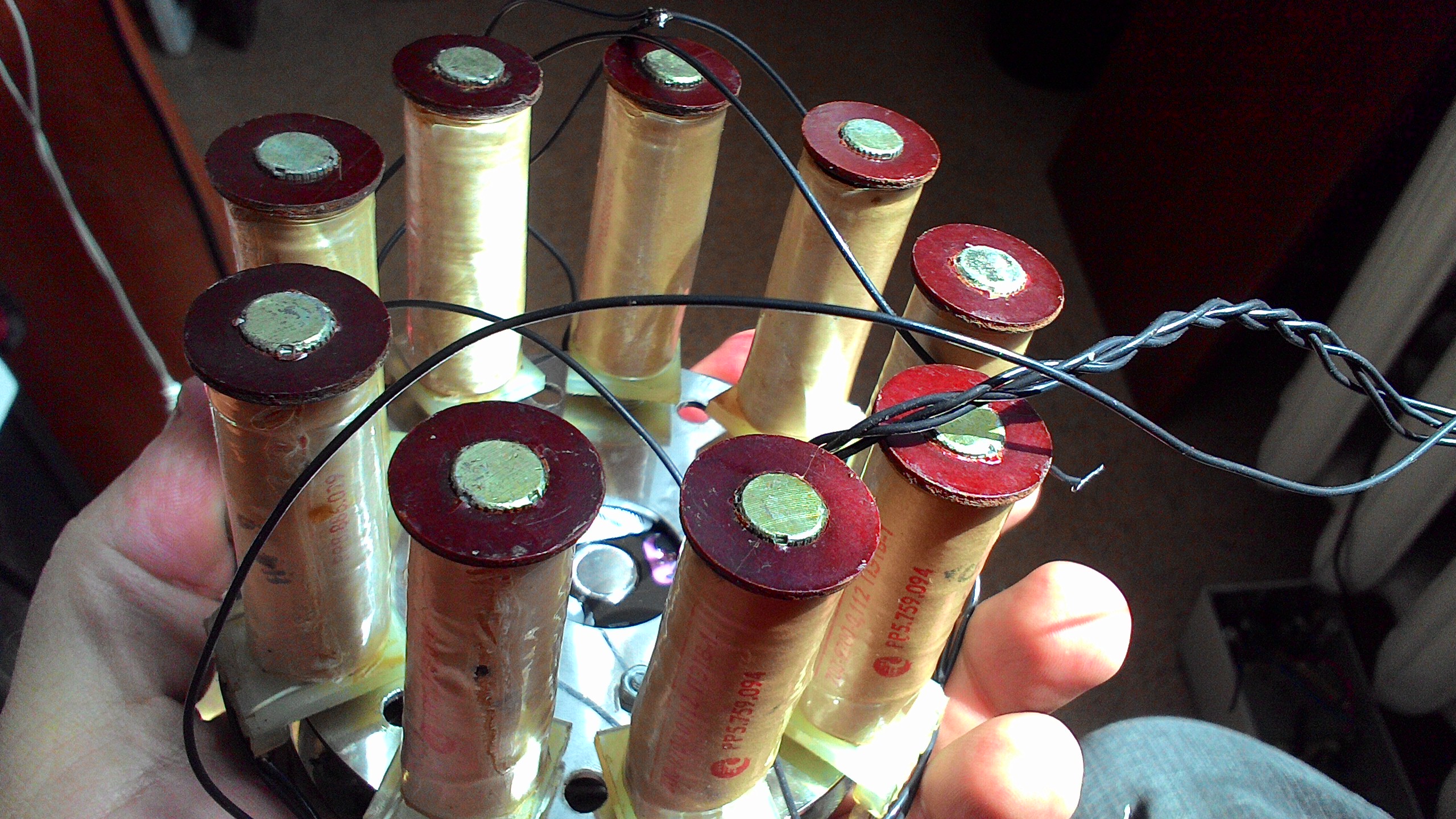

Наткнулся на старую АТС, разобрал, вытащил катушки из реле.
Их параметры: кол-во витков 9500, Провод 0.112, сопротивление обмотки 700 Ом.

Вот такая конструкция. Выглядит прикольно.
Но не работает. В принципе понятно почему - для таких катушек нужно очень большое напряжение. Максимум мои контроллеры переваривают 24 Вольта - при этом ток всего 30 мА, мощность - 0.6 Вт, это мизер, оно не может сдвинуть ротор.
Зато если подключить светодиод, он ярко светится даже от кручения одним пальцем :)
Аватара пользователя
HarryStar

Сообщения: 973
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Самодельный бесколлекторник (BDLC). Проблемы.

Сообщение linvinus » 31 июл 2015, 00:15

необязательно делать большие катушки, можно увеличивать размер зубов , сделать T образными а не I как у вас сейчас.
(чтобы ширина шляпки была соизмерима с шириной магнита)
R3 forum87/topic15337.html
R2 roboforum.ru/forum102/topic13980.html
R4 roboforum.ru/post336339.html#p336339
Делать надо хорошо - плохо получится само!
Аватара пользователя
linvinus

Сообщения: 1581
Зарегистрирован: 29 апр 2011, 12:37
Откуда: Москва
прог. языки: С
