Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 08 фев 2012, 15:42

Сначала надо подавать питание на контроллер, потом цеплять USB-кабель. Ну или после подачи питания нажимайте RESET...
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение agrinipis » 08 фев 2012, 23:43

я поставил вторую опирационку (windows xp)

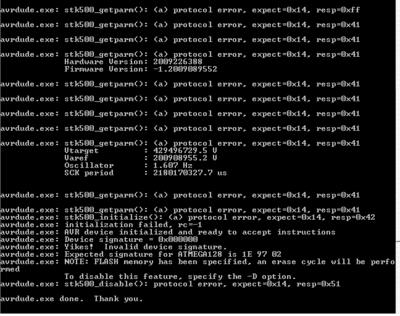

при прошивке с помощью команды arduino произошли некоторые изменения:

Добавлено спустя 1 минуту 48 секунд:

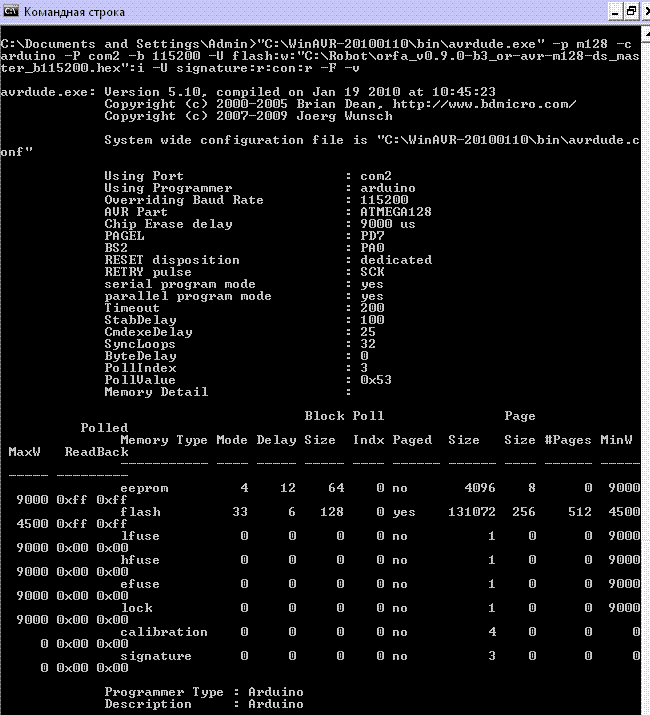

начало:

Добавлено спустя 46 секунд:

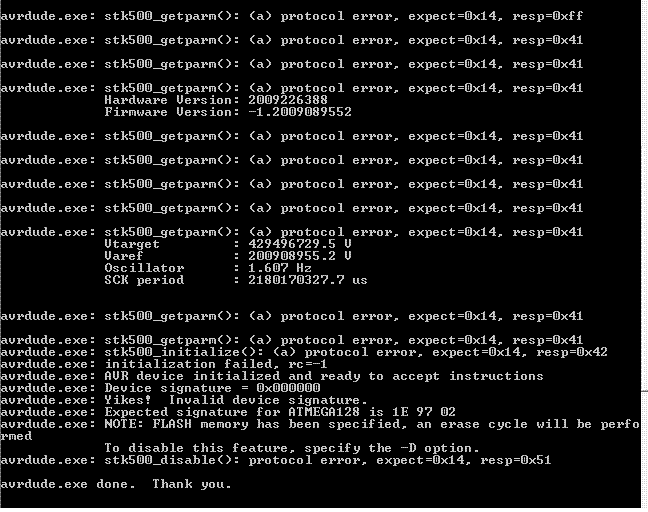

продолжение (но чтото ошибок много, я так понял он обращается по адресам и нечего не получает )
Вложения
agrinipis

Сообщения: 26
Зарегистрирован: 13 дек 2011, 16:09

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 09 фев 2012, 07:42

А при прошивке с параметром avr911 всё так же?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение agrinipis » 09 фев 2012, 15:18

да, сегодня пойду на другом компе пробовать.

Добавлено спустя 1 час 59 минут 37 секунд:
Ну в общем попробовал на другом компе, осталось все без изменений.

Добавлено спустя 2 минуты:
кст когда в терминале набираю "v"(я так понял это версия прошивки он выдает 1.2 а какая самая последняя,по тому что я с архива когда качал прошивки там 0.9?
agrinipis

Сообщения: 26
Зарегистрирован: 13 дек 2011, 16:09

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение Vooon » 09 фев 2012, 21:38

v - версия протокола. 1.2 это уже 0.9 (eTerm).
И не стоит перешиваться со сбойным портом. Проверьте шлейф, похоже на проблемы с контактом.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3339
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение agrinipis » 09 фев 2012, 23:08

Хорошо спасибо.! И надеюсь мой последний вопрос :
Я собираюсь писать программу на С++ или на Delphi, чтобы управлять данным модулем мне просто нужно отправлять команды такиеже как и с терминала (с такимиже параметрами)?
agrinipis

Сообщения: 26
Зарегистрирован: 13 дек 2011, 16:09

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 10 фев 2012, 06:14

Да, через любой компонент\библиотеку, которые позволяют работать с COM-портом.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение S-T-A-L-K-E-R » 14 мар 2012, 18:09

Вопрос:
1. Почему ПК не видит блютус устройство подключенное к плате с МК ?

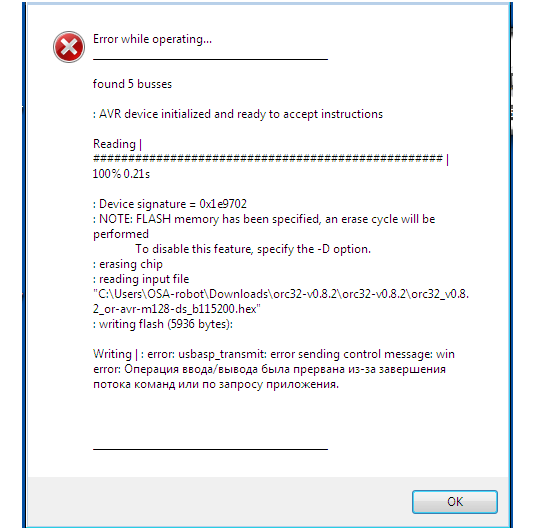

2. При прошивке ORFA(версия этого мод и под блютус выбраны верно) вылазит ошибка:



Что это за ошибка и как ее устранить ?

Добавлено спустя 38 секунд:
Блютус не видит прога Blusoleil
Вложения
РОБОТОТЕХНИКА для каждого СВОИМИ РУКАМИ - SERVODROID.RU [SERVODROID.RU-Робототехника для начинающих своими руками]
Аватара пользователя
S-T-A-L-K-E-R

Сообщения: 314
Зарегистрирован: 05 ноя 2009, 10:10
Откуда: Санкт-Петербург vs Мурманск
Skype: sergey199100
прог. языки: С, C++, C++++, Delphi, Pascal, Asm

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 14 мар 2012, 18:38

1. Понятия не имею почему кто что не видит из текущей информации и тема неправильная, вопросы по синезубу в теме про синезуб. Прикладывайте сразу фотку как выставлены какие перемычки на модуле и контроллере, куда какое питание подано.

2. Прошивка ORC устарела, её функционал перенесен в ORFA, последние версии - ORFA 0.9.0 Beta 3, ссылки на свежие версии есть на странице контроллера.

3. Через что прошивали, что получили эту ошибку?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение S-T-A-L-K-E-R » 14 мар 2012, 19:24

1. Почему пишу сюда - потому что вся перефирия (Блютус) подключается к этому модулю.

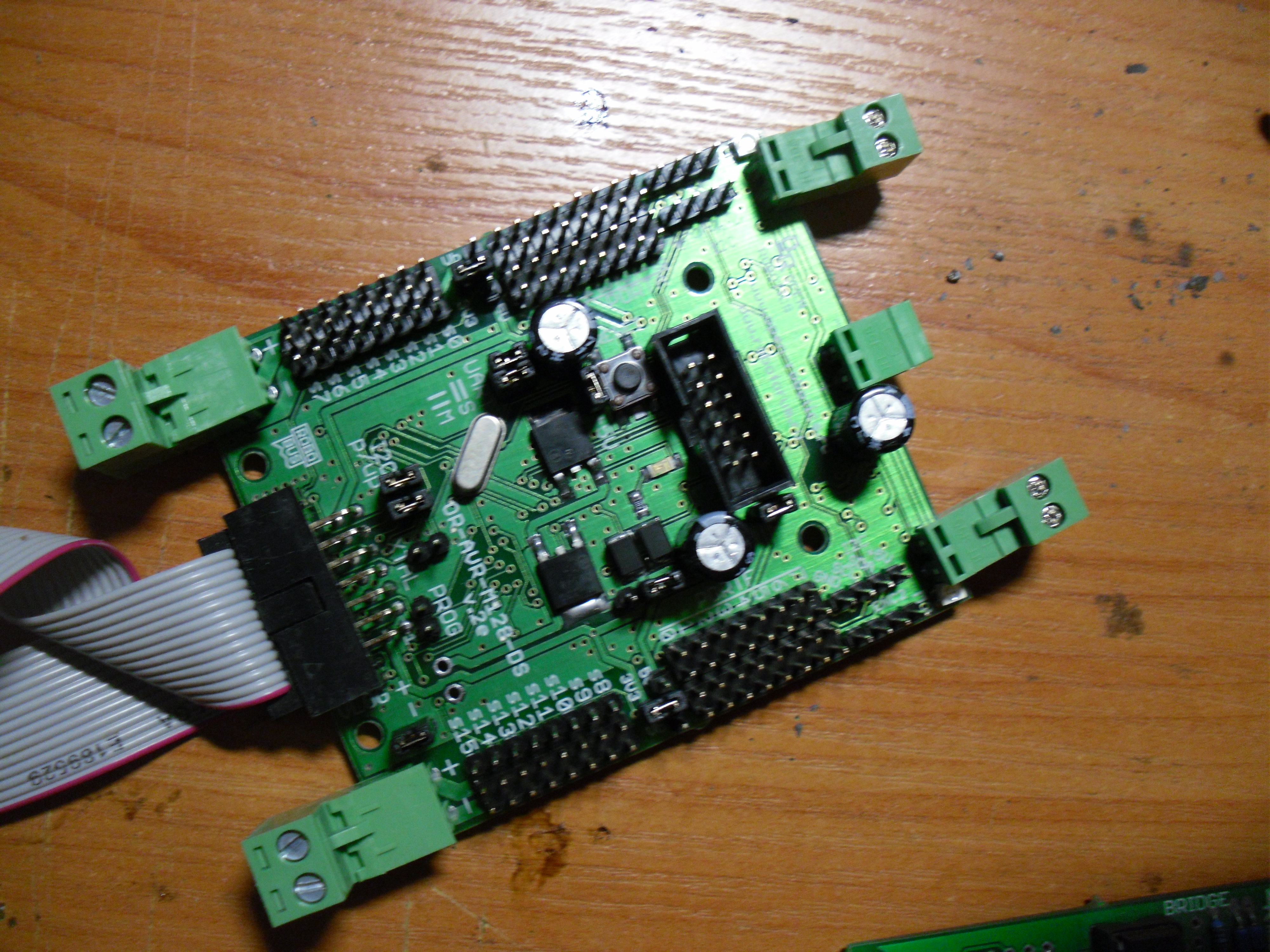

Фотка ниже.
В документации по модулю не сказано как работать с БТ, я не нашел пункта(кроме 12-13 стр)

2. Странное у вас там расположение файлов. Разбросаны не по датам, вот я и скачал самую верхнюю по привычке :(

3. Прошивал через указанную в к программатору ПО khazamaavr (мк 128 указывался)

Сейчас пробую через SinaProg. Злил ORFA 0.9.0
Вложения
РОБОТОТЕХНИКА для каждого СВОИМИ РУКАМИ - SERVODROID.RU [SERVODROID.RU-Робототехника для начинающих своими руками]
Аватара пользователя
S-T-A-L-K-E-R

Сообщения: 314
Зарегистрирован: 05 ноя 2009, 10:10
Откуда: Санкт-Петербург vs Мурманск
Skype: sergey199100
прог. языки: С, C++, C++++, Delphi, Pascal, Asm

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 14 мар 2012, 20:18

1. Так и всё-таки, что с питанием?

3. Какой программатор, какие перемычки на нём и как включены? Он питание 3.3В даёт на плату?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение S-T-A-L-K-E-R » 14 мар 2012, 20:23

Сейчас
снова проверю.

Добавлено спустя 1 минуту 11 секунд:
Какие ножки по робобасу питание ?

Добавлено спустя 1 минуту 14 секунд:
На программаторе перемычка +5В. Программатор Ваш старый, уже давно не в продаже, на основе ATmega8,покупал за 400 рублей, лет так 5 назад.

Добавлено спустя 34 секунды:
or-prog-usb-x
РОБОТОТЕХНИКА для каждого СВОИМИ РУКАМИ - SERVODROID.RU [SERVODROID.RU-Робототехника для начинающих своими руками]
Аватара пользователя
S-T-A-L-K-E-R

Сообщения: 314
Зарегистрирован: 05 ноя 2009, 10:10
Откуда: Санкт-Петербург vs Мурманск
Skype: sergey199100
прог. языки: С, C++, C++++, Delphi, Pascal, Asm

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 14 мар 2012, 20:26

S-T-A-L-K-E-R писал(а):Какие ножки по робобасу питание ?

Ну всё ведь есть на страницах проекта.

S-T-A-L-K-E-R писал(а):На программаторе перемычка +5В. Программатор Ваш старый, уже давно не в продаже, на основе ATmega8,покупал за 400 рублей, лет так 5 назад.

Фотку с перемычками давайте :) и 2.5 года назад, а не 5 :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение S-T-A-L-K-E-R » 14 мар 2012, 20:48

Я его еще в школу когда ходил покупал.

Добавлено спустя 3 минуты 42 секунды:

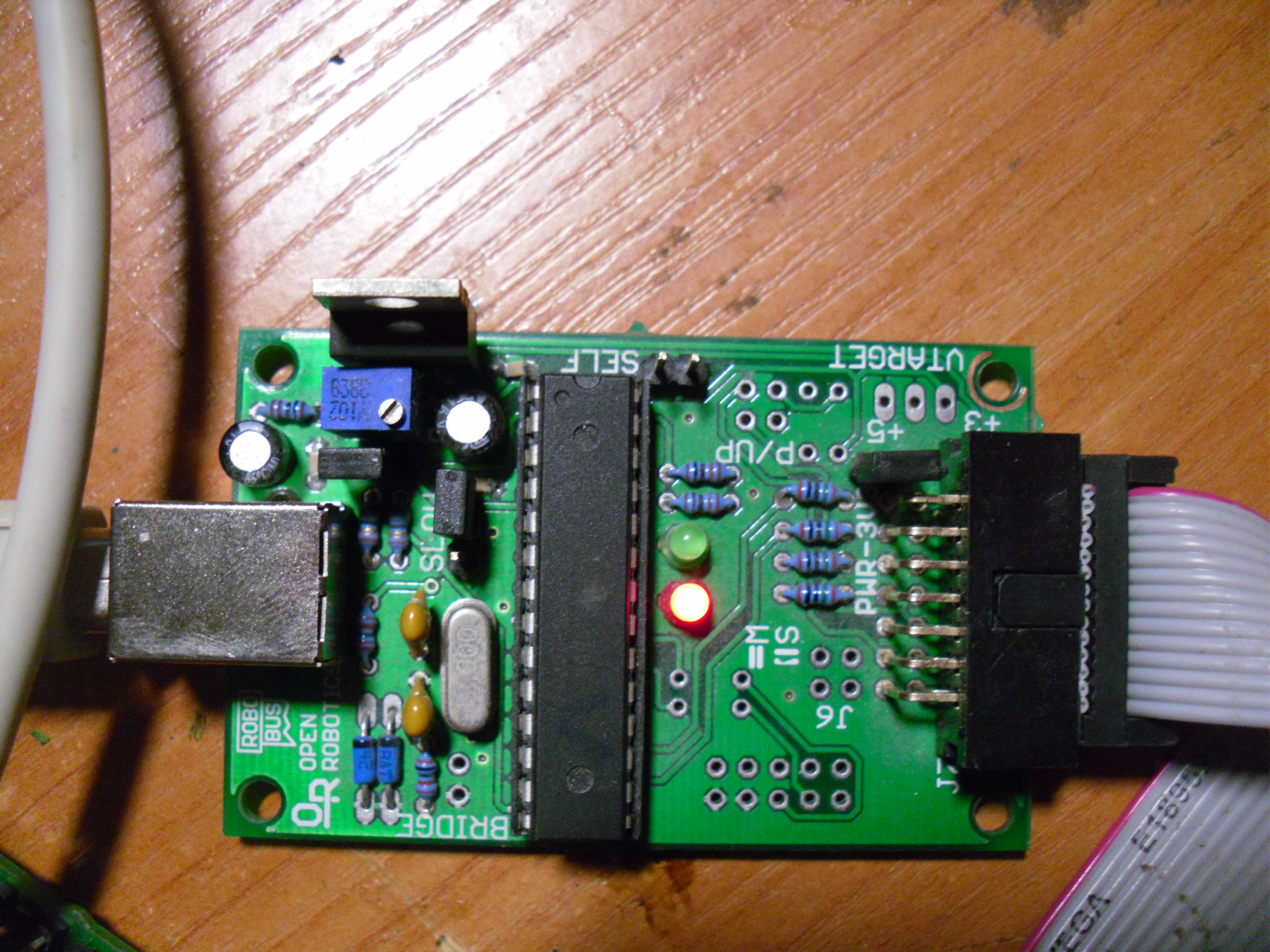

Программатор

Добавлено спустя 13 минут 42 секунды:
Перемычки стоят как положено, на МК стоят +5В от внутреннего стабилизатора. Но почему блютус модуль не виден на ПК... ?

Добавлено спустя 1 минуту 57 секунд:
на ножках шины 1 и 14 ровно 5В как положено.
Вложения
РОБОТОТЕХНИКА для каждого СВОИМИ РУКАМИ - SERVODROID.RU [SERVODROID.RU-Робототехника для начинающих своими руками]
Аватара пользователя
S-T-A-L-K-E-R

Сообщения: 314
Зарегистрирован: 05 ноя 2009, 10:10
Откуда: Санкт-Петербург vs Мурманск
Skype: sergey199100
прог. языки: С, C++, C++++, Delphi, Pascal, Asm

Re: Модуль OR-AVR-M128-DS: Контр. с расшир. подд. серв. и ДД

Сообщение =DeaD= » 14 мар 2012, 20:53

Для МК и для БТ надо питание 3.3В, а не 5.0В.
Проверьте, есть ли на соотв. линии робобас питание +3.3В.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
