Сегодня протестировал прошивку для TP-Link WR703n в части встроенного UART - всё отлично. Для этого сейчас в выложенной сейчас прошивке конечно нужно поправить пару строк:
elmot в переписке по icq писал(а):/etc/ser2net.conf
у этих строк символ коммента перекинуть
#2000:raw:600:/dev/ttyATH0:115200 NONE 1STOPBIT 8DATABITS -XONXOFF -LOCAL -RTSCTS
#2001:raw:600:/dev/ttyS1:115200 NONE 1STOPBIT 8DATABITS -XONXOFF -LOCAL -RTSCTS
2000:raw:600:/dev/ttyUSB0:115200 NONE 1STOPBIT 8DATABITS -XONXOFF -LOCAL -RTSCTS
у 1й и 3й
Заодно предлагается фотоотчет - как подцепить IDC-14M(R) разъем к роутеру, чтобы его было удобно использовать с модулями Open Robotics:
Шаг 1. Разберем роутер (для этого поддеть ногтем стенку с LAN-разъемом посередине, впихнуть туда небольшую плоскую отвертку, чтобы она уперлась в LAN-разъем, дабы не повредить компоненты и аккуратно раскачивая - вытаскиваем цветную крышку из корпуса роутера).
Шаг 2. Возьмем IDC-14M(R) разъем и вытащим из него все ножки кроме 4 с каждой из 2 сторон.
Шаг 3. Выкусим кусачками ребра жесткости на стенке напротив USB-A разъема все, кроме ближнего к светодиоду;
Шаг 4. Наметим и высверлим 8 дырок под разъем, проверим, что разъем встает нормально, намазываем суперклеем место под разъемом и вставляем разъем, разгибаем контакты с обратной стороны.
Шаг 5. Предварительно залудив провода - подпаиваемся к контактам 1 (GND), 12 (TX=TP_OUT), 13 (RX=TP_IN), 14 (+5V) для питания 8см проводки, для rx/tx - 3-4см;

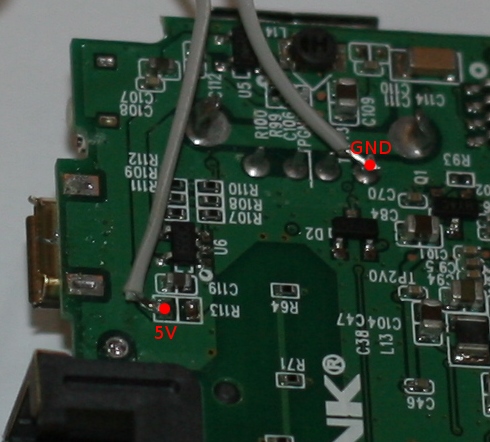

Шаг 6. В соответствии с изображением подпаиваем GND и +5V контакты на плату:

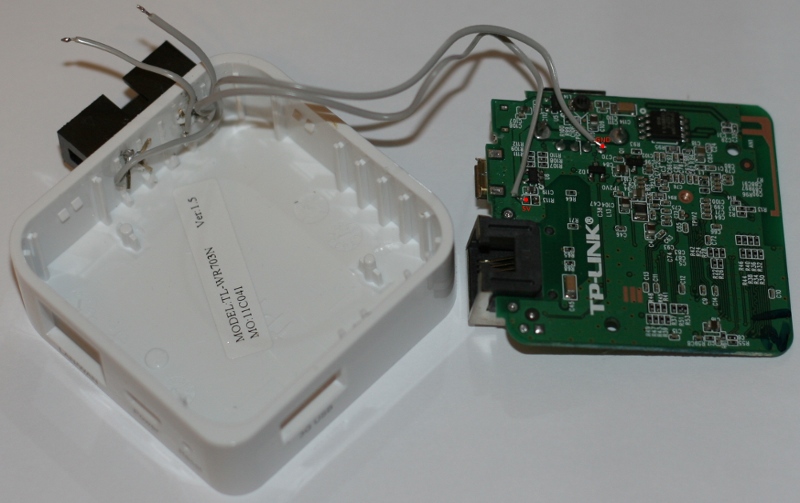

Шаг 7. Получаем примерно такое:

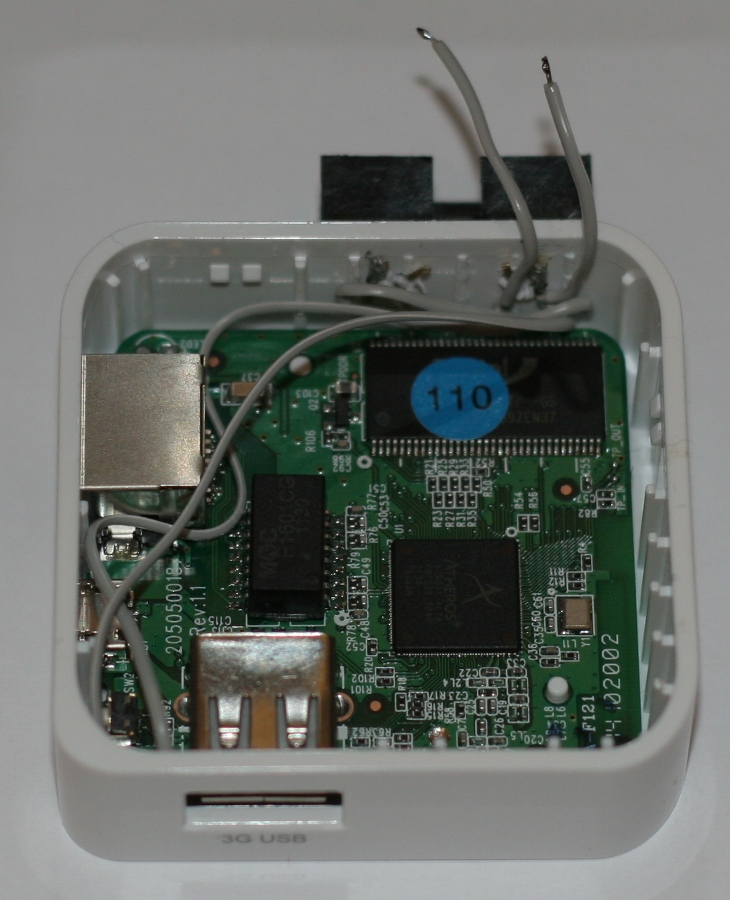

Шаг 8. Аккуратно напаиваем шарики припоя на площадки TP_IN, TP_OUT, вставляем плату на место, прижимаем проводки питания:

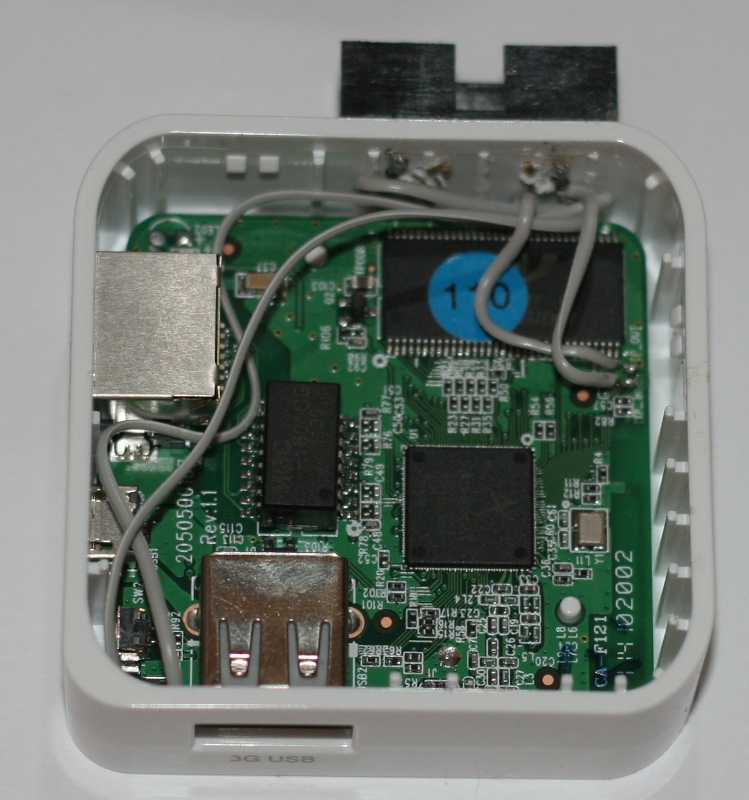

Шаг 9. Очень аккуратно, предварительно загнув так, чтобы после пайки контакты никуда не тянулись с платы, подпаиваем проводки к площадкам TP_IN, TP_OUT:

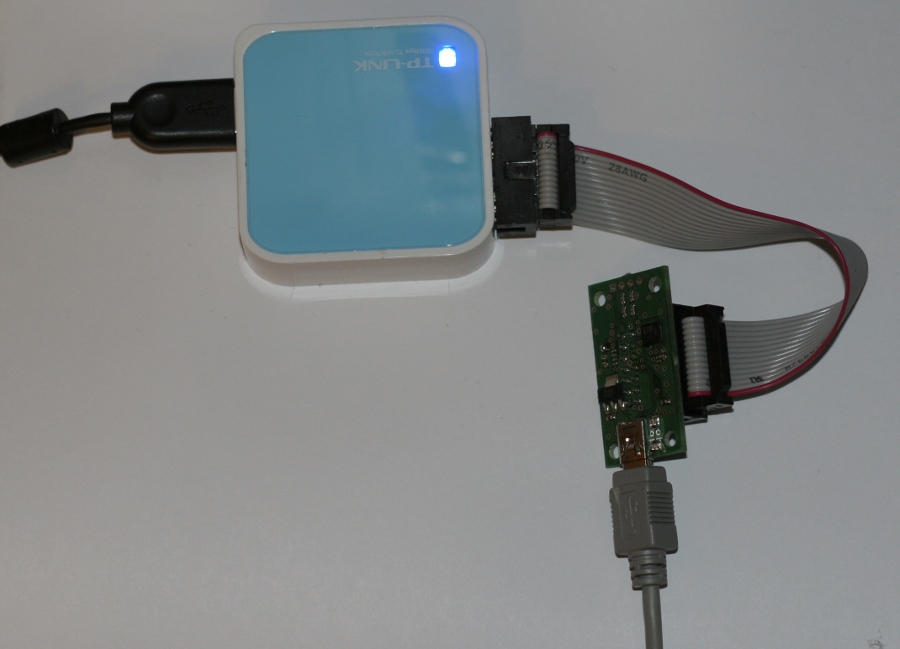

Шаг 10. Проверяем роутер в работе и если всё в порядке закрываем крышкой:
Всё
