Re: Практика использования твердотельных компасов... вопросы

Сообщение Michael_K » 19 дек 2010, 01:06

Короче, эпик фэйл...

два lsm303dlh стоят на плате повернутые на 45 градусов.

Показывают фигню. Оба.

Во-первых, оказалось, что на широте Петербурга магнитные линии втыкаются в землю почти вертикально (отклонение от вертикали порядка 16 градусов). Поэтому горизонтальная составляющая поля до безобразия мала.

Во-вторых, несмотря на встроенные фильтры, шумят они так, что мама не горюй. И я очень сильно сомневаюсь, что дополнительной обработкой можно что-то существенно исправить.

В-третьих, у обоих компасов сильно "сбит" центр. Кроме того, один из них, похоже словил нелинейщину (возможно из-за не слишком удачной компоновки).

Вообще, пока кажется, что использовать их как компасы - нереально...

Поковыряюсь еще, конечно.

Добавлено спустя 1 час 43 минуты 41 секунду:
Re: Практика использования твердотельных компасов... вопросы.

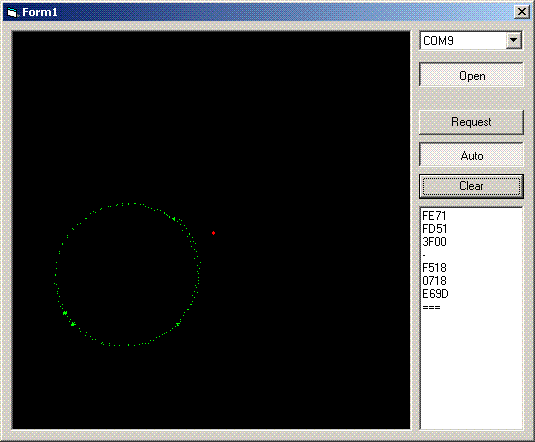

Вот как ложатся данные компаса при вращении вокруг вертикальной оси.


Разброс безобразный.

Красная точка - это теоретический ноль :)
(То есть по идее там должен быть центр круга)

Добавлено спустя 10 минут 13 секунд:
Re: Практика использования твердотельных компасов... вопросы.
Компас стоит на месте. Разброс. Масштаб тот же.


Добавлено спустя 7 минут 10 секунд:
Re: Практика использования твердотельных компасов... вопросы.
В общем разброс порядка 15 градусов...
ну пусть это будет +-7.5
это до фига! :(
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Практика использования твердотельных компасов... вопросы

Сообщение Michael_K » 19 дек 2010, 13:08

Теоретический предел точности с этими датчиками можно грубо оценить так:
Идем на http://www.ngdc.noaa.gov/geomagmodels/IGRFWMM.jsp
Вводим свои координаты (или можно страну-город выбрать).
Давим кнопку "Compute Magnetic Field Values"
Смотрим на цифру "Horizontal Intensity" Для Питера это 14901.5 nT = 149 mGauss.

Дискрет у датчика 8 mGauss (при самом высоком усилении).
Соответственно теоретический дискрет по углу arctan(8/149) - это чуть больше трех градусов.

Нужно добавить, что самое высокое усиление лично мне поставить не удалось - датчик уходит в насыщение. Возможно такой разброс и насыщение датчика связаны с плохой магнитной обстановкой (все таки в многоквартирном доме рядом с компом, батареей отопления и прочими лифтами, наверное, много магнитных шумов).

Добавьте разброс показаний, неидеальность калибровки, компенсацию наклона по акселю (который тоже шумит) - в общем грустно все.
