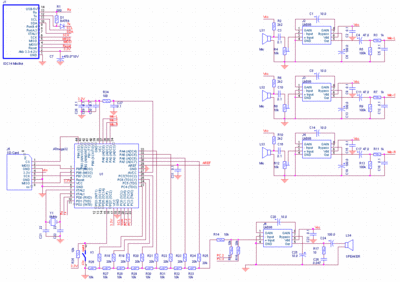

ну понятно что подключены!
там тогда еще и питалово не разведено...
Rx-Tx это наши заморочки, не обращай внимания, в вашем случае будет сквозняк стоять

тебе не кажется что надо порты В.0-В.3 сменить на С.4-С.7 ?

3. Смысл конденсатора на выходе микрофонных усилителей? LM386 вроде имеет в отсутствие сигнала на выходе 1/2 питания - можно напрямую кинуть на АЦП. А с конденсатором получим, что на входе АЦП будет отрицательное напряжение для нижних полуволн.

RX-TX я бы подключил через джамперы. Или поставить джампер на свободную ногу, чтобы выбирать режим - UART или I2C

И менять порты нежелательно. Как раз удобно, что младшие разряды ЦАП висят на младших разрядах порта, а старшие - на старших, пусть и другого порта.

Добавлено спустя 2 минуты 13 секунд:
Хотя можно и поменять, проблем особых нет. Я так понимаю, что ты имеешь в виду упростить разводку платы?

3. это к автору схемы, я чесно содрал дин в один

на RX-TX ваще не обращай внимания, будет скозняк Rx-Rx Tx-Tx. закрыли тему с уартом.

да естественно, исключительно для упрощения трассировки.

Тогда ставь джампер для выбора режима, чтоб с программированием интерфейсов не извращаться.

Ноги к ЦАПу можно перекинуть

джампер выбора уарт-и2ц?

Да

соответсвие на порт С проставть
В.0 - С.
В.1 - С.
В.2 - С.
В.3 - С.

B0 - C4
B1 - C5
B2 - C6
B3 - C7

готово

Меня устраивает все, кроме микрофонных усилителей. Подождем автора схемы, может заглянет сюда.

FireFly, можешь в своем усилителе померять напряжение на выходе LM386 в отсутствие сигнала, и глянуть с сигналом что получается непосредственно на выходе усилителя, и после конденсатора?

Добавлено спустя 3 минуты 9 секунд:
И если есть возможность, посмотри как он себя при 3-вольтовом питании ведет

и еще, FireFly электролит с 7 ноги LM386 обязательно на 100 мкф, может достаточно будет 10 мкф?
я бы тогда всё под танталы развел...

Добавлено спустя 2 минуты:
LM386 в режиме усилителя для динамика при 3.3В ведет себя отлично

7-ю ногу вообще оставить в воздухе ибо нафиг кондер там ваще не нужен
резистор + кондер на выходе = фильтр
резать низ дополнительно я не стал.
то blindman
если ты читал описалово, то там в самом низу я писал - "осцилограммы показывают выход чистого аудио сигнала - без помех и наводок". Вольтаж не помню точно с сигналом и без, хотя с сигналом... при 5 вольтовом питании до 3-х вольт по мойму подымалось.
лучше сам сваяй на макетке - 10 минут, да проверь. Деталей на 20 рублей 3-х вольтового питания нету у меня... чет как то не сложилось...

Добавлено спустя 2 минуты 41 секунду:
кстати кондер С1 (С8, С14) - обеспечивают максимальное усиление - 200, мож перемычку таки повесить как у мну? что бы была возможность усиление выбирать, а то при максимуме он метров за 10 будет на голос реагировать .

Насчет 3в вопрос уже снят. Описание твое читал, помехи и наводки не интересуют. А интересует вопрос - верно ли мое предположение, что на выходе после конденсатора будет присутствовать отрицательное нпряжение?

3-х вольтового питания нету у меня... чет как то не сложилось...

брешешь!!!
у тебя в миниботах 3.3-х вольтовое питалово от акб

blindman писал(а):Насчет 3в вопрос уже снят. Описание твое читал, помехи и наводки не интересуют. А интересует вопрос - верно ли мое предположение, что на выходе после конденсатора будет присутствовать отрицательное нпряжение?

хм...предположение в принципе верное, я просто не помню, а щас нечем посмотреть - в лабораторию сходить только завтра смогу.
единственно, что могу точно утверждать - когда гонял эти модули через АЦП напруга как при сигнале, так и при его отсутствии в отрицательное не убегала.

EdGull писал(а):

3-х вольтового питания нету у меня... чет как то не сложилось...

брешешь!!!
у тебя в миниботах 3.3-х вольтовое питалово от акб

не брешу я их так и не заюзал пока по нескольким причинам
