пневмоцилиндр из газового амортизатора

СРУВЧ!

Re: пневмоцилиндр из газового амортизатора

Сообщение Plastilinstyle » 14 сен 2012, 13:32

Но цилиндра из него не выйдет, там поршень дырявый (для демпфирования).

ууу хаха :lol: :lol:
чья идея, тот и сверлит
Аватара пользователя
Plastilinstyle

Сообщения: 263
Зарегистрирован: 26 июл 2012, 18:40
Откуда: Екатеринбург

Re: пневмоцилиндр из газового амортизатора

Сообщение legion » 14 сен 2012, 14:32

Dmitry__ писал(а):Но цилиндра из него не выйдет, там поршень дырявый (для демпфирования).

Запаять дырку? Тут вон из колечка от подшипника поршни есть.
legion

Сообщения: 736
Зарегистрирован: 24 апр 2010, 14:47
Откуда: Уфа
прог. языки: avr asm

Re: пневмоцилиндр из газового амортизатора

Сообщение robovan » 14 сен 2012, 15:40

будет пневмоцилиндр одностороннего действия:)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: пневмоцилиндр из газового амортизатора

Сообщение setar » 14 сен 2012, 15:50

ничего там делать не нужно
шток выталкивается большим давлением за счёт вытеснения объёма а не за счёт эффекта поршня

Добавлено спустя 43 секунды:
:D только давление нужно соответственно 50+ ATM
Аватара пользователя
setar
Site Admin

Сообщения: 9958
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: пневмоцилиндр из газового амортизатора

Сообщение robovan » 14 сен 2012, 15:55

сегодня в епицентр загляну, куплю, распилю вдоль, что бы всем видно было:)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: пневмоцилиндр из газового амортизатора

Сообщение boez » 14 сен 2012, 16:16

Вот мне всегда интересно было - как из этих поршней (мебельных или автомобильных на багажник) воздух годами не выходит...
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: пневмоцилиндр из газового амортизатора

Сообщение setar » 14 сен 2012, 16:25

там резинки уплотнительные сделаны так, что их давление только уплотняет, ну и идеальная обработка штока.
кстати стравливают они когда на штоке образуется прилипшая грязи или каверны
Аватара пользователя
setar
Site Admin

Сообщения: 9958
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: пневмоцилиндр из газового амортизатора

Сообщение Dmitry__ » 14 сен 2012, 17:50

legion писал(а):Запаять дырку? Тут вон из колечка от подшипника поршни есть.

Тогда надо еще цилиндр хонинговать, ибо это просто кусок ржавой трубы :pardon:

robovan писал(а):сегодня в епицентр загляну, куплю, распилю вдоль, что бы всем видно было:)

Твою бы энергию, да в мирных целях... :)
сфоткать вазовский?

Добавлено спустя 6 минут 30 секунд:
Переключайся на домкраты гидравлические, больше шансов.
Я из них делал опрессовщики, давил 300 атм :shock:
Аватара пользователя
Dmitry__

Сообщения: 7246
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: пневмоцилиндр из газового амортизатора

Сообщение Kitam1n » 14 сен 2012, 19:09

boez писал(а):как из этих поршней (мебельных или автомобильных на багажник) воздух годами не выходит...


Для статистики: на моей первой тачиле ТАЗ-2108 немного были подспущенны, машине было 17 лет, хлапушка от ветра могла дать по хребту когда в багажник лез. :)
Лучше переесть, чем недоспать.
Аватара пользователя
Kitam1n

Сообщения: 343
Зарегистрирован: 30 мар 2012, 16:39
Откуда: Москва
прог. языки: C#, Си, php
ФИО: Влад

Re: пневмоцилиндр из газового амортизатора

Сообщение Myp » 14 сен 2012, 19:45

для статистики: мазда, 23 года, уже слабые, работают тока летом, зимой крышка падает.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17331
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: пневмоцилиндр из газового амортизатора

Сообщение robovan » 14 сен 2012, 23:20

ого, 23 года!!! и живые, мировая война всего 5 лет длилась:)
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: пневмоцилиндр из газового амортизатора

Сообщение robovan » 19 сен 2012, 19:07

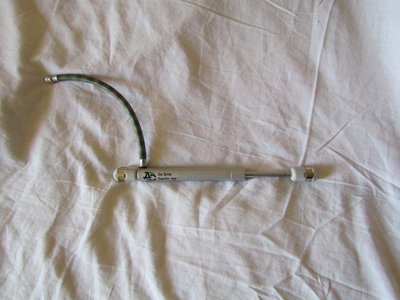

ура, просверлил я аморт, ниче такого, просто пшикнуло, даже как то растроен был:))

Добавлено спустя 1 минуту 41 секунду:
сверлил 2мм сверлом, потом прошелся 5мм, и мечиком нарезал резьбу под шлангочку:)

Добавлено спустя 1 минуту 55 секунд:
получился отличный односторонний пневмоцилиндр, и уже с эффектом притормаживания:)
который убирается кстати тоже очень просто

Добавлено спустя 45 секунд:
зачем ЭТУ статью с крейзи поместили, не пойму:(
Вложения
Самое важное в жизни- найти человека , который смотрит на мир, так же как и ты:)
Аватара пользователя
robovan

Сообщения: 1534
Зарегистрирован: 04 сен 2012, 00:39
Откуда: Украина
ФИО: Владимир

Re: пневмоцилиндр из газового амортизатора

Сообщение Dmitry__ » 19 сен 2012, 23:42

robovan писал(а):получился отличный односторонний пневмоцилиндр

Это ты только так думаешь, что получился цилиндр :)
Сколько там шток в диаметре? 6мм?
pi*r^2 = 0.3 см^2 :shock:
Чтоб этот цилиндр дал 5 кгс, надо в него вдуть 16 атм.
При этом 80% обьема цилиндра - паразитный обьем :D
80% энергии на создание 16 атм. будет просто надувать и сдувать цилиндр.
И аккуратнее с такими давлениями, вырванный шланг из псевдорезьбы, будет долго бить по губам разработчика этой хрени... :pardon:
Аватара пользователя
Dmitry__

Сообщения: 7246
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: пневмоцилиндр из газового амортизатора

Сообщение Grem » 20 сен 2012, 02:21

Так а где распиленный вдоль амортизатор?
кстати стравливают они когда на штоке образуется прилипшая грязи или каверны

Там на крышке втулка, на которой стоит нож для чистки штока. Во всяком случае было так всегда.
"There is nothing better than sliding down snow and flying through the air" (с) Shane McConkey.
Lieber ein Brett am Fuß als eins vorm Kopf, aber lieber ein Brett vorm Kopf als zwei am Fuß.
Аватара пользователя
Grem

Сообщения: 1530
Зарегистрирован: 16 май 2009, 12:50
Откуда: Россия
прог. языки: Java, C

Re: пневмоцилиндр из газового амортизатора

Сообщение gosubl » 20 сен 2012, 16:50

Кстати, как их заряжают газом на заводе? По идее, должно оставаться зарядное отверстие, закрытое винтом или чем-то в этом духе.
Аватара пользователя
gosubl

Сообщения: 69
Зарегистрирован: 10 янв 2012, 03:20
