Re: МиниБот - Пылесос
EdGull » 08 мар 2008, 14:00
добавленно...
-1.8. контактные датчики препятствия - датчик открытия капота автомобиля (я брал по 15р.)
-1.9. крепление контактных датчиков препятствия - мебельный уголок (я брал по 6р.)
-1.10. станция зарядки - минусово-плюсовое 15 вольтовое поле- "шахматка" из фольгенированного стеклотексталита на стене с последовательно включенной автомобильной лампочкой 21Вт.
-1.11. порт зарядки - шуруп на конце контактного датчика препятствия (1.8 )
-1.8. контактные датчики препятствия - датчик открытия капота автомобиля (я брал по 15р.)
-1.9. крепление контактных датчиков препятствия - мебельный уголок (я брал по 6р.)
-1.10. станция зарядки - минусово-плюсовое 15 вольтовое поле- "шахматка" из фольгенированного стеклотексталита на стене с последовательно включенной автомобильной лампочкой 21Вт.
-1.11. порт зарядки - шуруп на конце контактного датчика препятствия (1.8 )
- Вложения
-
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: МиниБот - Пылесос
EdGull » 09 мар 2008, 23:31

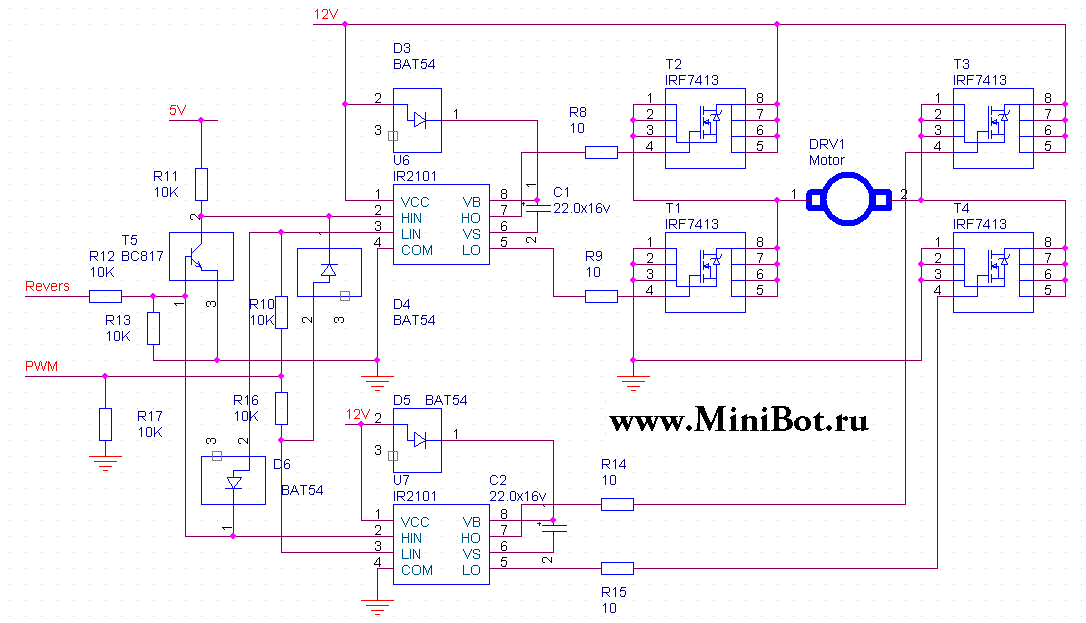

Очень хороший человек схему мне нарисовал схему драйверов для МиниБота-пылесоса на HEXFET
правда если я ее правильно с бумаги в оркад перевел...
правда если я ее правильно с бумаги в оркад перевел...
- Вложения
-
- Схема драйверов имени дяди Саши
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: МиниБот - Пылесос
=DeaD= » 10 мар 2008, 12:37
L298 не хватило что ли? Даже на стеклоподъемниках хватает... неужели эти шуруповёрты больше 2А хавают на свободном ходу?
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
| Реклама | ||||
|
|
|
|||
|
||||
Re: МиниБот - Пылесос
EdGull » 10 мар 2008, 12:54
3.5А на холостом ходу без нагрузки
Добавлено спустя 5 минут 48 секунд:
а обогреватели мне религия не позволяет применять
Добавлено спустя 5 минут 48 секунд:
а обогреватели мне религия не позволяет применять
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: МиниБот - Пылесос
=DeaD= » 10 мар 2008, 13:10
EdGull писал(а):3.5А на холостом ходу без нагрузки
Добавлено спустя 5 минут 48 секунд:
а обогреватели мне религия не позволяет применять
Да уж, оригинальные движки ты выбрал
кстати, ты еще не начал замечать при переходе от минибота к пылесосу, что модульность всё-таки требуется?-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: МиниБот - Пылесос
EdGull » 10 мар 2008, 13:17
стандартная электроотвертка....
про модульность пошли в другую тему обсуждать...
про модульность пошли в другую тему обсуждать...
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: МиниБот - Пылесос
=DeaD= » 10 мар 2008, 13:33
EdGull писал(а):про модульность пошли в другую тему обсуждать...
А уже готов?
Если да - где обсуждать будем?-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: МиниБот - Пылесос
EdGull » 10 мар 2008, 15:07
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: МиниБот - Пылесос
loid » 12 мар 2008, 12:13
А как у твоего пылесоса дела с хождением по комнате. Колёса не проскальзывают?
У моего почти вся механическая часть готова. Как доделаю выложу фото.
У моего почти вся механическая часть готова. Как доделаю выложу фото.
-
loid - Сообщения: 349
- Зарегистрирован: 16 окт 2007, 11:57
- Откуда: Минycинck
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: МиниБот - Пылесос
MegaBIZON » 16 мар 2008, 21:51

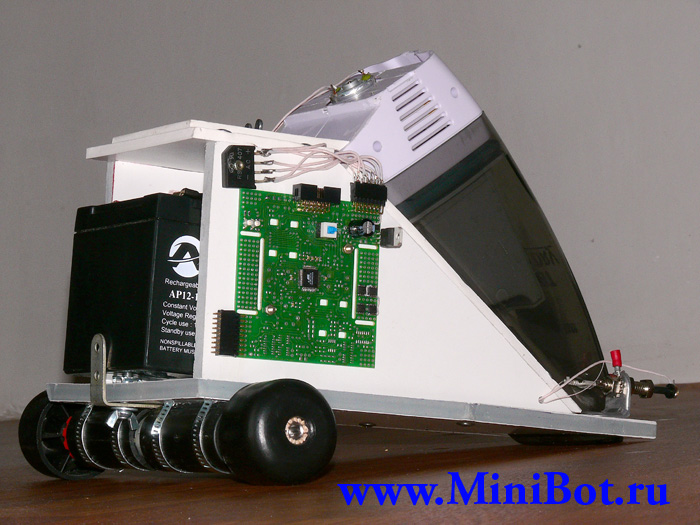

штож ты его унутрь не запрятал?..
Неужто для разъёмов?
Неужто для разъёмов?
-
MegaBIZON - Сообщения: 6285
- Зарегистрирован: 12 янв 2007, 00:34
- Откуда: Масква
-
EdGull - Сообщения: 10211
- Зарегистрирован: 28 дек 2004, 20:33
- Откуда: Тольятти
- Skype: Ed_Gull
- прог. языки: Bascom AVR Basic
- ФИО: Гуль Эдуард Викторович
Re: МиниБот - Пылесос
Master » 18 мар 2008, 10:43
Чета мне дизайн не нравится и это нада сделать тест драйв, насыпать риса на полу и пустить его убирать на 1 час, а потом сделать фоты и хвастаться сока он убрал.
Добавлено спустя 1 минуту 18 секунд:
А в верхнем левом углу что это такое здаровое прикручено с четыремя ножками и подключено через разъем?
и это нада сделать тест драйв, насыпать риса на полу и пустить его убирать на 1 час, а потом сделать фоты и хвастаться сока он убрал.Добавлено спустя 1 минуту 18 секунд:
А в верхнем левом углу что это такое здаровое прикручено с четыремя ножками и подключено через разъем?
-
Master - Сообщения: 4468
- Зарегистрирован: 21 дек 2006, 19:56
- Откуда: Украина, г.Одесса
- прог. языки: Delphi и С
