ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 29 сен 2009, 14:08

ОК, прозвоню - вечером отпишусь
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 29 сен 2009, 21:58

Прозвонил, по линии 1,8 В никакого КЗ нет... Ничего не понимаю, просадка так и есть...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение yak-40 » 29 сен 2009, 22:16

Стабилизатор не держит что-ли? попробуй его загрузить чем нибудь, например светодиодом миллиампер на 20. Выдержит, увеличишь.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 29 сен 2009, 22:19

Уже проверял, и 50 мА выдерживал, только камера дает просадку, причем сопротивление между питанием 1,8 камеры и общим имеется
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение yak-40 » 29 сен 2009, 22:25

Ну камера обычно гораздо больше чем 50 мА потребляет. Чего даташит говорит?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 29 сен 2009, 22:40

В даташите говорится что в нагруженном режиме она потребляет 20..150 мА, в спящем режиме 11 мкА.. 5,1 мА
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение yak-40 » 29 сен 2009, 22:44

Ну попробуй загрузи на 150 мА. Выдержит ли стабилизатор?
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3037
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение galex1981 » 19 окт 2009, 23:00

Наконец то руки добрались до камеры :).

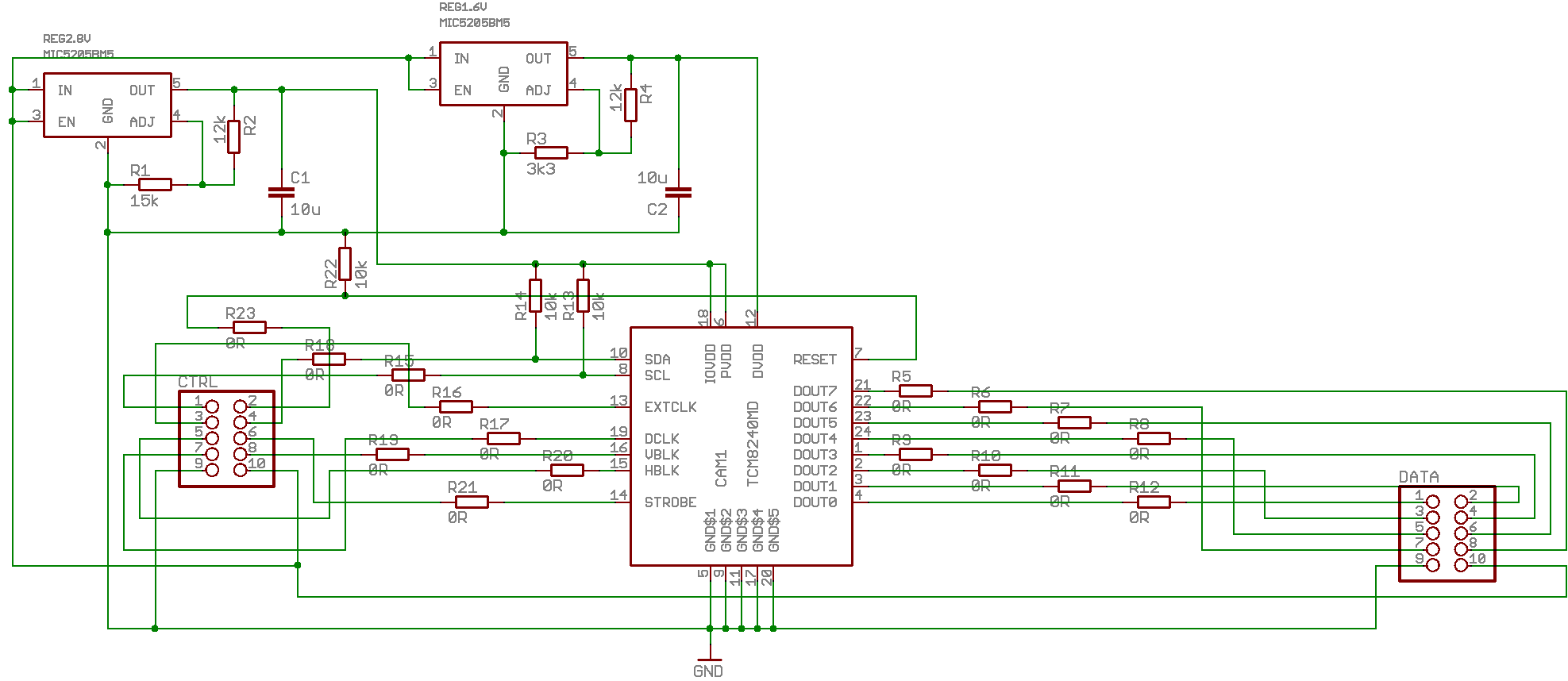

В общем с буржуйского сайта по приведенной ниже схеме сделал плату.

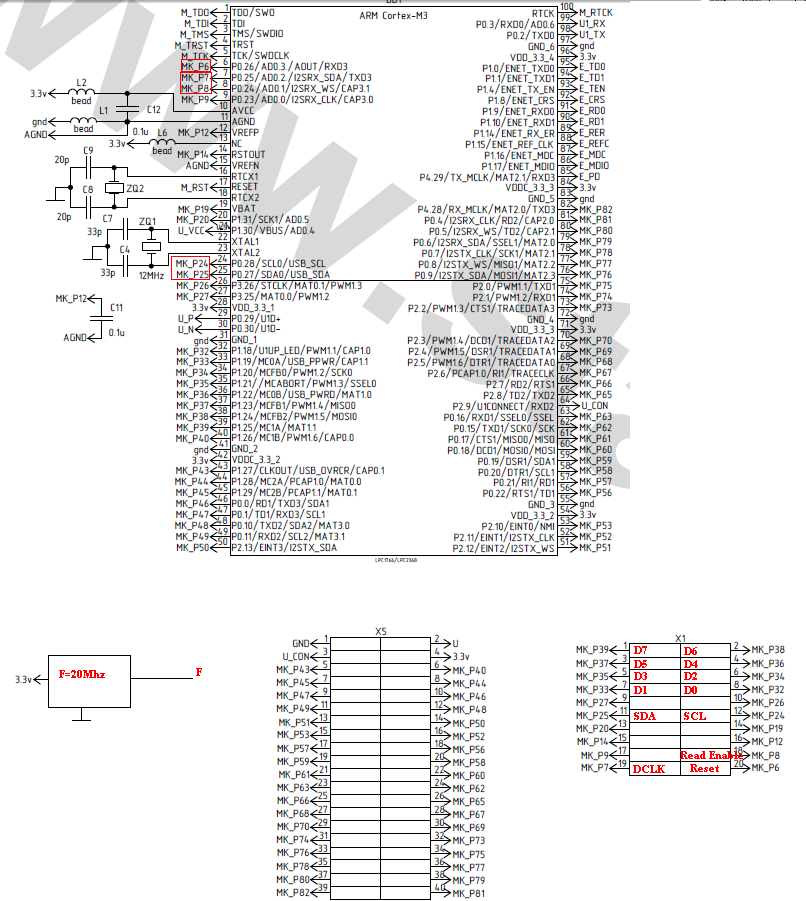

Далее привожу схему с сигналами на МК. В качестве МК выбрал плату SK-MLPC2368 на МК LPC2368.

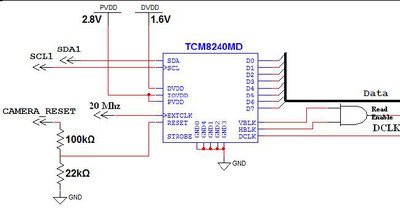

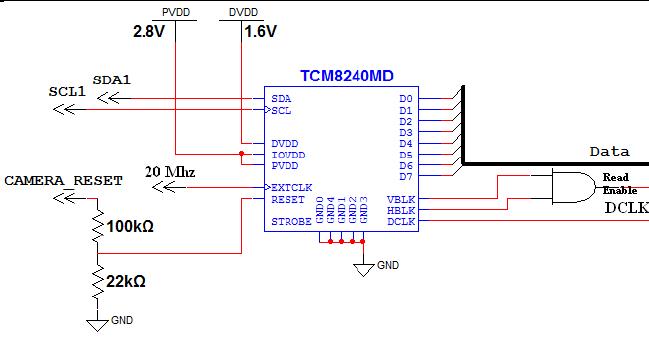

Схему подключения камеры привожу также (красным на схеме приведены сигналы для подключения платы камеры)
ЗЫ: тактировать камеру сначала попробую кварцевым генератором на 20 Мгц. После того как отлажу прошивку поробую понизить частоту тактового генератора и посмотреть результат.

В качестве теста выведу поток данных в УАРТ, а следующим шагом или на LAN или в USB (виртуальным COM портом настрою, скорость много больше реального)
Вложения
Схема платы с камерой

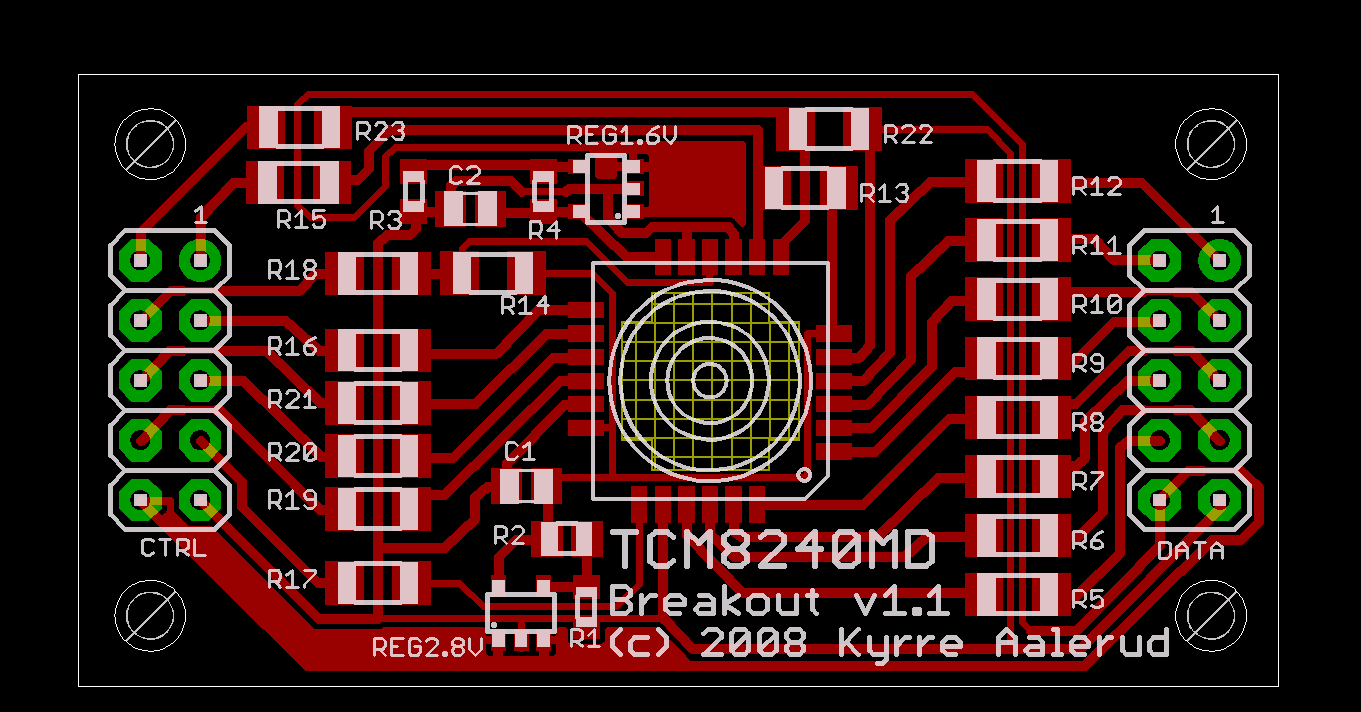

Плата с камерой
на МК.JPG
Сигналы с камеры на МК
SK-MLPC1766_2368.pdf
Схема отладочной платы
(43.36 КиБ) Скачиваний: 25
Сигналы камеры на МК
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры SEN-08668

Сообщение Duhas » 20 окт 2009, 18:11

20МГц ей на вход по-моему много, проверь по ДШ.. там есть допустимый интервал...

+ элемент И с выходом RE... зачем будет использоваться ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Сообщение galex1981 » 20 окт 2009, 22:30

По поводу кварца, в даташите указано что максимальная частота тактования камеры 20 Мгц, вот я и решил поставить 20, хотя может ты и прав - на границе частотного диапазона лучше не экспериментировать. Пока поставлю какой нибудь от 10 до 20 Мгц.

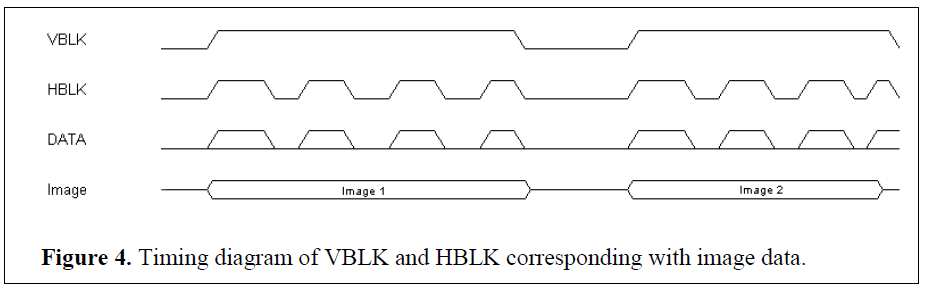

Элемент И будеи использоваться для определения передачи данных. По диаграмме, которую ниже приведу видно, что по высокому уровню VBLK и стробу HBLK определяется момент передачи данных от камеры.
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Сообщение EdGull » 20 окт 2009, 23:24

зачем тебе такая быстрая камера?
помоему ее наоборот нужно тормозить.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Сообщение galex1981 » 20 окт 2009, 23:26

Эд, это я для примера попроую, а потом подберу оптимальный кварцевый генератор. Причем, АРМ все равно на 65 Мгц работает, потому я думаю что он успеет обработать данные с камеры
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Сообщение Duhas » 22 окт 2009, 00:19

ммм, на память если, то если внимательнее покурить даташит на камеру, то будет видно что данные на шине нада читать по DCLK... VBLK и HBLK означают начало или конец кадра\строки соответственно....

перепроверь на всякий ) чтоб не паять 2 раза )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Сообщение galex1981 » 22 окт 2009, 08:46

Да, но DCLK насколько я понимаю из даташита это сигнал синхронизации для данных, но он присутствует всегда и не показывает начало/конец передачи данных.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4362
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: Kotlin, Java, C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ПРИМЕНЕНИЕ 1300x1040 Jpeg камеры TCM8240MD SEN-08668

Сообщение Duhas » 22 окт 2009, 13:48

ну да, я об этом и говорил... просто мне удобнее будет по поотдельности те сигналы снимать.. я подумал что у тебя для синхронизации этот сигнал делается...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
