Гусеницы из зубчатых ремней

Изготовление/Где достать и т.д.

Гусеницы из зубчатых ремней

Сообщение gambit6 » 13 янв 2005, 16:37

Как гусеницы собрать, точнее из чего. Хочу сделать что-то на подобие ходовой части номера 5 из "Короткого замыкания"  :lol:

avr123 - Гусеницы можно сделать из зубчатых ременей. Купить их можно в автомагазине или как
запчасти к электроинструменту или к оргтехнике. Там же зубчатые ролики для них.


Зубчатые ремни и шкивы (сгодятся под гусеницы) ЛЮБЫЕ но дорогие:
http://www.beltimpex.ru/
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Сообщение Outcaster » 13 янв 2005, 16:49

Проще всего гусеницы раздобыть из ких-нибуть конструкторов, или игрушку разкурочить. Хотя где-то видел, и гусеничные киты продавались (порядка 10 баксов за комплект)...впомню где ссылку закину.
Outcaster

Сообщения: 267
Зарегистрирован: 13 ноя 2004, 01:10
Откуда: Ривне, Украина

Сообщение -= Александр =- » 13 янв 2005, 16:54

А можно и из эпоксидки какой-нибудь отлить, там ведь ничего особо сложного нету... Форму такую слепить из чего угодно можно.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 13 янв 2005, 17:05

Гусеничные киты у той же Тамии есть, только их не возит ни кто :(
Можно конечно напрячься и напрямую с башни заказать http://www2.towerhobbies.com/cgi-bin/wt ... =XAG&V=TAM
Но в живую я этих гусениц не видел, соответственно немогу и советовать.

Как вариант еще поискать гусеницы то R/C моделей танков, за них я ручаюсь, некоторые фирмы делают даже наборные алюминиевые. Главное не перепутать модель с китайской игрушкой.
Kanoka
Модератор

Сообщения: 1272
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Outcaster » 13 янв 2005, 17:17

-= Александр =- писал(а):А можно и из эпоксидки какой-нибудь отлить, там ведь ничего особо сложного нету... Форму такую слепить из чего угодно можно.
Даже очень классная мысль :roll:
Outcaster

Сообщения: 267
Зарегистрирован: 13 ноя 2004, 01:10
Откуда: Ривне, Украина

Сообщение gambit6 » 13 янв 2005, 18:07

Ок, тогда вопрос такой: из какой эпоксидки и в какую форму? примерно нарисовать кто-нибудь может? :roll:
Аватара пользователя
gambit6

Сообщения: 189
Зарегистрирован: 10 янв 2005, 12:18
Откуда: Санкт-Петербург

Сообщение Outcaster » 19 янв 2005, 21:37

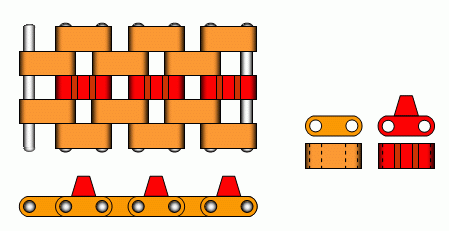

В принципе, отливать необязательно. Вот, как вариант: собираеться из простых деталей (см.рис).
Вложения
Outcaster

Сообщения: 267
Зарегистрирован: 13 ноя 2004, 01:10
Откуда: Ривне, Украина

Сообщение -= Александр =- » 19 янв 2005, 21:49

А можно и эти простые детали отлить, а то уж больно много их надо...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Outcaster » 19 янв 2005, 22:37

-= Александр =- писал(а):А можно и эти простые детали отлить, а то уж больно много их надо...
Ну это и хорошо, что много нужно. Можно партию заказывать. Классно, что таким образм можно набрать себе подходящюю гусеницу по вкус. Я тут по месным производствам поспрашивал - говорят, что за такое вполне могут взяться, и неочень дорого получиться, т.к. матрицы всего две, а лить из них сотнями - то выгодно. Может согласуем размеры?
Outcaster

Сообщения: 267
Зарегистрирован: 13 ноя 2004, 01:10
Откуда: Ривне, Украина

Сообщение Kanoka » 19 янв 2005, 23:30

Не ребята, это какой то цирк с конями получится а не гусеница. Что то мне подсказывает что не так все просто, всетаки нужно отливать траки, и причем не руководствуясь правилом "вроде они так выглядят", а хотябы посмотреть как это люди делают.

Вот к примеру наши ребята http://www.interdacom.ru/~tanks/ судя по фотографиям хорошо наловчились в этой теме.
Kanoka
Модератор

Сообщения: 1272
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Zorg » 22 янв 2005, 21:20

Вот появилась статейка по теме - метод и приспособа для отливки траков из свинца или легкоплавкого материала:
http://mkmagazin.almanacwhf.ru/mk_other ... trakov.htm
Zorg

Сообщения: 114
Зарегистрирован: 08 янв 2005, 14:32
Откуда: Ковров, Владимирская область

Сообщение casper_r » 08 фев 2005, 00:16

вот
http://www.thetankmaster.com/ENGLISH/OA ... L/W004.jpg
опроные катки можно заказать :) для гусенец

а вот
http://www.thetankmaster.com/ENGLISH/SK/rft17.jpg
гусеницы справа в кучке..
заказывате  :)

http://www.thetankmaster.com/russian/market/sk/sk_r.asp
Аватара пользователя
casper_r

Сообщения: 158
Зарегистрирован: 25 янв 2005, 07:53
Откуда: со стула в г.Николаеве

Сообщение Kanoka » 08 фев 2005, 01:26

Вопервых это 35-й масштаб, во вторых гусеницы от стендовых моделей проедут метра два, после чего их придется опять собирать из отдельных треков.
Kanoka
Модератор

Сообщения: 1272
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Mike_MA » 09 фев 2005, 14:05

Сомнению не подлежит что траки надо отливать, но из чего....полимеры не подходят (развалятся), свинец- ядовит, .......

И масштаб надо выбрат где-то 1:6 - 1:8 , а то 1:35 - это уж слишком ! ...туда ничего и не влезет... :lol:  :lol:  :lol:

А фирма торгующая такого типа моделями слишком дорога для Российских покупателей (заточена ведь под иностранцев сразу видно по ценам) :wink:  :wink:
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение -= Александр =- » 09 фев 2005, 15:29

А у меня противогаз есть чтоб со свинцом работать! =) А вообще чем вам эпоксидка не понравилась? Или даже она не выдержит?
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
