USB программатор для AVR

Все что связана с заливкой программ в микроконтроллеры.

Re: USB программатор для AVR

Сообщение dmq » 10 июл 2009, 23:29

Ясно, спасибо
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: USB программатор для AVR

Сообщение dmq » 15 июл 2009, 01:21

Хочу сказать спасибо Protoss'У за его разработку! Девайс заработал с первого раза без каких-либо проблем! Вернее на самом деле со второй попытки, т.к. первый раз я плату забыл в растворе хлорного железа и от дорожек остались жалкие сопельки, но это к автору девайса не имеет никакого отношения :) Ура! Теперь не надо метаться от ноута к настольному ПК :good:
Лишних проводов решил избежать испольовав USB коннектор прямо на плате с программатором, которая благодаря TQFP корпусу меги8 и остальным мелким деталькам (не смд) получилась 45х32мм (без учеты выпирающего USB коннектора).
алаверды епрст :lol:
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: USB программатор для AVR

Сообщение rig » 15 июл 2009, 08:10

больше фоток красивых и разных! Раз уж начал хвастаться то доводи дело до логического конца!
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение dmq » 15 июл 2009, 20:19

Вот она вот она, где-то там намотана! :)

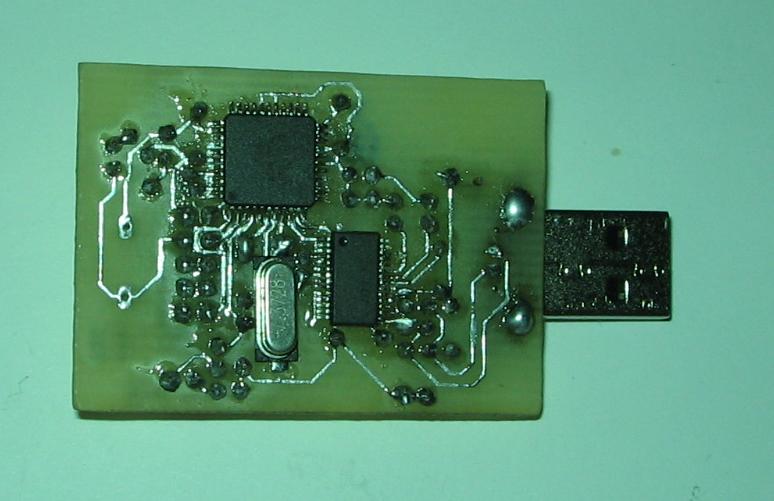

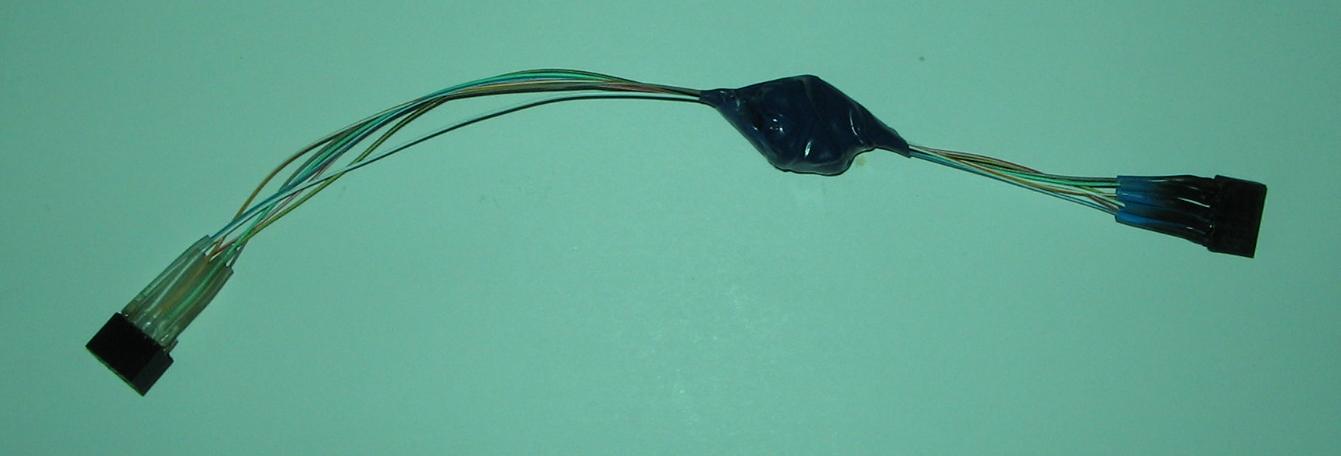

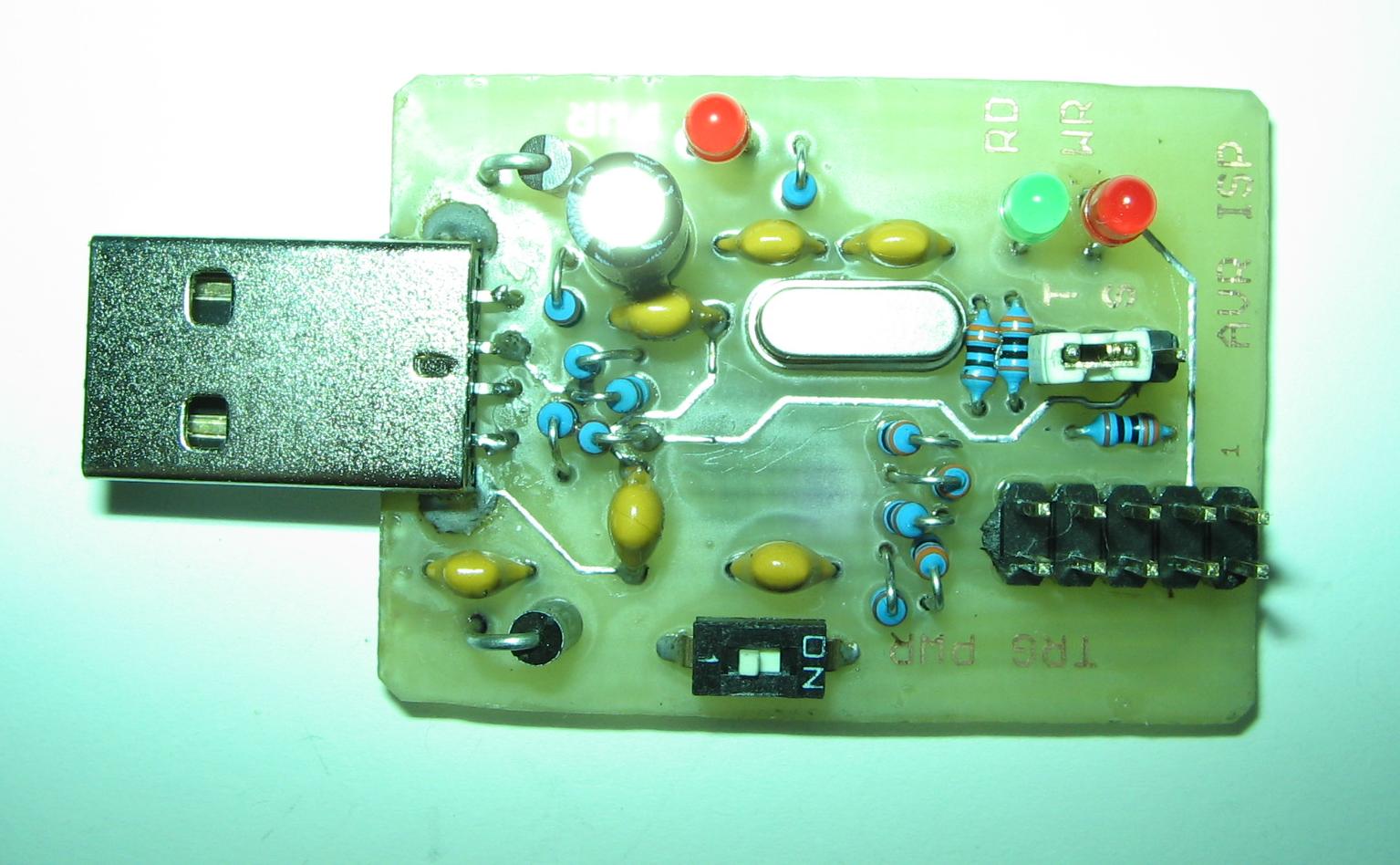

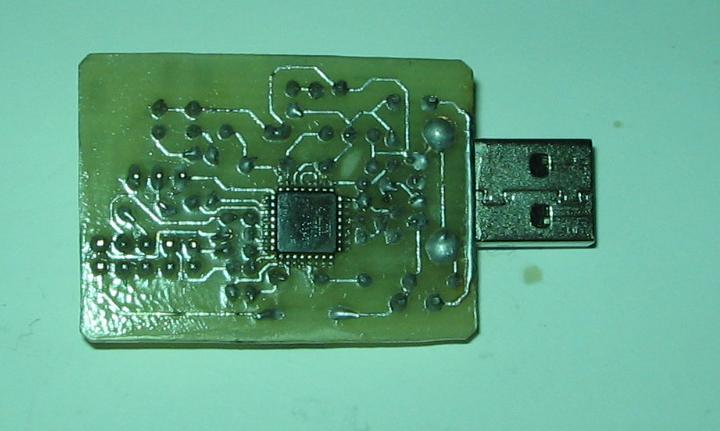

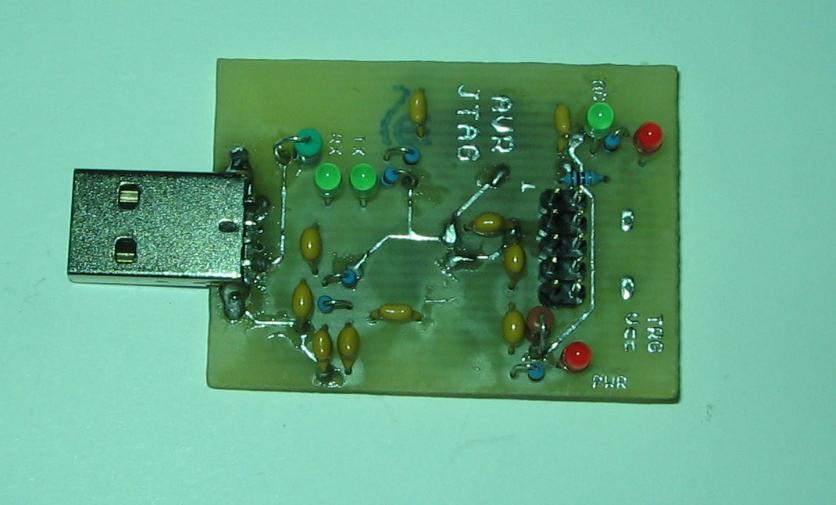

Первые две - ISP, затем кабелек для него (по середине изолентой замотано - колечко ферритовое), две последние - JTAG (незапаян выключатель для подачи +5 VCC на таргет). Плата с ISP не соплями обмазана а цапонлаком облита :)
Вложения
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: USB программатор для AVR

Сообщение Сергей » 15 июл 2009, 20:31

не проще ли было в этой схеме использовать SMD рассыпуху ?
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: USB программатор для AVR

Сообщение dmq » 15 июл 2009, 20:44

Может и проще, никогда смд в руках не держал :) Мне нравятся такие платки, красиво.
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: USB программатор для AVR

Сообщение =DeaD= » 15 июл 2009, 20:52

как же смд не держал в руках, когда самые сложные вещи - микры в смд? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB программатор для AVR

Сообщение dmq » 15 июл 2009, 21:10

О нет! Теперь и я поражен этой буржуйской мелкотехнологией! :ROFL:
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: USB программатор для AVR

Сообщение rig » 15 июл 2009, 22:19

круто, еще схему печатки для вдохновленных с описанием, сплошная самодеятельность :crazy: :wink:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение dmq » 16 июл 2009, 10:07

Пожаляста :)

В формате Cadsoft Eagle. В какчестве USB коннектора использован компонент USB-мама, и поменяны местами VCC-GND, DP-DM, запаивать надо USB-штекер. S1 для подачи +5 VCC на таргет, если у него своего питалова нету.
Вложения
avr910.rar
(148.24 КиБ) Скачиваний: 72
dmq

Сообщения: 81
Зарегистрирован: 29 апр 2009, 14:02
Откуда: Екатеринбург
ФИО: Михаил

Re: USB программатор для AVR

Сообщение mitrofan » 24 ноя 2009, 13:31

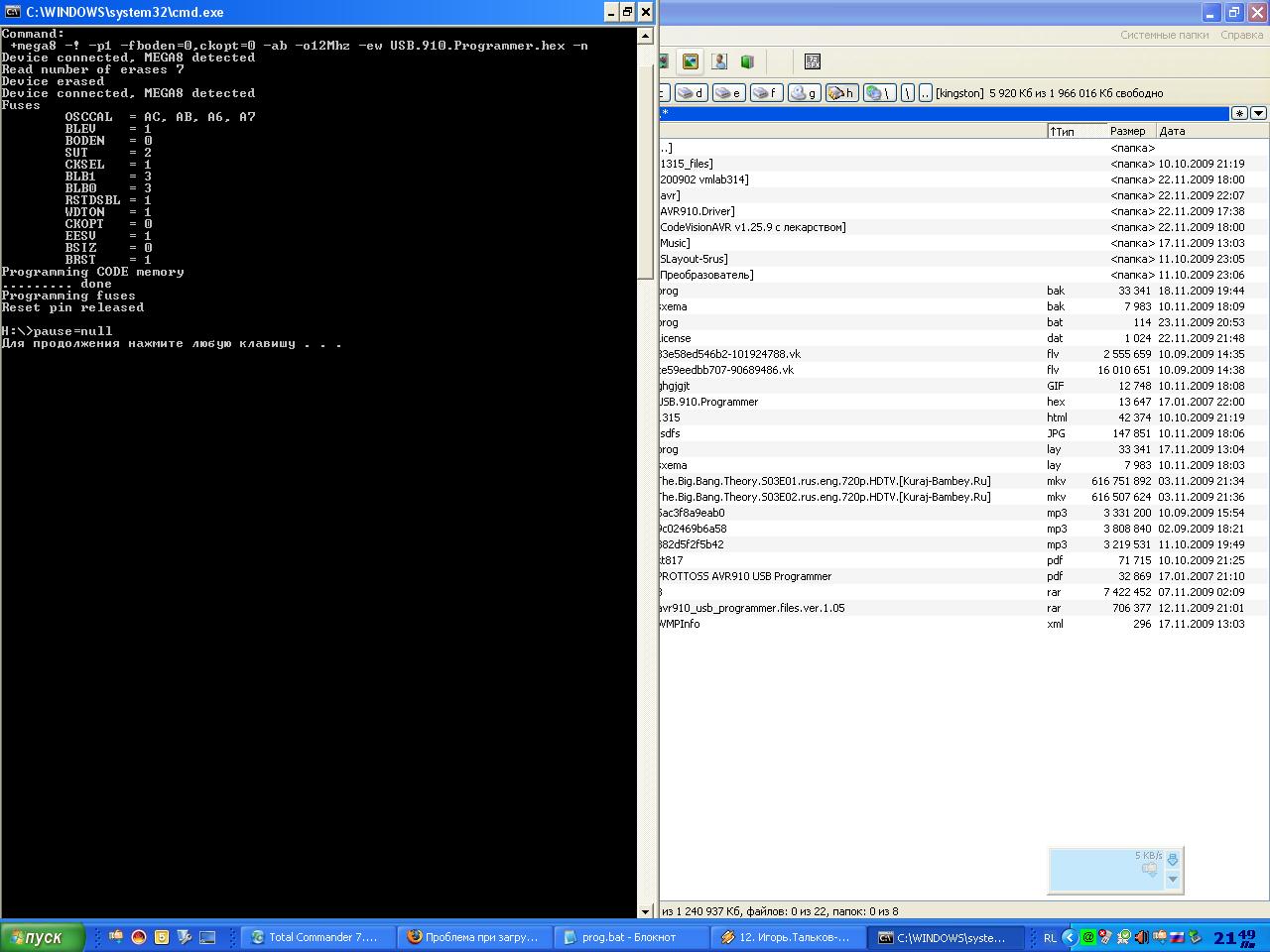

Собрал программатор от protoss а он не работает,хотя прошивка вроде хорошо легла и с правильными фьюзами(см скрин). Прошивал byteblaster-ом . Может проблема в шнурке - он у меня от usb до программатора около 1.5 метров(взял от старого принтера)?
Вложения
mitrofan

Сообщения: 9
Зарегистрирован: 13 ноя 2009, 01:10
Откуда: Кузьмолово

Re: USB программатор для AVR

Сообщение rig » 24 ноя 2009, 17:05

если есть сомнения прошивку можно обратно считать и сверить с исходной.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение avr123.nm.ru » 24 ноя 2009, 18:04

Удобно программировать и проверять прошивку из CodeVisionAVR
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB программатор для AVR

Сообщение mitrofan » 24 ноя 2009, 22:19

к сожелению cvavr не поддерживает bytyblaster :(
mitrofan

Сообщения: 9
Зарегистрирован: 13 ноя 2009, 01:10
Откуда: Кузьмолово

Re: USB программатор для AVR

Сообщение Master » 24 ноя 2009, 22:22

mitrofan
Если думаешь заниматься контроллерами, то паяй себе 5-проводков, а потом USB-программатор.
bytyblaster - для лохов.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С
