USB программатор для AVR

Все что связана с заливкой программ в микроконтроллеры.

Re: USB программатор для AVR

Сообщение avr123.nm.ru » 09 фев 2009, 17:11

нет не прав.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB программатор для AVR

Сообщение =DeaD= » 09 фев 2009, 17:32

типа VD1,VD2 скидывают напряжение с 5В до 3.8В или до скольки-то типа этого?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: USB программатор для AVR

Сообщение bersekter » 09 фев 2009, 19:10

А это сильно плохо? (я про пять вольт)

можно же понизить..
bersekter

Сообщения: 42
Зарегистрирован: 15 янв 2009, 18:22

Re: USB программатор для AVR

Сообщение rig » 09 фев 2009, 19:47

минибота программирую не сгорело еще ничего.
для меги стабилизатор на 3,3 стоит
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение EdGull » 09 фев 2009, 23:58

не сгорело потому что меге пофиг, а вот когда в схеме минибота будет CC2500 вот тогда CC2500 и сгорит от твоего 5В программатора
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: USB программатор для AVR

Сообщение rig » 10 фев 2009, 15:00

пугаете меня, надо промерить напругу вечерком. :shock:
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение bersekter » 09 мар 2009, 11:10

Эмм... А когда соберёшшь и прошьёшь этот программатор, как им пользоваца то :pardon:

в смысе подключил ножки мк к нему, а дальше то что? через какую прогу на него заливать код???
bersekter

Сообщения: 42
Зарегистрирован: 15 янв 2009, 18:22

Re: USB программатор для AVR

Сообщение avr123.nm.ru » 09 мар 2009, 12:10

bersekter писал(а):через какую прогу на него заливать код???

Вот некоторые - http://avr123.nm.ru/07.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB программатор для AVR

Сообщение rig » 09 мар 2009, 12:23

вспомнил, замерил.

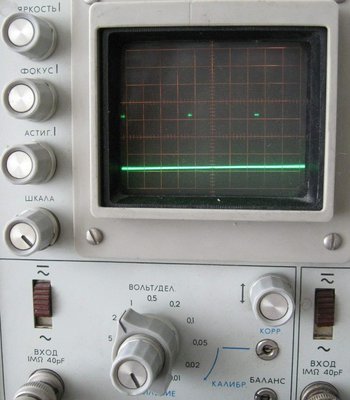

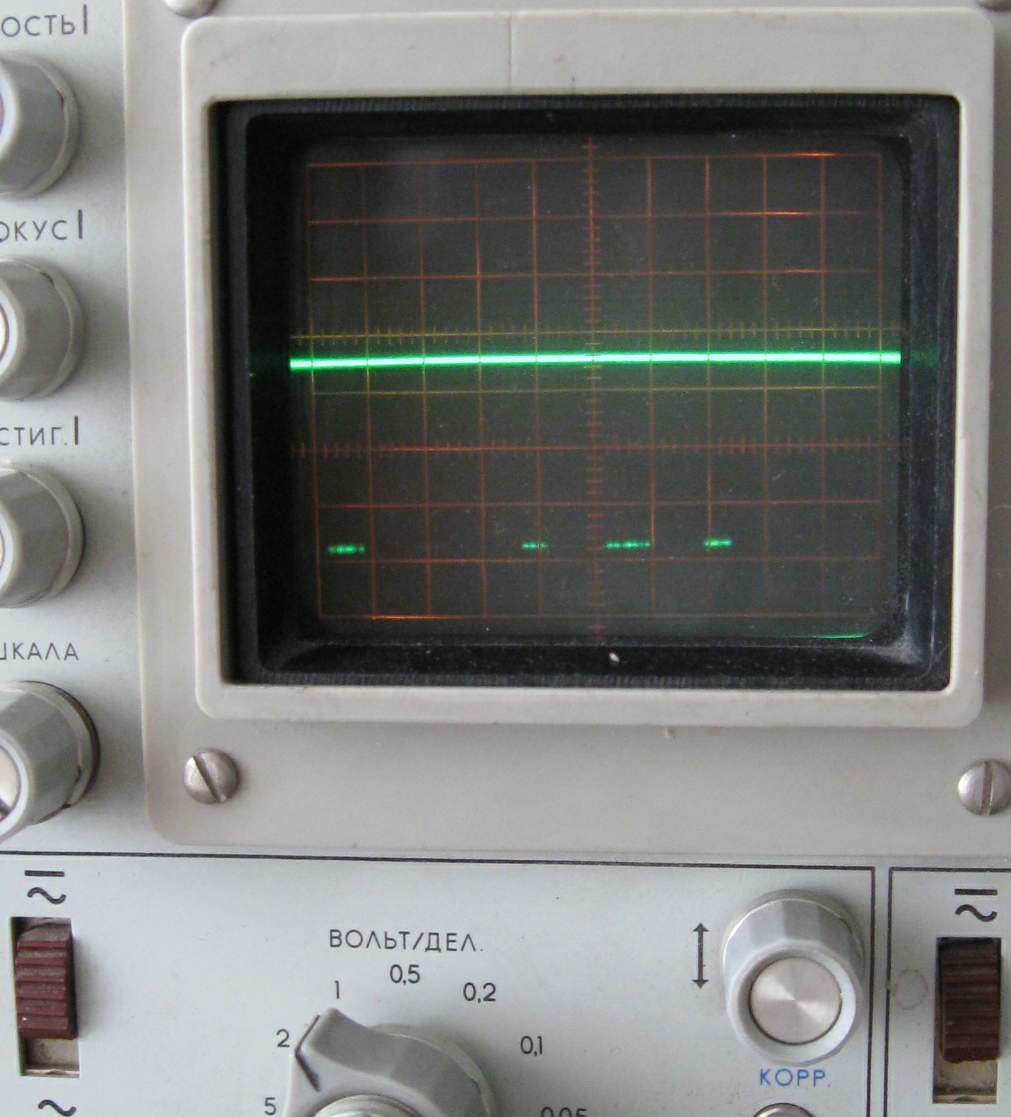

чтение MOSI

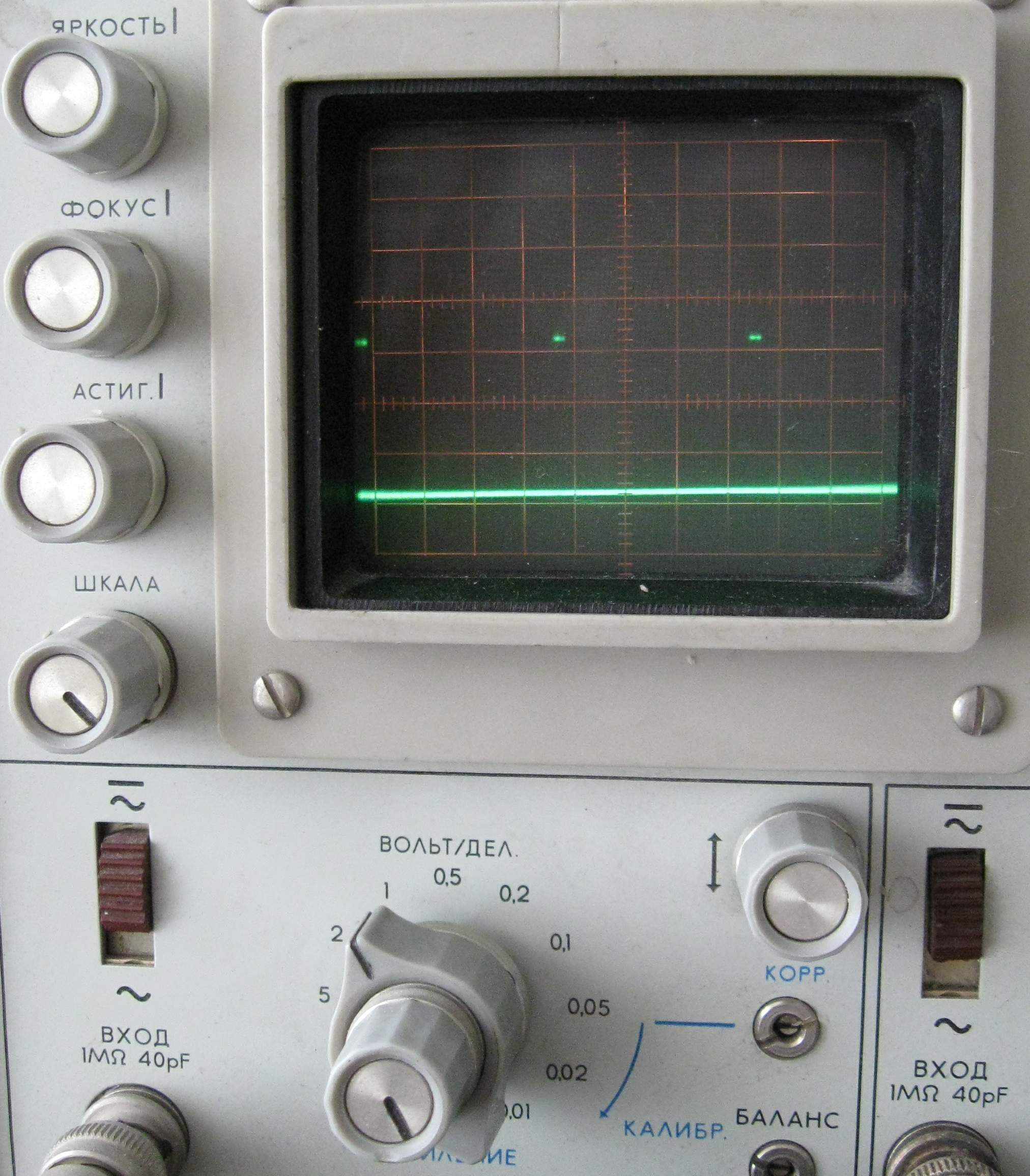

чтение SCK

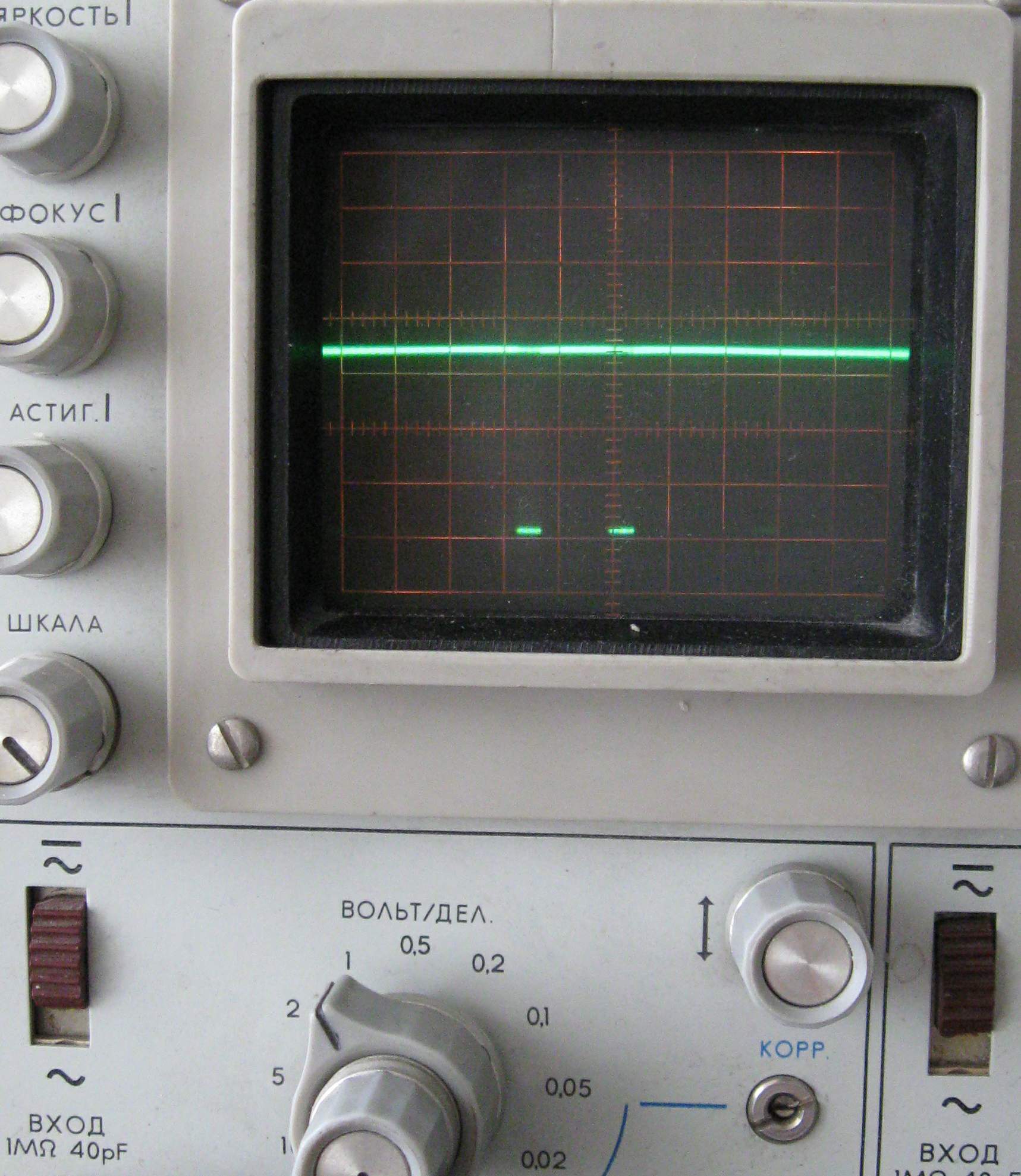

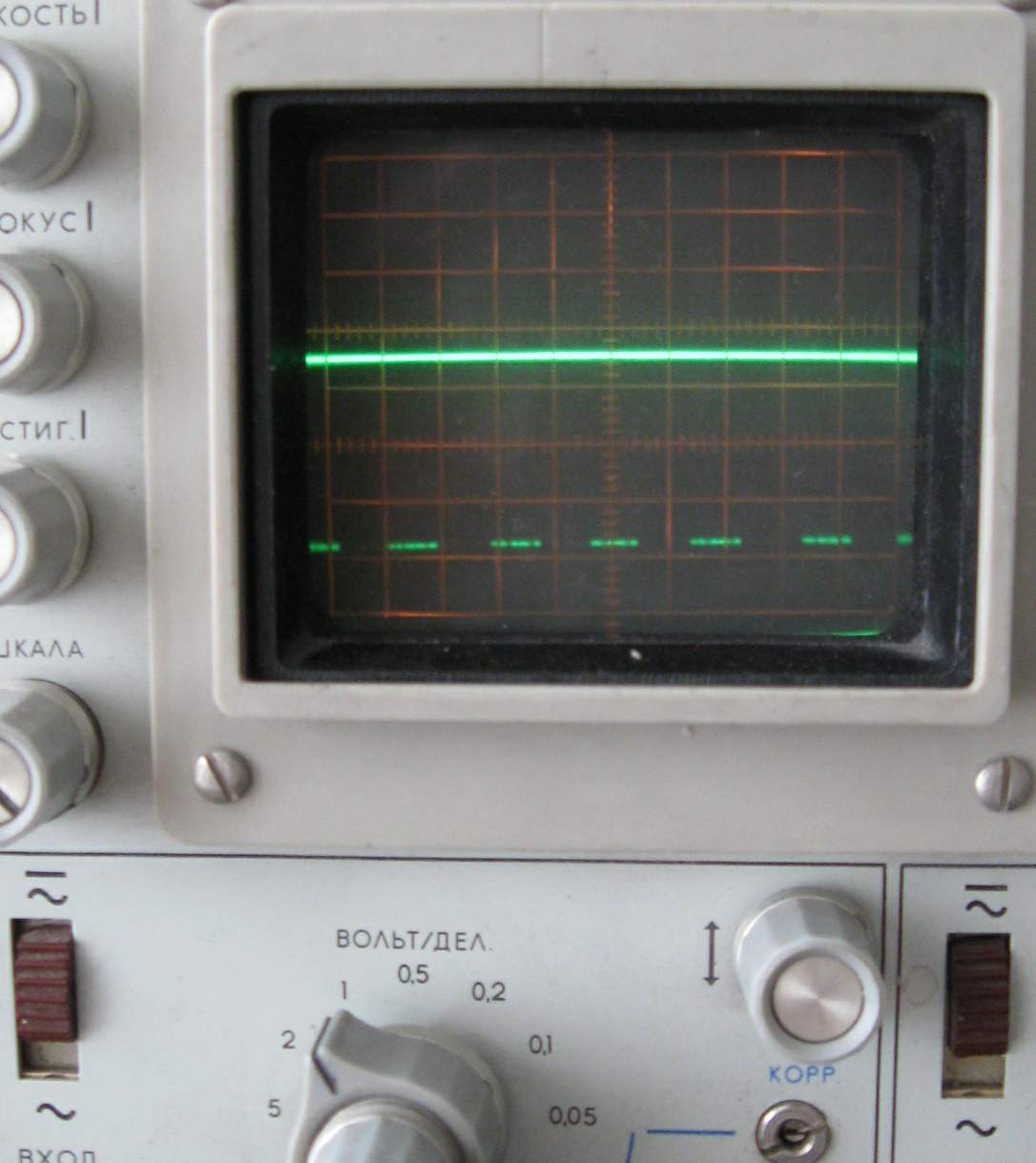

Запись MOSI

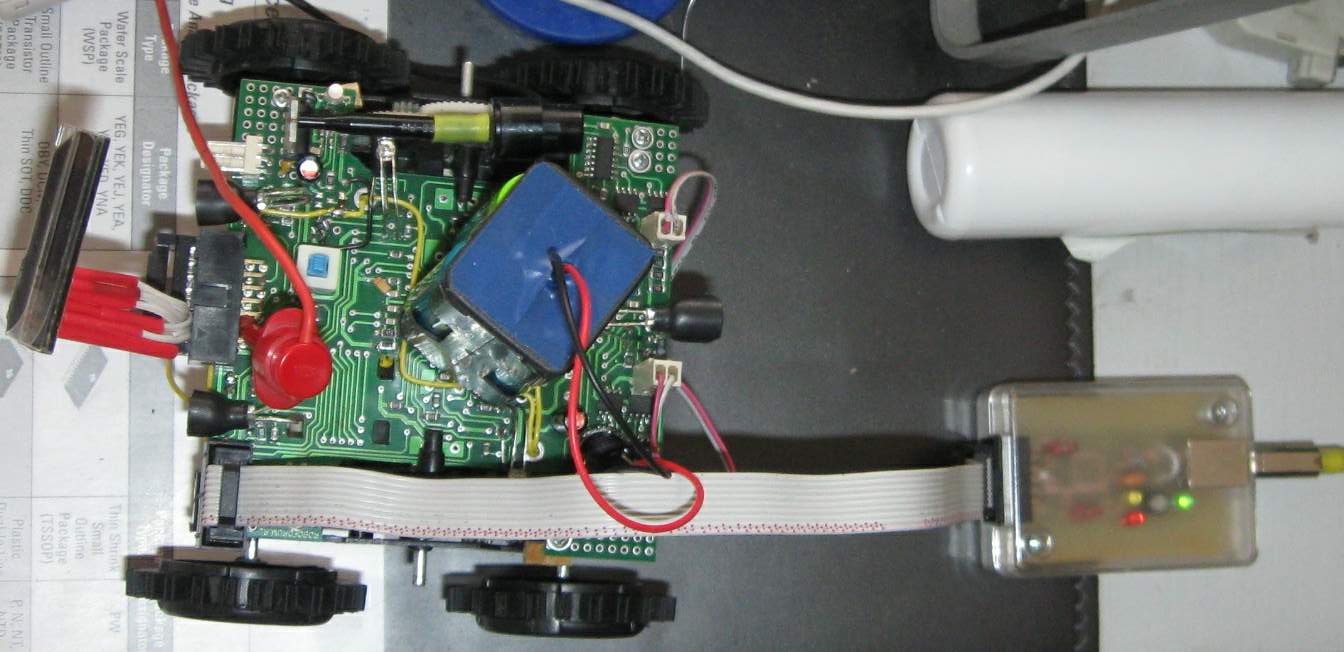

подопытный


нормально все по напряжению, 3,3 как положено в обе стороны
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: USB программатор для AVR

Сообщение bersekter » 09 мар 2009, 23:31

Хмм.. ну если юзать вин авр, то там в прошивалке его как загонять? надо ж в настройках как то определить программатор..
bersekter

Сообщения: 42
Зарегистрирован: 15 янв 2009, 18:22

Re: USB программатор для AVR

Сообщение avr123.nm.ru » 09 мар 2009, 23:37

AVR ISP наверняка.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB программатор для AVR

Сообщение bersekter » 10 мар 2009, 02:32

в смысе "вероятно" :shock: ???

Ты ж его делал??????
bersekter

Сообщения: 42
Зарегистрирован: 15 янв 2009, 18:22

Re: USB программатор для AVR

Сообщение avr123.nm.ru » 10 мар 2009, 02:38

ДА! 2 раза. Но я из CVAVR програмил и ставил AVRISP. в WinAVR не пробовал потому и пишу - "наверняка".
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14199
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB программатор для AVR

Сообщение bravo24 » 10 мар 2009, 22:38

Добрый день, всем участникам!
ВОПРОС: хочу собрать программатор для USB, но в большом портовом городе нашел только ATmega16-16PU. Я в плане микроконтроллеров боец молодой. Можно ли просто использовать юту микросхему, переделав плату и подведя сигналы и питания на ноги Меги16-16б соответствующие ногам Меги8? Может у кого и плата готовая есть под DIP44
Аватара пользователя
bravo24

Сообщения: 29
Зарегистрирован: 10 мар 2009, 22:31
Откуда: Odessa

Re: USB программатор для AVR

Сообщение boez » 11 мар 2009, 01:09

avr123.nm.ru писал(а):ДА! 2 раза. Но я из CVAVR програмил и ставил AVRISP. в WinAVR не пробовал потому и пишу - "наверняка".


Я в avrdude (это программатор в составе winavr) всегда ставил тип программатора stk500v2, но у меня вот этот: http://www.tuxgraphics.org/electronics/ ... 5101.shtml

а на страничке Протосса написано - совместимый с avr910. Так наверное стоит и писать avr910, есть такой тип в avrdude. Там вообще такая туча программаторов есть - заблудиться можно. И это хорошо!

Добавлено спустя 3 минуты 52 секунды:
Упсс....

[quote с сайта Протосса]
Кроме того, программатор тестировался с программой AVRDUDE, однако, программа с данным программатором не совместима, так как не все команды протокола AVR910 отрабатывает корректно.
[/quote]

Вот такая злая фигня... Выходит низя?
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
