USB программатор для AVR

Все что связана с заливкой программ в микроконтроллеры.

Re: USB программатор для AVR

Сообщение -= Александр =- » 26 окт 2007, 04:26

Если по моей плате - то перемычка - запитывает программируемый МК от USB - очень удобно для небольших плат. А диод - чтоб если плата уже запитана от источника, это не мешало самому программатору.

Кстати я еще немного переделал программатор - вывел кнопку Reset на корпус - теперь удобно сбрасывать чип при необходимости...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: USB программатор для AVR

Сообщение Master » 26 окт 2007, 08:45

Кстати я еще немного переделал программатор - вывел кнопку Reset на корпус - теперь удобно сбрасывать чип при необходимости...

1. А для чего может понадобиться сбрасывать чип прогамматора?
2. Александр, у тебя два диода 1N4007 по питанию последовательно или ты поставил стабилитрон на 5В?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение avr123.nm.ru » 26 окт 2007, 09:35

Master писал(а):стабилитрон на 5В?


на 3.6 наверно.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB программатор для AVR

Сообщение Master » 26 окт 2007, 22:12

Да точно 3,6В. Хотя наверное можно обойтись и вабще без понижения если не предполагается использовать для программирования МК с пониженным энергопотреблением.

Джампер J1-J2 служит как для начального программирования микроконтроллера (замкнут J1 - MODify), так и для использования в качестве разъема программатора (замкнут J2 - NORMal).

Я вот этого не понимаю.
Mega8 которая в программаторе зашивается же от скажем 5 проводков? Тогда зачем эти перемычки?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение Master » 28 окт 2007, 12:44

:RTFM:
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение toshas » 28 окт 2007, 23:57

чтобы можно было зашить другим программатором по isp не вынимаю мегу8 из программатора
Аватара пользователя
toshas

Сообщения: 90
Зарегистрирован: 31 янв 2006, 14:37
Откуда: Москва

Re: USB программатор для AVR

Сообщение Master » 29 окт 2007, 02:36

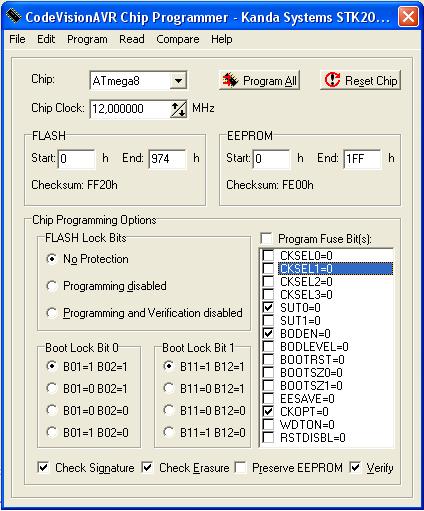

Ясно, а как в CVavr называется фьюз SPIEN я что-то его не вижу?
Проще говоря так правильно?
Вложения
.JPG
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение Master » 29 окт 2007, 02:56

Не удержался :lol: прошил. Устройство определилось. нада теперь сделать платку в которой прошивать.
И еще вопрос: в программаторе 5 проводков я навешивал на прошиваемый МК кварц 16МГц, а здесь можно просто к ножке LED подключить XTAL1 и прошивать МК безовсяких кварцов на любые частоты (я прошиваю МК непосредственно на программаторе, а затем вынимаю его и ставлю в устройство)?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение Master » 29 окт 2007, 18:02

Я понял меня игнорируют, за то что я некогда не лестно отзывался об этом програматоре.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение Master » 29 окт 2007, 20:07

Аааааааааааааааааааааааа :RTFM:
Извиняюсь за флуд. Но меня заметили :cool:
Последний раз редактировалось Master 29 окт 2007, 20:32, всего редактировалось 1 раз.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение -= Александр =- » 29 окт 2007, 20:27

Можно, но для полностью внешнего программатора лучше предусмотреть и другие возможности. Например переключатель между внешним тактом, кварцем (который тоже можно будет воткнуть в отдельную панельку) и вообще без внешних устройств. Т.к. контроллер, прошитый на работу с внешним кварцем не факт что заведется от такой штуки...

А про то что игнорируют - так этот программатор по-идее самопальный и не так уж много людей его себе построили. И еще меньше из них понимают как все это вообще работает.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3665
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: USB программатор для AVR

Сообщение Master » 01 ноя 2007, 00:50

Мое сообщение удалили или я не туда писал?
Короче все ОК, XTAL1 подключил к выводу LED и шью без внешнего кварца. По сравнению с 5 проводками FLASH шьется намного быстрее, но EEPROM намного медленней (раза в 5).
П. С. Сегодня при прошивке завис на записи EEPROM - причина плохой контакт в краватке МК (Она у меня кривая я ее выпаивал из другой платы).
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB программатор для AVR

Сообщение edisson » 02 ноя 2007, 22:37

avr123.nm.ru помоги пожалусто. собрял USB программатор для CodeVisionAVR с сайта http://www.fischl.de/usbasp/ конкретно вот этот http://thomaspfeifer.net/atmel_usb_programmer.htm. а попал туда с сайта АВР123 с седьмой страници. собрал, запрогромировал, но как инсталировать софт на компютере не понял. поможете ? на сайте там чтото говоритса про инсталяцию но толком не понял. никто не работает с такими программаторами ? как я щас думаю там я прошил в контроллере бутлодер? и рабочую программу должен загрузить чере uart ? я понимаю что этот топик посвязен другому программатору но может поможете новичку ?
edisson

Сообщения: 15
Зарегистрирован: 19 окт 2007, 15:36

Re: USB программатор для AVR

Сообщение avr123.nm.ru » 02 ноя 2007, 23:41

edisson писал(а):avr123.nm.ru помоги пожалусто.


Попробую. (я этого не делал - советую по написаному на страничке прогера!)

В архиве "atmel_usb_programmer.zip (525KB) - Firmware/AVRDude-Binary, Layout, Schematics"

firmware.hex - это уже прошивка, это не бутлодер. При прошивке нужно установить фьюзы на кварц 12 МГц - комбинация есть на стр. 7 курса.

файл usbasp.inf это "драйвер" для WinXP - когда виндоус определит подключение
программатора и попросит драйвер - укажи ей этот файл.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB программатор для AVR

Сообщение edisson » 02 ноя 2007, 23:58

avr123.nm.ru огромное тебе спосибо )
edisson

Сообщения: 15
Зарегистрирован: 19 окт 2007, 15:36
