Проблема с STK-500

Все что связана с заливкой программ в микроконтроллеры.

Проблема с STK-500

Сообщение galex1981 » 22 янв 2009, 22:31

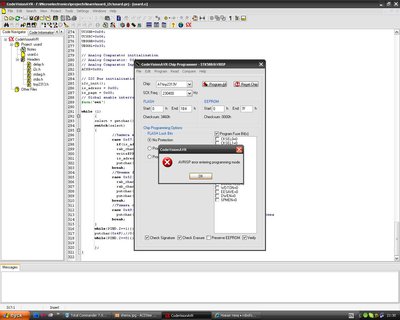

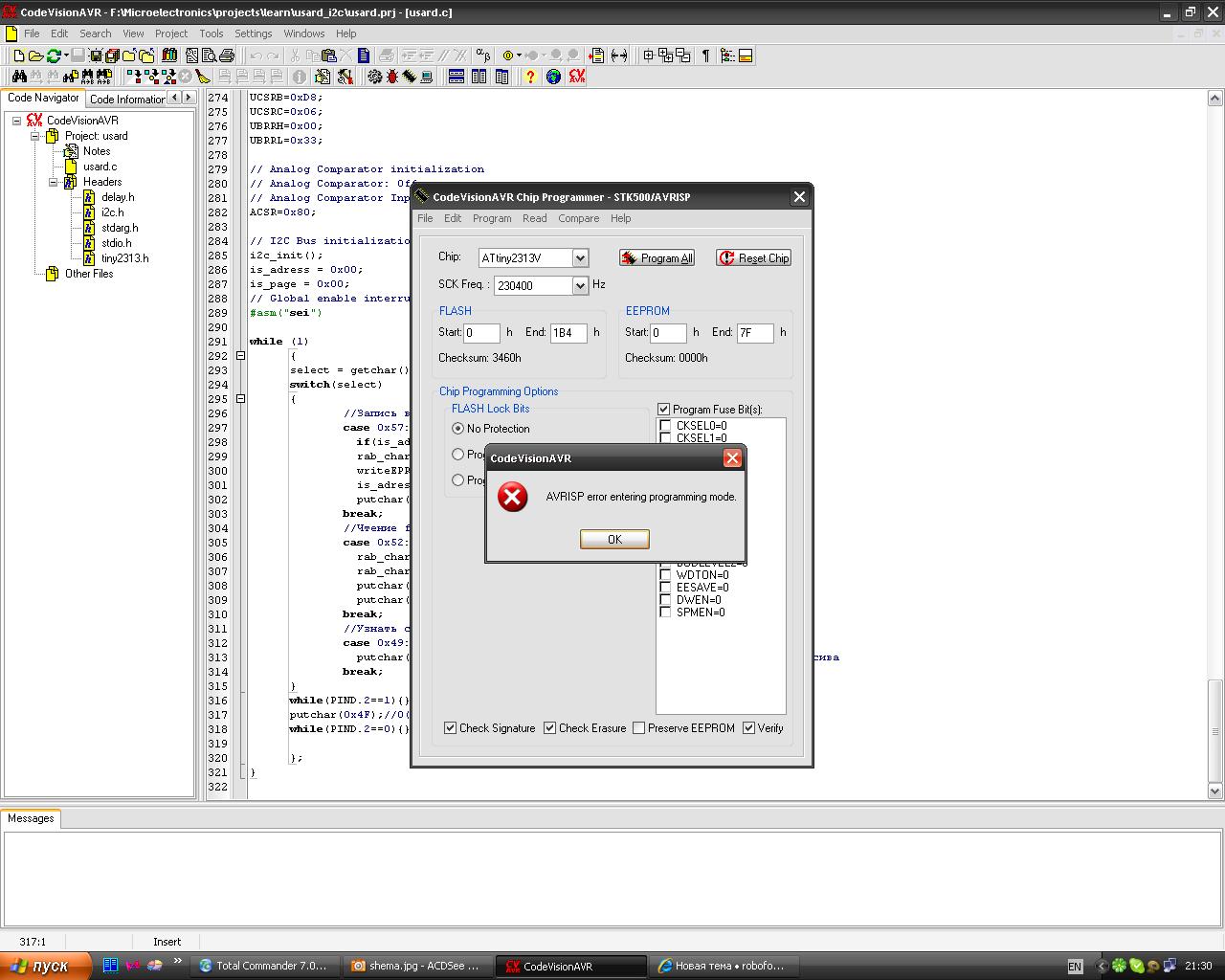

Нужен небольшой Хелп. Всегда пользовался программатором для прошивки AVR STK-200. Сейчас временно комп с LPT на техобслуживании, но у Эда приобрел программатор STK-500, схема которого приведена в http://roboforum.ru/viewtopic.php?f=29&t=3559. Все подключил по аналогии с STK-200 (MISO, MOSI, SCK, RESET, GND, VCC). В CodeVisionAVR при попытки заливки или чтения с чипа выдает: AVRISP error entering programming mode.. Что может быть? Может я что то не так делаю?
Вложения
.JPG
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK-500

Сообщение EdGull » 23 янв 2009, 00:32

а разве не нужно настроить на STK500?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение galex1981 » 23 янв 2009, 00:34

Эд, на рисунке же видно: Atmel STK500/AVRISP, или это не то?
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK-500

Сообщение EdGull » 23 янв 2009, 00:41

ага, не заметил...
поставь avrstudio и проверь там, а еще лучше васик, и там проверь.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение galex1981 » 23 янв 2009, 01:05

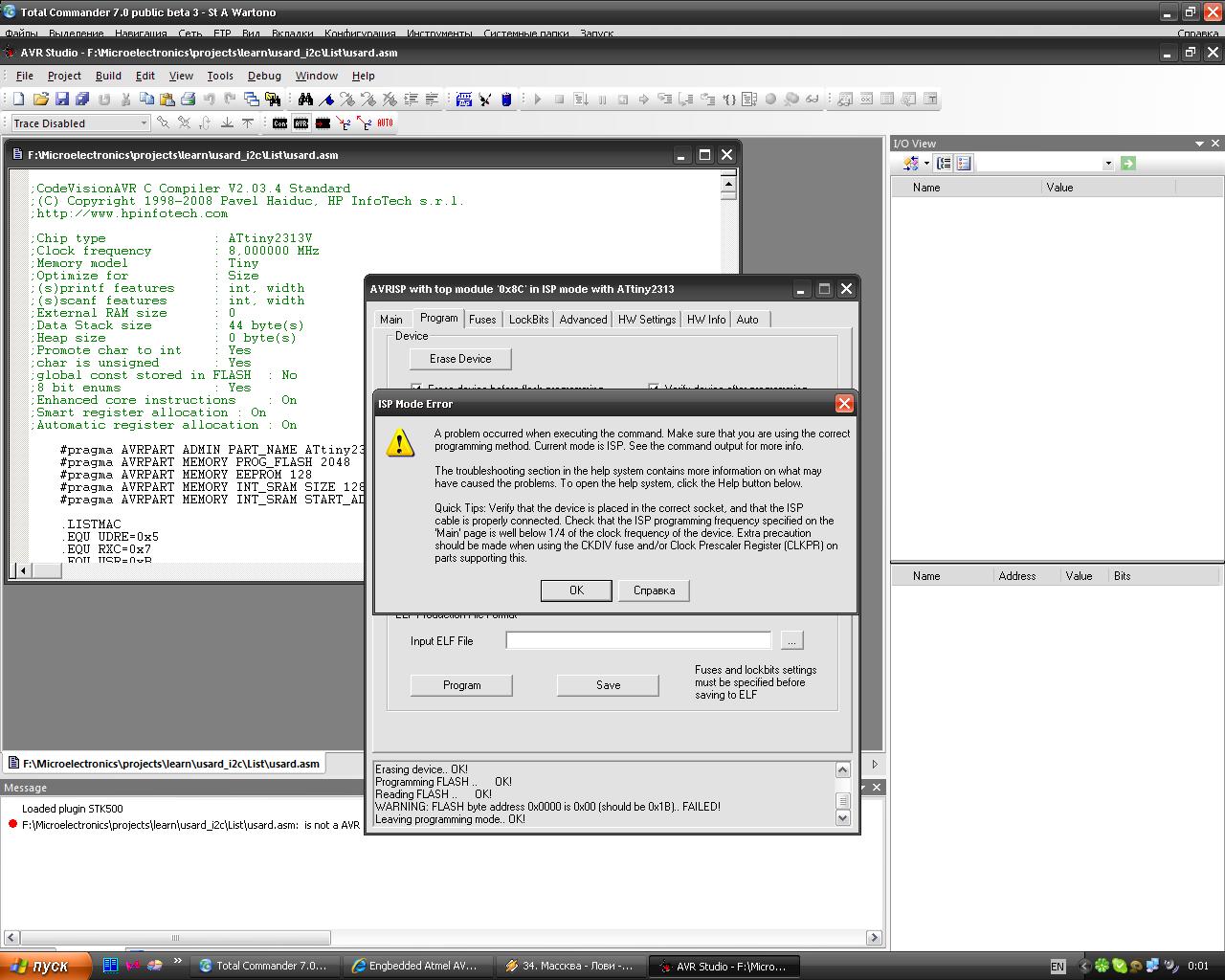

Вообще в AVRStudio действительно адаптер определяется, показывает версию прошивки, фузы, сигнатуру МК, но при попытке записи hex-файла, выдает ошибку на рисунке ниже
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK-500

Сообщение EdGull » 23 янв 2009, 01:16

я пас, железо в порядке, жди кто в AVRStudio и CodeVisionAVR шарит
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение EdGull » 23 янв 2009, 10:37

посмотри куда запаяна перемычка на STK500, должна быть запаяна "от разъема RoboBus"
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение galex1981 » 23 янв 2009, 10:45

Вечером после работы гляну, потом отпишусь
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK-500

Сообщение galex1981 » 24 янв 2009, 01:40

Эд, перемычка стоит в положении STK-500, от разъема RoboBus...
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK-500

Сообщение EdGull » 24 янв 2009, 09:04

тогда настраивай софт.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение galex1981 » 26 янв 2009, 00:27

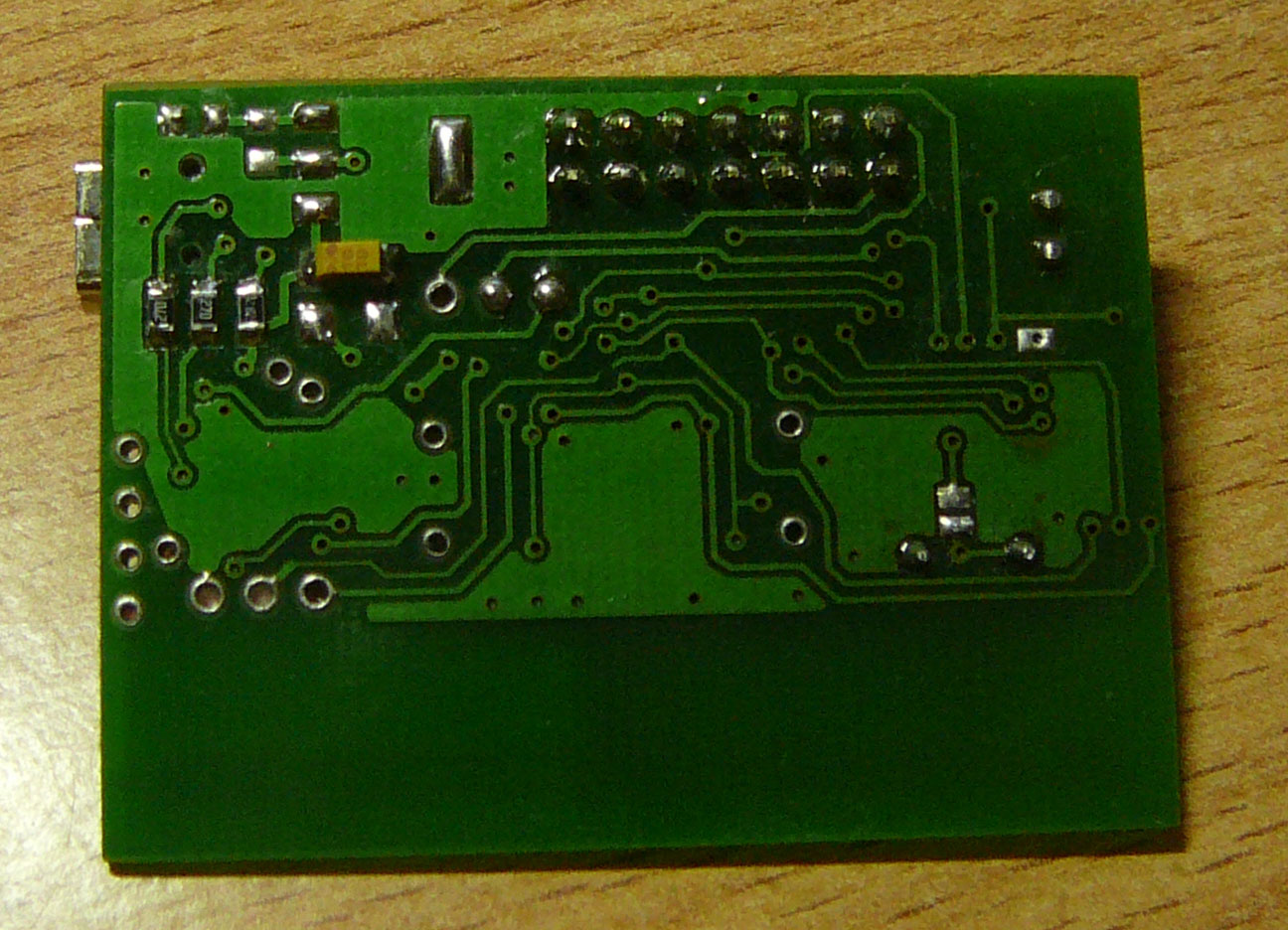

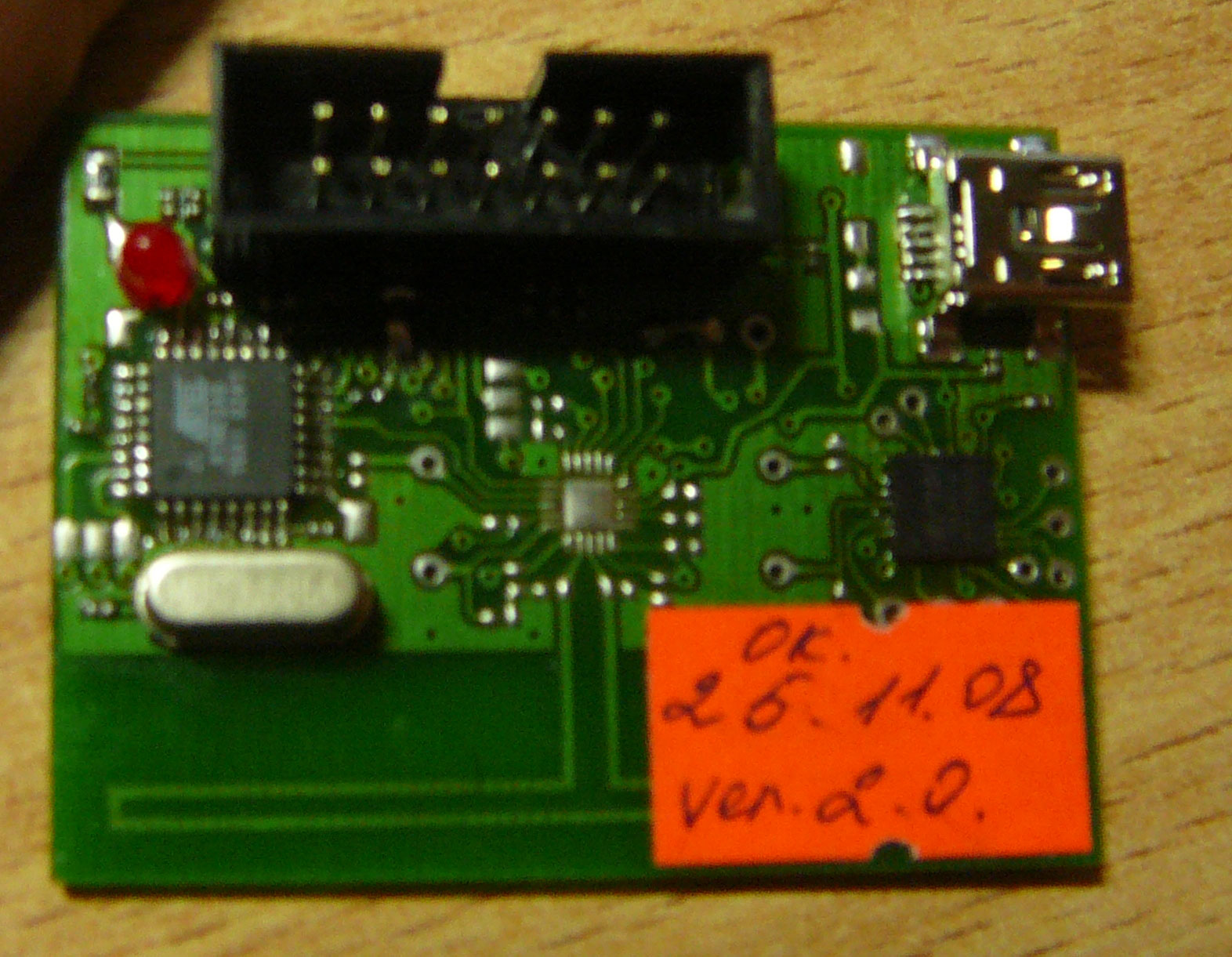

Эд, а у него может прошивка глюкнуть? потому как проверил другими программаторами (STK-200, AVR910) ими все программится, STK-500 не может сигнатуру чипа прочитать, при том не только ATTiny2313, но и ATMega32 и ATMega128, то есть насколько я понял контроллеры мои живые, но программатор упорно не видит их сигнатуры. Прошива самого определяется - 2.10 верная?

Кстати, на схеме у ИС FT232 стоит кварц на 6 Мгц, на плате реально его нет, может из-за него проблемы...
Вложения
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK-500

Сообщение EdGull » 26 янв 2009, 09:28

1. ну гипотетически от статики может и слететь, но это случаеться крайне редко.
2. 6МГц кварца там и не должно быть это мы перестраховались когда разводили
3. а ты дрова на FT232 какие ставил?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение galex1981 » 26 янв 2009, 10:22

EdGull писал(а):а ты дрова на FT232 какие ставил?

Которые ты выложил. При установке создают виртуальный COM-порт
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Проблема с STK-500

Сообщение EdGull » 26 янв 2009, 10:57

1. операционка какая?
2. под васиком пробывал программить?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Проблема с STK-500

Сообщение galex1981 » 26 янв 2009, 11:18

Операционки Windows XP SP2 на обоих компах, Басиком пробовал, также не может определить сигнатуру чипов
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович
