Хочу сделать несколько экземпляров модуля серв на заводе. Буду заказывать у Резонита.
Все делаю в Eagle 5.x.x
Для начала пробовал развести плату, компоненты я примерно расположил, но стандартный аутороутер хреного разводит, либо я неумею его готовить
Посему вопрос, как нужно правильно разводить аутороутером или воообще воспользоваца отдельным?
И еще, делать с маской или без?
Вот тут еще пару ссылок нарыл
Экспорт из Eagle в Gerber
Gerber-файлы
Советы по монтажу

Я так понял, мне необходимо будет перевести из Eagle в Gerber файлы все это дело, правда чото я особо не разобрался что это такое

А может всё-таки RoboBus? Тем более если несколько экземпляров и на заводе?

PS: В гербер надо дороги перевести (верх \ низ), маски (верх \ низ), шелкографию, если будешь делать, а сверловку вроде в EXCELLON'е все принимают. После перевода лучше всего скачать какой-нить GerbView и проверить чего получилось, лучше чтобы в этой же программе и сверловку открыть и посмотреть как оно на плату ложится.

Я просто не понимаю зачем этот Робобас то нужен? Просто изза того что все в одном? Я думаю врядли ктонибудь решит заказывать у меня такие модули, поэтому я для себя, для опыта так сказать. В универе у меня пару штук возьмет препод.
Что такое шелкография русским языком?
Вот с масками я чото в непонятках. Это как их рисовать то? Я так понял маска это зеленая хрень на платах, и можно нарисовать в ней отверстия для пропайки элементов?
А дороги переводяца вместе с отверстиями(ну с кружками) или кружки относяца к сверловке?

Добавлено спустя 2 минуты 40 секунд:
И еще, мне оставить элементы в корпусах 1206 или сделать меньше типа 0805? Просто вот думаю, геморно будет мне паять то меньше 1206 или нет.
В итоге плата получаеца 50х60 гдето, я думаю нормально, или всетаки много для такого модуля?

50х60 многовато - у меня на 6 каналов и с АТМега16 в ДИП-корпусе входило в 64х64мм с ДД еще на микре Л293Д...

Да, насчет робобаса - давайте я вот эти тестовые экземпляры сделаю без него, а потом, когда девайс будет полность работоспособен - разработаю схему с учетом всех поправок и ошибок с робобасом, если это когонить заинтересует.

=DeaD= писал(а):50х60 многовато - у меня на 6 каналов и с АТМега16 в ДИП-корпусе входило в 64х64мм с ДД еще на микре Л293Д...

Хм.. значит уменьшу до 0805..

Шелкография - надписи и линии на плате.
Маски рисовать не надо, они уже есть в слоях tStop (верх) и bStop (низ)
Отверстия - в слоях Drills и Holes
Информация из топика по ссылке устарела, .drl файл не нужен.
0805 на самом деле паяется легко, причем даже намного быстрее чем выводные компоненты

И по размерам - дело вроде не в 1206... а МК в каком корпусе?

Маски рисовать специально не надо - они автоматом генерятся...

Шелкография - это белые надписи поверх маски. Для пилотных экземпляров вообще не обязательно, а то стоимость поднимает. Лучше в верхнем слое дорожками надписи сделать

РобоБас - ну смотри сам как тебе удобней, просто если в дальнейшем делать что-то или совмещать это с модулями другими - было бы полезно. Да и наличие проектов под эту шину ей в плюс всегда - а выложи чего получилось по схеме и печатке, может я смогу её уменьшить и место под робобас еще найти?

В первом топике есть архив, только он устарел, я через пару минут заменю его на новый

Добавлено спустя 5 минут 22 секунды:
Значит я заменил корпуса на 0805 кроме резистора на измерении тока - он 1206, пусть будет потолще.
Файл разводки не вставлял он у меня какуюто ошибку начал выдавать, пришлось потереть, заного буду располагать компоненты

Что-то с номерами выводов МЕГИ8 чепуха какаято.

А что с ними не так? Мега8 в tqfp-32

Сергей писал(а):А что с ними не так? Мега8 в tqfp-32

а я думал в дипе

Добавил примерное расположение элементов

avr123.nm.ru писал(а):а я думал в дипе

ясн

Датчик тока один на все сервы? Какой в нем тогда смысл?

Ну на 8 датчиков денег много нужно, что вопервых действительно не выгодно, а во-вторых реализовывать все на операционниках имхо будет куча обвязки, что тоже никчему. А так, для интереса оставил один датчик. А смысл всей затеи - попробовать сделать это на заводе и реализовать и схему и программную часть грамотно. А так, по этому поводу либо в личку либо в прошлую тему, здесь только о подготовке к производству.

Добавлено спустя 35 минут 32 секунды:

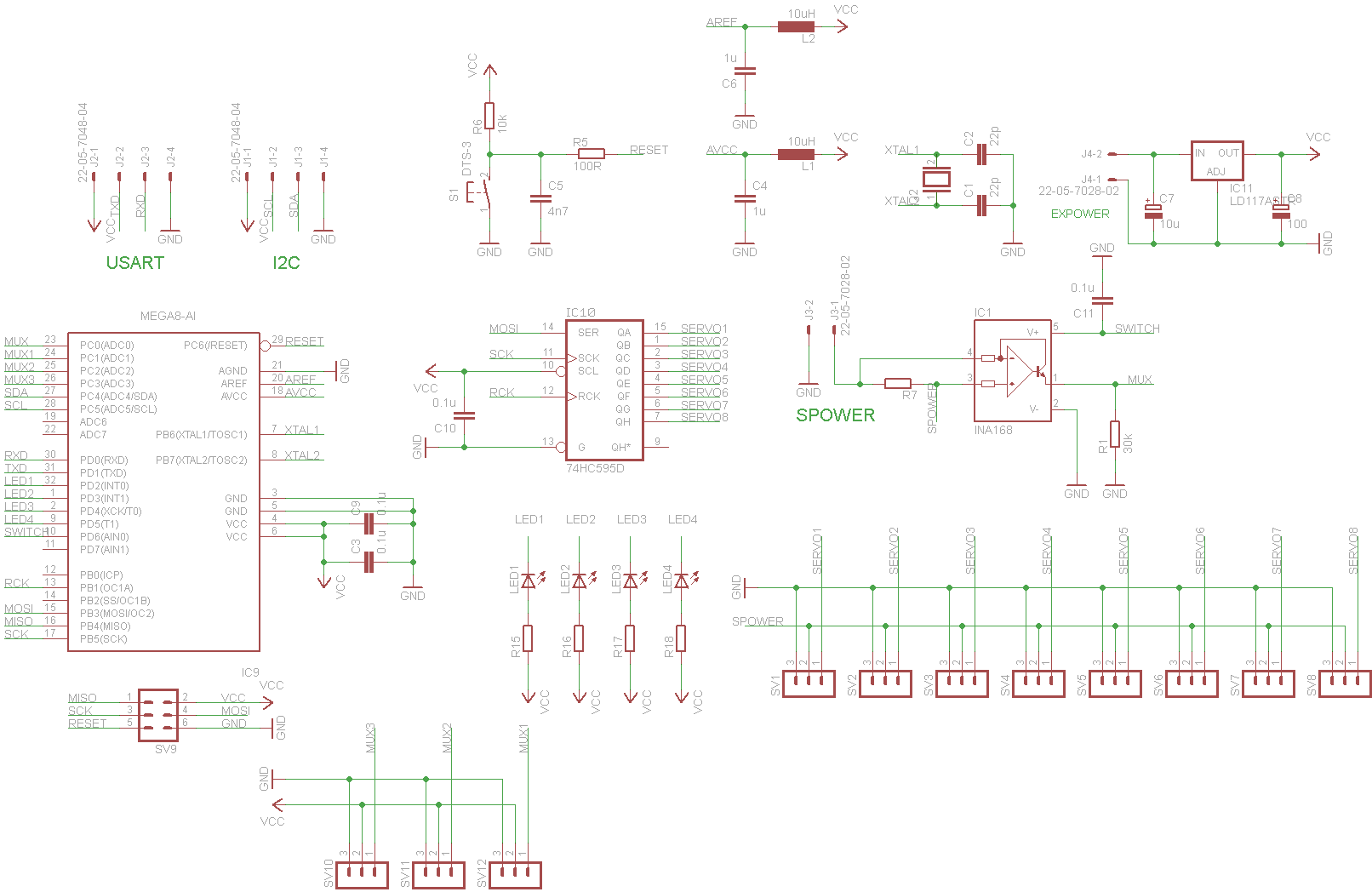

А, да, забыл указать - на схеме есть питание или, уже фильтрованное, от интерфейсных разъемов, или питание отдельно на EXPOWER подаеца на стабилизатор.

Сергей писал(а):Ну на 8 датчиков денег много нужно

Так как сервы отдельно подключены то можно датчики тока поставить вниз - схема упростится - можно и сразу эти сигналы на АЦП подать, а можно дешовх ОУ поставить.

Зачем именно по верху ток мерить ?
