Нужно развести платку

Все что связано с изготовлением ПП

Нужно развести платку

Сообщение dima » 27 фев 2007, 18:29

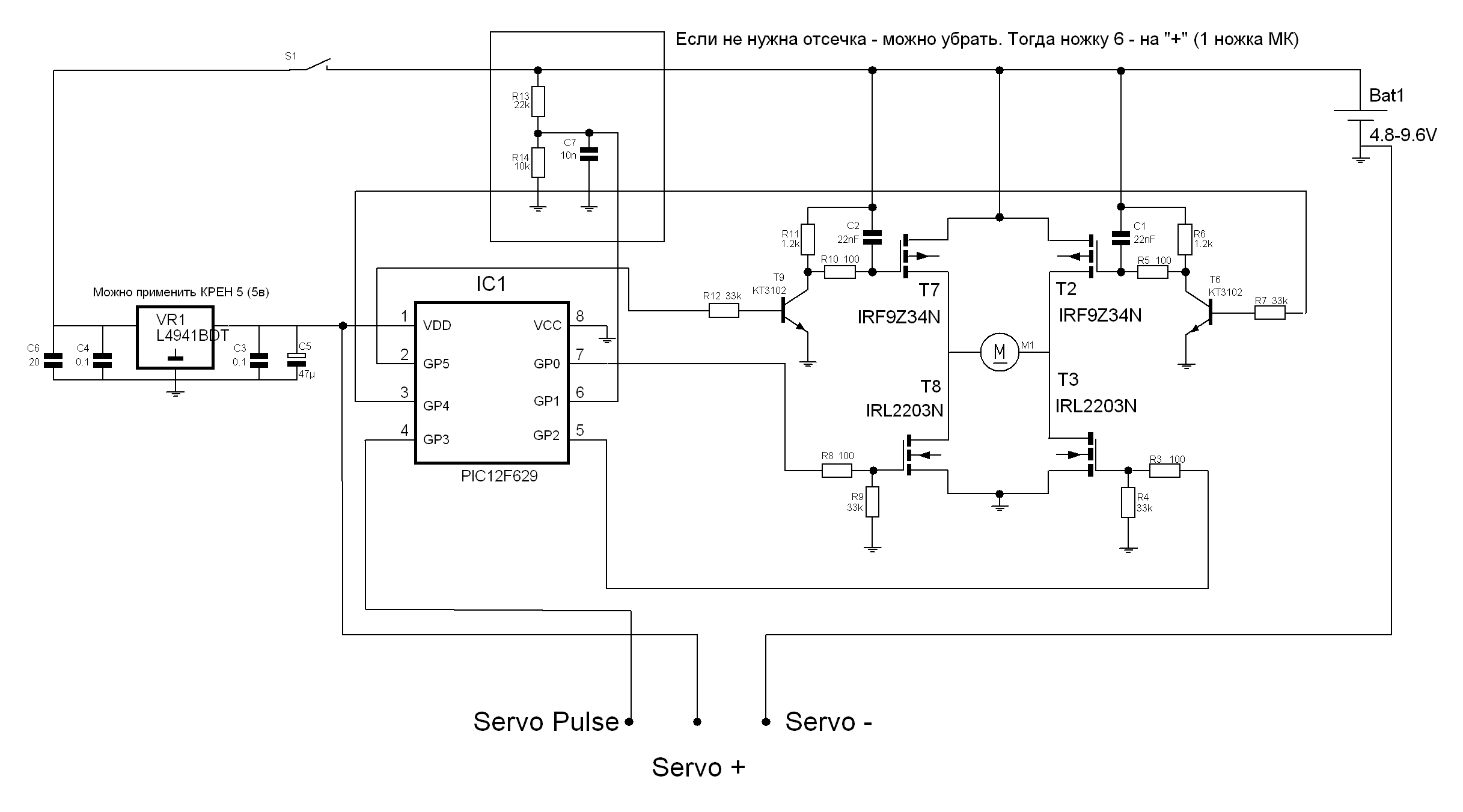

Ребята, выручайте! Сто лет не разводил платы... нужно срочно. Вот схемка, спасайте)) а то у меня получается какая то бяка не красивая. Желательно под утюжную технологию и одностороннюю. Можно с перемычками.
Вложения
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение Myp » 27 фев 2007, 20:13

помню нас в радио кружке учили в децтве


берёшь кусок пенопласта, бумажку тонкую
кладёшь бумажку поверх пенопласта  и втыкаешь в неё детальки карандашиком рисуешь дорожки согласно принципиальной схемы...

лепота...
а если хочецца по современному но попроще... sprint layout вам в помощь
там таким же макаром
выкладываете детальки и рисуете дорожки
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение avr123.nm.ru » 27 фев 2007, 20:50

Myp писал(а):попроще... sprint layout вам в помощь
там таким же макаром выкладываете детальки и рисуете дорожки


вот русский sprint layout 5.0 скачать
http://www.qrz.ru/shareware/detail/457

====

я советую kakEAGLE.narod.ru   с   cadsoft.de  можно взять.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение =DeaD= » 28 фев 2007, 19:15

Миру мир, флэйму флэйм.
Тема разделена, неинтересный спор и взаимные обвинения выкинуты в полагающееся им место.
Давайте попробуем еще разок.


PS: На всякий случай еще раз - лично я вижу принципиальную разницу между публикацией своих результов и разведении какой-то печатки для конкретного не своего проекта. Поэтому не вижу оснований оскорбляться на отсутствие желающих сделать это за вас, dima, тем более в указанных вами формулировках "хочу чтобы было круто и красиво, а то у самого получается некрасиво".
Аватара пользователя
=DeaD=

Сообщения: 24215
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Сообщение Johnny Bravo » 06 мар 2007, 09:25

Не думал, что такое понадобится, но...
Вобщем есть ли у кого примерчик разводки под l293 В СХЕМЕ (т.е. НЕ МОДУЛЕМ). Желательно конечно в дипе и на односторонней, хотя рад буду всему :)  Мож кто поделится.
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение Myp » 06 мар 2007, 10:43

эм
чёто не пойму что вам надо =/


а что значит в схеме но не модулем?
у мну есть разведённая эта бяка с 8ю диодами
в дип корпусе 16 ног


ток чётам разводить то? усё по даташиту...
4 средние ноги теплоотвод(4-5 и 12-13 вешаешь их на одну большую полосу меди), 2 ноги по углам питание(8-9 непомню тока в каком порядке Vs и Vcc), 4 ноги выход(3-6 и 11-14), 4 ноги вход(2-7 и 10-15), и ещё 2 ноги enable(кажись первая и последняя).
ко всему этому дело цапляем по 4 диодика с каждого боку и радуимся

вобщем если никто ничё не скажет, дома вечером скину.
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Lirzman » 27 мар 2007, 23:36

Я лазерным принтером и утюгом все делаю.
Все уже до автоматизма довел, за 40 минут справляюсь от распечатки на бумаге до готовой печатки.
Вот хороший пример - http://cxem.net/master/35.php
Только бумага должна быть не самоклеющаяся а обычная из журналов, желательно вощёная и без ворсинок.
Я например использую от старых номеров журнала Игромания, для моего принтера подходит - идеально.
Тут надо попробывать разную бумагу, у меня тонкую(дешевую) бумагу от журналов Отдохни и т.д зажевывает насмерть.
Вот собственно и все)))
Удачи.
Аватара пользователя
Lirzman

Сообщения: 257
Зарегистрирован: 22 мар 2005, 03:59
Откуда: Питер

Сообщение dima » 27 мар 2007, 23:46

А я по утюжной технологии давно делаю. Только печатаю на подложке оракала (пленка самоклеющаяся) на восщёной стороне. Получается замечательно, и мыть ничего не надо. Надо только дождаться, когда остынет. Я для этого после пропекания утюгом, ложу плату в морозилку)) после этого бумага сама отскакивает.
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение Myp » 27 мар 2007, 23:59

хе, сложности...
а я на обычной бумаге печатаю, svetocopy, только качество печати максимум делаю, там  такой слой тонера наливается что даж наощупь чувствуются дорожки, а ворсинки чтоб отлетели мяккой щёткой зубной пару раз когда бумагу смываю,

самое главное утюгом не проглаживать, а как сказал 123AVR, положить сверху утюг с грузом и плавно прогреть.
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение dima » 28 мар 2007, 00:09

А почему сложности? Подлжки валом (по роду деятельности), а в холодильник положить на пару минут не такая уж и проблема. А вот с тонером бывают проблемы когда его много, когда утюг даже под своим весом раздавливает тонер и он растекается... я печатаю 600dpi - подобрал опытным путем. А в общем спорить можно до хрипоты, пока комп не начнет заикаться)) у кого как получается, тот так и делает. Главное, что бы красиво и надежно.
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Вопрос.

Сообщение falanger » 06 июн 2007, 19:41

Уважаемые, лет 8 не разводил платы.
Раньше разводил в основном односторонние, рисовал краской через стержень ручки.
А теперь вопрос.
Я купил перьевую ручку с чёрными чернилами и маркер чёрны йобыкновенный. Если нарисовать дорожки ручкой тонко, а потом сверху маркером жирно, он при травлении не смоется? А то жутко не хочется опять делать "рисовалку" для краски...
Бумажно-утюжная технология мне не подходит...
Аватара пользователя
falanger

Сообщения: 114
Зарегистрирован: 04 июн 2007, 22:12
Откуда: Калининградская область

Сообщение Myp » 06 июн 2007, 20:53

[off]для печатных плат есть отдельная тема

господа модераторы чё ушами хлопаем?[/off]
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопрос.

Сообщение Master » 06 июн 2007, 21:04

falanger писал(а):Уважаемые, лет 8 не разводил платы.
Раньше разводил в основном односторонние, рисовал краской через стержень ручки.
А теперь вопрос.
Я купил перьевую ручку с чёрными чернилами и маркер чёрны йобыкновенный. Если нарисовать дорожки ручкой тонко, а потом сверху маркером жирно, он при травлении не смоется? А то жутко не хочется опять делать "рисовалку" для краски...
Бумажно-утюжная технология мне не подходит...

Покупаешь маркер на котором написано permanent он не смоется, тока нада несколько раз рисовать.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Вопрос.

Сообщение falanger » 06 июн 2007, 22:50

Master писал(а):Покупаешь маркер на котором написано permanent он не смоется, тока нада несколько раз рисовать.


Есть такой. Спасибо. :)
Аватара пользователя
falanger

Сообщения: 114
Зарегистрирован: 04 июн 2007, 22:12
Откуда: Калининградская область

Re: Нужно развести платку

Сообщение KitaPro » 24 ноя 2011, 18:21

Кто подскажет, нужно развести ПП. Есть кто этим занимается? Имеется схема. Нужно только развести
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита
