Нужно развести платку

Все что связано с изготовлением ПП

Re: Нужно развести платку

Сообщение Duhas » 24 ноя 2011, 18:29

схему и требования сюда или в личку.. если не средне - мона подумать... начиная с субботы..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Нужно развести платку

Сообщение KitaPro » 24 ноя 2011, 19:16

если не средне - мона подумать

Всмысле?

Есть значит схемы в pdf. И разводка платы. Т.к эти платы идут на продажу, исходников нет. Плата двусторонняя, хотелось бы все таки одностороннюю, пусть и больших размеров. Дорожки где-нибудь 0,5 мм, т.к я еще не делал не одной ПП(перед травлением этой платы буду, конечно, тренироваться на более легких ПП). Платы мне вообще не к спеху, в этом году точно делать не начну, просто пока разбираюсь что как работает.
На плате avr board не нужен MAX232 и соответственно ком разъем. Транзисторы в корпусе ТО-92, а не как там ТО-18. Остальное вроде бы все. Ну и самое главное какая цены работы будет

Добавлено спустя 3 минуты 32 секунды:

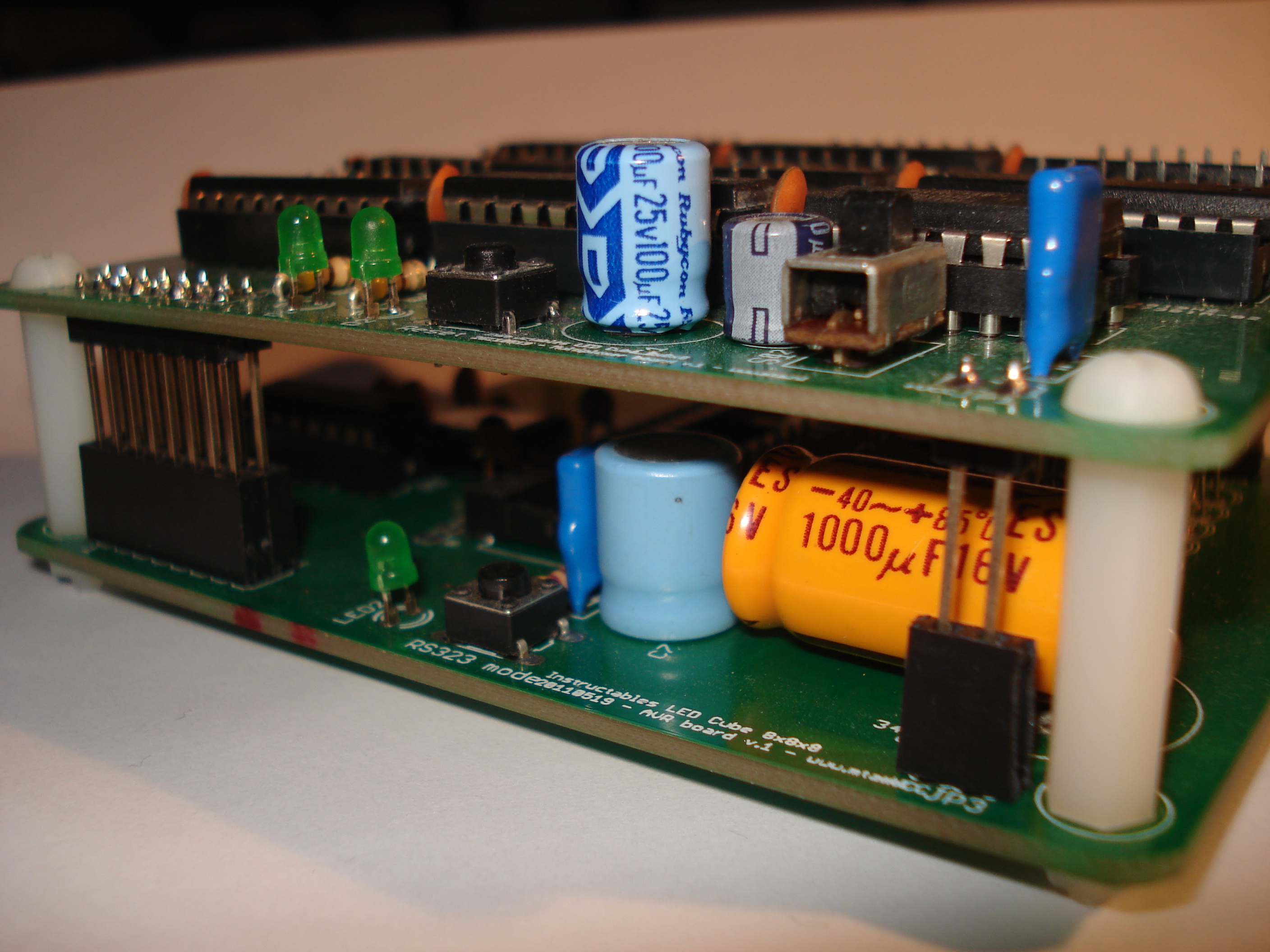

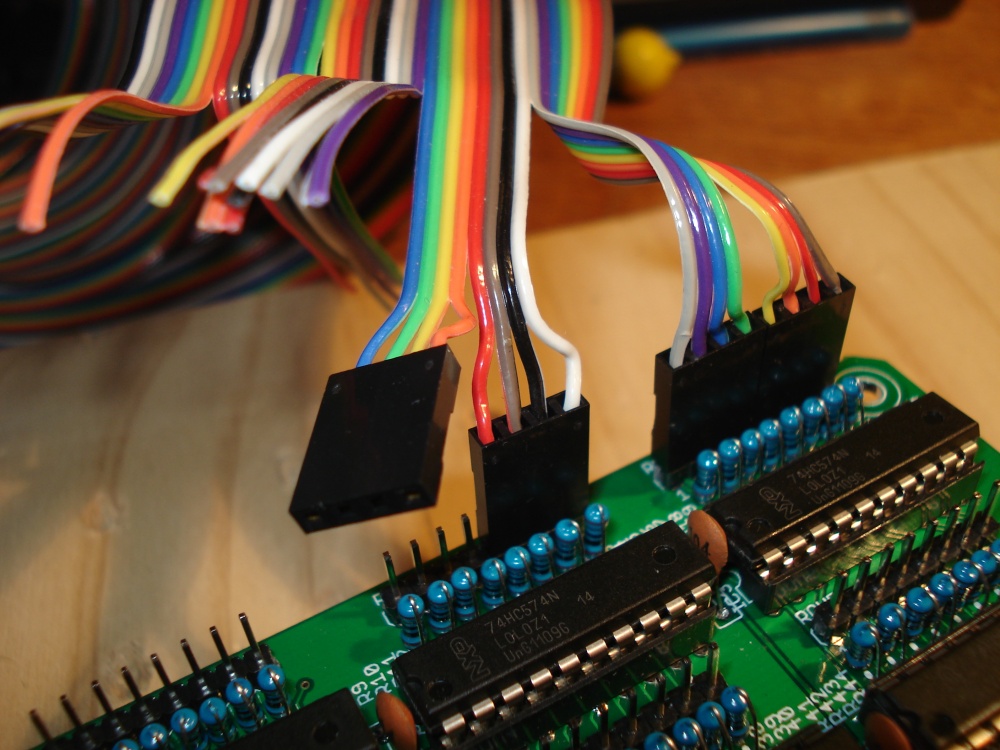

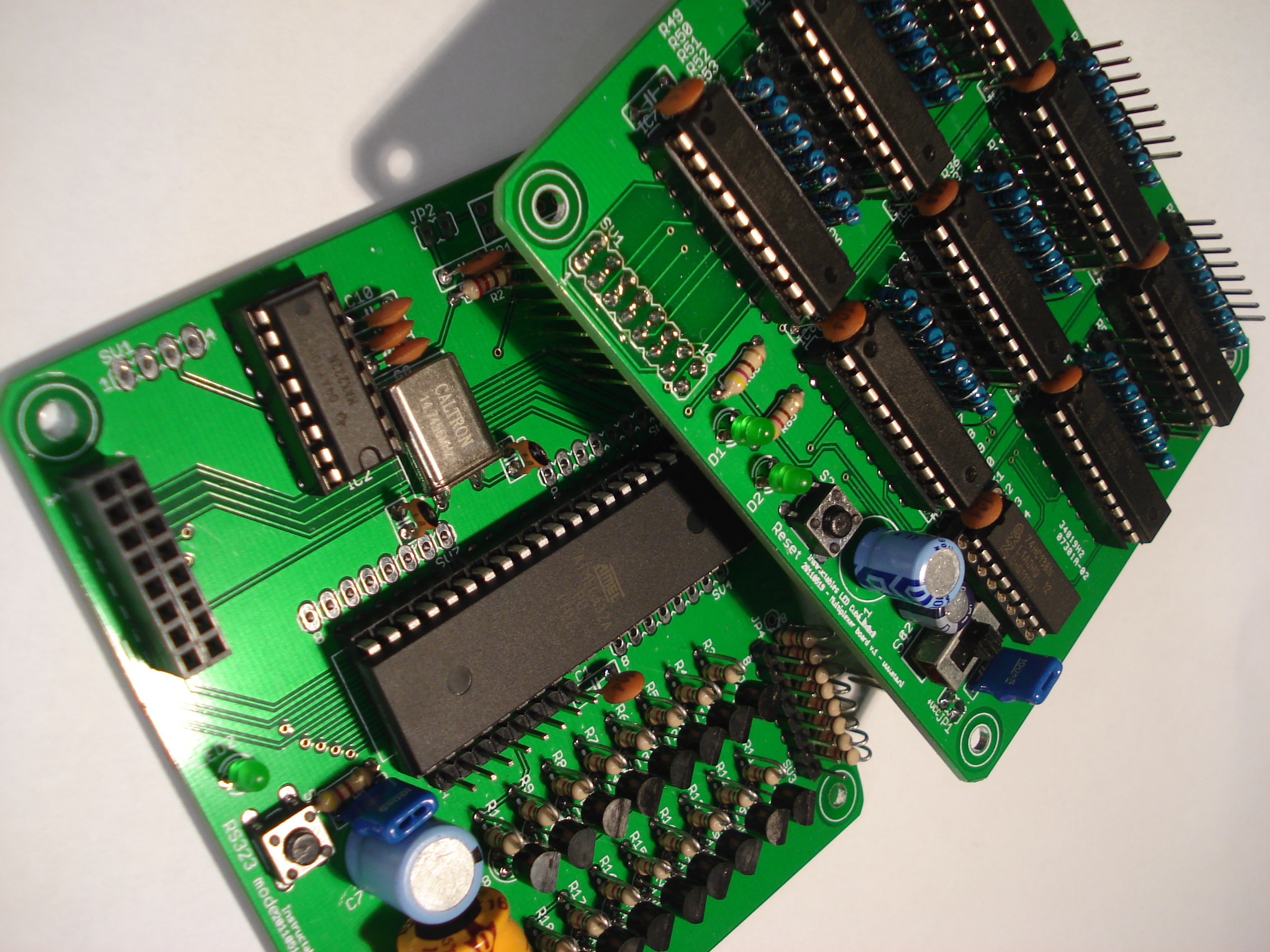

Вот такие платы там получаются
Вложения
multiplexer_board.v1.partlist.txt
(8 КиБ) Скачиваний: 175
avr_board.v1.partlist.txt
Список деталей( мне надо другой корпус транзисторов и выкинуть ком)
(5.33 КиБ) Скачиваний: 169
multiplexer_board.v1.schematic.pdf
Ее схема
(18.97 КиБ) Скачиваний: 0
multiplexer_board.v1.pcb.pdf
Вторая ПП
(43.63 КиБ) Скачиваний: 0
avr_board.v1.schematic.pdf
Это схема главной платы
(19.74 КиБ) Скачиваний: 0
avr_board.v1.pcb.pdf
Это ПП главной платы
(38.64 КиБ) Скачиваний: 0
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Нужно развести платку

Сообщение Duhas » 24 ноя 2011, 20:37

да что-то я не ясно выразился...

по деньгам сколько готовы потратить?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Нужно развести платку

Сообщение KitaPro » 24 ноя 2011, 20:43

Код: Выделить всёРазвернуть
по деньгам сколько готовы потратить?

Ну цена двух готовых плат 900р, мне нужна только разводка под ЛУТ. Поэтому рублей 300..
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Нужно развести платку

Сообщение Duhas » 24 ноя 2011, 20:46

ну в общем я подумаю, а вам в любом случае советую сложить сюда ДШ на компоненты которые вам доступны.. особенно уделить внимание всяким выключателям и разъемам.. ну и мне не совсем ясно что там с питанием.. но я пока вдумчиво сильно не смотрел..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Нужно развести платку

Сообщение KitaPro » 24 ноя 2011, 21:02

Компоненты будут которые приведены выше, только выкинуть max232 и другой корпус у транзисторов
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Нужно развести платку

Сообщение HarryStar » 24 ноя 2011, 23:35

а чем не устраивает готовый 2х сторонний вариант? переходных дырок там не сильно много.
Аватара пользователя
HarryStar

Сообщения: 981
Зарегистрирован: 15 ноя 2010, 13:56
Откуда: Нижний Новгород
прог. языки: С, С++, РНР

Re: Нужно развести платку

Сообщение KitaPro » 24 ноя 2011, 23:41

HarryStar писал(а):а чем не устраивает готовый 2х сторонний вариант? переходных дырок там не сильно много.

Вы имеете в виду тот который в пдф? Так его надо тогда перерисовать под лут. Пробовал в Sprint-Layout рисовать, у меня не выходит( хотя может плохо пробовал
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Нужно развести платку

Сообщение Myp » 25 ноя 2011, 09:04

в спринтлайауте подкладываешь картинку с разводкой ПП из документации под слой
подгоняешь масштаб и поверх уже средствами спринтлайаута рисуешь. синенькие линии рисуешь в одном слое красные в другом.
таким макаром можно даже отсканированную плату перерисовать.

чертежи никогда не стеклил?
лампа яркая, сверху кусок стекла, потом оригинал, потом чистый лист, и на просвет перерисовываешь.
тут такой же принцип.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17488
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Нужно развести платку

Сообщение KitaPro » 25 ноя 2011, 09:15

Мур, хороший способ) спасибо. Домой приду попробую
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Нужно развести платку

Сообщение Duhas » 25 ноя 2011, 09:20

пробуйте, а то я и не знаю браться ли )

по компонентам - вы уверены что купите именно такой выключатель с именно такими габаритами и расположением выводов ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Нужно развести платку

Сообщение Radist » 25 ноя 2011, 09:22

Насчет ценообразования внесу 5 копеек. Плата разводится один раз, затем тиражируется. В серийной плате доля разводчика пренебрежимо мала (делим оплату его труда на общее число проданных плат), эта доля стремится к нулю. Развести плату заново - снова оплатить работу разводчика, а она может быть и больше цены готовой платы. Вообще разводчики-фрилансеры в среднем берут 5 рублей за пад. Цена варьируется от опыта фрилансера и сложности платы. Так что если кто и возьмется переразвести - это будет чистый альтруизм. Вам выгоднее по деньгам купить готовую плату. А если вам нужна разводка чтобы штамповать платы серийно, то уж не поскупитесь - оплатите работу как полагается.
Аватара пользователя
Radist

Сообщения: 2236
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Нужно развести платку

Сообщение Duhas » 25 ноя 2011, 09:37

ну как бы да, просто я не думаю что под ЛУТ ето тиражирование ))

кароче ТС думайте, мне если браться то в эти выходные..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Нужно развести платку

Сообщение KitaPro » 25 ноя 2011, 10:02

Штамповать платы никто не собирается) нужна просто одна плата для себя, что не городить кучу проводов, поэтому много денег не готов на это тратить. Так если перерисовать эту плату, ее реально сделать лутом?

Добавлено спустя 25 секунд:
Штамповать платы никто не собирается) нужна просто одна плата для себя, что не городить кучу проводов, поэтому много денег не готов на это тратить. Так если перерисовать эту плату, ее реально сделать лутом?
KitaPro

Сообщения: 127
Зарегистрирован: 30 сен 2011, 20:33
Откуда: Мурманск
ФИО: Никита

Re: Нужно развести платку

Сообщение Duhas » 25 ноя 2011, 10:27

реально очень многое.. есть два но
- опыт рисования под ЛУТ
- и опыт самого ЛУТования платы

но ничего архисложного в этом нет...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
