бим по классической схеме. не фурычит!!!

Робот на простых аналоговых элементах.

Re: бим по классической схеме. не фурычит!!!

Сообщение серж » 01 фев 2011, 18:37

Vovan писал(а):
серж писал(а):пересилиться
как это? силой мериться что ль? или чего? не понимаю... sorry=))

почти )))) да. ошибся. с кем не бывает. смотри суть: тема то интересная.

Добавлено спустя 2 минуты 34 секунды:
MegaBIZON писал(а):Он кажись преждагает переселиться в личку. Но я думаю, что ни к чему - я, например, за темой поглядываю - лубопытно )) Мож ещё кто..

большой бык(не в обиду), благодарю. возможно сегодня, если успею, скину наброски. и в личку я не собирался. так не интересно - никто не видит и ошибки не подскажет, и нового не предложит... )))))
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец

Re: бим по классической схеме. не фурычит!!!

Сообщение MegaBIZON » 01 фев 2011, 18:57

Я большой бык... бггг )))
Ну главное не больной - и на том спс :-D

Я потому сам ничё не пишу, что на драйверах ничё не делал. Попробовал однажды из любопытства эту схемку, но её возможности успешно реализуются схемкой на 2-х транзах. Вот и не стал вникать в суть драйверов.
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: бим по классической схеме. не фурычит!!!

Сообщение серж » 01 фев 2011, 19:05

на мс помоему проще,хотя и долго мучался. можно, если подумать, реверс организовать. схемку инвертора на 315 не нашел. попробую на 561лн2
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец

Re: бим по классической схеме. не фурычит!!!

Сообщение Vovan » 01 фев 2011, 20:32

Ааааа! Вон чё: пересилиться=переселиться :oops: но всё равно не понял переселяться куда надо? :shock:
серж писал(а):смотри суть: тема то интересная
это кому как... Для меня дык не очень, просто просматриваю активные темы, ну и вижу: чел. в трёх соснах заблудился (без обид, все мы люди, всяко бывает :friends: ).
Лично я считаю енти 293 ацтойные микры, энергией воздух греют напрасно, в режиме покоя и то жрут! Даже на биполярниках мосты во много раз меньше потребляют. И не могу не согласиться с Большим Быком (MegaBIZON - надо ж такое придумать :wink: ), в таких случаях когда не используется en, выгоднее на транзисторах.
Могу посоветовать ТС при разработке схемы робота использовать Протеус, там и транзисторы и инвертора и много чего есть :good: Зато сразу видно - пашет ли? :wink:
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: бим по классической схеме. не фурычит!!!

Сообщение серж » 01 фев 2011, 21:06

"Протеус" - чой енто такое??? и с чем енту чтуковину едят??? какой то софт???
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец

Re: бим по классической схеме. не фурычит!!!

Сообщение yak-40 » 01 фев 2011, 21:45

Proteus - это программа, позволяющая собирать, программировать и отлаживать схемы без железа, только на РС.
Советую прочитать для начала курс http://www.avr123.nm.ru/
Там и про Proteus, и много чего хорошего...
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: бим по классической схеме. не фурычит!!!

Сообщение серж » 02 фев 2011, 20:45

скоко не бился - так ничего пока и не вышло... была одна лн/ка и ту спалил. виной не внимательность. питание перепутал. а на 315 пока не нашел схемы. пробовал отсебятину, результат=0
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец

Re: бим по классической схеме. не фурычит!!!

Сообщение Vovan » 02 фев 2011, 20:56

Хех... :wink: А строил бы схему в Proteus, ничего бы не спалил :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: бим по классической схеме. не фурычит!!!

Сообщение MegaBIZON » 02 фев 2011, 20:59

А строил бы на 2-х транзах - вообще нечего бы палить было )))
.............солнце светит, птички поют, я - зелёный бамбук меня тянет к солнцуЯ - зелёный бамбук, я - зелёный бамбук , меня тянет к солнцу. Я - не огурчик и не лягушка, я - зелёный бамбук. Меня курят...............
Аватара пользователя
MegaBIZON

Сообщения: 6267
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Re: бим по классической схеме. не фурычит!!!

Сообщение серж » 02 фев 2011, 21:13

MegaBIZON писал(а):А строил бы на 2-х транзах - вообще нечего бы палить было )))

а покаж схемку. желательно на 315, 361 или мп40

Добавлено спустя 9 минут 31 секунду:
Vovan писал(а):Хех... :wink: А строил бы схему в Proteus, ничего бы не спалил :)

пробовал скачать - не получилось (((. с моим то нетом :cry: !!! юсб модем мегафон - жулики самые настоящие!!! у меня если скорость 250 кб/с - праздник :lol:
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец

Re: бим по классической схеме. не фурычит!!!

Сообщение Vovan » 02 фев 2011, 21:16

а перечисленные транзисторы твои моторы потянут? (по току)
Если да, то тут forum41/topic9413.html avr123 очень красиво ( :wink: ) схему нарисовал. Ну а тебе походу две таких надо :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: бим по классической схеме. не фурычит!!!

Сообщение yak-40 » 02 фев 2011, 21:42

Может не надо инверторы ставит?
Ты же писал
а вот когда навесил фототр, подключенные к входам от "+", то это не принесло долного эффекта. тода я решил , что если я подавал "-" на входа, то от них и надо исходить. результат положительный, все заработало как надо.

А когда фототранзистор к + подключил, ты полярность его тоже поменял или нет? Если нет, то попробуй поменять, должно заработать.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: бим по классической схеме. не фурычит!!!

Сообщение серж » 02 фев 2011, 22:08

Vovan писал(а):а перечисленные транзисторы твои моторы потянут? (по току)
Если да, то тут forum41/topic9413.html avr123 очень красиво ( :wink: ) схему нарисовал. Ну а тебе походу две таких надо :)

и ето для начала потянет :) , 814 нет, зато 816 достаточно. а если составной тр-р сделать?

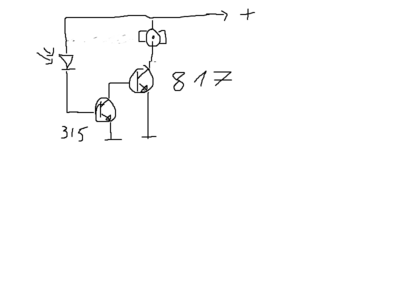

всем сорри, рисую в поинте:

Добавлено спустя 17 минут 27 секунд:
yak-40 писал(а):Может не надо инверторы ставит?
Ты же писал
а вот когда навесил фототр, подключенные к входам от "+", то это не принесло долного эффекта. тода я решил , что если я подавал "-" на входа, то от них и надо исходить. результат положительный, все заработало как надо.

А когда фототранзистор к + подключил, ты полярность его тоже поменял или нет? Если нет, то попробуй поменять, должно заработать.

если честно - не помню, ща попробую...
попробовал. постоянное вращение, на внешние сигналы не реагирует.
4ый раз пробовал скачать Proteus 7.7 SP2, загружает ток 10-15% :cry:
Вложения

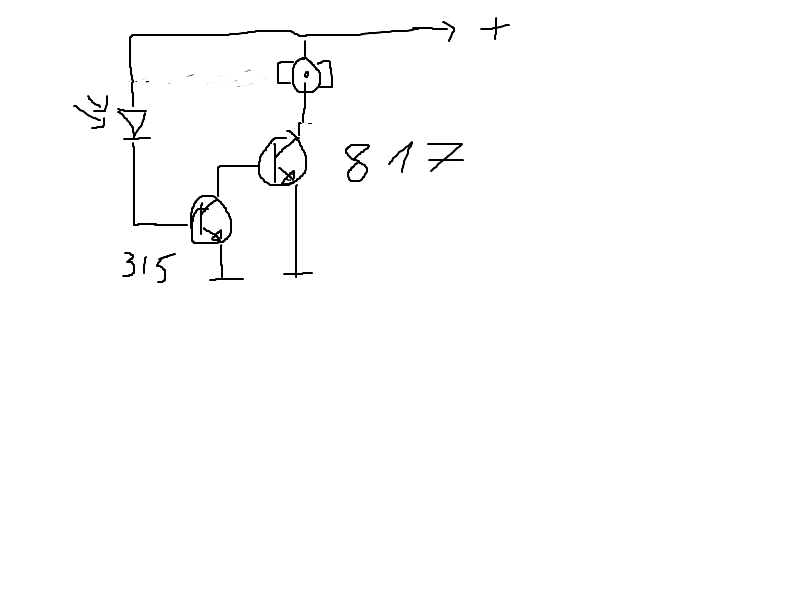

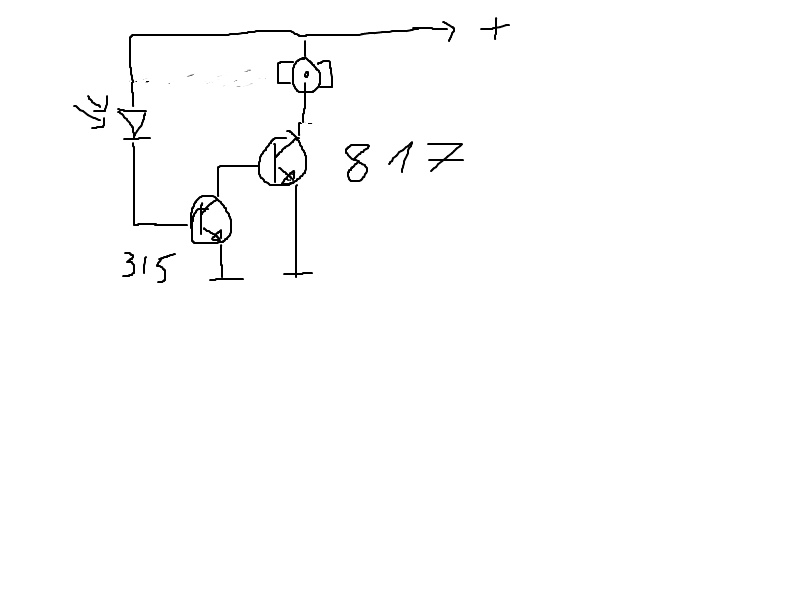

ну типа так
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец

Re: бим по классической схеме. не фурычит!!!

Сообщение Vovan » 02 фев 2011, 22:33

Составной транзистор годится, например КТ972.
А на рисунке разве это составной? Запрашиваем в гугль и получаем:
колектор к колектору, эмитер 315 на базу КТ817.
Если использовать КТ816 (которых достаточно) то к нему пара (для составного) КТ361, но полярность поменять.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: бим по классической схеме. не фурычит!!!

Сообщение серж » 03 фев 2011, 11:01

yak-40, к тебе вопрос: а ты не пробовал своих скрепышей двухмоторных делать? по движку на каждый борт?

Добавлено спустя 30 минут 38 секунд:
9ый раз пытаюсь вытянуть протеус из сети...
Аватара пользователя
серж

Сообщения: 589
Зарегистрирован: 27 янв 2011, 17:38
Откуда: россия, череповец
