1 - преветы :) 2 - памагиите!!! (как, впрочем, многие)

Робот на простых аналоговых элементах.

Сообщение MegaBIZON » 15 янв 2007, 12:16

avr123.nm.ru писал(а):вот простейшая схема и интересный BEAM-чик
http://www.streettech.com/modules.php?o ... e&sid=1375


Да есть и такой вариант - использовать вместо 1381 мигающий светодиод, ака FLED. Мигать-то, а значит пропускать через себя ток (пардон муа за мой французский), он начинает при оприделённом напряжении.
Но во-первых: пёс его знает, при каком. Во-вторых: сам, падонак, жрёт ценнейшее ылектричество. А это не есть гут. В-третих же: чем оно рулит? Скока бы не нашёл фледовых схем, так ни на одной из них чо-та нету ни одного фотоэлемента.

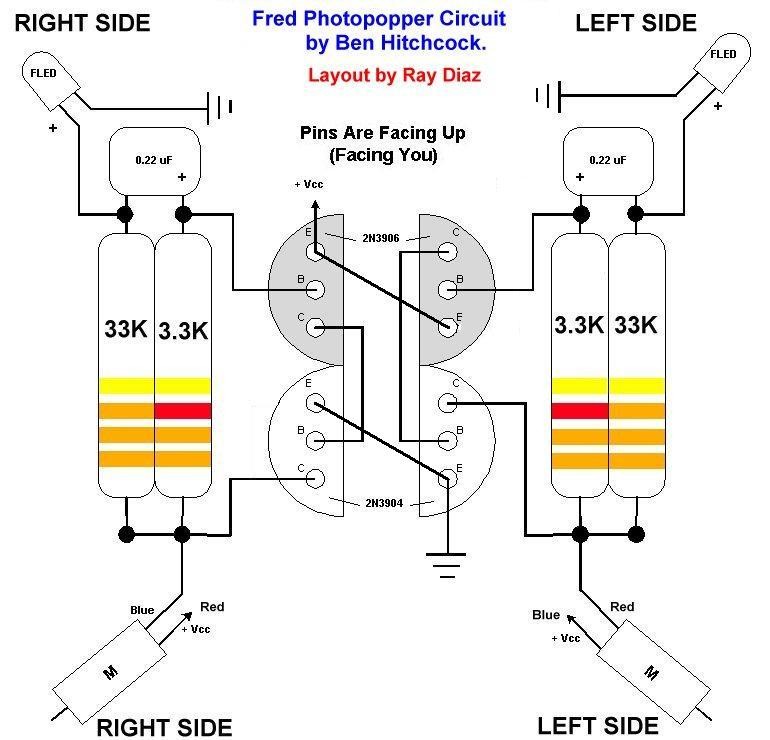

Более того, есть такой вариант (внизу), живёт здесь - http://raysbeambots.solarbotics.net/FLEDtutorial.htm
И опять же ни одного фотоэлемента. Такой просто свалит из под лампочки в сумбурном направлении, да там, в тени (голодный и одинокий :cry: ) останется.
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 15 янв 2007, 12:43

Johnny Bravo писал(а):
MegaBIZON писал(а):тут кстати можешь оценить сходства...

Улыбнуло  :)

А че добывать - езжай в ДАН, от 8 до 9 рубликов штучка.


Э! Так!.. Это што же?! Землячог :D
ну надо же 8) (жалко, шо тут нет смайлов с пывом)...
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение avr123.nm.ru » 15 янв 2007, 15:02

MegaBIZON писал(а):
avr123.nm.ru писал(а):вот простейшая схема и Да есть и такой вариант - использовать вместо 1381 мигающий светодиод, ака FLED.


вы не поняли. светодиод тут использован как "спуск" - он только переключает тригер и больше ток не потребляет.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14195
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение MegaBIZON » 15 янв 2007, 17:21

avr123.nm.ru
Ну это допустим... Однако это тока один из трёх вопросов касательно сомнительности такого подхода. Остальные два:
Но во-первых: пёс его знает, при каком напряжении срабатывает...
...В-третих же: чем оно рулит? Скока бы не нашёл фледовых схем, так ни на одной из них чо-та нету ни одного фотоэлемента.


Вот.
И потом, ту схему, с fledом (внизу) я собирал, и она даже работает (и то, только если кое что поменять), но так паршиво и нестабильно, что... В общем, это не жЫзнь.
Вложения
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Vovan » 15 янв 2007, 17:43

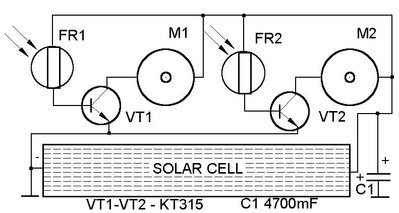

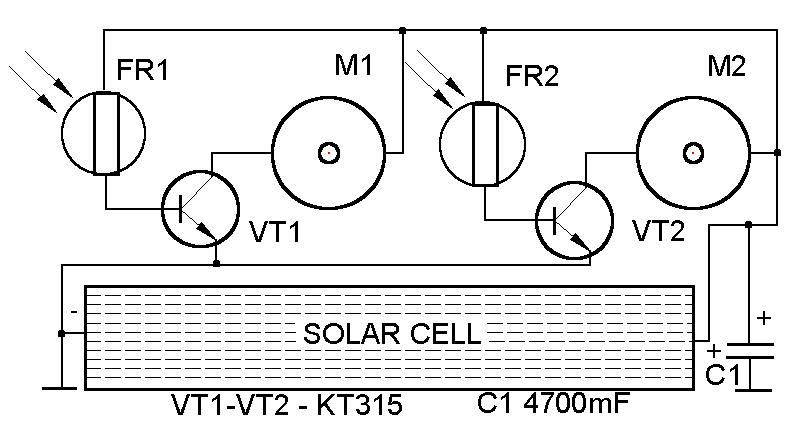

Марку своих саляров я не знаю, но они похожи (внешне) на те что все Бимы юзают. Дык вот на ентих салярах робот успешно на свет ехал по такой простой схеме:
Вложения
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение MegaBIZON » 15 янв 2007, 18:49

VOVAN, не понял, ты это сам собирал?..
Хм... Тут ведь вот что - соляры (солн. панельки, как я понял) бывают очень разными, как по напряжению, так и по току. На твоём рисунке, я так понял, стоит либо очень матёрая с. батарейка, позволяющая моторам работать без накопления энергии, либо это очередная сырая схема, по которой без доделок работать ничё не должно.
Так вот. А в свободной продаже нет ваще никаких. Вот например, пришёл в ДАН (весьма развитый и популярный радиомагазинчик в Омске), запытал продавцов и весь ихний отдел заказов на тему солнечных батареек, они все хором разводят руками и божатся, что ни у них, ни ваще в омске такого не куплю. "Но заходите позже, спрашивайте..."
Ну, надо всё же где-то брать - купил садовый фонарь (это я так их называю - те, что в землю втыкаешь, они днём заряжаются, в темноте светят. красивая фигня...), расковырял. Батарейка у него неплохая оказалась - способна, вот прям как на твоей схеме, два мотора (в мобилах которые) крутить без кандёров и прочего гемороя... но тока если вплотную к лампе. То есть чушь.
А потом опять зашёл в ДАН, в очередной раз взвыл про солн. батареи и, о чудо, достают мне одну (она у них полтора года валялась, они про неё ваще забыли), здоровенную такую... И опять же чушь. Тока выдаёт аж 0.1A, а напруги фсиво 0.45V. Ни туда, ни сюда.
Соответственно, как ни крути, какая бы батарейка не была, нужно сначала копить энергию, а потом катиться. И чтобы не начать катиться раньше, чем накопится скока надо, и впаивают туда ту халабуду. Ну, желающие странного вместо неё суют туда fled.

PS  Извините, что многабукаф - настроение какое-то занудливое.
И это, перестаньте мне уже ВЫкать - я этого с детства не переношу  :wink:
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Johnny Bravo » 15 янв 2007, 19:19

MegaBIZON писал(а):Землячог :D
ну надо же 8)...

И такое бывает  :D
А фонарь, садовый который, где брал и скока выдает?
Johnny Bravo

Сообщения: 398
Зарегистрирован: 26 фев 2006, 15:21
Откуда: Омск

Сообщение MegaBIZON » 15 янв 2007, 20:18

А фонарь, садовый который, где брал и скока выдает?

В "континенте" - 240 р. Даёт 2V и не пойму какой ток... Вот, думаю, в "торговом" ручной фонарик самозарядный купить - там солнечная батарейка и целых три светодиода. Стало быть и батарея помощнее.

Во!.. Был сёдня в ДАНе, затарился всем, чё вы все мне насоветовали (моторные драйвера там, супевизоры, прочей чухни). Вот, те что ты говорил, лежат в пакетике на столе и зазывно так поблёскивают. От компа бы теперь ещё оторваться да паяльник уже заводить... Последние три дня вместо того чтобы спать павука своего паял. Павук сцуко увлекательный :) Щас ваще сил чо-то выдумывать нету...
Э! Так ведь из-за детальков этих весь топ разгорелся!.. Я их тока щас купил, и спать теперь?! Щаз прям... :arrow:  :arrow:  :arrow:
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Vovan » 15 янв 2007, 21:06

2MegaBIZON:
Нет, схема не сырая, а рабочая. А схеме этой около 5 лет, а батареи из "почтового ящика" (были такие города раньше, назывались "почтовый ящик №...") и щас живы, замерял их получилось в пасмурный день в квартире выдаёт (одна)1,5 - 2 в, при токе 0,15 - 0,2 А. А при освещении лампой накаливания, 100вт, ток вырос незначительно (ну мождь 0,25А) а напряжение почти до 4 в. Солнца щас нет (давно) померять не могу. Таким образом две батареи под лампой накаливания запросто выдают почти 8в при токе 250мА.
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение D-M » 15 янв 2007, 21:11

Vovan писал(а):(были такие города раньше, назывались "почтовый ящик №...")


чёт первый раз слышу про такие города
а куда они щас делись?
:lol:
и всё-таки откуда вы брали свои батареи
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение Vovan » 15 янв 2007, 21:41

Ну Вы и не обязаны слышать ваще все названия какие когда-либо были узаконены... А если интересно - нет ничего проще! Достаточно, например, в яндекс ввести вышеозначенные слова ("города почтовый ящик") и Вас затошнит от количества того что услышите. :lol:
Вот там и брал...   :wink:
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Сообщение D-M » 15 янв 2007, 21:51

Vovan писал(а):Ну Вы и не обязаны слышать ваще все названия какие когда-либо были узаконены... А если интересно - нет ничего проще! Достаточно, например, в яндекс ввести вышеозначенные слова ("города почтовый ящик") и Вас затошнит от количества того что услышите. :lol:
Вот там и брал...   :wink:
___________
С уважением
Vovan


ОЙ
а я думал вы опечатались  :oops:
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение MegaBIZON » 16 янв 2007, 11:10

Johnny Bravo
Те деталюхи, которые ты мне присоветовал...
Там толи ноги как-то иначе, толи я совсем от рук отбился. Продавец в ДАНе, кстати, сказал, что они должны срабатывать на понижение напруги до определённого уровня, а значит, как я понимаю, эээ, не подходят. В общем, до четырёх утра махал паялом, а воз и ныне там.

VOVAN
Шо это за словосочетание такое: "города почтовый ящик"? Полез в яндекс и ваще перестал что-либо понимать - ахинея какая-то... В общем, раскажи, как от туда солнечных батареек почерпнуть, да ещё таких матёрых и много :)
Аватара пользователя
MegaBIZON

Сообщения: 6257
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Myp » 16 янв 2007, 11:13

первая ссылка в яндексе по запросу
там сказано что это закрытое территориально образование

короче это какойто закрытый военный город
и батарее позаимствованны с какогонить сверхсекретного спутника шпиона :lol:
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Сообщение Vovan » 16 янв 2007, 15:41

Нет, рассказывать не буду, потому что оффтоп (всё есть в сети).
А по теме на вопрос
как от туда солнечных батареек почерпнуть

отвечу - никак! (а почему никак, ответ есть в сети).
Только не такие уж они и крутые, судя по характеристикам предлагаемых нам разными фирмами - просто неплохие.
___________
С уважением
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
